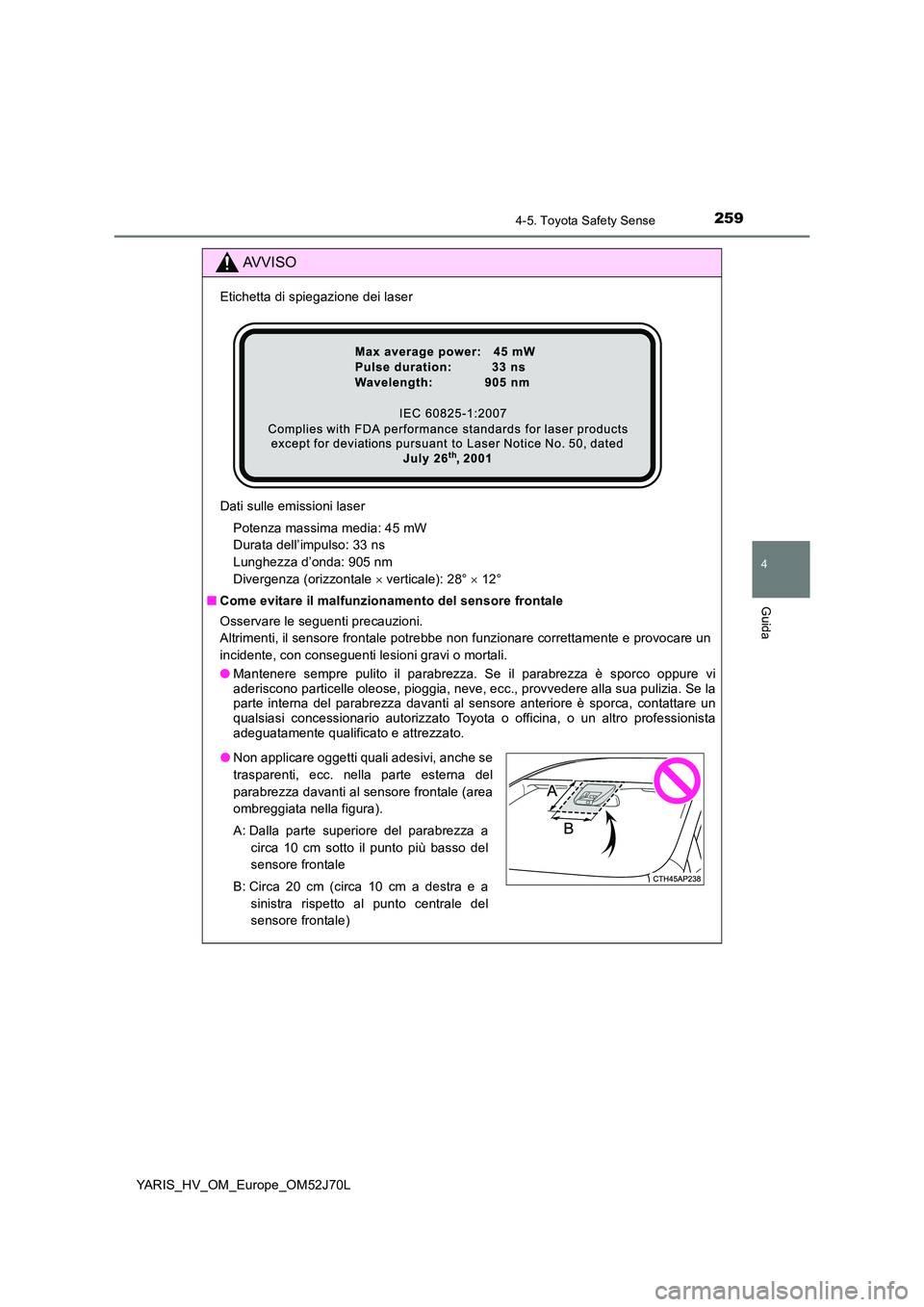

2594-5. Toyota Safety Sense
4
Guida
YARIS_HV_OM_Europe_OM52J70L
AVVISO
Etichetta di spiegazione dei laser
Dati sulle emissioni laser
Potenza massima media: 45 mW
Durata dell’impulso: 33 ns
Lunghezza d’onda: 905 nm
Divergenza (orizzontale  verticale): 28°  12°
■ Come evitare il malfunzionamento del sensore frontale
Osservare le seguenti precauzioni.
Altrimenti, il sensore frontale potrebbe non funzionare correttamente e provocare un
incidente, con conseguenti lesioni gravi o mortali.
● Mantenere sempre pulito il parabrezza. Se il parabrezza è sporco oppure vi aderiscono particelle oleose, pioggia, neve, ecc., provvedere alla sua pulizia. Se laparte interna del parabrezza davanti al sensore anteriore è sporca, contattare unqualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non applicare oggetti quali adesivi, anche se
trasparenti, ecc. nella parte esterna del
parabrezza davanti al sensore frontale (area
ombreggiata nella figura).
A: Dalla parte superiore del parabrezza a
circa 10 cm sotto il punto più basso del
sensore frontale
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore frontale)

2604-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J70L
AVVISO
●Nelle giornate invernali, quando la differenza tra la temperatura dell’abitacolo e quella dell’aria esterna è elevata, il parabrezza potrebbe appannarsi con maggiore facilità. Se il parabrezza davanti al sensore frontale è appannato o coperto dicondensa o ghiaccio, la spia di avvertimento PCS potrebbe accendersi e il sistemapotrebbe smettere temporaneamente di funzionare. In questo caso, utilizzare losbrinatore del parabrezza per disappannarlo, ecc. ( P. 390)
● Se sulla zona del parabrezza davanti al sensore frontale si depositano delle gocce d’acqua, usare i tergicristalli per rimuoverle. In caso contrario, le prestazioni del sensore frontale potrebbero risentirne.
● Se non si riesce a rimuovere adeguatamente le gocce d’acqua dalla zona del
parabrezza davanti al sensore frontale utilizzando i tergicristalli, sostituire l’inserto
o la spazzola.
Se gli inserti o le spazzole devono essere sostituiti, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Non applicare alcun trattamento di azzurramento al cristallo del parabrezza.
● Sostituire il parabrezza se è danneggiato o incrinato.
Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non installare un’antenna davanti al sensore.
● Non bagnare il sensore frontale.
● Non irradiare luce potente all’interno del sensore frontale.
● Non sporcare o danneggiare il sensore frontale.
Durante la pulizia dell’interno del parabrezza, evitare che il detergente per vetri
entri in contatto con le lenti. Inoltre, non toccare la lente.
Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non installare né attaccare oggetti sulla
parte interna del parabrezza sotto al sensore
frontale (area ombreggiata nella figura).
A: Circa 10 cm (dal punto più basso del
sensore frontale)
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore frontale)

2614-5. Toyota Safety Sense
4
Guida
YARIS_HV_OM_Europe_OM52J70L
AVVISO
●Non sottoporre il sensore frontale a forti impatti.
● Non modificare la posizione di installazione o la direzione del sensore frontale, né
smontarlo.
● Non smontare il sensore frontale.
● Non installare dispositivi elettronici o dispositivi che emettono forti onde
elettromagnetiche vicino al sensore frontale.
● Non modificare alcun componente della vettura nella zona circostante il sensore
frontale (specchietto retrovisore interno, alette parasole, ecc.) o del soffitto.
● Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potrebbero
ostruire il sensore frontale. Per ulteriori dettagli, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Se si deve trasportare sul tetto una tavola da surf o un oggetto di grandi
dimensioni, accertarsi che essi non ostruiscano il sensore frontale.
● Non modificare i fari o le altre luci.
● Non attaccare o appoggiare niente sul cruscotto.
■ Area di installazione del sensore frontale sul parabrezza
Quando il parabrezza si appanna facilmente, il vetro intorno al sensore frontale
potrebbe essere molto caldo a causa del funzionamento del riscaldamento.
Toccando il vetro ci si potrebbe ustionare.

2624-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J70L
PCS (Sistema di sicurezza pre-crash)
◆Preavviso del sistema di sicurezza pre-crash
Se il sistema rileva un’elevata
possibilità di collisione frontale,
entra in funzione un cicalino,
l’indicatore di attivazione PCS
lampeggia*1 o compare un
messaggio di avvertimento nel
display multifunzione*2, e il
sistema sollecita il guidatore ad
intervenire.
*1 : Veicoli con display monocromatico
*2: Veicoli con display a colori
: Se presente
Il sistema di sicurezza pre-crash utilizza il sensore frontale per rilevare i
veicoli davanti al vostro. Se il si stema rileva un’elevata possibilità di
collisione frontale con un veicolo, l’ avvertimento sollecita il guidatore a
intervenire per evitarla, aumentando la pressione potenziale dei freni.
Se il sistema rileva un’altissima possibilità di collisione frontale, i freni
verranno attivati automaticamente per evitare la collisione o ridurre
l’impatto.
È possibile disattivare/attivare il sistema di sicurezza pre-crash e modificare
il tempo di avvertimento. ( P. 266)
*1
*2

2734-5. Toyota Safety Sense
4
Guida
YARIS_HV_OM_Europe_OM52J70L
• Quando la parte anteriore del veicolo è
rialzata o abbassata
• Quando il sensore è disallineato a causa
di un forte impatto contro il sensore, ecc.
• Quando si parcheggia il veicolo in un
luogo in cui è presente un oggetto appeso
che arriva all’altezza del sensore frontale
• Quando il parabrezza è coperto di gocce
di pioggia, ecc.

2744-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J70L
■ Situazioni in cui il sistema potrebbe non funzionare correttamente
● In alcune situazioni, come ad esempio quelle descritte di seguito, il sensore frontale
potrebbe non rilevare il veicolo, impedendo al sistema di funzionare correttamente:
• Se un veicolo proveniente dalla direzione opposta si sta avvicinando alla vettura
• Quando ci si avvicina lateralmente o frontalmente a una vettura
• Se un veicolo che precede ha la parte posteriore di dimensioni ridotte, ad
esempio un camion scarico
• Se un veicolo che precede trasporta un carico che fuoriesce rispetto al paraurti
posteriore
• Se un veicolo che precede ha una forma irregolare, come nel caso di trattori e
side car
• Se il sole o altre luci puntano direttamente sul veicolo che precede
• Se un veicolo che precede effettua una manovra brusca (ad es. una brusca
sterzata, un’improvvisa accelerazione o decelerazione)
• Quando si rientra improvvisamente nella carreggiata dietro al veicolo che precede
• Se un veicolo che precede ha la parte
posteriore bassa, come ad esempio un
rimorchio con pianale basso
• Se un veicolo che precede è
estremamente alto rispetto al terreno
• Se un altro veicolo sopraggiunge dinanzi o
lateralmente a quello che si sta guidando

2754-5. Toyota Safety Sense
4
Guida
YARIS_HV_OM_Europe_OM52J70L
• Quando il veicolo è colpito da acqua, neve, polvere, ecc. provenienti da un veicolo
che precede
• Quando si guida in presenza di vapore o fumo che potrebbero ridurre la visuale
sui veicoli che precedono
• Durante la guida in una zona in cui si verificano repentini cambiamenti nella
luminosità, quali l’ingresso o l’uscita da gallerie
• Quando si effettua una curva o per un certo periodo dopo aver effettuato una
curva
• Quando un veicolo che precede non si
trova direttamente di fronte alla vettura
• Durante la guida in caso di condizioni
meteorologiche avverse, quali ad esempio
pioggia battente, nebbia, neve o tempeste
di sabbia
• Quando una luce molto forte, come quella
del sole o dei fari del traffico sull’opposta
corsia, si infrange direttamente sul
sensore frontale
• Quando l’illuminazione della zona
circostante è debole, ad esempio all’alba
o all’imbrunire, o la notte o in galleria

2764-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J70L
• Se le ruote sono disallineate
• Se un tergicristallo impedisce il funzionamento del sensore frontale
• Il veicolo procede in modo irregolare.
• Il veicolo avanza a velocità estremamente elevata.
• Durante la guida su strade caratterizzate da curve strette o fondo irregolare
• Quando il veicolo che precede riflette debolmente il laser
● Nelle situazioni come quella descritta in seguito, potrebbe non essere possibile
ottenere una forza frenante sufficiente e ciò impedisce il corretto funzionamento del
sistema:
• Se le funzioni di frenata non possono svolgersi correttamente, ad esempio se i
componenti dei freni sono eccessivamente freddi, caldi o umidi
• Se il veicolo non viene sottoposto a manutenzione periodica (freni o pneumatici
eccessivamente usurati, pressione di gonfiaggio dei pneumatici non corretta,
ecc.)
• Quando il veicolo viaggia su fondo ghiaioso o strade sdrucciolevoli
• Quando il proprio veicolo sbanda
• Quando la parte anteriore del veicolo è
rialzata o abbassata
• Quando il sensore è disallineato a causa
di un forte impatto contro il sensore, ecc.
