2017 TOYOTA YARIS HATCHBACK sensor

2414-3. Betjening af lygter og vinduesviskere
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK
nKørelys
For at gøre bilen mere synlig for andre bilister ved kørsel om dagen tænder
kørelyset automatisk, hver gang hybridsystemet aktiveres, og parkerings-
bremsen slækkes, når forlygtekontakten er slukket eller i positionen "AUTO".
(Lyser kraftigere end positionslyset foran). Kørelys er ikke beregnet til natte-
kørsel.
n Lyssensor
n Automatisk slukning af lyset (hvis monteret)
Biler uden smart-nøgle
l Når lyskontakten står på eller : Forlygterne og tågeforlygterne
slukker automatisk, når tændingskontakten drejes til "LOCK".
l Når lyskontakten står på : Forlygterne og alt lyset slukkes automatisk,
når tændingskontakten drejes til "LOCK".
Drej tændingskontakten til "ON", eller drej lyskontakten til én gang, og
sæt den derpå tilbage på eller for at tænde lygterne igen.
Biler med smart-nøgle
l Når lyskontakten står på eller : Forlygterne slukkes automatisk,
når tændingskontakten sættes på ACCESSORY eller slås fra, og førerens
dør åbnes.
l Når lyskontakten står på : Forlygterne og baglyset slukkes automatisk,
når tændingskontakten sættes på ACCESSORY eller slås fra, og førerens
dør åbnes.
Drej tændingskontakten til ON, eller drej lyskontakten til én gang, og sæt
den derpå tilbage på eller for at tænde lygterne igen. Denne sensor fungerer ikke korrekt, hvis
der placeres en genstand på sensoren,
eller hvis der sidder noget på forruden,
der blokerer for sensoren.
Hvis du gør det, forstyrres sensorens regi-
strering af baggrundslyset, hvilket kan
betyde, at det automatiske forlygtesystem
ikke længere virker.
OM52J66DK.book Page 241 Thursday, October 19, 2017 2:42 PM

2424-3. Betjening af lygter og vinduesviskere
YARIS_HV_OM_Europe_OM52J66DKn
Automatisk fjernlys (hvis monteret)
S. 287
n Summer til påmindelse om lys
Biler uden smart-nøgle
Der lyder en summer, hvis nøglen tages ud af tændingskontakten, og føre-
rens dør åbnes, mens lyset er tændt.
Biler med smart-nøgle
Der lyder en summer, hvis tændingskontakten slås fra eller sættes på
ACCESSORY, og førerens dør åbnes, mens lyset er tændt.
n Batterisparefunktion
I alle følgende forhold slukkes forlygte rne og de andre lygter automatisk efter
20 minutter for at forhindre, at bilens batteri aflades:
l Forlygterne og/eller baglygterne er tændt.
l Lyskontakten står på eller .
l Biler uden smart-nøgle: Tændingskontakten står på "ACC" eller "LOCK".
l Biler med smart-nøgle: Tændingsk ontakten sættes på ACCESSORY eller
slås fra.
Funktionen bliver afbrudt i nedenstående situationer:
l Biler uden smart-nøgle: Hvis tændingskontakten drejes til "ON".
l Biler med smart-nøgle: Når tændingskontakten drejes til ON.
l Når lyskontakten betjenes.
l Når døren åbnes eller lukkes.
n Individuel tilpasning
Det er muligt at ændre indstillingerne (fx lyssensorens følsomhed).
(Funktioner, der kan tilpasses: S. 603)
OM52J66DK.book Page 242 Thursday, October 19, 2017 2:42 PM

2474-3. Betjening af lygter og vinduesviskere
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK
Regnsensorstyret vinduesvisker
Når er valgt, går vinduesviskerne automatisk i gang, når senso-
ren registrerer regn på forruden. Sy stemet justerer automatisk viske-
rintervallet iht. regnmængden og bilens hastighed.
Hvis vælges, kan sensorens følsomhed justeres som nedenfor
ved at dreje kontaktringen:
Slået fra
Regnsensorstyret visker-
funktion
Viskerfunktion med lav ha-
stighed
Viskerfunktion med høj ha-
stighed
Midlertidig funktion
Øger følsomheden
Reducerer følsomheden
1
2
3
4
5
6
7
OM52J66DK.book Page 247 Thursday, October 19, 2017 2:42 PM

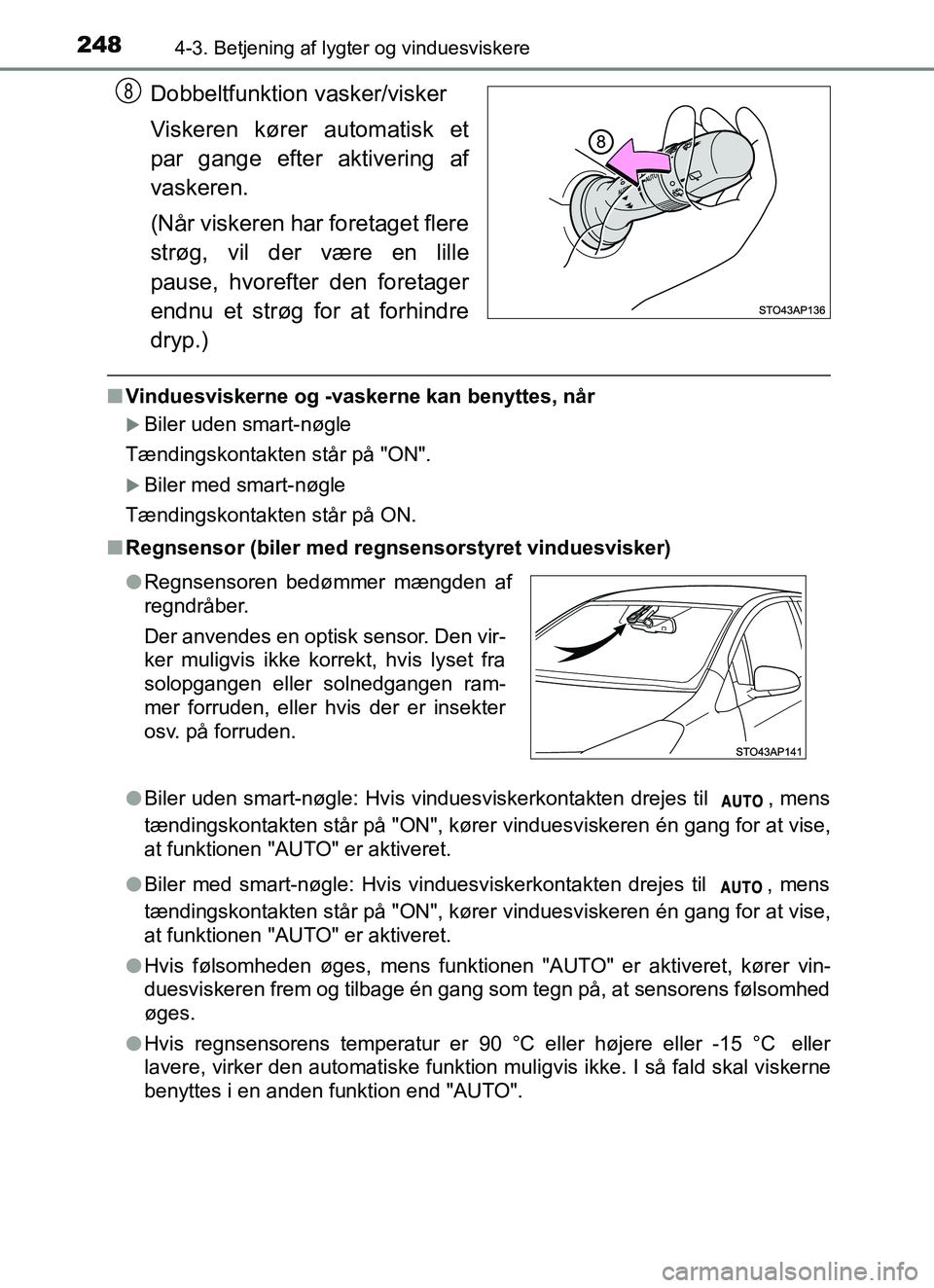

2484-3. Betjening af lygter og vinduesviskere
YARIS_HV_OM_Europe_OM52J66DK
Dobbeltfunktion vasker/visker
Viskeren kører automatisk et
par gange efter aktivering af
vaskeren.
(Når viskeren har foretaget flere
strøg, vil der være en lille
pause, hvorefter den foretager
endnu et strøg for at forhindre
dryp.)
nVinduesviskerne og -vaskerne kan benyttes, når
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på ON.
n Regnsensor (biler med regnsensorstyret vinduesvisker)
lBiler uden smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Biler med smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Hvis følsomheden øges, mens funktionen "AUTO" er aktiveret, kører vin-
duesviskeren frem og tilbage én gang som tegn på, at sensorens følsomhed
øges.
l Hvis regnsensorens temperatur er 90 °C eller højere eller -15 °C eller
lavere, virker den automatiske funktion muligvis ikke. I så fald skal viskerne
benyttes i en anden funktion end "AUTO".
8
lRegnsensoren bedømmer mængden af
regndråber.
Der anvendes en optisk sensor. Den vir-
ker muligvis ikke korrekt, hvis lyset fra
solopgangen eller solnedgangen ram-
mer forruden, eller hvis der er insekter
osv. på forruden.
OM52J66DK.book Page 248 Thursday, October 19, 2017 2:42 PM

2494-3. Betjening af lygter og vinduesviskere
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DKn
Hvis der ikke kommer sprinklervæske
Tjek, at vaskerdysen ikke er blokeret, og at der er sprinklervæske i sprinkler-
væskebeholderen til forruden.
ADVARSEL
n Advarsel ved brug af vinduesviskeren på "AUTO" (biler med regn-
sensorstyret vinduesvisker)
Når du har valgt "AUTO", kan vinduesviskeren pludseligt starte, hvis senso-
ren berøres eller forruden vibrerer. Pas på, at dine fingre og andet ikke kom-
mer i klemme i vinduesviskeren.
n Advarsel vedrørende brug af sprinklervæske
Brug ikke sprinklervæske i koldt vejr, før forruden er blevet varm. Væsken
kan fryse fast på forruden og hindre udsynet. Det kan føre til ulykker med
død eller alvorlige kvæstelser til følge.
BEMÆRK
nHvis forruden er tør
Brug ikke vinduesviskeren, da den kan beskadige forruden.
n Hvis der ikke kommer sprinklervæske ud af dyserne
Sprinklervæskepumpen kan blive ødelagt, hvis du trækker kontaktarmen
hen imod dig selv og holder den der i længere tid.
n Hvis en af dyserne bliver blokeret
I denne situation skal du kontakte en aut oriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
Forsøg ikke at rense den med en nål eller andet. Det vil ødelægge dysen.
OM52J66DK.book Page 249 Thursday, October 19, 2017 2:42 PM

2574-5. Toyota Safety Sense
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK
Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.Lasersensorer
Monokulær kamerasensor
Frontsensor
1
2
ADVARSEL
n Frontsensor
Frontsensorerne anvender laser til regist rering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht.
IEC60825-1-standarden. Under almindelige anvendelsesforhold er disse
lasere ikke skadelige for det blotte øje. Dog skal følgende forholdsregler føl-
ges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
l For at undgå udsættelse for skadelige laserstråler må du aldrig forsøge at
demontere frontsensoren (dvs. fjer ne glasset). Når frontsensoren er
demonteret, er den klassificeret som et laserprodukt i klasse 3B iht.
IEC60825-1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
OM52J66DK.book Page 257 Thursday, October 19, 2017 2:42 PM

2584-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL
l Du må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
Laserklassificeringsmærkat
Mærkat med laserbeskrivelse
Data om laserstråling Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergens (vandret  lodret): 28°  12°
OM52J66DK.book Page 258 Thursday, October 19, 2017 2:42 PM

2594-5. Toyota Safety Sense
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL
n Sådan undgås fejl i frontsensoren
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald fungerer sensoren muligvis ikke korrekt, hvilket kan medføre
en ulykke med døden eller alvorlig personskade til følge.
l Hold altid forruden ren. Hvis forruden er snavset eller dækket af en olie-
film, vanddråber, sne mm., skal den rengøres. Hvis forrudens inderside
foran frontsensoren er snavset, skal du kontakte en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
lDer må ikke sættes genstande som
f.eks. mærkater, herunder transparente
mærkater, eller lignende udvendigt på
forruden foran frontsensoren (det mar-
kerede område på billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
l Der må ikke monteres eller placeres
udstyr på forrudens indvendige side
under frontsensoren (det markerede
område på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
OM52J66DK.book Page 259 Thursday, October 19, 2017 2:42 PM
