2974-5. Toyota Safety Sense
4
Fahren

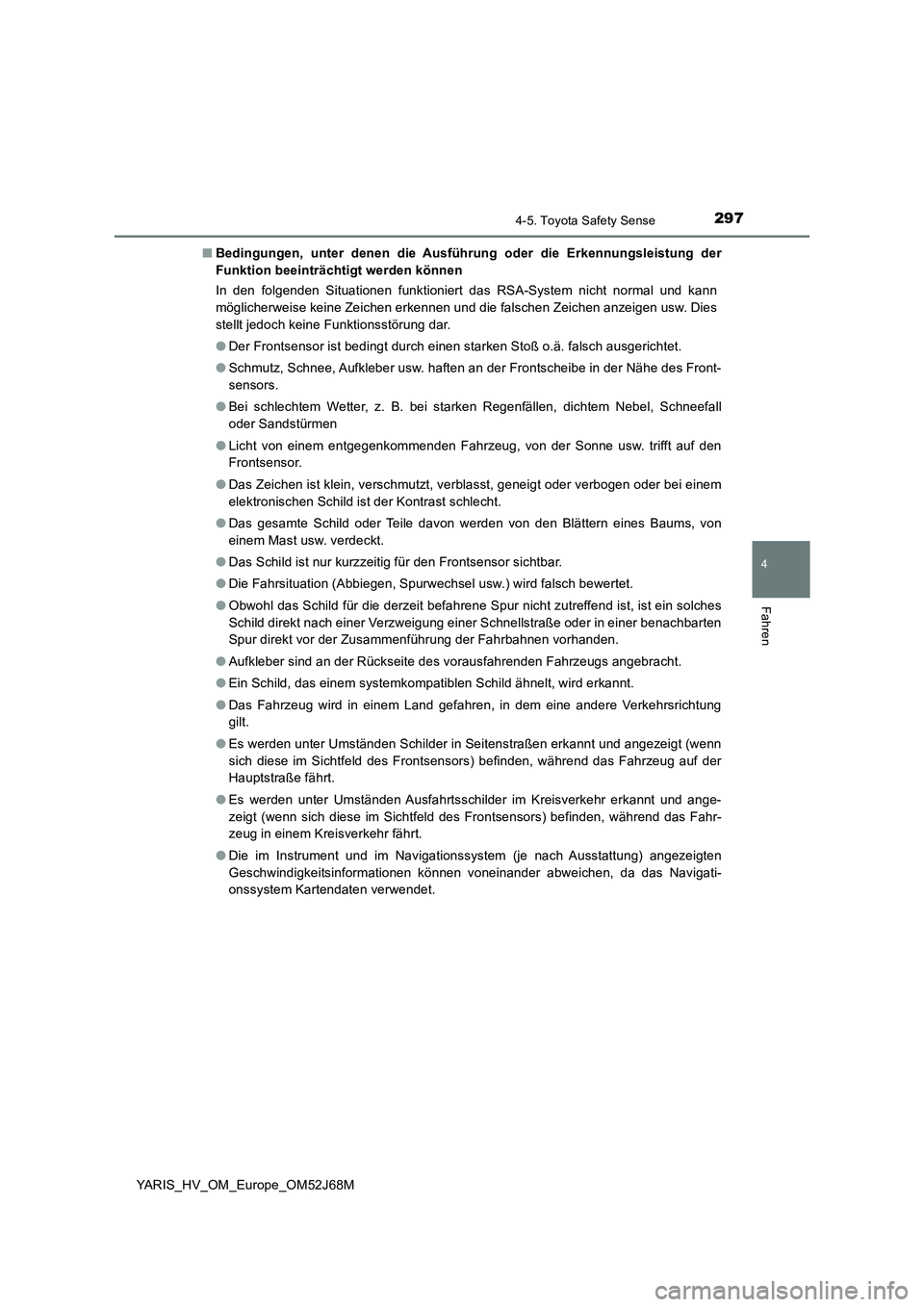

YARIS_HV_OM_Europe_OM52J68M■Bedingungen, unter denen die Ausführung oder die Erkennungsleistung der
Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das RSA-System nicht normal und kann
möglicherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies
stellt jedoch keine Funktionsstörung dar.
●Der Frontsensor ist bedingt durch einen starken Stoß o.ä. falsch ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. haften an der Frontscheibe in der Nähe des Front-
sensors.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
●Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf den
Frontsensor.
●Das Zeichen ist klein, verschmutzt, verblasst, geneigt oder verbogen oder bei einem
elektronischen Schild ist der Kontrast schlecht.
●Das gesamte Schild oder Teile davon werden von den Blättern eines Baums, von
einem Mast usw. verdeckt.
●Das Schild ist nur kurzzeitig für den Frontsensor sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
●Obwohl das Schild für die derzeit befahrene Spur nicht zutreffend ist, ist ein solches
Schild direkt nach einer Verzweigung einer Schnellstraße oder in einer benachbarten
Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden.
●Aufkleber sind an der Rückseite des vorausfahrenden Fahrzeugs angebracht.
●Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt (wenn
sich diese im Sichtfeld des Frontsensors) befinden, während das Fahrzeug auf der
Hauptstraße fährt.
●Es werden unter Umständen Ausfahrtsschilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld des Frontsensors) befinden, während das Fahr-
zeug in einem Kreisverkehr fährt.
●Die im Instrument und im Navigationssystem (je nach Ausstattung) angezeigten
Geschwindigkeitsinformationen können voneinander abweichen, da das Navigati-
onssystem Kartendaten verwendet.

2984-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J68M

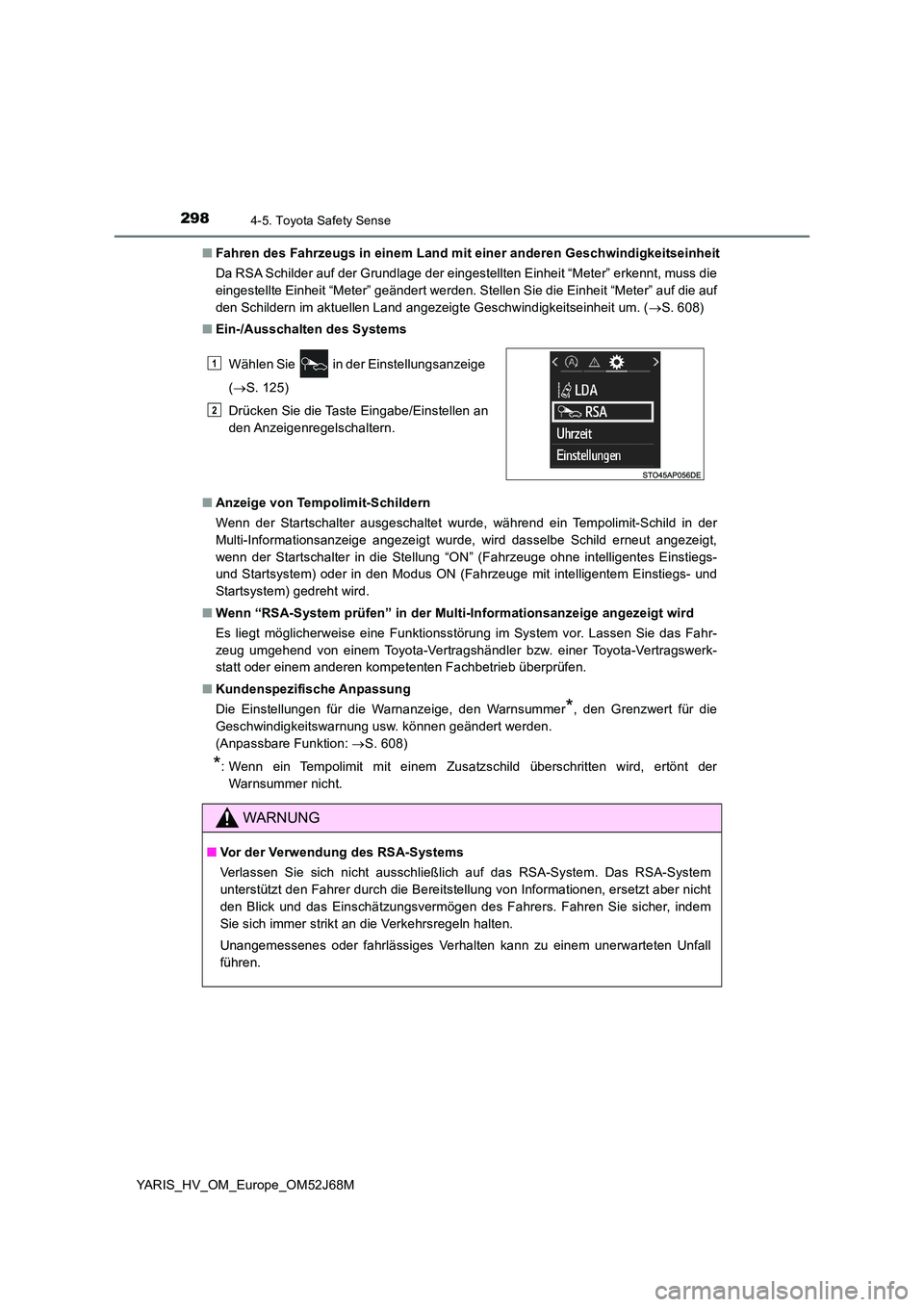

■ Fahren des Fahrzeugs in einem Land mit einer anderen Geschwindigkeitseinheit
Da RSA Schilder auf der Grundlage der eingestellten Einheit “Meter” erkennt, muss die
eingestellte Einheit “Meter” geändert werden. Stellen Sie die Einheit “Meter” auf die auf
den Schildern im aktuellen Land angezeigte Geschwindigkeitseinheit um. ( S. 608)
■ Ein-/Ausschalten des Systems
■ Anzeige von Tempolimit-Schildern
Wenn der Startschalter ausgeschaltet wurde, während ein Tempolimit-Schild in der
Multi-Informationsanzeige angezeigt wurde, wird dasselbe Schild erneut angezeigt,
wenn der Startschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus ON (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem) gedreht wird.
■ Wenn “RSA-System prüfen” in der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Kundenspezifische Anpassung
Die Einstellungen für die Warnanzeige, den Warnsummer*, den Grenzwert für die
Geschwindigkeitswarnung usw. können geändert werden.
(Anpassbare Funktion: S. 608)
*: Wenn ein Tempolimit mit einem Zusatzschild überschritten wird, ertönt der
Warnsummer nicht.
Wählen Sie in der Einstellungsanzeige
( S. 125)
Drücken Sie die Taste Eingabe/Einstellen an
den Anzeigenregelschaltern.
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System
unterstützt den Fahrer durch die Bereitstellung von Informationen, ersetzt aber nicht
den Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem
Sie sich immer strikt an die Verkehrsregeln halten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem unerwarteten Unfall
führen.
1
2

299
4
4-6. Verwenden der Fahrunterstützungssysteme
Fahren
YARIS_HV_OM_Europe_OM52J68M

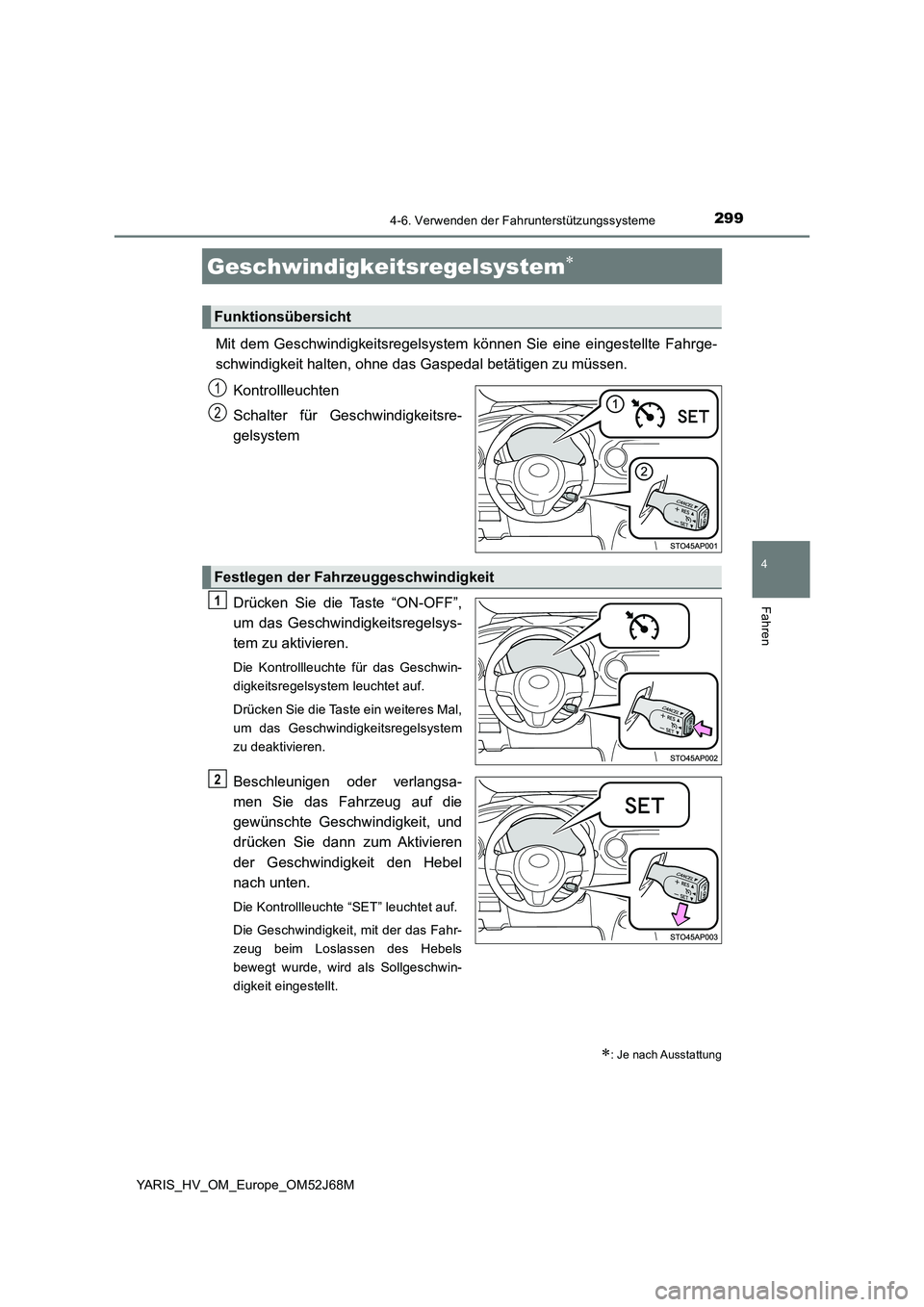

Geschwindigkeitsregelsystem
Mit dem Geschwindigkeitsregelsystem können Sie eine eingestellte Fahrge-
schwindigkeit halten, ohne das Gaspedal betätigen zu müssen.
Kontrollleuchten
Schalter für Geschwindigkeitsre-
gelsystem
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte für das Geschwin-
digkeitsregelsystem leuchtet auf.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der Geschwindigkeit den Hebel
nach unten.
Die Kontrollleuchte “SET” leuchtet auf.
Die Geschwindigkeit, mit der das Fahr-
zeug beim Loslassen des Hebels
bewegt wurde, wird als Sollgeschwin-
digkeit eingestellt.
: Je nach Ausstattung
Funktionsübersicht
1
2
Festlegen der Fahrzeuggeschwindigkeit
1
2

3004-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M

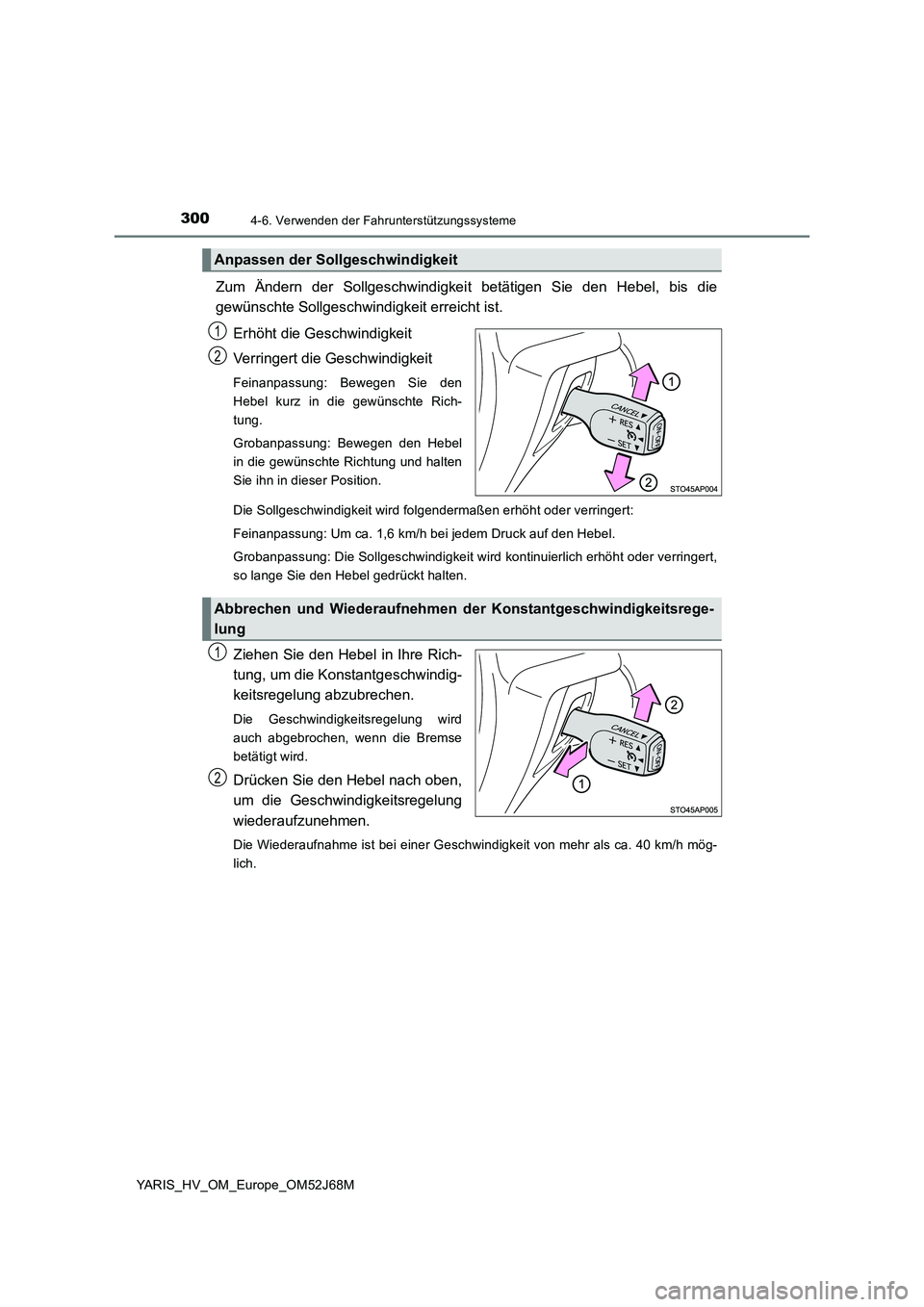

Zum Ändern der Sollgeschwindigkeit betätigen Sie den Hebel, bis die
gewünschte Sollgeschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobanpassung: Bewegen den Hebel
in die gewünschte Richtung und halten
Sie ihn in dieser Position.
Die Sollgeschwindigkeit wird folgendermaßen erhöht oder verringert:
Feinanpassung: Um ca. 1,6 km/h bei jedem Druck auf den Hebel.
Grobanpassung: Die Sollgeschwindigkeit wird kontinuierlich erhöht oder verringert,
so lange Sie den Hebel gedrückt halten.
Ziehen Sie den Hebel in Ihre Rich-
tung, um die Konstantgeschwindig-
keitsregelung abzubrechen.
Die Geschwindigkeitsregelung wird
auch abgebrochen, wenn die Bremse
betätigt wird.
Drücken Sie den Hebel nach oben,
um die Geschwindigkeitsregelung
wiederaufzunehmen.
Die Wiederaufnahme ist bei einer Geschwindigkeit von mehr als ca. 40 km/h mög-
lich.
Anpassen der Sollgeschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der Konstantgeschwindigkeitsrege-
lung
1
2

3014-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_HV_OM_Europe_OM52J68M

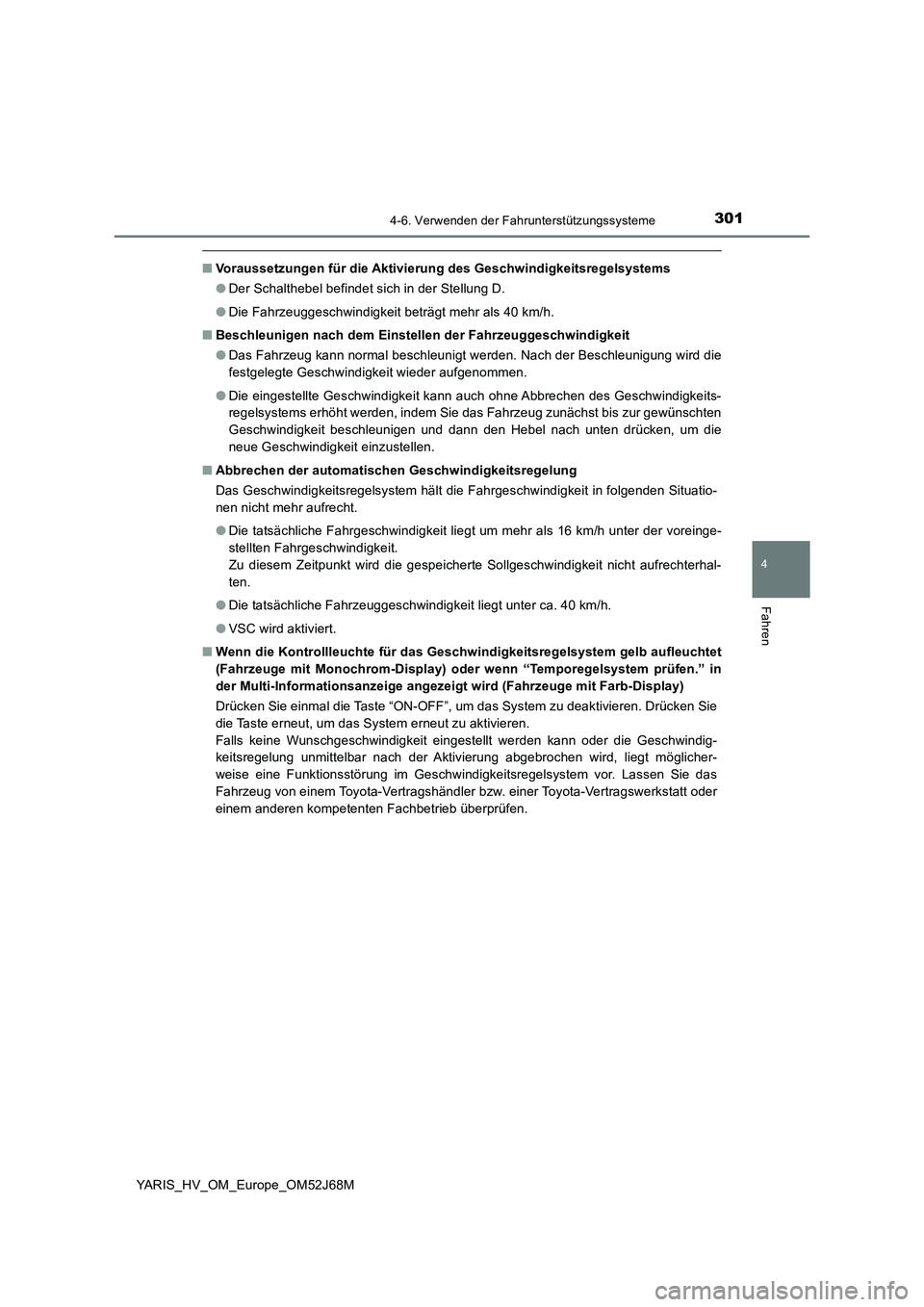

■Voraussetzungen für die Aktivierung des Geschwindigkeitsregelsystems
●Der Schalthebel befindet sich in der Stellung D.
●Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
■Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt werden. Nach der Beschleunigung wird die
festgelegte Geschwindigkeit wieder aufgenommen.
●Die eingestellte Geschwindigkeit kann auch ohne Abbrechen des Geschwindigkeits-
regelsystems erhöht werden, indem Sie das Fahrzeug zunächst bis zur gewünschten
Geschwindigkeit beschleunigen und dann den Hebel nach unten drücken, um die
neue Geschwindigkeit einzustellen.
■Abbrechen der automatischen Geschwindigkeitsregelung
Das Geschwindigkeitsregelsystem hält die Fahrgeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche Fahrgeschwindigkeit liegt um mehr als 16 km/h unter der voreinge-
stellten Fahrgeschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
●Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
●VSC wird aktiviert.
■Wenn die Kontrollleuchte für das Geschwindigkeitsregelsystem gelb aufleuchtet
(Fahrzeuge mit Monochrom-Display) oder wenn “Temporegelsystem prüfen.” in
der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit Farb-Display)
Drücken Sie einmal die Taste “ON-OFF”, um das System zu deaktivieren. Drücken Sie
die Taste erneut, um das System erneut zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.

3024-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M

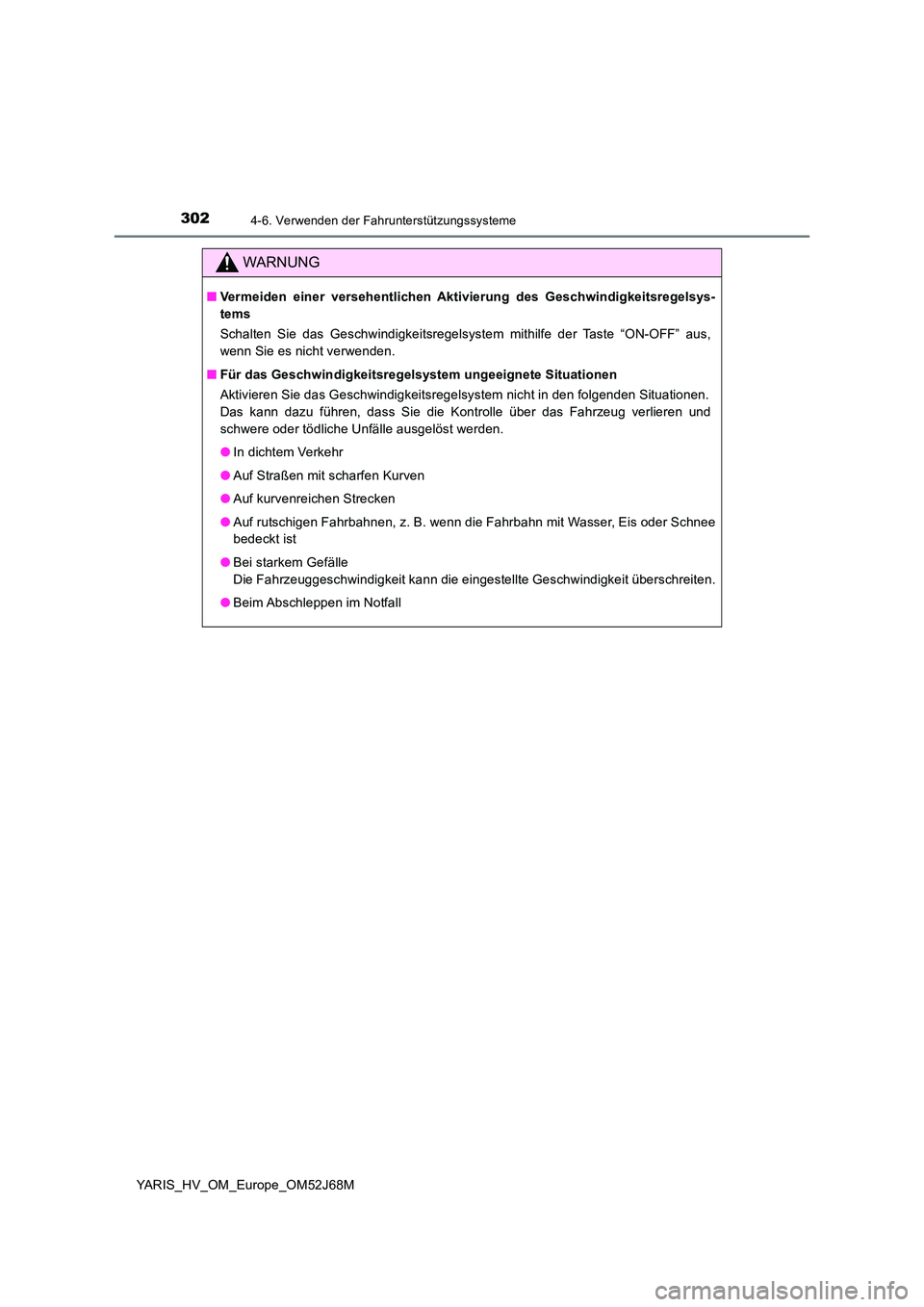

WARNUNG
■Vermeiden einer versehentlichen Aktivierung des Geschwindigkeitsregelsys-
tems
Schalten Sie das Geschwindigkeitsregelsystem mithilfe der Taste “ON-OFF” aus,
wenn Sie es nicht verwenden.
■ Für das Geschwindigkeitsregelsystem ungeeignete Situationen
Aktivieren Sie das Geschwindigkeitsregelsystem nicht in den folgenden Situationen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starkem Gefälle
Die Fahrzeuggeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● Beim Abschleppen im Notfall

303
4
4-6. Verwenden der Fahrunterstützungssysteme
Fahren
YARIS_HV_OM_Europe_OM52J68M

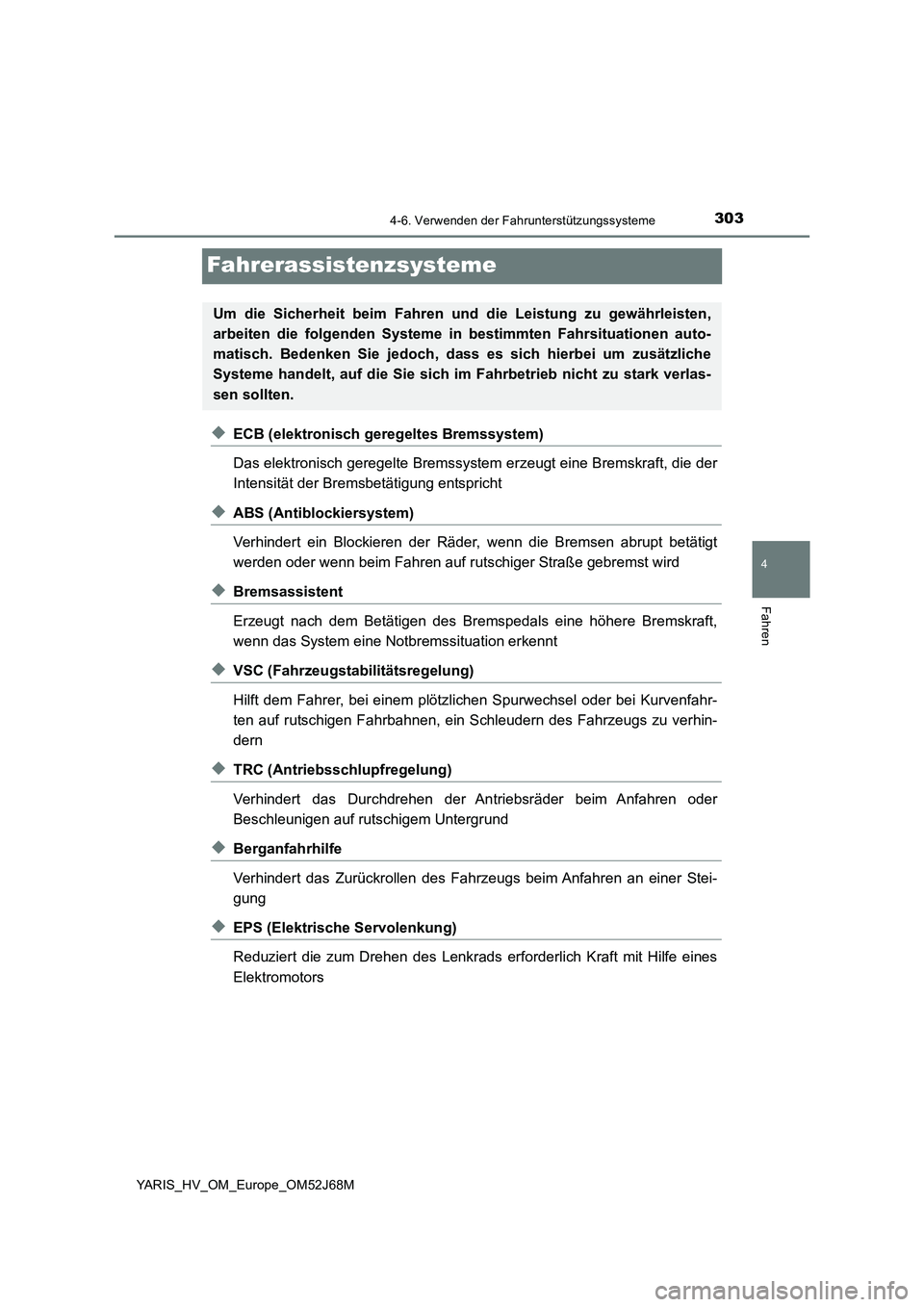

Fahrerassistenzsysteme
◆ECB (elektronisch geregeltes Bremssystem)
Das elektronisch geregelte Bremssystem erzeugt eine Bremskraft, die der
Intensität der Bremsbetätigung entspricht
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder, wenn die Bremsen abrupt betätigt
werden oder wenn beim Fahren auf rutschiger Straße gebremst wird
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer, bei einem plötzlichen Spurwechsel oder bei Kurvenfahr-
ten auf rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhin-
dern
◆TRC (Antriebsschlupfregelung)
Verhindert das Durchdrehen der Antriebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆Berganfahrhilfe
Verhindert das Zurückrollen des Fahrzeugs beim Anfahren an einer Stei-
gung
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
Um die Sicherheit beim Fahren und die Leistung zu gewährleisten,
arbeiten die folgenden Systeme in bestimmten Fahrsituationen auto-
matisch. Bedenken Sie jedoch, dass es sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich im Fahrbetrieb nicht zu stark verlas-
sen sollten.

3044-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J68M
◆Notbremssignal
Wenn die Bremse plötzlich betätigt wird, wird die Warnblinkanlage auto-
matisch eingeschaltet, um den nachfolgenden Verkehr zu warnen.
Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC/
ABS-Systeme aktiviert sind.
Wenn das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Hybridsystem auf die Räder reduzie-
ren. Wenn Sie auf drücken, um das System auszuschalten, kann es für
Sie einfacher sein, das Fahrzeug durch Schaukeln zu befreien.
Drücken Sie kurz die Taste und
lassen Sie sofort wieder los, um das
TRC-System auszuschalten.
Fahrzeuge mit Monochrom-Display:
Die Kontrollleuchte “TRC OFF” leuchtet
auf.
Fahrzeuge mit Farb-Display: In der
Multi-Informationsanzeige wird “TRC
aus” angezeigt.
Drücken Sie erneut, um das System wieder einzuschalten.
Wenn die TRC/VSC/ABS-Systeme aktiviert sind
Deaktivieren des TRC-Systems
