2017 TOYOTA YARIS HATCHBACK Betriebsanleitungen (in German)

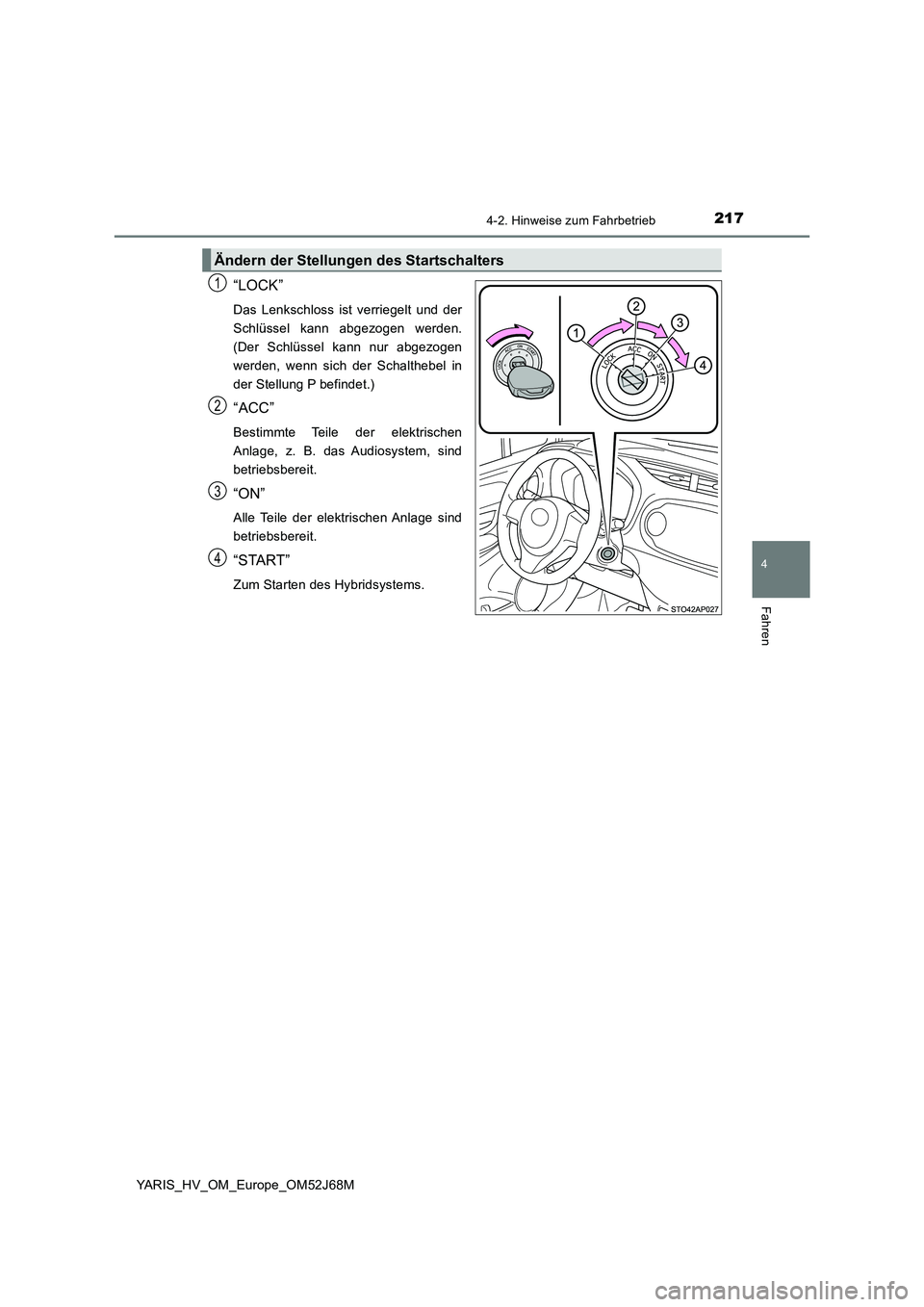

2174-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
“LOCK”
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden.
(Der Schlüssel kann nur abgezogen
werden, wenn sich der Schalthebel in
der Stellung P befindet.)
“ACC”
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ON”
Alle Teile der elektrischen Anlage sind
betriebsbereit.
“START”
Zum Starten des Hybridsystems.
Ändern der Stellungen des Startschalters
1
2
3
4

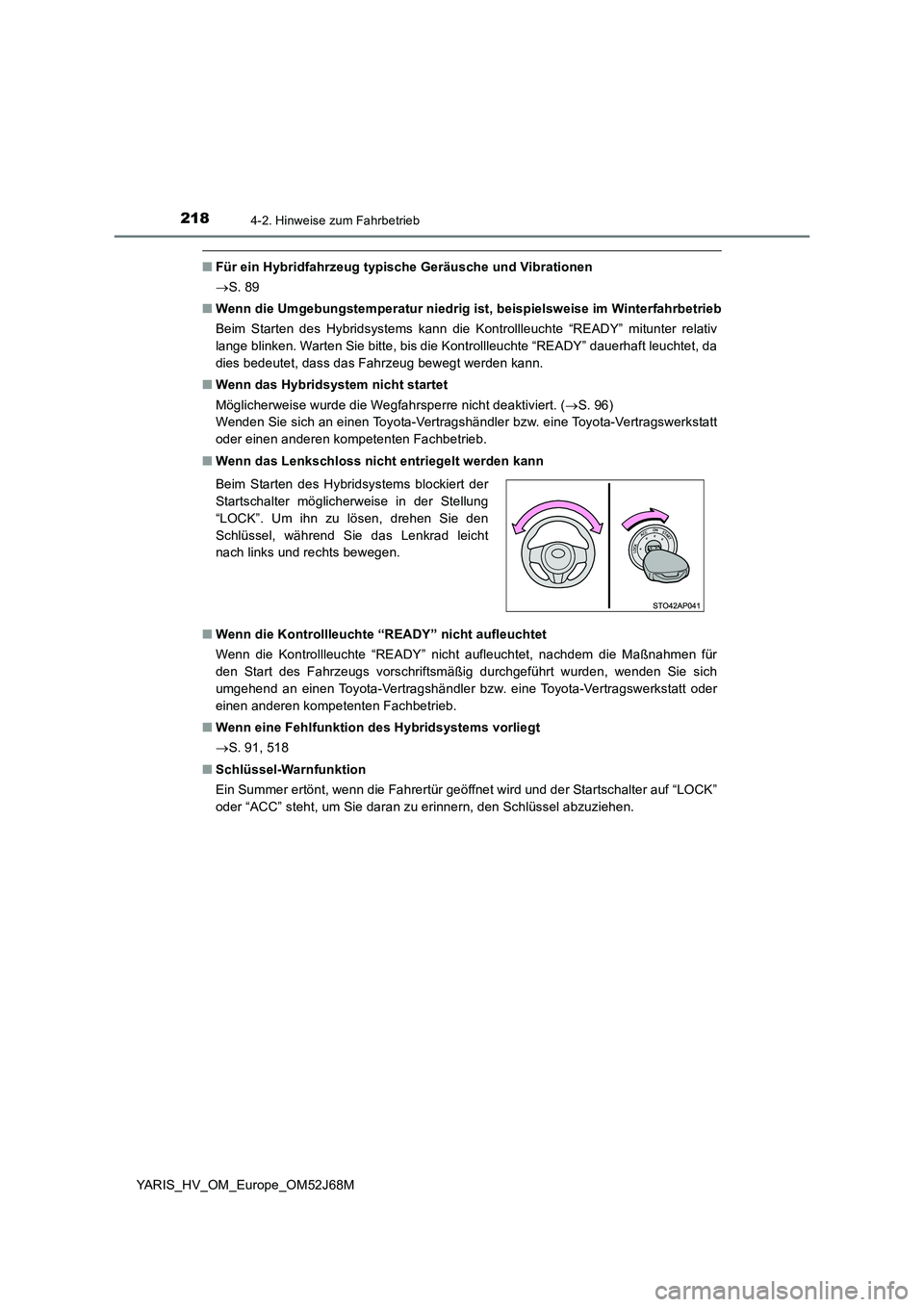

2184-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J68M
■Für ein Hybridfahrzeug typische Geräusche und Vibrationen
S. 89
■Wenn die Umgebungstemperatur niedrig ist, beispielsweise im Winterfahrbetrieb
Beim Starten des Hybridsystems kann die Kontrollleuchte “READY” mitunter relativ
lange blinken. Warten Sie bitte, bis die Kontrollleuchte “READY” dauerhaft leuchtet, da
dies bedeutet, dass das Fahrzeug bewegt werden kann.
■Wenn das Hybridsystem nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 96)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■Wenn das Lenkschloss nicht entriegelt werden kann
■Wenn die Kontrollleuchte “READY” nicht aufleuchtet
Wenn die Kontrollleuchte “READY” nicht aufleuchtet, nachdem die Maßnahmen für
den Start des Fahrzeugs vorschriftsmäßig durchgeführt wurden, wenden Sie sich
umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.
■Wenn eine Fehlfunktion des Hybridsystems vorliegt
S. 91, 518
■Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöffnet wird und der Startschalter auf “LOCK”
oder “ACC” steht, um Sie daran zu erinnern, den Schlüssel abzuziehen. Beim Starten des Hybridsystems blockiert der
Startschalter möglicherweise in der Stellung
“LOCK”. Um ihn zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht
nach links und rechts bewegen.

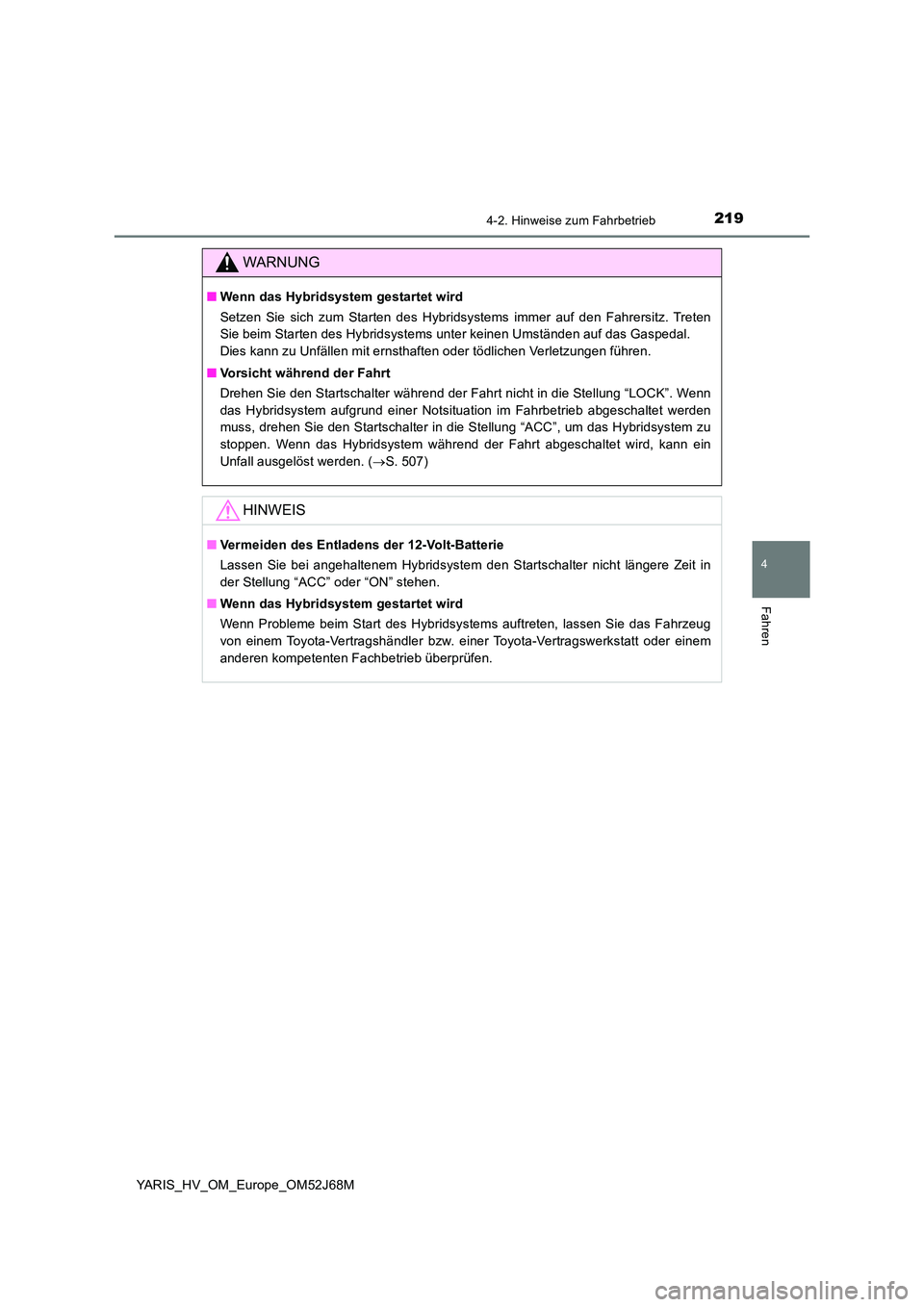

2194-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Wenn das Hybridsystem gestartet wird
Setzen Sie sich zum Starten des Hybridsystems immer auf den Fahrersitz. Treten
Sie beim Starten des Hybridsystems unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit ernsthaften oder tödlichen Verletzungen führen.
■ Vorsicht während der Fahrt
Drehen Sie den Startschalter während der Fahrt nicht in die Stellung “LOCK”. Wenn
das Hybridsystem aufgrund einer Notsituation im Fahrbetrieb abgeschaltet werden
muss, drehen Sie den Startschalter in die Stellung “ACC”, um das Hybridsystem zu
stoppen. Wenn das Hybridsystem während der Fahrt abgeschaltet wird, kann ein
Unfall ausgelöst werden. ( S. 507)
HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie bei angehaltenem Hybridsystem den Startschalter nicht längere Zeit in
der Stellung “ACC” oder “ON” stehen.
■ Wenn das Hybridsystem gestartet wird
Wenn Probleme beim Start des Hybridsystems auftreten, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.

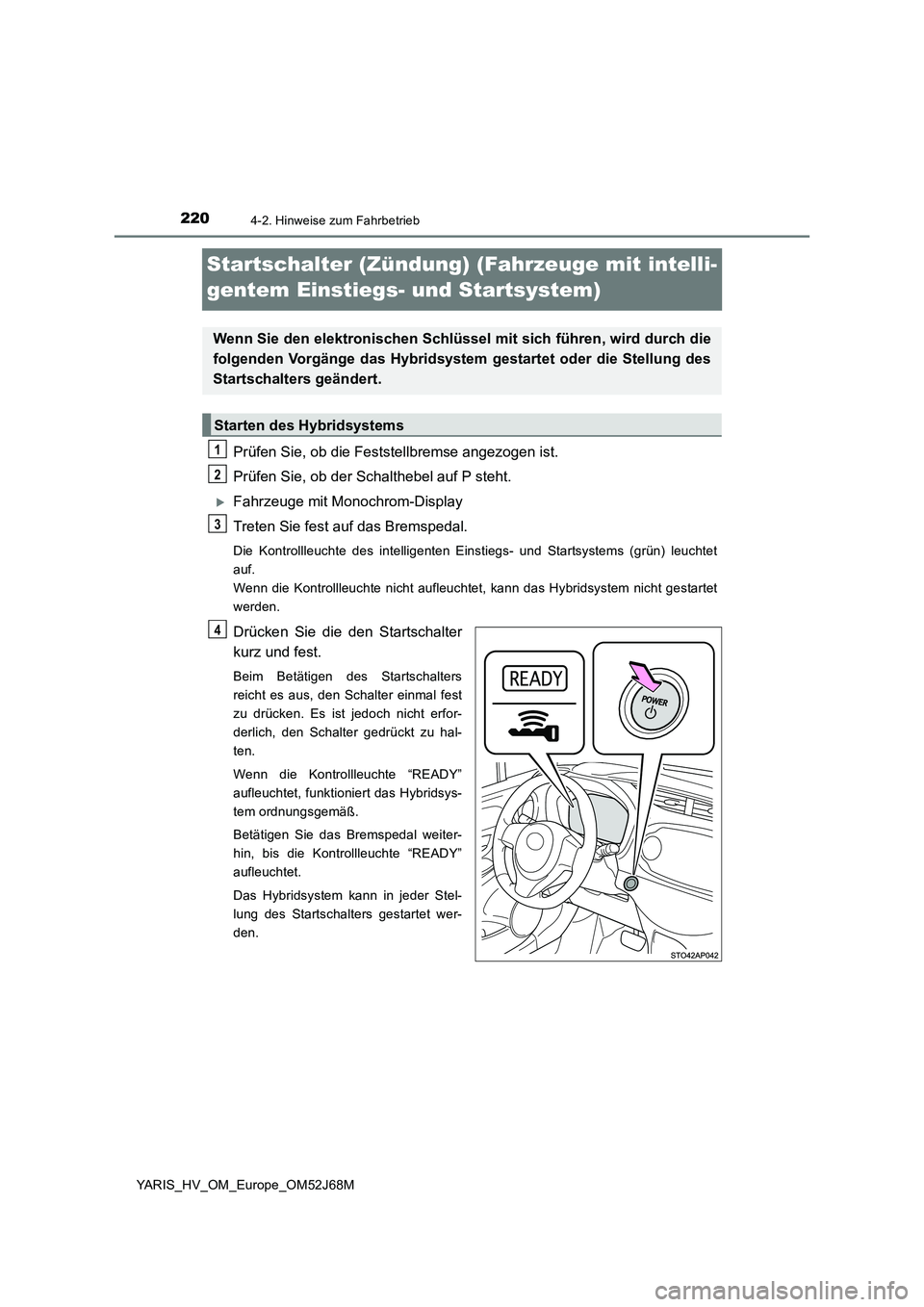

2204-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J68M
Startschalter (Zündung) (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P steht.
Fahrzeuge mit Monochrom-Display
Treten Sie fest auf das Bremspedal.
Die Kontrollleuchte des intelligenten Einstiegs- und Startsystems (grün) leuchtet
auf.
Wenn die Kontrollleuchte nicht aufleuchtet, kann das Hybridsystem nicht gestartet
werden.
Drücken Sie die den Startschalter
kurz und fest.
Beim Betätigen des Startschalters
reicht es aus, den Schalter einmal fest
zu drücken. Es ist jedoch nicht erfor-
derlich, den Schalter gedrückt zu hal-
ten.
Wenn die Kontrollleuchte “READY”
aufleuchtet, funktioniert das Hybridsys-
tem ordnungsgemäß.
Betätigen Sie das Bremspedal weiter-
hin, bis die Kontrollleuchte “READY”
aufleuchtet.
Das Hybridsystem kann in jeder Stel-
lung des Startschalters gestartet wer-
den.
Wenn Sie den elektronischen Schlüssel mit sich führen, wird durch die
folgenden Vorgänge das Hybridsystem gestartet oder die Stellung des
Startschalters geändert.
Starten des Hybridsystems
1
2
3
4

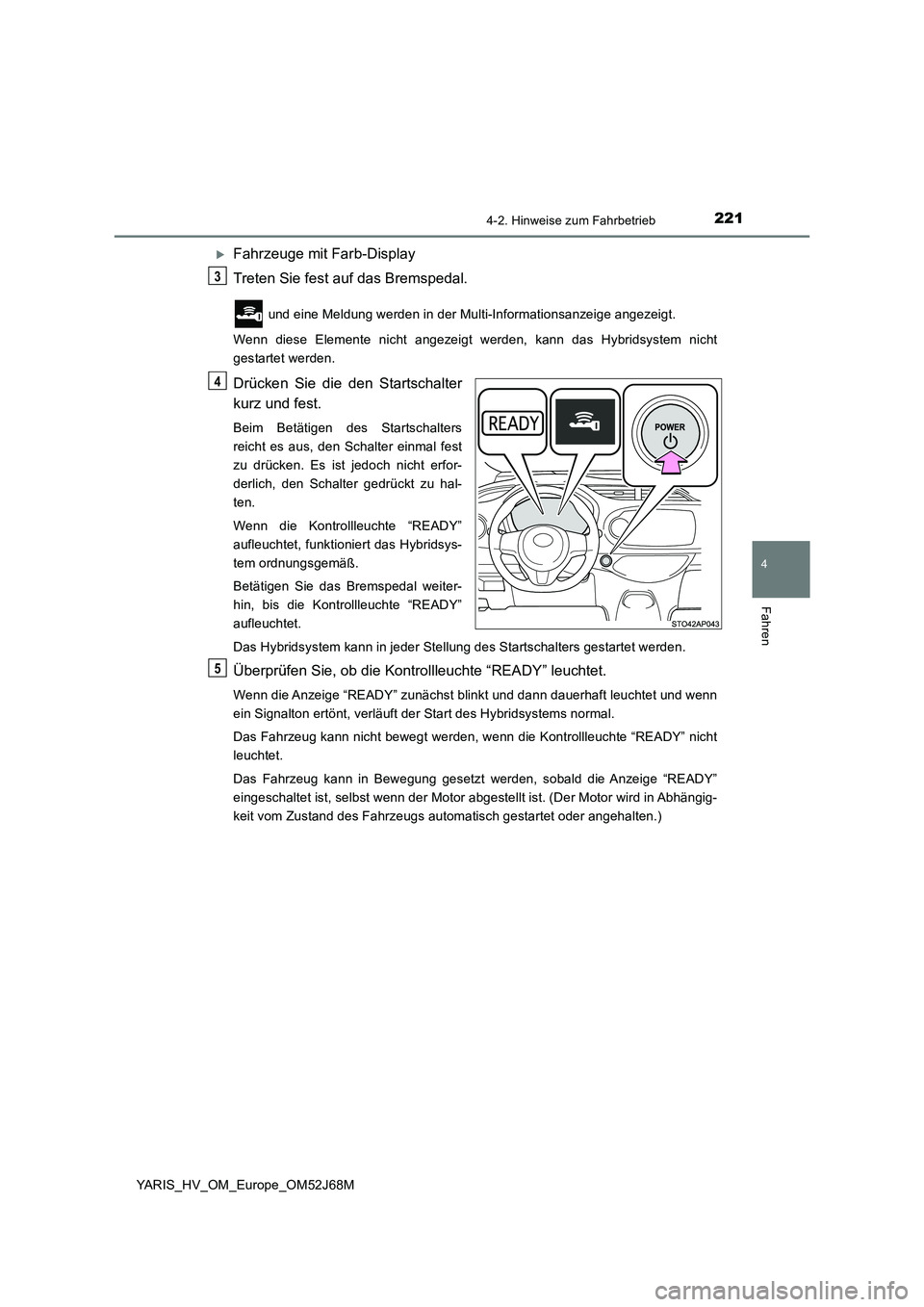

2214-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
Fahrzeuge mit Farb-Display
Treten Sie fest auf das Bremspedal.
und eine Meldung werden in der Multi-Informationsanzeige angezeigt.
Wenn diese Elemente nicht angezeigt werden, kann das Hybridsystem nicht
gestartet werden.
Drücken Sie die den Startschalter
kurz und fest.
Beim Betätigen des Startschalters
reicht es aus, den Schalter einmal fest
zu drücken. Es ist jedoch nicht erfor-
derlich, den Schalter gedrückt zu hal-
ten.
Wenn die Kontrollleuchte “READY”
aufleuchtet, funktioniert das Hybridsys-
tem ordnungsgemäß.
Betätigen Sie das Bremspedal weiter-
hin, bis die Kontrollleuchte “READY”
aufleuchtet.
Das Hybridsystem kann in jeder Stellung des Startschalters gestartet werden.
Überprüfen Sie, ob die Kontrollleuchte “READY” leuchtet.
Wenn die Anzeige “READY” zunächst blinkt und dann dauerhaft leuchtet und wenn
ein Signalton ertönt, verläuft der Start des Hybridsystems normal.
Das Fahrzeug kann nicht bewegt werden, wenn die Kontrollleuchte “READY” nicht
leuchtet.
Das Fahrzeug kann in Bewegung gesetzt werden, sobald die Anzeige “READY”
eingeschaltet ist, selbst wenn der Motor abgestellt ist. (Der Motor wird in Abhängig-
keit vom Zustand des Fahrzeugs automatisch gestartet oder angehalten.)
3
4
5

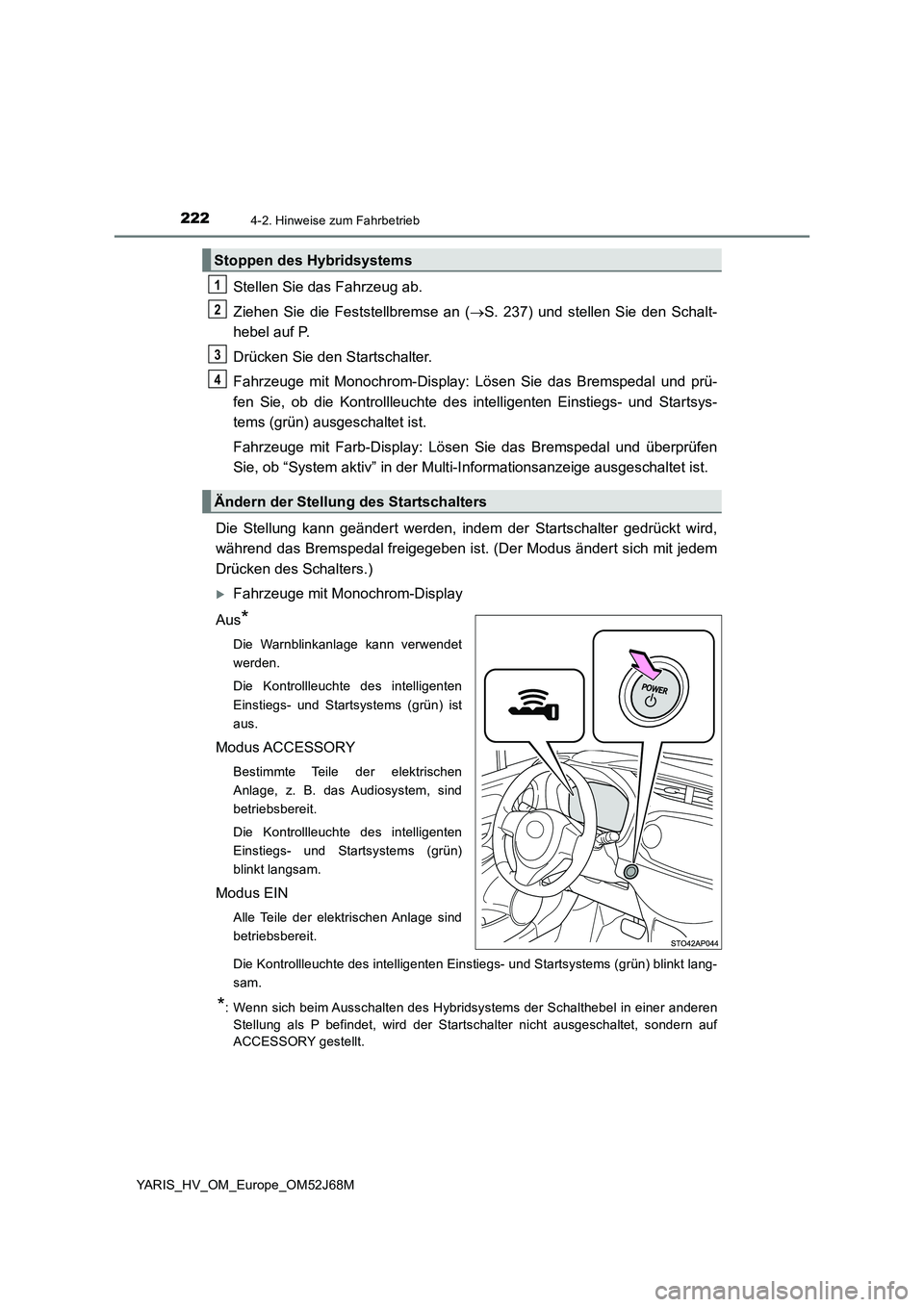

2224-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J68M
Stellen Sie das Fahrzeug ab.
Ziehen Sie die Feststellbremse an ( S. 237) und stellen Sie den Schalt-
hebel auf P.
Drücken Sie den Startschalter.
Fahrzeuge mit Monochrom-Display: Lösen Sie das Bremspedal und prü-
fen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Startsys-
tems (grün) ausgeschaltet ist.
Fahrzeuge mit Farb-Display: Lösen Sie das Bremspedal und überprüfen
Sie, ob “System aktiv” in der Mult i-Informationsanzeige ausgeschaltet ist.
Die Stellung kann geändert werden, indem der Startschalter gedrückt wird,
während das Bremspedal freigegeben ist. (Der Modus ändert sich mit jedem
Drücken des Schalters.)
Fahrzeuge mit Monochrom-Display
Aus*
Die Warnblinkanlage kann verwendet
werden.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün) ist
aus.
Modus ACCESSORY
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün)
blinkt langsam.
Modus EIN
Alle Teile der elektrischen Anlage sind
betriebsbereit.
Die Kontrollleuchte des intelligenten Einstiegs- und Startsystems (grün) blinkt lang-
sam.
*: Wenn sich beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P befindet, wird der Startschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt.
Stoppen des Hybridsystems
Ändern der Stellung des Startschalters
1
2
3
4

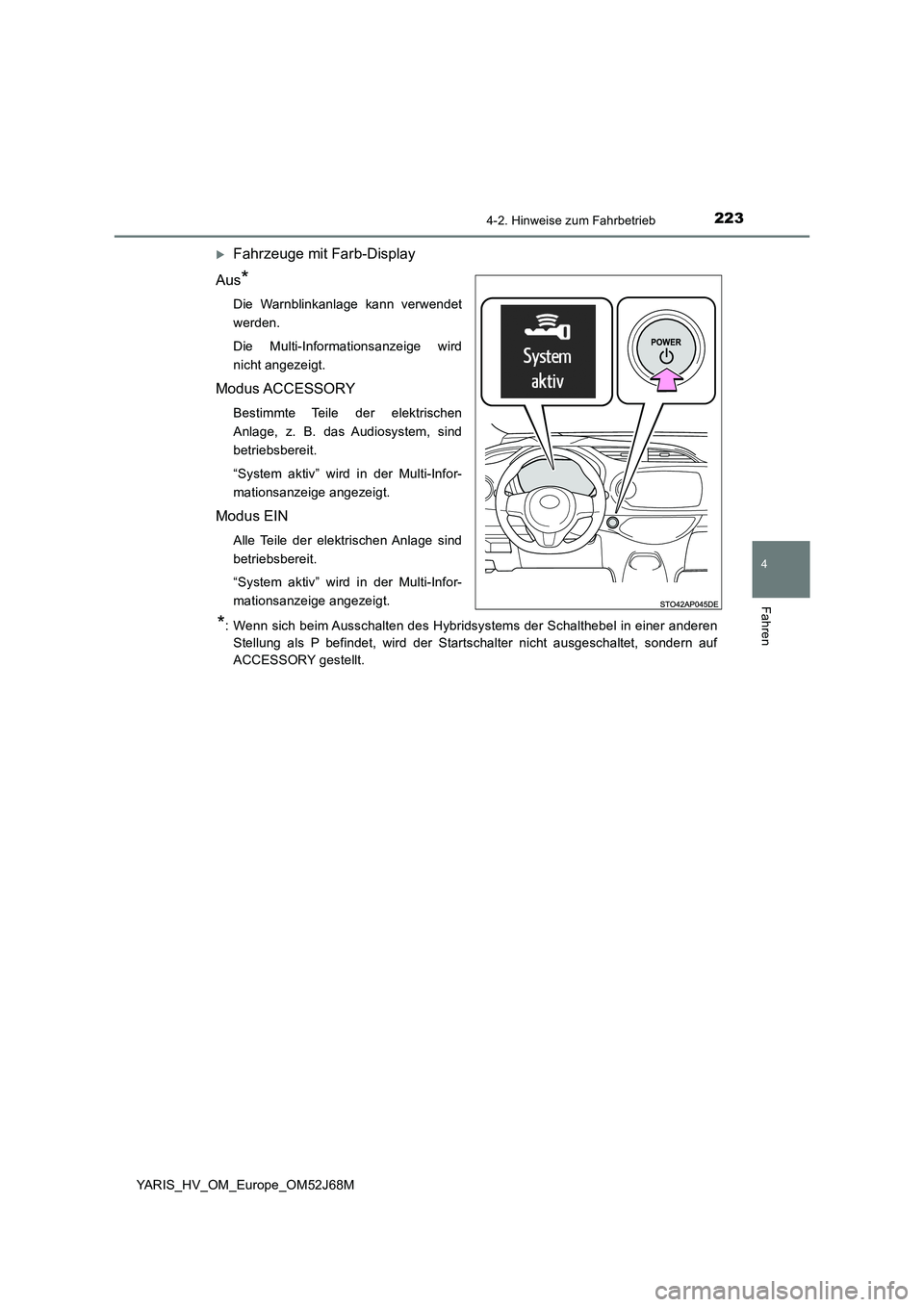

2234-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J68M
Fahrzeuge mit Farb-Display
Aus
*
Die Warnblinkanlage kann verwendet
werden.
Die Multi-Informationsanzeige wird
nicht angezeigt.
Modus ACCESSORY
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“System aktiv” wird in der Multi-Infor-
mationsanzeige angezeigt.
Modus EIN
Alle Teile der elektrischen Anlage sind
betriebsbereit.
“System aktiv” wird in der Multi-Infor-
mationsanzeige angezeigt.
*: Wenn sich beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P befindet, wird der Startschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt.

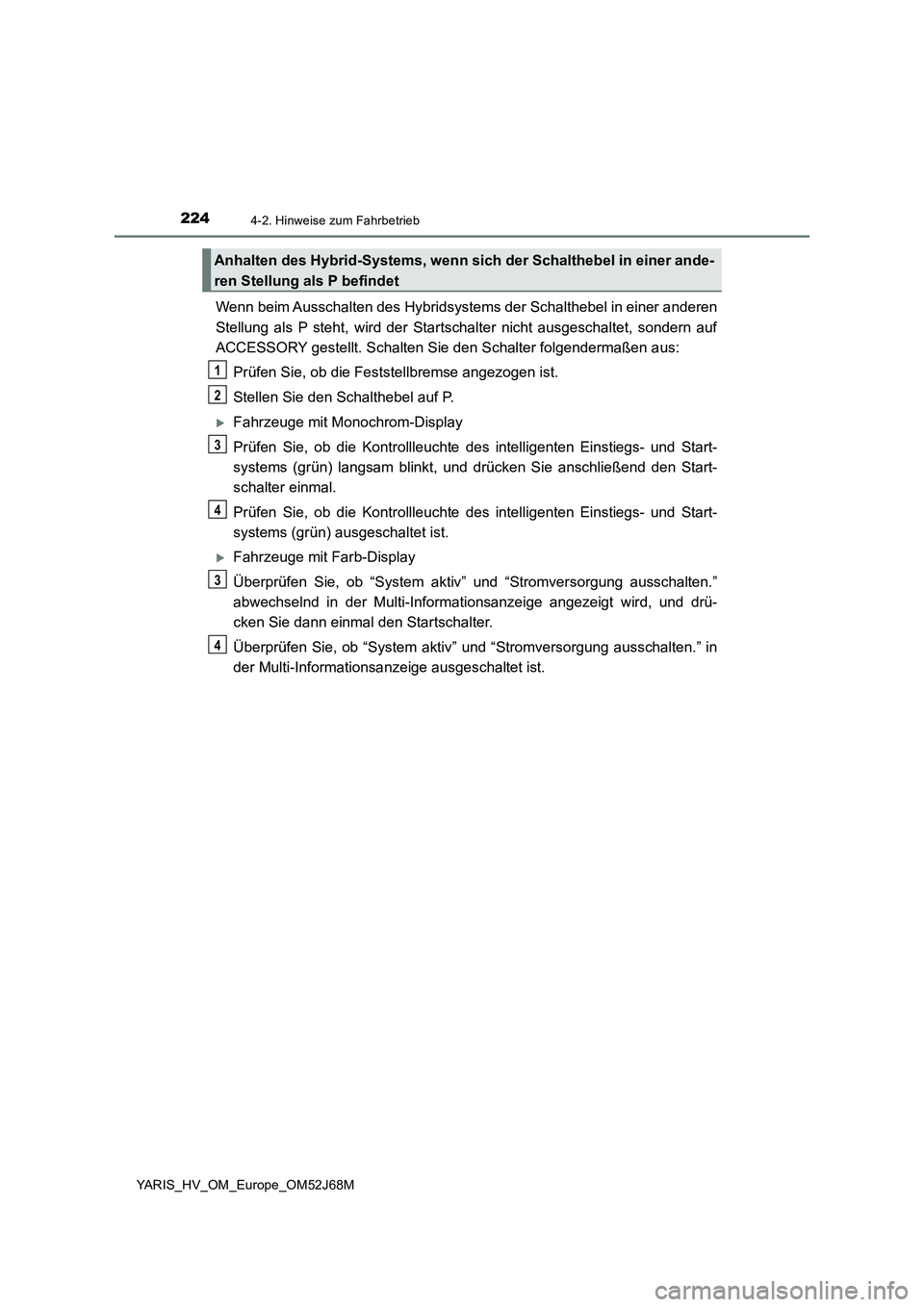

2244-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J68M
Wenn beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P steht, wird der Startschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt. Schalten Sie den Schalter folgendermaßen aus:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P.
Fahrzeuge mit Monochrom-Display
Prüfen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Start-
systems (grün) langsam blinkt, und drücken Sie anschließend den Start-
schalter einmal.
Prüfen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Start-
systems (grün) ausgeschaltet ist.
Fahrzeuge mit Farb-Display
Überprüfen Sie, ob “System aktiv” und “Stromversorgung ausschalten.”
abwechselnd in der Multi-Informationsanzeige angezeigt wird, und drü-
cken Sie dann einmal den Startschalter.
Überprüfen Sie, ob “System aktiv” und “Stromversorgung ausschalten.” in
der Multi-Informationsanzeige ausgeschaltet ist.
Anhalten des Hybrid-Systems, wenn sich der Schalthebel in einer ande-
ren Stellung als P befindet
1
2
3
4
