2017 TOYOTA VERSO sensor

501 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E■Onder het dashboard (type A)
ZekeringAmpèreCircuit
1TAIL 10 AParkeerlichten voor, achterlichten,
kentekenplaatverlichting, mistachter-
licht, mistlampen voor, handmatige
verticale koplampverstelling, verlich-
ting instrumentenpaneel, verlichting
dashboardkastje, verlichting schake-
laars, ECU Toyota Parking Assist-
sensor, schakelaar PCS (Pre-Crash
Safety-systeem)
2 ECU-IG NR. 3 10 AZonnescherm panoramadak, binnen-
spiegel met automatische antiverblin-
dingsstand, Smart entry-systeem met
startknop, audiosysteem, Stop &
Start-systeem*
1, PCS (Pre-Crash
Safety-systeem), zoemer, gateway-
ECU
3 FR DOOR 20 AElektrisch bedienbare ruiten (voor-
passagierszijde)
4 RL DOOR 20 AElektrisch bedienbare ruiten (achter-
portier links)
5 RR DOOR 20 AElektrisch bedienbare ruiten (achter-
portier rechts)
6 CIG 15 A Accessoireaansluitingen
7 ACC 7,5 ASchakelblokkeersysteem, audiosys-
teem, hoofd-body-ECU, accessoire-
aansluiting, buitenspiegels, Stop &
Start-systeem*
1, gateway-ECU
VERSO_OM_Europe_OM64517E.book Page 501 Wednesday, December 14, 2016 3:33 PM

502 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
8 MIR HTR 10 A Buitenspiegelverwarming
9 RR FOG 7,5 A Mistachterlicht
10 IGN 7,5 AStuurslot, SRS-airbagsysteem,
(sequentieel) multipoint brandstofin-
spuitsysteem, startsysteem, gate-
way-ECU
11 METER 7,5 AMeters en tellers, Stop & Start-sys-
teem*
1
12 SEAT HTR 15 A Stoelverwarming
13 HTR-IG 10 A Airconditioning, extra verwarming
14 WIPER 25 ARuitenwissers, ruitenwissers met
regensensor
15 RR WIPER 15 A Achterruitenwisser
16 WASHER 15 A Ruitensproeiers, achterruitensproeier
17 ECU-IG NR. 1 10 AHoofd-body-ECU*
2, elektrische koel-
ventilator(en), schakelblokkeersys-
teem, antiblokkeersysteem,
stuurhoeksensor, giersensor, VSC+,
koplampsproeiers, sequentiële scha-
kelaar, automatische verticale kop-
lampverstelling, elektrische
stuurbekrachtiging, bandenspan-
ningswaarschuwingssysteem
18 ECU-IG NR. 2 10 AAchteruitrijlicht, laadsysteem*
2,
alarmknipperlichten, achterruitver-
warming, controlelampje PASSEN-
GER AIRBAG, airconditioning,
controlelampje Toyota Parking
Assist-sensor, schakelaar Toyota
Parking Assist-sensor, extra accu
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 502 Wednesday, December 14, 2016 3:33 PM

5
545 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Volg de correctieprocedures.
Controleer, nadat de noodzakelijke handelingen uitgevoerd zijn om
het probleem te verhelpen, of de waarschuwingslampjes uitgaan.
Waarschu-
wingslampjeWaarschuwingslampje/detailsCorrectieprocedure
Waarschuwingslampje PCS
(indien aanwezig)
Wanneer het waarschuwings-
lampje knippert (en een zoe-
mer klinkt):
Geeft aan dat er een storing
aanwezig is in het PCS (Pre-
Crash Safety-systeem)Laat uw auto direct controle-
ren door een erkende Toyota-
dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Wanneer het waarschuwings-
lampje gaat branden:
Geeft aan dat het PCS (Pre-
Crash Safety-systeem) tijde-
lijk niet beschikbaar is, moge-
lijk als gevolg van een van de
onderstaande zaken:
• Het deel van de voorruit
rondom de sensor voor is
vuil, beslagen of bedekt door
damp, ijs, stickers, e.d.
• De temperatuur van de sen-
sor voor is buiten het wer-
kingsbereik.• Verwijder het vuil, de con-
dens, het ijs, de stickers, e.d.
(→Blz. 265)
• Wacht een tijdje totdat het
gebied rondom de sensor
voor voldoende is afgekoeld.
Wanneer het waarschuwings-
lampje brandt:
Het VSC (Vehicle Stability
Control-systeem) of het PCS
(Pre-Crash Safety-systeem)
is uitgeschakeld of beide sys-
temen zijn uitgeschakeld.Schakel om het PCS-sys-
teem in te schakelen zowel
het VSC-systeem als het
PCS-systeem in.
(→Blz. 272, 318)
VERSO_OM_Europe_OM64517E.book Page 545 Wednesday, December 14, 2016 3:33 PM

548 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517E
■Detectiesensor voorpassagier en waarschuwingssysteem veiligheids-
gordel
●Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesen-
sor het waarschuwingslampje laten knipperen, ook al zit er niemand op
de passagiersstoel.
●Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht
<0051004c004800570003004a005200480047000f0003005a0044004400550047005200520055000300520052004e0003004b004800570003005a00440044005500560046004b0058005a004c0051004a0056004f004400500053004d004800030051004c00
4800570003004a0052004800470003005a00480055004e0057>.
■Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met waarschuwingslampje lage bandenspanning)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 566, 583
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afgekoeld.
●Controleer de bandenspanning en breng hem op het juiste niveau.
●Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, con-
troleer dan of de
bandenspanning in orde is en voer de initialisatie uit.
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■Het waarschuwingslampje lage bandenspanning gaat mogelijk bran-
den door een natuurlijke oorzaak (auto's met waarschuwingslampje
lage bandenspanning)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden
door een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat
op den duur optreedt of een veranderde bandenspanning die veroorzaakt
wordt door temperatuurveranderingen. In dat geval zal het waarschuwings-
lampje na een paar minuten uitgaan als de banden weer op de juiste span-
ning gebracht zijn.
■Als een wiel wordt vervangen door het reservewiel (auto's met waar-
schuwingslampje lage bandenspanning)
Het reservewiel is niet voorzien van een bandenspanningssensor en -zen-
der. Bij een lekke band zal het waarschuwingslampje lage bandenspanning
niet uitgaan, ook al is het wiel met de lekke band vervangen door het reser-
vewiel. Vervang het reservewiel door het wiel met de gerepareerde band en
breng de band op de juiste spanning. Het waarschuwingslampje lage ban-
denspanning zal na een paar minuten uitgaan.
VERSO_OM_Europe_OM64517E.book Page 548 Wednesday, December 14, 2016 3:33 PM

5
549 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E

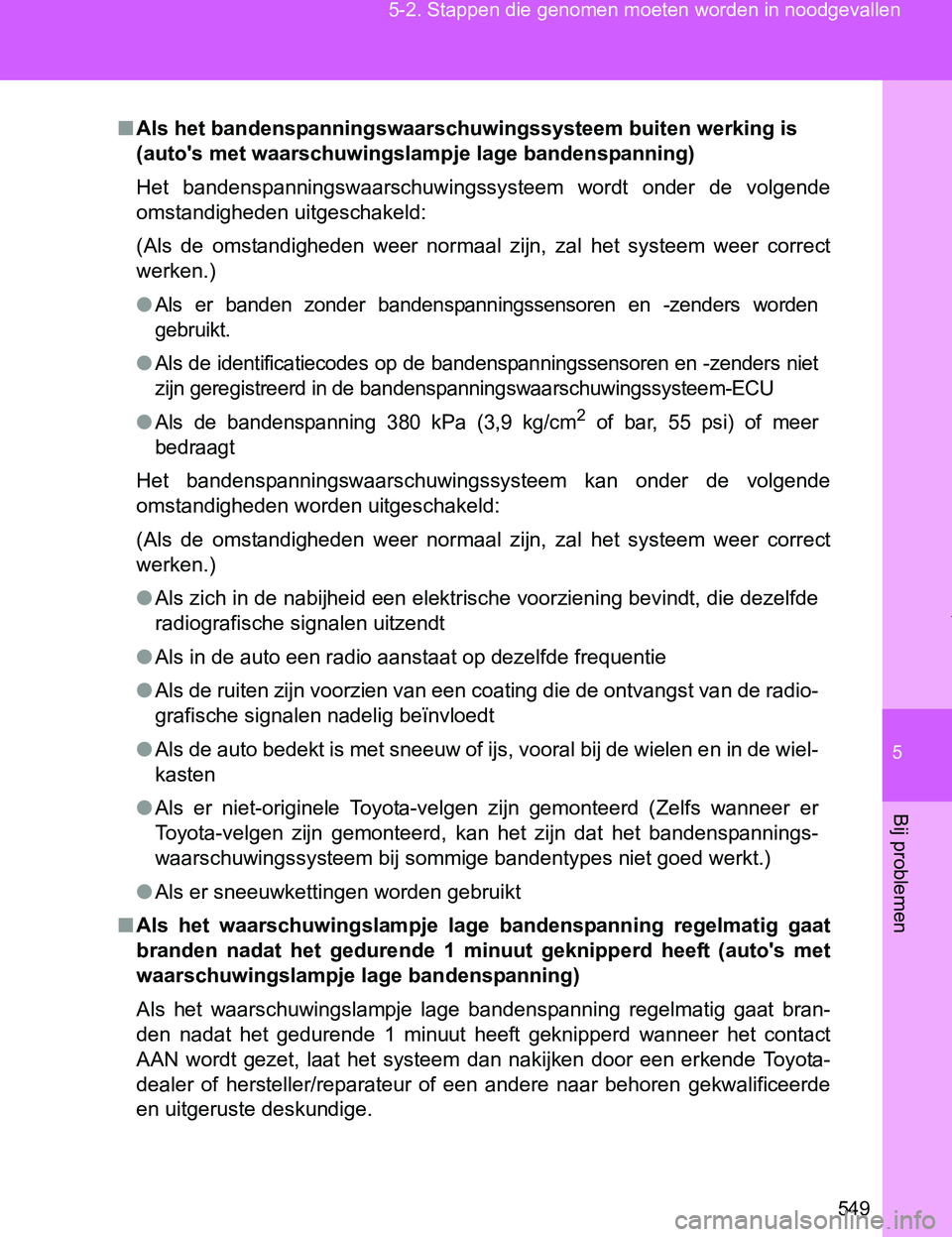

■Als het bandenspanningswaarschuwingssysteem buiten werking is
(auto's met waarschuwingslampje lage bandenspanning)
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als er banden zonder bandenspanningssensoren en -zenders worden
gebruikt.
●Als de identificatiecodes op de bandenspanningssensoren en -zenders niet
zijn geregistreerd in de bandenspanningswaarschuwingssysteem-ECU
●Als de bandenspanning 380 kPa (3,9 kg/cm2 of bar, 55 psi) of meer
bedraagt
Het bandenspanningswaarschuwingssysteem kan onder de volgende
omstandigheden worden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als zich in de nabijheid een elektrische voorziening bevindt, die dezelfde
radiografische signalen uitzendt
●Als in de auto een radio aanstaat op dezelfde frequentie
●Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt
●Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen en in de wiel-
kasten
●Als er niet-originele Toyota-velgen zijn gemonteerd (Zelfs wanneer er
Toyota-velgen zijn gemonteerd, kan het zijn dat het bandenspannings-
waarschuwingssysteem bij sommige bandentypes niet goed werkt.)
●Als er sneeuwkettingen worden gebruikt
■Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut geknipperd heeft (auto's met
waarschuwingslampje lage bandenspanning)
Als het waarschuwingslampje lage bandenspanning regelmatig gaat bran-
den nadat het gedurende 1 minuut heeft geknipperd wanneer het contact
AAN wordt gezet, laat het systeem dan nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
VERSO_OM_Europe_OM64517E.book Page 549 Wednesday, December 14, 2016 3:33 PM

5
557 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Het systeem is tijdelijk
uitgeschakeld omdat er
niet aan de werkings-
voorwaarden van de
sensor voor (tempera-
tuur, enz.) wordt vol-
daan.
De bediening van de
volgende systemen
wordt mogelijk onder-
broken:
• PCS (Pre-Crash Safety-
systeem) (indien
aanwezig).
• LDA (Lane Departure
Alert) (indien
aanwezig);
• Automatic High Beam-
systeem (indien
aanwezig)Het systeem kan worden
bediend wanneer er aan
de werkingsvoorwaar-
den van de sensor voor
(temperatuur, enz.) wordt
voldaan. Schakel het
systeem uit, wacht een
poosje en schakel het
systeem weer in.
Het gedeelte van de
voorruit vóór de sensor
voor is beslagen of er
zit vuil, regen, ijs,
sneeuw o.i.d. op de
voorruit.
De bediening van de
volgende systemen
wordt mogelijk onder-
broken:
• PCS (Pre-Crash Safety-
systeem) (indien
aanwezig).
• LDA (Lane Departure
Alert) (indien aanwe-
zig);
• Automatic High Beam-
systeem (indien
aanwezig)Schakel het systeem uit,
verwijder het vuil, de
wasem, het ijs e.d. van
de voorruit en schakel
het systeem weer in.
(→Blz. 265)
Waarschuwings-
meldingDetailsCorrectieprocedure
VERSO_OM_Europe_OM64517E.book Page 557 Wednesday, December 14, 2016 3:33 PM

5
577 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aan-
duiding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk in noodgevallen.
●Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 639)
■Nadat de band verwisseld is (auto's met bandenspanningswaarschu-
wingssysteem)
Het bandenspanningswaarschuwingssysteem moet worden gereset.
(→Blz. 469)
■Bij gebruik van het reservewiel (auto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aan-
gegeven door het bandenspanningswaarschuwingssysteem. Verder zal, als
u het reservewiel monteert nadat het waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit lampje blijven branden.
■Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Plaats het compacte reservewiel aan de achterzijde van de auto. Voer
onderstaande stappen uit en monteer sneeuwkettingen op de voorwielen.
Monteer het compacte reservewiel links of rechts achter.
Vervang het wiel met de lekke voorband door het wiel dat van de
achterzijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 577 Wednesday, December 14, 2016 3:33 PM

582 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517E
OPMERKING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is.
■Rijd voorzichtig over oneffenheden in het wegdek heen als het compacte
reservewiel onder de auto gemonteerd is
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■Rijden met sneeuwkettingen en het compacte reservewiel
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■Bij het vervangen van banden (auto's met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspan-
ningssensoren en -zenders contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige omdat de bandenspanningssensoren en -zenders bescha-
digd kunnen raken als er niet voorzichtig mee wordt omgegaan.
VERSO_OM_Europe_OM64517E.book Page 582 Wednesday, December 14, 2016 3:33 PM
