5648-2. Åtgärder i en akut situation
OM42753SE
(I förekommande fall)
Indikerar att det finns smuts, regn, kondens, is,
snö och liknande framför kamerasensorn på vind-
rutan.Följande system blir tillfälligt ur drift:
• PCS (Aktivt krockskyddssystem)
• LDA (Aktiv körfilsvarning med styrningskon-troll)
• RSA (Vägskyltsigenkänning)
• Aktiv farthållare
• Automatiskt helljus
 Stäng av systemet, ta bort smuts, regn,
kondens, is, snö eller liknande från vindru-
tan och slå på systemet igen.
(I förekommande fall)
LDA-systemet har tillfälligt stängts av på grund av
funktionsstörning i en annan sensor än kamera-
sensorn.
En summerton hörs också.
 Stäng av LDA-systemet och följa anvis-
ningarna för felsökning av varningsmedde-
landen. Kör bilen en kort stund och slå
därefter på LDA-systemet igen.
(I förekommande fall)
Indikerar funktionsstörning i det aktiva krock-
skyddssystemet En summerton hörs också.
 Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
(I förekommande fall)
Indikerar funktionsstörning i BSM (dödavinkelvar-
naren)
En summerton hörs också.
 Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalif ikationer och utrust-
ning kontrollera bilen.
VarningsmeddelandeDetaljer/Åtgärder
(Gul) (Blinkar)
(Gul)
(Blinkar)
OM42753SE.book Page 564 Friday, August 12, 2016 10:56 AM

5888-2. Åtgärder i en akut situation
OM42753SE
VA R N I N G
nVid bruk av nödhjul (i förekommande fall)
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
Nedanstående system kan inte enbart utnyttjas till fullo, det kan dessutom
inverka negativt på komponenterna i drivlinan:
• Dynamic Torque Control AWD (modeller med AWD)
n Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
• VSC/Trailer Sway Control
•TRC
• Farthållare (i förekommande fall)
• Aktiv farthållare
(i förekommande fall)
•EPS
• LDA (Aktiv körfilsvarning med
styrningskontroll)
(I förekommande fall)
• PCS (aktivt krockskyddssystem)
(i förekommande fall) • Hjälpsystem vid utförskörning
(i förekommande fall)
• Backkamera (i förekommande fall)
• Toyota parkeringsassistans
(i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• 360°-monitor (i förekommande fall)
• Navigationssystem
(i förekommande fall)
OM42753SE.book Page 588 Friday, August 12, 2016 10:56 AM

6609-2. Specialinställningar
OM42753SEn
Elöppnad baklucka*1 (
 Sid. 109)
*1: I förekommande fall
*2: När draganordningen är monterad kan den rörelsestyrda sensorn inte
fungera.
*3: Öppningsläget ställs in med reglaget till elbakluckan. ( Sid. 114)
n
Elektroniskt lås- och startsystem* (  Sid. 126) och trådlös
fjärrkontroll ( Sid. 99, 103, 109)
*: I förekommande fall
FunktionStandard-
inställningAnpassad
inställning
Rörelsestyrd sensor*1, 2PåAvstängd—OO
Öppningsvinkel5
1 till 4
—O—Användar-
inställning
*3
Summertonens ljudvolym3
1
—O—
2
Summerton*1
När bakluckan
börjar röra sig:
På
Medan
bakluckan
är i rörelse: Avstängd
Alla på
——O
Alla av
När bakluckan
börjar röra sig:
AvstängdMedan
bakluckan är
irörelse: På
123
FunktionStandardin- ställningAnpassad
inställning
Ljud- och ljussignal
(Varningsblinkers)PåAvstängdO—O
Tiden innan automatiskt
dörrlås aktiveras om dörren
inte öppnas efter att den
låsts upp
30 sekunder
60 sekunder
——O
120 sekunder
123
OM42753SE.book Page 660 Friday, August 12, 2016 10:56 AM

6629-2. Specialinställningar
OM42753SEn
Toyota parkeringssensor*1, 2 (Sid. 302)
*1: I förekommande fall
*2: Endast modeller med 8-sensortyp
n
Automatisk styrning av belysning ( Sid. 228)
*: I förekommande fall
n
Körriktningsvisare ( Sid. 224)
FunktionStandardin-
ställningAnpassad
inställning
Avkänningsavstånd för
främre mittensensor Långt NäraO—O
Avkänningsavstånd för
bakre mittensensor Långt Nära
O—O
Summervolym Nivå 3 Nivå 1 till 5
O—O
Inställning av display Alla sensorer
visas Display
avstängd
O—O
123
FunktionStandardin- ställningAnpassad
inställning
Ljussensorns känslighet*Standard–2 till 2O—O
”Follow me home”*
(Tidslängd innan strålkas-
tarna automatiskt släcks)30 sekunder
60 sekunder
——O90 sekunder
120 sekunder
Automatiskt helljus*
(Aktivera/inaktivera funk-
tionen)PåAvstängd——O
123
FunktionStandardin- ställningAnpassad
inställning
Antal blinkningar för kör-
riktningsvisarna3
Avstängd
——O
4
5
6
7
123
OM42753SE.book Page 662 Friday, August 12, 2016 10:56 AM

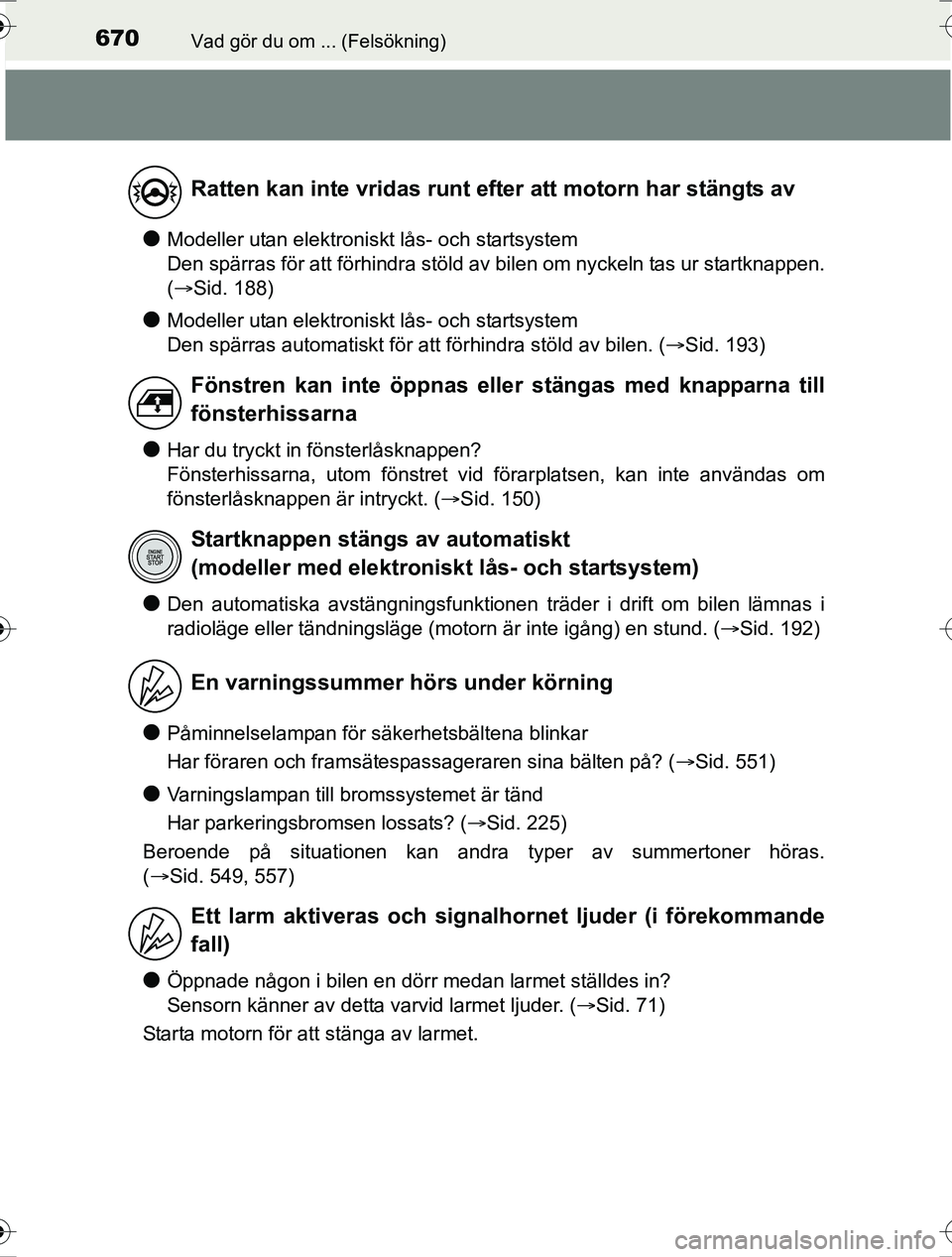

670Vad gör du om ... (Felsökning)
OM42753SE
lModeller utan elektroniskt lås- och startsystem
Den spärras för att förhindra stöld av bilen om nyckeln tas ur startknappen.
( Sid. 188)
lModeller utan elektroniskt lås- och startsystem
Den spärras automatiskt för att förhindra stöld av bilen. (Sid. 193)
lHar du tryckt in fönsterlåsknappen?
Fönsterhissarna, utom fönstret vid förarplatsen, kan inte användas om
fönsterlåsknappen är intryckt. ( Sid. 150)
lDen automatiska avstängningsfunktionen träder i drift om bilen lämnas i
radioläge eller tändningsläge (motorn är inte igång) en stund. ( Sid. 192)
lPåminnelselampan för säkerhetsbältena blinkar
Har föraren och framsätespassageraren sina bälten på? (Sid. 551)
lVarningslampan till bromssystemet är tänd
Har parkeringsbromsen lossats? (Sid. 225)
Beroende på situationen kan andra typer av summertoner höras.
( Sid. 549, 557)
lÖppnade någon i bilen en dörr medan larmet ställdes in?
Sensorn känner av detta varvid larmet ljuder. ( Sid. 71)
Starta motorn för att stänga av larmet.
Ratten kan inte vridas runt efter att motorn har stängts av
Fönstren kan inte öppnas eller stängas med knapparna till
fönsterhissarna
Startknappen stängs av automatiskt
(modeller med elektroniskt lås- och startsystem)
En varningssummer hörs under körning
Ett larm aktiveras och signal hornet ljuder (i förekommande
fall)
OM42753SE.book Page 670 Friday, August 12, 2016 10:56 AM

674Alfabetiskt register
OM42753SE
Batteri ....................................... 494Batteri, kontroll ...................... 494
Förberedelser och kontroll
före vintern.......................... 342
Om batteriet urladdas ........... 611
Varningsmeddelande ............ 562
Belysning Automatiskt helljussystem .... 233
Bagagerumsbelysning ......... 115
Byte av glödlampor ............... 525
Dimljus, reglage .................... 237
Entrébelysning ...................... 440
Invändig belysning ................ 438
Kupébelysning ...................... 439
Körriktningsvisare, spak ........ 224
Läslampor ............................ 439
Sminkspegelbelysning .......... 458
Startknappsbelysning
(tändningslåsbelysning) ...... 438
Strålkastare, omkopplare ...... 228
Watt-tal.................................. 651
Bildskärm Aktiv farthållare ..................... 282
Färdinformation ....................... 94
Information om bränsleförbrukning ................ 94
Informationsdisplay ................. 87
LDA (Aktiv körfilsvarning)...... 273
Toyotas parkeringsassistans, sensor ................................. 303
Varningsmeddelanden .......... 557
Bluetooth
®*
Handsfree-system (för mobiltelefon) ....................... 408
Ljudanläggning ..................... 406
Bogsering
Bogsering med bogserlina .... 543
Bogserögla ............................ 543
Köra med släp ....................... 174
Trailer Sway Control ............. 336
Borttagning av frost från vindruta .......................... 431 Bromsar
Parkeringsbroms................... 225
Signal vid nödbromsning ...... 336
Varningslampa ...................... 549
Bromsassistans ....................... 335
Bromsljus/bakljus
Byte av glödlampor ............... 534
Bränsle ..................................... 635
Bränslefilter ................... 500, 623
Bränslemätare ........................ 84
Bränslepumpens avstängningssystem ........... 548
Information ............................ 652
Kapacitet ............................... 635
Om du kör slut på bränslet i tanken och motorn
stannar ............................... 623
Tanka .................................... 245
Typ ........................................ 635
Varningslampa/ meddelande................ 551, 568
Bränslefilter...................... 500, 623
Bränslepumpens avstängningssystem............. 548
BSM (Dödavinkelvarnare) ....... 326 Backvarnare för korsande trafik.................................... 332
Dödavinkelvarnare, funktion ............................... 329
Byte
Däck.............................. 577, 590
Elektronisk nyckel, batteri ..... 518
Fjärrkontrollnyckel, batteri ................................. 518
Glödlampor ........................... 525
Säkringar .............................. 521
Bältespåminnare för framsätespassageraren ....... 551
Bärbar askkopp ....................... 459
OM42753SE.book Page 674 Friday, August 12, 2016 10:56 AM

677Alfabetiskt register
OM42753SE
GlödlamporByte ....................................... 525
Watt-tal.................................. 651
Golvmattor ................................. 26
Handsfree-system (för mobiltelefon)
*................. 408
Handskfack............................... 442
Handtag .................................... 462
Handtag till domkraft ................. 578, 583, 592
Hastighetsmätare....................... 84
Hjälpsystem vid start i motlut ..................................... 335
Hjälpsystem vid utförskörning ......................... 324
Högt monterat bromsljus
Byte ....................................... 534 Identifiering .............................. 631
Bil .......................................... 631
Motor..................................... 632
Indikeringslampor ..................... 78
Information om bränsleförbrukning ................. 94
Informationsdisplay .................. 87 Aktiv farthållare ..................... 282
Byta display ............................ 88
Färdinformation....................... 94
LDA (Aktiv körfilsvarning) ..... 273
Språk ...................................... 91
Toyotas parkeringsassistans,
sensor................................. 303
Varningsmeddelanden .......... 557
Inkörningsperiod ..................... 163
Instrumentgrupps-belysning .... 85
Intercooler ................................ 493
Invändig backspegel ............... 145
G
H
I
*: Se instruktionsboken till navigations/multimediasystemet.
OM42753SE.book Page 677 Friday, August 12, 2016 10:56 AM

682Alfabetiskt register
OM42753SE
OljaBakre differentialolja ............. 645
Fördelningsväxellåda, olja .... 648
Manuell växellådsolja ............ 647
Motorolja ............................... 636
Parkeringsassistans
*
Parkeringsbroms ..................... 225 Funktion ................................ 225
Parkeringsbromsen ansatt, varningsmeddelande .......... 560
Parkeringsbromsen ansatt, varningssummer ..... 549
Parkeringssensorer (Toyota
parkeringssensor) ................. 302
PCS (aktivt krockskyddssystem) ............. 254
Funktion ................................ 254
Sätta på/stänga av systemet ............ ................. 258
Varningslampa ...................... 552
Varningsmeddelande .... 564, 569
Positionsljus, fram................... 228
Byte av glödlampor ............... 534
Ljusströmbrytare ................... 228
Punktering ........................ 577, 590
På bensinstationen .................. 688 Radio......................................... 360
Radio Data System .................. 361
Ratt............................................ 143
Eluppvärmd ratt .................... 436
Inställning.............................. 143
Ljudkontroller ....................... 354
Telefonknappar ..................... 390
Ratt för manuell
nivåreglering av
strålkastarna .......................... 230
Rattlås............................... 188, 193 Rattlås,
varningsmeddelande .......... 575
Rattmonterade kontroller.......... 88
RDS ........................................... 361
O
P
R
OM42753SE.book Page 682 Friday, August 12, 2016 10:56 AM
