OM42753SE4-1. Innan du börjar köra
Köra bilen...........................160
Last och bagage ................172
Köra med släp....................174
4-2. Körrutiner Startknapp (modeller utan elektroniskt
lås-
och startsystem) ..............186
Startknapp (modeller med elektroniskt
lås- och startsystem) .......189
Automatväxellåda (med S-läge) ....................196
Automatväxellåda (med M-läge) ...................203
Multidrive ...........................211
Manuell växellåda ..............220
Körriktningsvisare, spak.....224
Parkeringsbroms................225
DPF (Partikelfilter)/DPNR (Diesel Particulate-NOx
Reduction) .......................226
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...228
Automatiskt helljus .............233
Dimljus, reglage .................237
Vindrutetorkare och spolare .............................239
Bakrutetorkare och spolare .............................243 4-4. Tanka
Öppna tanklocket ........................ 245
4-5. Använda körstödssystemen
Toyota Safety Sense ......... 248
PCS (Aktivt krockskyddssystem)........ 254
LDA (Aktiv körfilsvarning).................. 269
RSA (Vägskyltsigenkänning) ... 277
Aktiv farthållare ................. 282
Farthållare ......................... 295
Fartbegränsare.................. 299
Toyota parkeringssensor ........... 302
Låsknapp för allhjulsdrift
(AWD-modeller) .............. 311
Stop&Start-system ............ 312
Hjälpsystem vid utförskörning ................... 324
BSM (Dödavinkelvarnare)........ 326
• Dödavinkelvarnare, funktion ......................... 329
• Backvarnare för korsande trafik .............. 332
Förarstödssystem.............. 335
4-6. Körtips Råd för vinterkörning ......... 342
Terrängfordon, säkerhetsanvisningar ...... 346
4Körning
OM42753SE.book Page 3 Friday, August 12, 2016 10:56 AM

21Bildregister
OM42753SEVarningsblinker, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 538
Toyota parkeringssensor, reglage
*2 . . . . . . . . . . . . . . . . Sid. 302
360°-monitor, reglage
*1, 2
VSC OFF, reglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 337
Körlägesväljare
*2 . . . . . . . . . . . . . . . . . . . . . . . Sid. 198, 205, 213
Sportläge, knapp
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 221
Stop&Start, avstängningsknapp
*2. . . . . . . . . . . . . . . . . . Sid. 313
Framsäte, stolvärme, reglage
*2. . . . . . . . . . . . . . . . . . . . Sid. 436
Tilläggsvärmare, strömbrytare
*2. . . . . . . . . . . . . . . . . . . Sid. 433
Avfrostare för vindrutetorkare, reglage
*2. . . . . . . . Sid. 420, 428
Eluppvärmning av vindruta, reglage
*2 . . . . . . . . . . . . . . Sid. 428
AUX-ingång/USB-ingång
*1, 2 . . . . . . . . . . . . . . Sid. 357, 378, 384
Eluttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 460
Eluppvärmda stolar, reglage
*2. . . . . . . . . . . . . . . . . . . . . Sid. 436
*1: Se instruktionsboken till navigations- och multimediasystemet.
*2: I förekommande fall
1
2
3
4
5
6
7
8
9
10
OM42753SE.book Page 21 Friday, August 12, 2016 10:56 AM

391-1. För säker körning
1
OM42753SE
Trygghet och säkerhet

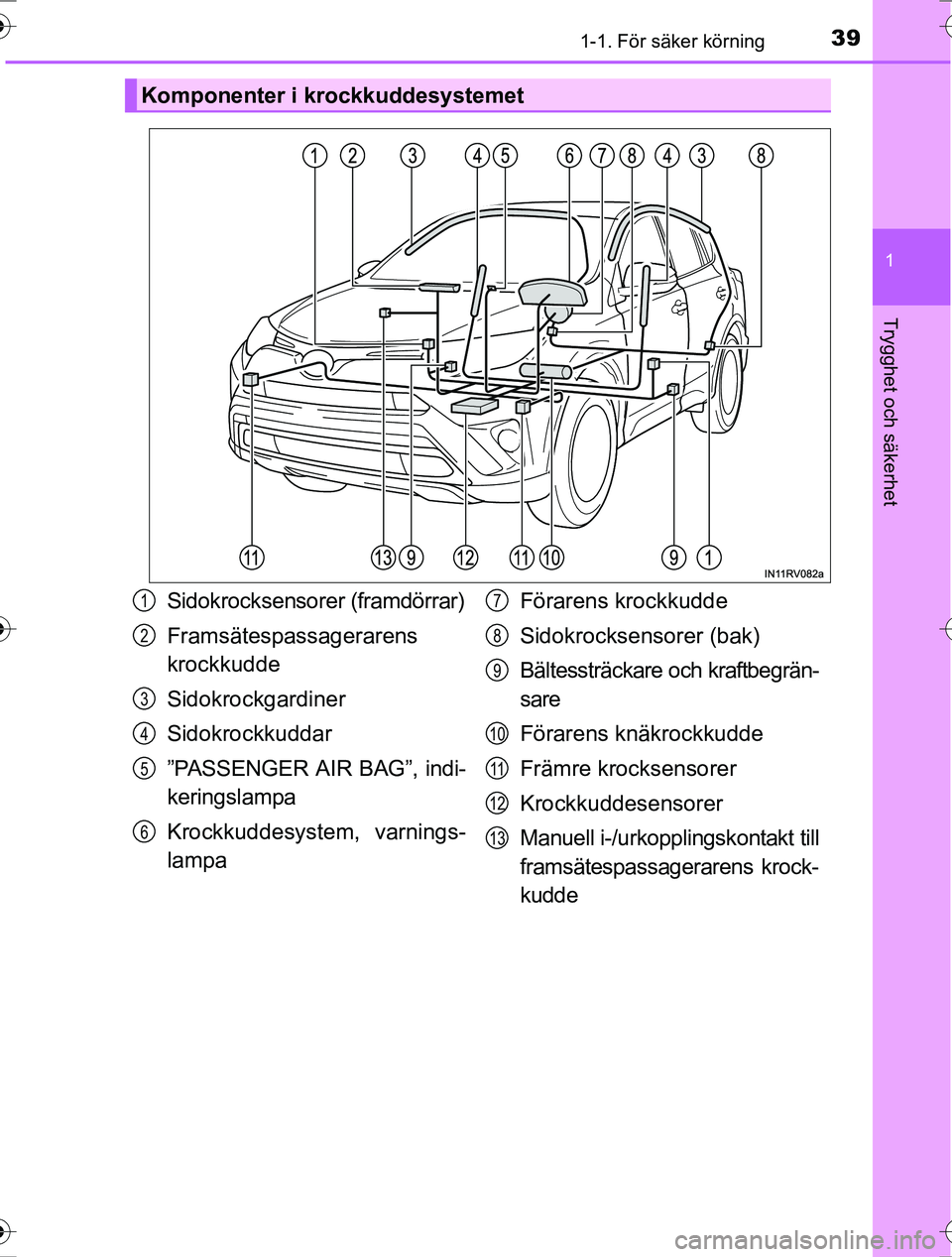

Komponenter i krockkuddesystemet
Sidokrocksensorer (framdörrar)
Framsätespassagerarens
krockkudde
Sidokrockgardiner
Sidokrockkuddar
”PASSENGER AIR BAG”, indi-
keringslampa
Krockkuddesystem, varnings-
lampaFörarens krockkudde
Sidokrocksensorer (bak)
Bältessträckare och kraftbegrän-
sare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde1
2
3
4
5
6
7
8
9
10
11
12
13
OM42753SE.book Page 39 Friday, August 12, 2016 10:56 AM

401-1. För säker körning
OM42753SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion star-
tas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
VA R N I N G
n Säkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är de första 5–7,5 cm
från utlösningspunkten, får du god säkerhetsmarginal om du sitter 25 cm
från förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till föra-
rens bröstben. Om du sitter närmare än 25 cm nu kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något.
Trots att bilens konstruktion kan variera kan många förare hålla ett
avstånd på 25 cm, även om förarstolen är långt framskjuten, genom att
ryggstödet lutas något bakåt. Om ett bakåtlutat ryggstöd gör det svårt
för dig att se vägen framför dig kan du höja din sittställning genom att
sitta på en stadig dyna som inte glider på sätet eller höja sätet om din bil
har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot ditt bröst istället för mot huvud och hals.
Sätet ska justeras enligt rekommendationerna ovan så länge du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
OM42753SE.book Page 40 Friday, August 12, 2016 10:56 AM

701-2. Stöldskydd
OM42753SE
Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Stäng av motorn och be samtliga passagerare lämna bilen, kontrollera
att alla dörrar är stängda.
Använda låsfunktionen (modeller med elektroniskt lås- och startsys-
tem):
Vidrör på sensorområdet på ytterhandtaget två gånger inom
5 sekunder.
Med fjärrkontrollnyckeln:
Tryck på två gånger inom 5 sekunder.
Använda låsfunktionen (modeller med elektroniskt lås- och startsys-
tem): Fatta tag i det yttre dörrhandtaget.
Använda fjärrkontrollen: Tryck på .
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
n Säkerhetsåtgärder beträf fande dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns männis-
kor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM42753SE.book Page 70 Friday, August 12, 2016 10:56 AM

741-2. Stöldskydd
OM42753SE
Rörelsedetektorn känner av inkräktare eller rörelse inne i bilen. Om en
inkräktare, eller en rörelse, känns av går larmet igång.
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in samtidigt med larmet. (Sid. 71)
nUrkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn stängs av innan du ställer in larmet eftersom
den reagerar på rörelser i bilen.
Stäng av motorn med startknappen.
Tryck på rörelsedetektorns
avstängningsknapp.
För att ställa in larmet med rörel-
sedetektorn urkopplad måste
larmet ställas in högst fem minu-
ter efter att sensorn kopplats ur.
Rörelsedetektorn återgår till
aktivt läge varje gång startknap-
pen vrids till läge ”ON” (modeller
utan elektroniskt lås- och start-
system) eller trycks till tändnings-
läge (modeller med elektroniskt
lås- och startsystem).
Rörelsedetektor
1
2
OM42753SE.book Page 74 Friday, August 12, 2016 10:56 AM

751-2. Stöldskydd
1
OM42753SE
Trygghet och säkerhet
nUrkoppling och automatisk åter inkoppling av rörelsedetektor
l Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
l Modeller utan elektroniskt lås- och startsystem: När startknappen vrids till
läge ”ON”, eller om dörrarna låses upp med fjärrkontrollen efter det att rörel-
sedetektorn inaktiverats, kommer den att aktiveras på nytt.
l Modeller med elektroniskt lås- och startsystem: När rörelsedetektorn är
avstängd, kopplar du åter in den med en tryckning på startknappen eller
genom att dörrarna låses upp med den elektroniska lås- och startfunktionen,
eller fjärrkontrollen.
l Rörelsedetektorn kopplas åter in automatiskt när larmsystemet avaktiveras.
n Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Ultrasoniska vågor från apparater som t.ex. rörelsedetektor i andra fordon
• Människor i rörelse utanför bilen
l Platser där starka vibrationer eller buller förekommer, eller situationer när
bilen utsätts för upprepade stötar eller vibrationer:
• Om bilen är parkerad i ett garage
• När bilen transporteras på färja, trailer, tåg etc.
• Om is avlägsnas från bilen
• Om bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt
• När bilen befinner sig i hagel eller åskväder
l
Ett fönster eller takluckan (i förekom-
mande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
l Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
OM42753SE.book Page 75 Friday, August 12, 2016 10:56 AM

761-2. Stöldskydd
OM42753SE
OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Montering av andra tillbehör än original Toyota-delar, eller om föremål läm-
nas mellan förarsätet och framsätespassagerarsätet kan avkänningsför-
mågan minskas.
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
