2017 TOYOTA RAV4 sensor

3094-5. Använda körstödssystemen
4
Körning
OM42753SEl
Följande situationer kan uppstå under användning:
• Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
• Hinder känns eventuellt inte av om de är för nära sensorn.
• Det finns en liten fördröjning från det att hindret känns av till indikeringen. Även vid låg hastighet finns risk för att hindret kommer inom sensorns
avkänningsområde innan indikatorn tänds och varningssignalen hörs.
• Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av när bilen närmar sig dem, även om de har känts av en gång.
• Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luft-
konditioneringen är på med hög volym.
n Om systemet är ur funktion
Fyra sensorer
l Om fordonsindikatorn fortsätter att vara tänd medan indikatorerna för bakre
hörn och mitt bak blinkar och ljudsignalen för funktionsstörning ljuder i cirka
7 sekunder bör du låta bilen kontrolleras av en Toyota-återförsäljare eller
Toyota-verkstad, eller annan verksamhet med motsvarande kvalifikationer
och utrustning.
l Om fordonsindikatorn och indikatorerna för bakre hörn och mitt bak blinkar
och ljudsignalen för funktionsstörning ljuder i cirka 7 sekunder ska senso-
rerna rengöras med en mjuk trasa.
Åtta sensorer
Ett meddelande visas på informationsdisplayen: Sid. 559
n Specialinställningar
Inställningen av summervolymen kan ändras.
(Funktioner som kan specialinställas
Sid. 662)
VA R N I N G
nVid användning av Toyotas parkeringssensor
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Sensorernas avkänningsområden och reaktionstider är begränsade. När
bilen är i rörelse ska du kontrollera området runt bilen (särskilt på bilens sidor).
Du bör också köra långsamt och styra bilens hastighet med hjälp av bromsen.
l Installera inga tillbehör inom sensorernas räckvidd.
OM42753SE.book Page 309 Friday, August 12, 2016 10:56 AM

3104-5. Använda körstödssystemen
OM42753SE
OBSERVERA
nVid användning av Toyotas parkeringssensor
I följande situationer fungerar systemet eventuellt inte på rätt sätt på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
l Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
l Om stötdämparen kolliderar med något.
Fyra sensorer
l Indikatorerna till sensorerna för bakre hörn och mitt bak blinkar och en
ljudsignal hörs om inga hinder känns av.
l Om indikatorerna till sensorerna för bakre hörn och mitt bak visas kontinu-
erligt utan ljudsignal.
l Om indikatorfel uppstår ska du först kontrollera sensorn.
Om felet uppstår även om sensorn inte är täckt med is, snö eller lera har
sannolikt en funktionsstörning uppstått i sensorn.
Åtta sensorer
l Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
l Om displayen visas kontinuerligt utan någon ljudsignal.
l Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
n När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM42753SE.book Page 310 Friday, August 12, 2016 10:56 AM

3264-5. Använda körstödssystemen
OM42753SE
BSM (Dödavinkelvarnare)
Dödavinkelvarnaren är ett system med två funktioner;
lDödavinkelvarnaren, funktion
Hjälper föraren ta beslut vid filbyte
l Backvarnare för korsande trafik
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
Dödavinkelvarnarens skärm och indikator, till/från
Dödavinkelvarnaren kan sättas på/stängas av på informationsdisplayen.
När systemet är påslaget tänds indikatorn på informationsdisplayen. Döda-
vinkelvarnaren och backvarnaren för korsande trafik aktiveras/inaktiveras
samtidigt.
Ytterbackspeglar, indikeringslampor
Dödavinkelvarnare, funktion:
Om ett fordon känns av i den döda vinkeln tänds indikeringslampan i ytter-
backspegeln medan körriktningsvisaren inte används. Om körriktningsvi-
saren används mot sidan där fordonet upptäckts blinkar indikeringslampan
i ytterbackspegeln.
Backvarnare för korsande trafik, funktion:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida börjar ytterbackspegelns indikatorer blinka.
: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
2
OM42753SE.book Page 326 Friday, August 12, 2016 10:56 AM

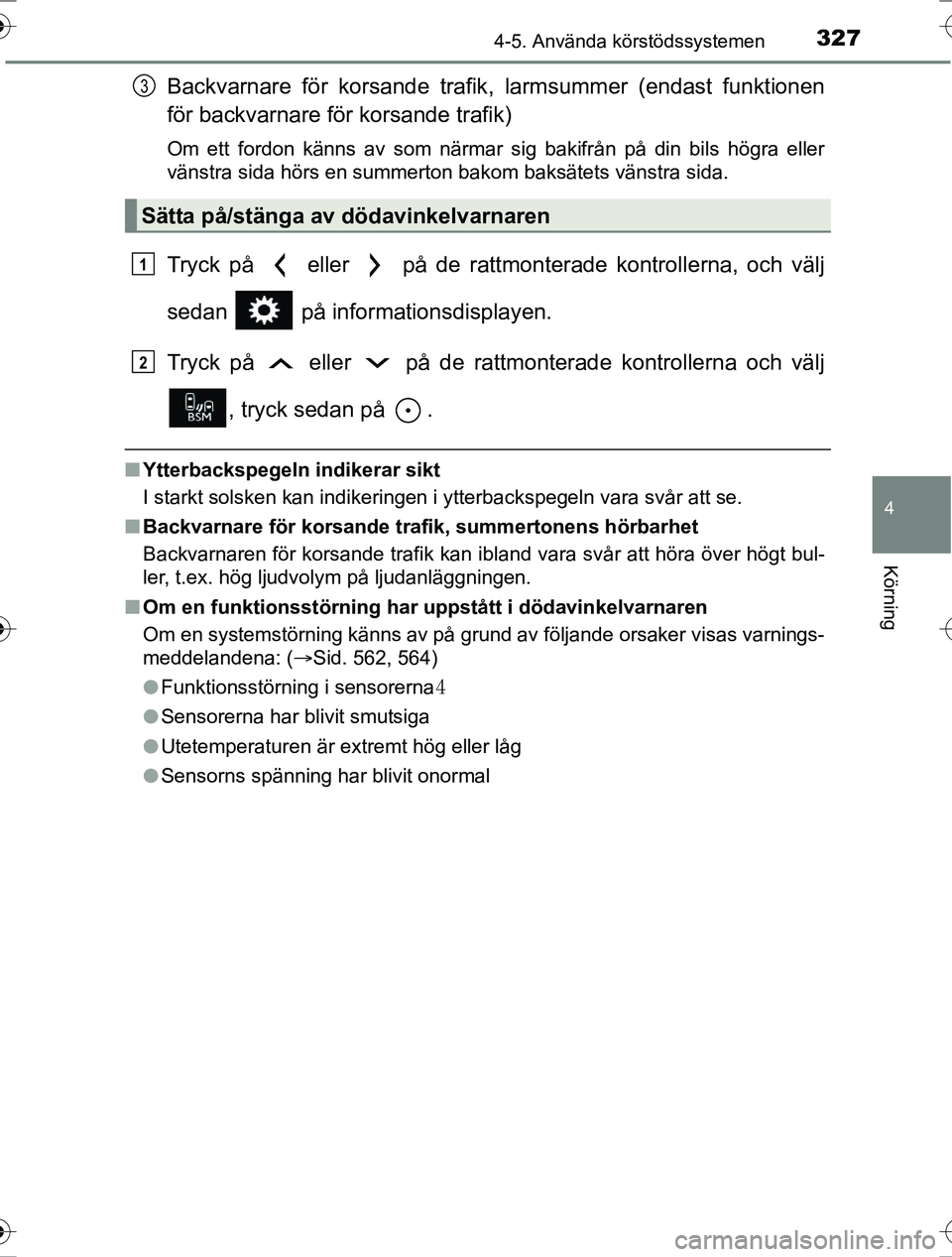

3274-5. Använda körstödssystemen
4
Körning
OM42753SE
Backvarnare för korsande trafik, larmsummer (endast funktionen
för backvarnare för korsande trafik)
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida hörs en summerton bakom baksätets vänstra sida.
Tryck på eller på de ratt monterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
n Ytterbackspegeln indikerar sikt
I starkt solsken kan indikeringen i ytterbackspegeln vara svår att se.
n Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
n Om en funktionsstörning har uppstått i dödavinkelvarnaren
Om en systemstörning känns av på grund av följande orsaker visas varnings-
meddelandena: ( Sid. 562, 564)
l Funktionsstörning i sensorerna 4
l Sensorerna har blivit smutsiga
l Utetemperaturen är extremt hög eller låg
l Sensorns spänning har blivit onormal
Sätta på/stänga av dödavinkelvarnaren
3
1
2
OM42753SE.book Page 327 Friday, August 12, 2016 10:56 AM

3284-5. Använda körstödssystemen
OM42753SE
VA R N I N G
nHantera radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
l Utsätt inte sensorn eller omgivande ytor på stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon som kommer in i avkänningsområdet känns eventuellt inte av.
Låt alltid en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
ytan om sensorn eller den omgivande ytan har utsatts för en kraftig stöt.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte bakre stötfångaren i annan färg än en officiell färg från
Toyota.
lHåll alltid sensorn och omgivande ytor
på stötfångaren rena.
OM42753SE.book Page 328 Friday, August 12, 2016 10:56 AM

3294-5. Använda körstödssystemen
4
Körning
OM42753SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Den döda vinkel som kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnare, funktion
Avkänningsområden för dödavinkelvarnaren
1
2
3
VA R N I N G
nSäkerhetsvarningar beträffa nde systemets användning
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Dödavinkelvarnaren är en kompletterande funktion som uppmärksammar
föraren på att ett fordon befinner sig i döda vinkeln. Förlita dig inte alltför
mycket på dödavinkelvarnaren. Funktionen kan inte bedöma om det är
säkert att byta fil. Att förlita sig för mycket på funktionen kan orsaka en
olycka som kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42753SE.book Page 329 Friday, August 12, 2016 10:56 AM

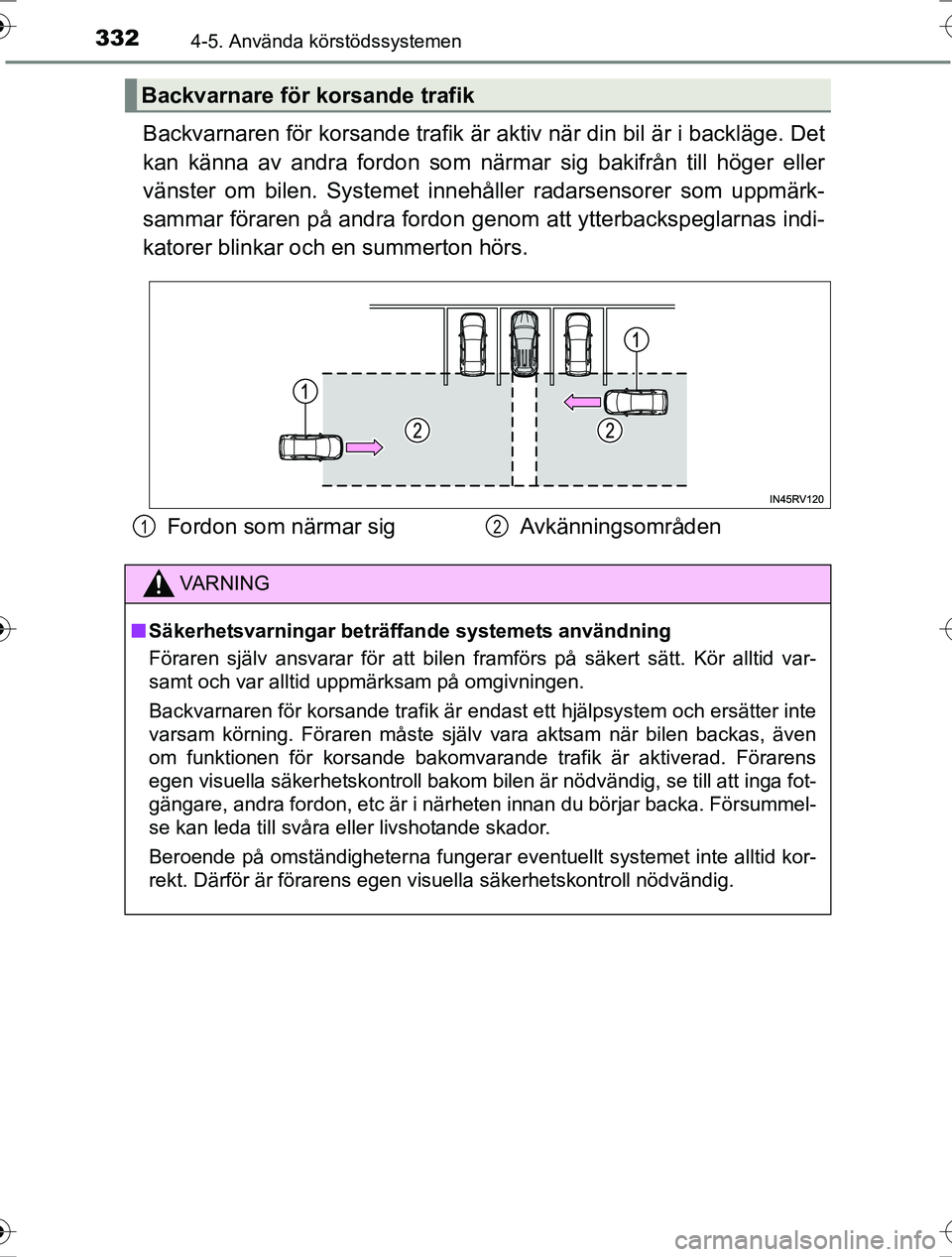

3324-5. Använda körstödssystemen
OM42753SE
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det
kan känna av andra fordon som närmar sig bakifrån till höger eller
vänster om bilen. Systemet innehåller radarsensorer som uppmärk-
sammar föraren på andra fordon genom att ytterbackspeglarnas indi-
katorer blinkar och en summerton hörs.
Backvarnare för korsande trafik
Fordon som närmar sig Avkänningsområden12
VA R N I N G
nSäkerhetsvarningar beträffa nde systemets användning
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även
om funktionen för korsande bakomvarande trafik är aktiverad. Förarens
egen visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fot-
gängare, andra fordon, etc är i närheten innan du börjar backa. Försummel-
se kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42753SE.book Page 332 Friday, August 12, 2016 10:56 AM

3344-5. Använda körstödssystemen
OM42753SEn
Omständigheter när backvarnaren för korsande trafik inte känner av ett
fordon
Backvarnaren för korsande trafik är inte avsedd att känna av följande for-
donstyper och/eller föremål.
l Små motorcyklar, cyklar, fotgängare, etc.
*
lFordon som närmar sig rakt bakifrån
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
lFordon som kör bort från din bil
l Fordon som närmar sig från parkeringsplatser som är belägna nära din bil
*
lFordon som backar in i parkeringsplatsen bredvid din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
n Omständigheter när backvarnaren för korsande trafik eventuellt inte
fungerar på rätt sätt
Backvarnaren för korsande trafik känner eventuellt inte av fordon under föl-
jande omständigheter:
l Om is eller lera, etc., har fastnat på bakre stötfångaren
l Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
l Om flera fordon ständigt närmar sig
l Parkering i trubbig vinkel
l Om ett fordon närmar sig med hög fart
l Vid parkering på en brant sluttning t.ex. backar, en sänka i vägen etc.
l Strax efter att dödavinkelvarnaren ställdes in i aktivt läge
l Strax efter att motorn startats med dödavinkelvarnaren inställd i aktivt läge
l Vid bogsering av släpvagn (med draganordning)
l Fordon som sensorerna inte kan känna
av på grund av hinder
OM42753SE.book Page 334 Friday, August 12, 2016 10:56 AM
