2017 TOYOTA PRIUS PLUS sensor

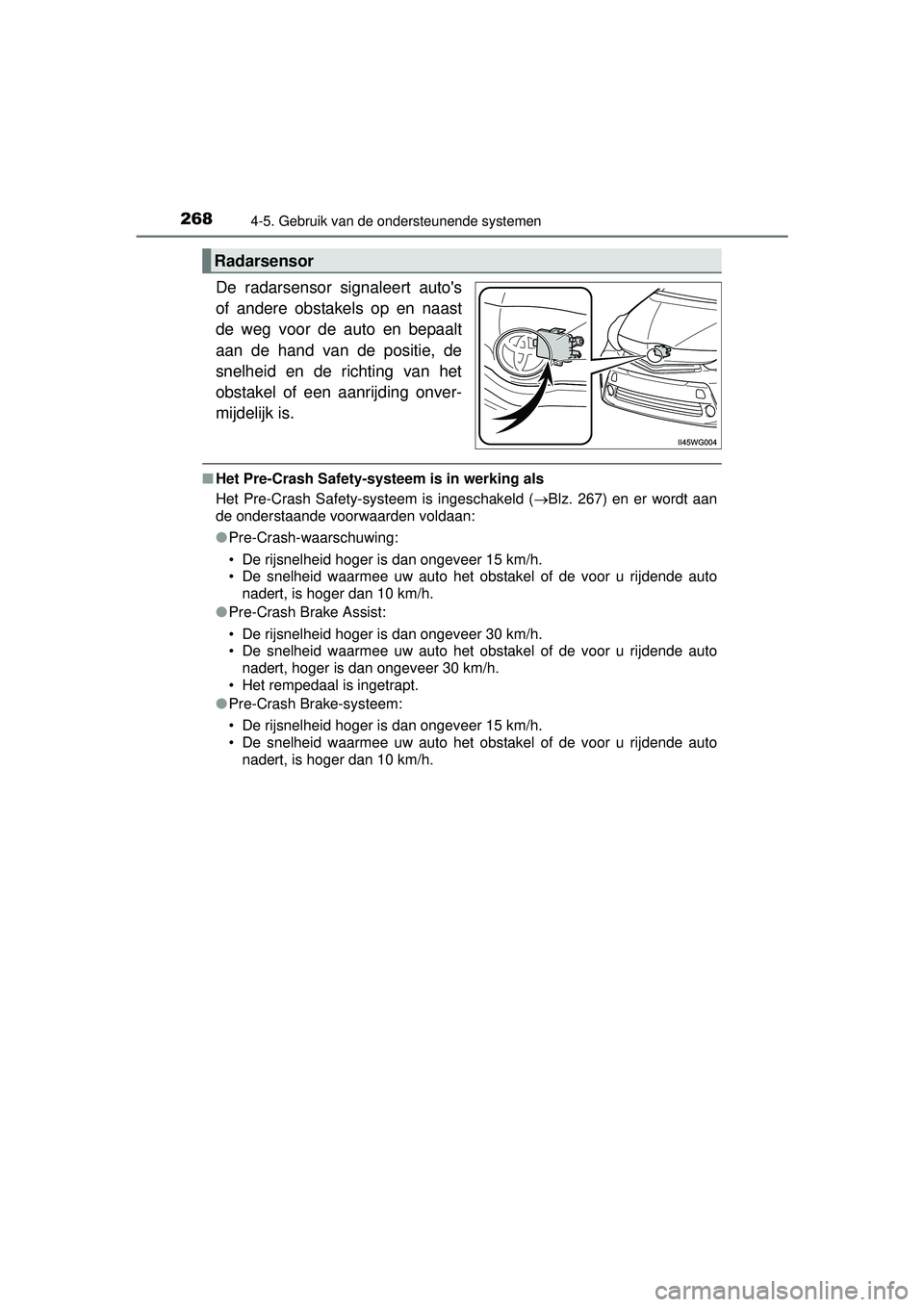

2684-5. Gebruik van de ondersteunende systemen
PRIUS +_OM_OM47B24E_(EE)
De radarsensor signaleert auto's
of andere obstakels op en naast
de weg voor de auto en bepaalt
aan de hand van de positie, de
snelheid en de richting van het
obstakel of een aanrijding onver-
mijdelijk is.
■Het Pre-Crash Safety-systeem is in werking als
Het Pre-Crash Safety-systeem is ingeschakeld ( Blz. 267) en er wordt aan
de onderstaande voorwaarden voldaan:
● Pre-Crash-waarschuwing:
• De rijsnelheid hoger is dan ongeveer 15 km/h.
• De snelheid waarmee uw auto het obstakel of de voor u rijdende auto
nadert, is hoger dan 10 km/h.
● Pre-Crash Brake Assist:
• De rijsnelheid hoger is dan ongeveer 30 km/h.
• De snelheid waarmee uw auto het obstakel of de voor u rijdende auto
nadert, hoger is dan ongeveer 30 km/h.
• Het rempedaal is ingetrapt.
● Pre-Crash Brake-systeem:
• De rijsnelheid hoger is dan ongeveer 15 km/h.
• De snelheid waarmee uw auto het obstakel of de voor u rijdende auto
nadert, is hoger dan 10 km/h.
Radarsensor
PRIUS +_OM_OM47B24E_(EE).book Page 268 Tuesday, May 3, 2016 2:22 PM

2694-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS +_OM_OM47B24E_(EE)■
Omstandigheden die het systeem kunnen activeren zelfs als er geen
kans op een aanrijding is
In de volgende gevallen signaleert de radarsensor mogelijk een voorwerp,
waardoor de radarsensor een kans op een frontale aanrijding signaleert en
het systeem in werking treedt.
●Als u in een linker- of rechterbocht een tegemoetkomende auto passeert.
● Als u een obstakel snel van voren nadert (bijv. een voorligger, een tol-
poortje, enz.)
● Wanneer zich boven op een helling een groot, niet-bewegend voorwerp
(billboard, laag plafond, straatlantaarn, enz.) bevindt
● Bij het rijden door smalle doorgangen of plaatsen met een laag plafond
(bruggen, tunnels, viaducten, enz.)
● Als u over een slecht wegdek rijdt
● Als op de weg een metalen object, hobbel of uitsteeksel aanwezig is
● Wanneer de voorzijde van de auto is verhoogd of verlaagd afhankelijk van
de beladingstoestand
● Als de radarsensor niet goed uitgelijnd is door blootstelling aan een harde
schok van de omgeving van de radarsensor, enz.
● Als er bij het begin van een bocht een obstakel (vangrail, enz.) naast de weg
aanwezig is
● Als de achterzijde van de auto ver ingezakt is (omdat er zware lading in de
bagageruimte vervoerd wordt, enz.)
● Als u door een stoomwolk of rookwolk rijdt
Als het systeem in bovenstaande situaties wordt geactiveerd, worden de rem-
men mogelijk met meer kracht dan normaal bediend.
■ Obstakels die niet worden waargenomen
De sensor kan geen plastic obstakels zoals pylonen waarnemen. In sommige
gevallen neemt de sensor ook geen voetgangers, dieren, fietsen, motorfiet-
sen, bomen en sneeuwhopen waar.
PRIUS +_OM_OM47B24E_(EE).book Page 269 Tuesday, May 3, 2016 2:22 PM

2704-5. Gebruik van de ondersteunende systemen
PRIUS +_OM_OM47B24E_(EE)■
Situaties waarin het Pre-Crash Safety-systeem niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed:
●Op wegen met scherpe bochten of oneffenheden
● Als een auto plotseling voor uw auto verschijnt, bijvoorbeeld op een kruising
● Als uw auto plotseling wordt gesneden, bijvoorbeeld wanneer u wordt inge-
haald
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
● Als uw auto in een slip raakt terwijl de VSC niet in werking is
● Als de wagenhoogte extreem verandert
● Wanneer de radarsensor van positie ve randert omdat de directe omgeving
van de sensor een hevige schok heeft gekregen
● Als gevolg van een grote verdraaiing van het stuurwiel wanneer er plotse-
ling een obstakel vóór de auto verschijnt
● Wanneer bij een frontale aanrijding slechts een deel van de voorzijde van
uw auto in botsing of in contact komt met een auto of een object
■ Automatisch uitschakelen van het Pre-Crash Safety-systeem
Als een storing optreedt waardoor de sensoren geen obstakels meer kunnen
waarnemen, bijvoorbeeld doordat de sensor vuil is, wordt het Pre-Crash
Safety-systeem automatisch uitgeschakeld. Het systeem wordt in dit geval
niet geactiveerd, zelfs niet wanneer er kans op een aanrijding is.
■ Als er een storing in het systeem aanwezig is of het systeem tijdelijk niet
kan worden gebruikt
Het waarschuwingslampje PCS knippert en er wordt een waarschuwingsmel-
ding weergegeven op het multi-informatiedisplay. Lees de op het multi-infor-
matiedisplay weergegeven waarschuwingsmelding en volg de aanwijzingen
op. ( Blz. 391, 404)
PRIUS +_OM_OM47B24E_(EE).book Page 270 Tuesday, May 3, 2016 2:22 PM

2734-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS +_OM_OM47B24E_(EE)
WAARSCHUWING
■Beperkingen van het Pre-Crash Safety-systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem nooit in plaats van normaal rem-
men. Dit systeem voorkomt niet in alle gevallen een aanrijding en vermin-
dert ook niet altijd de schade of het letsel. Vertrouw niet alleen op dit
systeem. Anders kunt u een ongeval veroorzaken, waardoor ernstig letsel
kan ontstaan.
Dit systeem is ontworpen om aanrijdingen te helpen voorkomen of de
schade bij een aanrijding te helpen beperken. Het systeem werkt echter per
geval anders ( Blz. 268, 269).
Daardoor levert het systeem mogelijk niet altijd dezelfde prestaties. Het
Pre-Crash Safety-systeem werkt mogelijk niet als de bestuurder het rempe-
daal intrapt of het stuurwiel draait, omdat het systeem dan mogelijk oordeelt
dat de bestuurder een uitwijkactie uitvoert.
■ Omgaan met de radarsensor
Neem de volgende voorzorgsmaatregelen in acht om ervoor te zorgen dat
het Pre-Crash Safety-systeem goed blijft functioneren.
Anders werkt het systeem mogelijk niet correct wat kan leiden tot een aan-
rijding.
● Houd de sensor en de lenskap altijd schoon.
Reinig de sensor en de lenskap met een zachte doek zodat er geen kras-
sen of beschadigingen ontstaan.
● Stel de sensor en de omgeving van de sensor niet bloot aan krachtige
schokken.
Als de sensor ook maar iets verplaatst wordt, werkt het systeem mogelijk
niet goed. Als de sensor en de omgeving van de sensor aan krachtige
schokken zijn blootgesteld, moet het desbetreffende gedeelte van de auto
altijd worden gecontroleerd en indien nodig gerepareerd door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires en plak geen stickers op de sensor, de lenskap
of in de directe omgeving.
● Wijzig of spuit de sensor en de lenskap niet.
● Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de sensor moet worden vervangen.
PRIUS +_OM_OM47B24E_(EE).book Page 273 Tuesday, May 3, 2016 2:22 PM

2814-6. Rijtips
4
Rijden
PRIUS +_OM_OM47B24E_(EE)
OPMERKING
■Repareren of vervangen van winterbanden
Laat winterbanden repareren of vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de
werking van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssen-
soren en -zenders mogelijk niet goed.
PRIUS +_OM_OM47B24E_(EE).book Page 281 Tuesday, May 3, 2016 2:22 PM

3166-1. Onderhoud en verzorging
PRIUS +_OM_OM47B24E_(EE)
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■ Bij het wassen van de voorru it (auto's met regensensor)
● Wanneer het bovenste deel van de voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de
regensensor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende
is afgekoeld, aangezien het aanraken van een hete uitlaatpijp brandwonden
kan veroorzaken.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
Uit
PRIUS +_OM_OM47B24E_(EE).book Page 316 Tuesday, May 3, 2016 2:22 PM

3186-1. Onderhoud en verzorging
PRIUS +_OM_OM47B24E_(EE)
OPMERKING
■Wassen in een autowasstraat (aut o's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in stand AUTO staat, kunnen de ruitenwis-
sers in werking treden waardoor de ruitenwisserbladen beschadigd kunnen
raken.
■ Voorkomen van beschadiging van he t panoramadak (indien aanwezig)
Neem de volgende voorzorgsmaatregelen in acht. Anders kan het opper-
vlak van het panoramadak beschadigd raken of kan de coating sneller wor-
den aangetast.
● Verwijder stof, zand en andere verontreinigingen van de auto met water
voordat u hem gaat wassen.
● Gebruik geen ruwe borstels, schrobbers of scherpe voorwerpen om het
dak te wassen. Gebruik uitsluitend zachte doeken of sponzen.
● Gebruik bij het verwijderen van vuil een mild sop en vermijd het gebruik
van producten op oliebasis (zoals glascoating of autowas), producten op
alcoholbasis (zoals ruitenreiniger) of schuurmiddelen.
Spoel na het reinigen eventueel achtergebleven sop weg met water.
● Indien ijzeroxide aanwezig is op de auto, was dit dan weg met water terwijl
u er voorzichtig overheen veegt zonder te boenen.
● Bevestig geen zuignapjes of zelfklevende voorwerpen, zoals stickers.
Verwijder het informatielabel direct van het panoramadak nadat u kennis
hebt genomen van de inhoud ervan.
● Indien zich sneeuw heeft verzameld op het dak, verwijder dit dan voorzich-
tig en vermijd dat er krassen komen op het dak.
Als zich rijp of ijs op het dak heeft verzameld, voorkom dan het gebruik
van krabbers of ontdooimiddelen.
PRIUS +_OM_OM47B24E_(EE).book Page 318 Tuesday, May 3, 2016 2:22 PM

3466-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( Blz. 396)
Het compacte reservewiel is niet voorzien van een bandenspannings-
sensor en -zender.
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanning ssensoren en -zenders geplaatst
worden, moeten de identificati ecodes van deze componenten wor-
den geregistreerd in de bandens panningswaarschuwingssysteem-
ECU en moet het bandenspanni ngswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. ( Blz. 347)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS +_OM_OM47B24E_(EE).book Page 346 Tuesday, May 3, 2016 2:22 PM
