2017 TOYOTA PRIUS PLUS stop start

20Overzicht
PRIUS +_OM_OM47B24E_(EE)
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 211
Starten van het hybridesysteem/wijzigen van de modi . Blz. 211, 214
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 383
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 452
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 416
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 220
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 220
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 384
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 115
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . Blz. 115, 118
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 110
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 3911
2
3
PRIUS +_OM_OM47B24E_(EE).book Page 20 Tuesday, May 3, 2016 2:22 PM

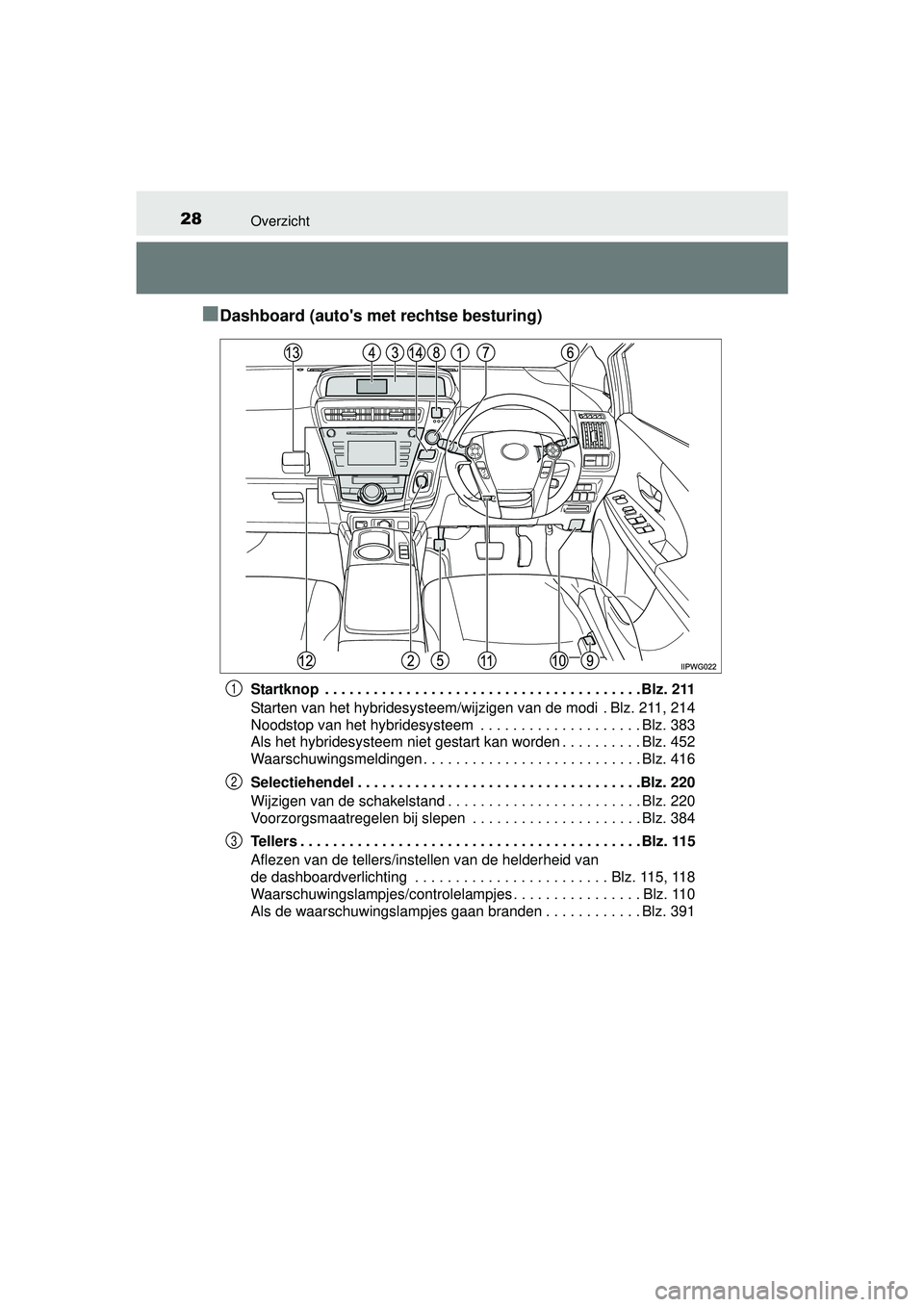

28Overzicht
PRIUS +_OM_OM47B24E_(EE)
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 211
Starten van het hybridesysteem/wijzigen van de modi . Blz. 211, 214
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 383
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 452
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 416
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 220
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 220
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 384
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 115
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . Blz. 115, 118
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 110
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 3911
2
3
PRIUS +_OM_OM47B24E_(EE).book Page 28 Tuesday, May 3, 2016 2:22 PM

871-2. Hybridesysteem
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
■Hybridesysteemindicator
■
Omstandigheden waarin de benzinemotor mogelijk niet wordt uitgescha-
keld
De benzinemotor wordt automatisch gestart en uitgeschakeld. De benzine-
motor stopt echter mogelijk niet automatisch onder de volgende omstandig-
heden:
● Tijdens de opwarmfase van de benzinemotor
● Tijdens het opladen van het batterijpakket (tractiebatterij)
● Als de temperatuur van het batterijpakket (tractiebatterij) hoog of laag is
● Als de verwarming is ingeschakeld
■ Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor
wordt opgeladen, hoeft het niet door een externe bron te worden opgeladen.
Als de auto echter gedurende lange tijd wordt geparkeerd, wordt het batte-
rijpakket (tractiebatterij) langzaam ontladen. Daarom moet u ervoor zorgen
dat er elke paar maanden gedurende minimaal 30 minuten of 16 km met de
auto wordt gereden. Als het batterijpakket (tractiebatterij) volledig ontladen
raakt en u het hybridesysteem niet meer kunt starten, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Opladen van de 12V-accu
Blz. 459
■ Als de 12V-accu leeg is, vervangen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit een paar dagen aanhoudt,
neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige. De hybridesysteemindicator geeft het uit-
gaande vermogen en het regeneratieni-
veau van het hybridesysteem weer.
(Blz. 122)
PRIUS +_OM_OM47B24E_(EE).book Page 87 Tuesday, May 3, 2016 2:22 PM

881-2. Hybridesysteem
PRIUS +_OM_OM47B24E_(EE)■
Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activeer uit veilig-
heidsoverwegingen de parkeerrem en zorg dat u stand P hebt ingeschakeld
wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er geluiden hoor-
baar zijn die afkomstig zijn van het batterijpakket (tractiebatterij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) achter de achter-
stoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesysteem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de
motor met stationair toerental draait, kunnen er geluiden hoorbaar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● U kunt via de ventilatieopeningen onder de rechter voorstoel geluid horen
dat afkomstig is van de koelventilator.
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
PRIUS +_OM_OM47B24E_(EE).book Page 88 Tuesday, May 3, 2016 2:22 PM

95
1
1-3. Antidiefstalsysteem
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■ Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregis-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
PRIUS +_OM_OM47B24E_(EE).book Page 95 Tuesday, May 3, 2016 2:22 PM

1222. Instrumentenpaneel
PRIUS +_OM_OM47B24E_(EE)
■Tellers en display worden verlicht als
Het contact AAN staat.
■ Hybridesysteemindicator
●Door de naald tijdens het rijden in het ECO-gebied te houden, rijdt u milieu-
vriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractiebatterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld.
■ ECO-controlelampje (auto's zo nder multi-informatiedisplay)
Wanneer aan alle onderstaande voorwaarden voldaan is en er milieuvriende-
lijk gereden wordt, gaat het lampje branden:
● Wanneer wordt gereden in schakelstand D
● Wanneer óf de normale modus óf de ECO-modus is geselecteerd en de EV-
modus of de Power-modus niet wordt gebruikt ( Blz. 218, 259)
● De rijsnelheid is ongeveer 130 km/h of lager.
Het ECO-controlelampje kan worden in- en uitgeschakeld. ( Blz. 121)
Laadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
PWR-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en
dergelijke).
1
2
3
4
PRIUS +_OM_OM47B24E_(EE).book Page 122 Tuesday, May 3, 2016 2:22 PM

1292. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS +_OM_OM47B24E_(EE)
Geeft de totale berekening van milieuvriendelijk rijden weer om te hel-
pen de Eco-rijtechnieken van de klant en het brandstofverbruik van de
auto te verbeteren.
Score
Berekent het totaal van Eco-Start,
Eco-Cruise en Eco-Stop en geeft
het resultaat weer.
Eco-Start
Eco-Cruise
Eco-Stop
Het brandstofverbruik gedu-
rende de laatste 10 minuten
Actueel brandstofverbruik
De geregenereerde energie
gedurende de laatste 10 minu-
ten
Een symbool staat voor 30 Wh.
Er worden maximaal 10 symbo-
len getoond.
Uitlezen van de Eco score
1
2
3
4
Uitlezen van het brandstofverbrui k en het actuele brandstofver-
bruik per minuut
1
2
3
PRIUS +_OM_OM47B24E_(EE).book Page 129 Tuesday, May 3, 2016 2:22 PM

157
3
3-2. Openen, sluiten en vergrendelen van de portieren
Bediening van elk onderdeel
PRIUS +_OM_OM47B24E_(EE)
Smart entr y-systeem met startknop
●Ontgrendelen en vergrendelen van de portieren ( Blz. 148)
● Ontgrendelen en vergrendelen van de achterklep (indien aanwezig)
( Blz. 152)
● Starten en stoppen van het hybridesysteem ( Blz. 211)
■Plaats van antenne
■ Bereik (gebieden waarin de elekt ronische sleutel wordt gesignaleerd)
Bij het starten van het hybridesysteem of veranderen van de standen van
het contact
Het systeem werkt als de elektronische sleutel zich in de auto bevindt.
De volgende handelingen kunne n worden uitgevoerd als u de
elektronische sleutel bij u hebt, bijvoorbeeld in uw zak. De
bestuurder moet de elektronische sleutel altijd bij zich hebben.
Antenne aan de buitenzijde (bestuur-
derszijde)
*1
Antenne aan de buitenzijde (voorpassa-
gierszijde)
*1, 2
Antennes in het interieur
Antenne in de bagageruimte
Antenne buiten de bagageruimte
*2
*1: Deze afbeelding is voor auto's met
linkse besturing. Voor auto's met
rechtse besturing zijn de posities van de
antennes omgekeerd.
*2: Indien aanwezig
Vergrendelen of ontgrendelen van de
portieren
Het systeem werkt als de elektroni-
sche sleutel zich binnen 0,7 m van de
portiergreep van het bestuurderspor-
tier, de portiergreep van het voorpas-
sagiersportier
* of de schakelaar
achterklep openen
* bevindt. (Alleen
de portieren die de sleutel signaleren,
kunnen worden geopend of gesloten.)
*: Indien aanwezig
1
2
3
4
5
PRIUS +_OM_OM47B24E_(EE).book Page 157 Tuesday, May 3, 2016 2:22 PM
