3476-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging
■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. ( Blz. 477)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop inge-
drukt tot het lampje van het
waarschuwingssysteem ban-
denspanning drie keer lang-
zaam knippert.
Laat het contact nog enkele minuten AAN staan en zet vervol-
gens het contact UIT.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zend ers zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
PRIUS +_OM_OM47B24E_(EE).book Page 347 Tuesday, May 3, 2016 2:22 PM

3486-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
PRIUS +_OM_OM47B24E_(EE).book Page 348 Tuesday, May 3, 2016 2:22 PM

3496-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

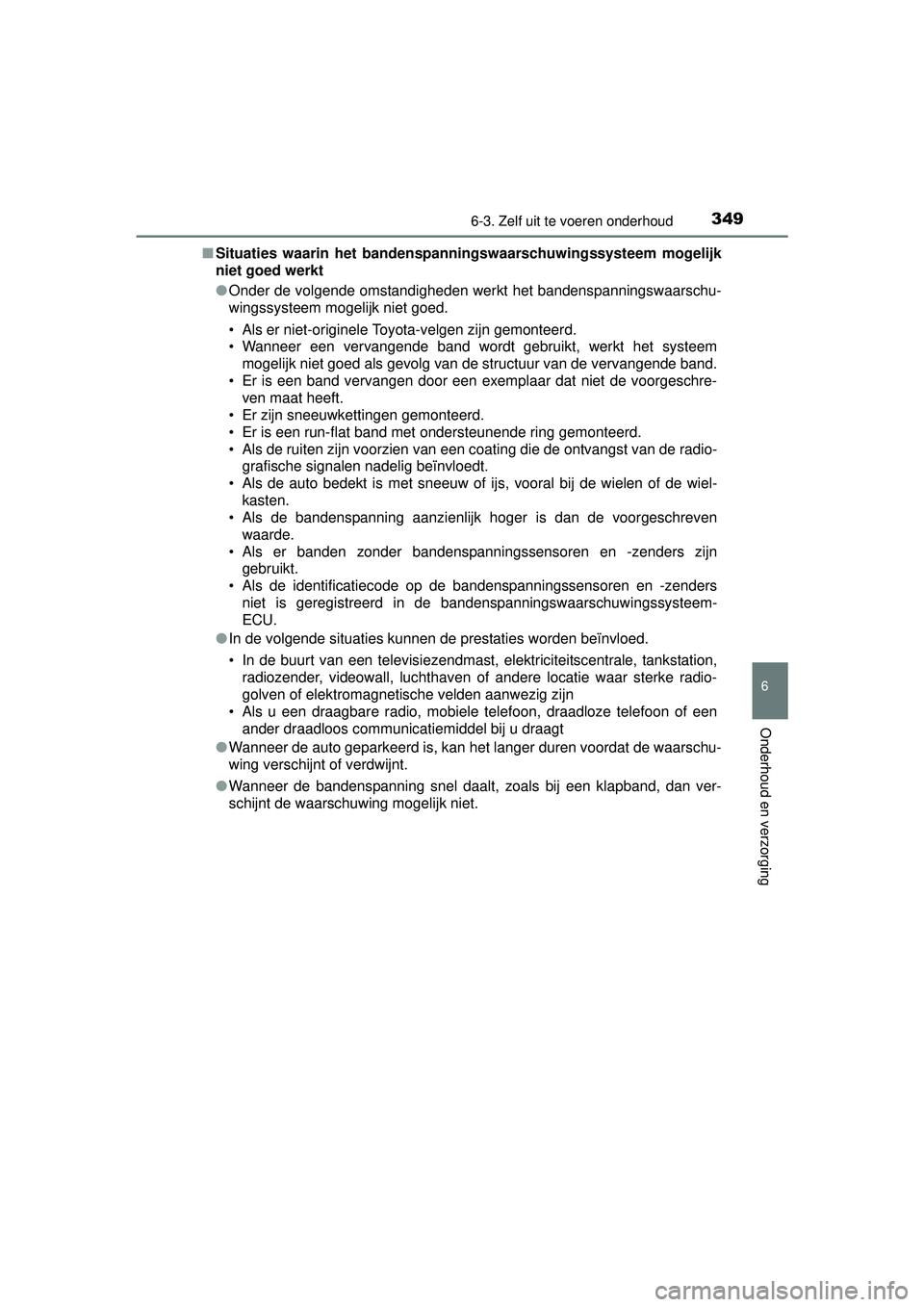

■Situaties waarin het bandenspan ningswaarschuwingssysteem mogelijk
niet goed werkt
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem
mogelijk niet goed als gevolg van de structuur van de vervangende band.
• Er is een band vervangen door een exemplaar dat niet de voorgeschre- ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio- grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
PRIUS +_OM_OM47B24E_(EE).book Page 349 Tuesday, May 3, 2016 2:22 PM

3506-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)■
De initialisatieprocedure
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de initialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■ Waarschuwingen bandenspan ningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
■ Als de initialisatie van het bandenspanningswaarschuwingssysteem
niet voltooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Na het initialiseren knippert het waarschuwingslampje lage bandenspanning
gedurende 1 minuut en blijft het tijdens het rijden nog gedurende 20 minuten
branden.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
PRIUS +_OM_OM47B24E_(EE).book Page 350 Tuesday, May 3, 2016 2:22 PM

3566-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso-
ren, zenders en ventieldopjes
● Neem voor het verwijderen en plaatsen van wielen, banden of banden-
spanningssensoren en -zenders contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven.
Anders kunnen de dopjes vast komen te zitten.
■ Voorkomen van schade aan de bandenspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( Blz. 346)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
PRIUS +_OM_OM47B24E_(EE).book Page 356 Tuesday, May 3, 2016 2:22 PM

3596-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging
Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
■ Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. ( Blz. 346)
Als een velg verbuigingen of sche uren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Lichtmetalen velgen, belangrijke aanwijzingen
PRIUS +_OM_OM47B24E_(EE).book Page 359 Tuesday, May 3, 2016 2:22 PM

3606-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

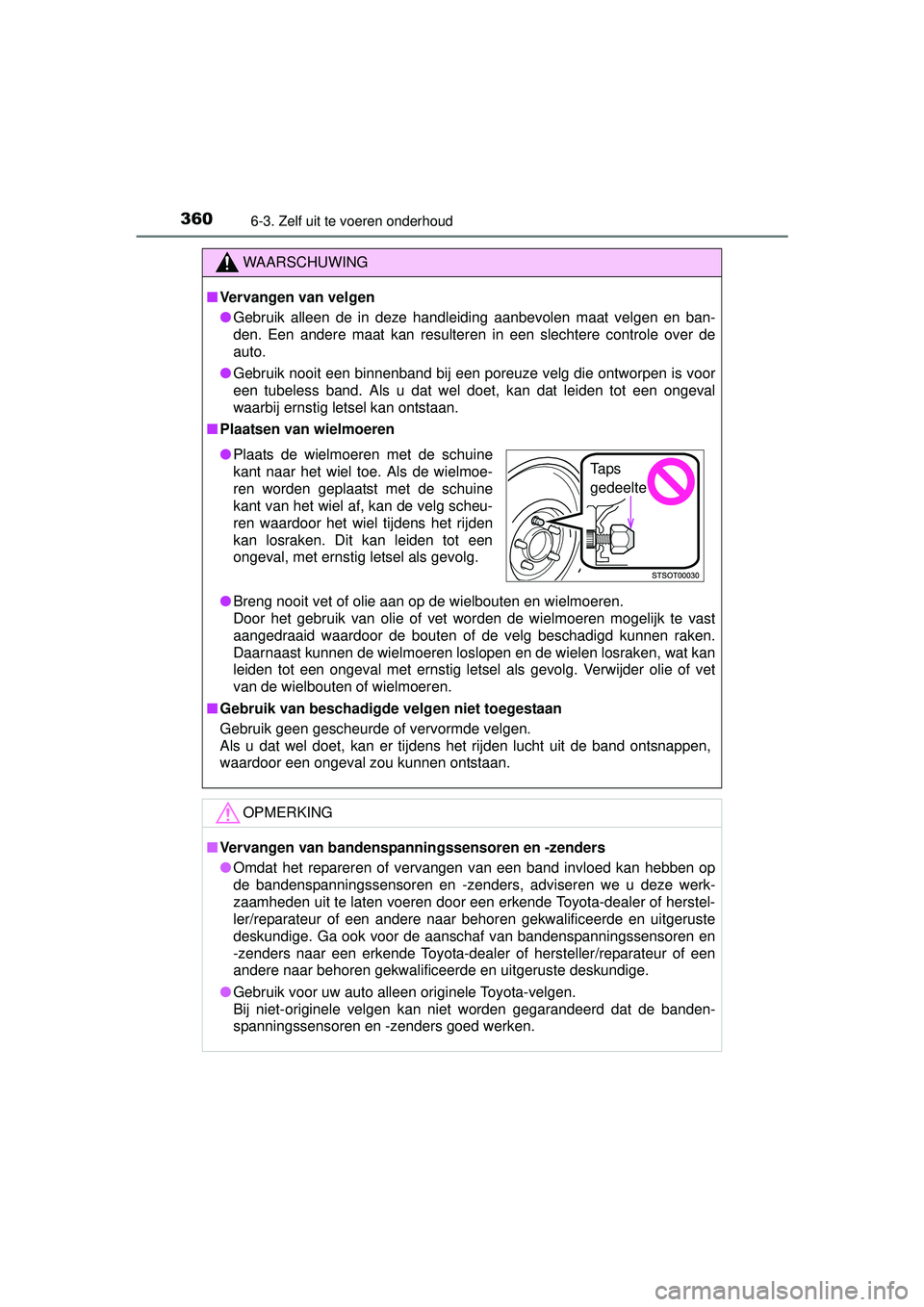

WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
OPMERKING
■Vervangen van bandenspan ningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
PRIUS +_OM_OM47B24E_(EE).book Page 360 Tuesday, May 3, 2016 2:22 PM

3987-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)
■Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■ Als het motorcontrolelampje tijd ens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uit gaat.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: Blz. 421, 435
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, contro-
leer dan of de bandenspanning in orde is en voer de initialisatie uit.
(Blz. 347)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage band enspanning gaat mogelijk branden
door een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspanning kan gaan branden door een
natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op den
duur optreedt of een veranderde bandenspanning die veroorzaakt wordt door
temperatuurveranderingen. In dat geval zal het waarschuwingslampje na een
paar minuten uitgaan als de banden weer op de juiste spanning gebracht zijn.
■ Als een wiel is vervangen door een reservewiel
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender. Bij een lekke band zal het waarschuwingslampje lage banden-
spanning niet uitgaan, ook al is het wiel met de lekke band vervangen door\
het reservewiel. Vervang het reservewiel door het wiel met de gerepareerde
band en breng de band op de juiste spanning. Het waarschuwingslampje
lage bandenspanning zal na een paar minuten uitgaan.
PRIUS +_OM_OM47B24E_(EE).book Page 398 Tuesday, May 3, 2016 2:22 PM
