2017 TOYOTA PRIUS C Manuel du propriétaire (in French)

5759-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)■
Numéro d'identification du véhicule
Le numéro d'identification du véhicule (VIN) est l'identifiant légal de
votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il est utilisé pour l'enregistrement de la propriété de votre
véhicule.
Ce numéro est gravé sous le
siège du passager avant.
Ce numéro est gravé dans
l'angle supérieur gauche du
tableau de bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.
Identification du véhicule

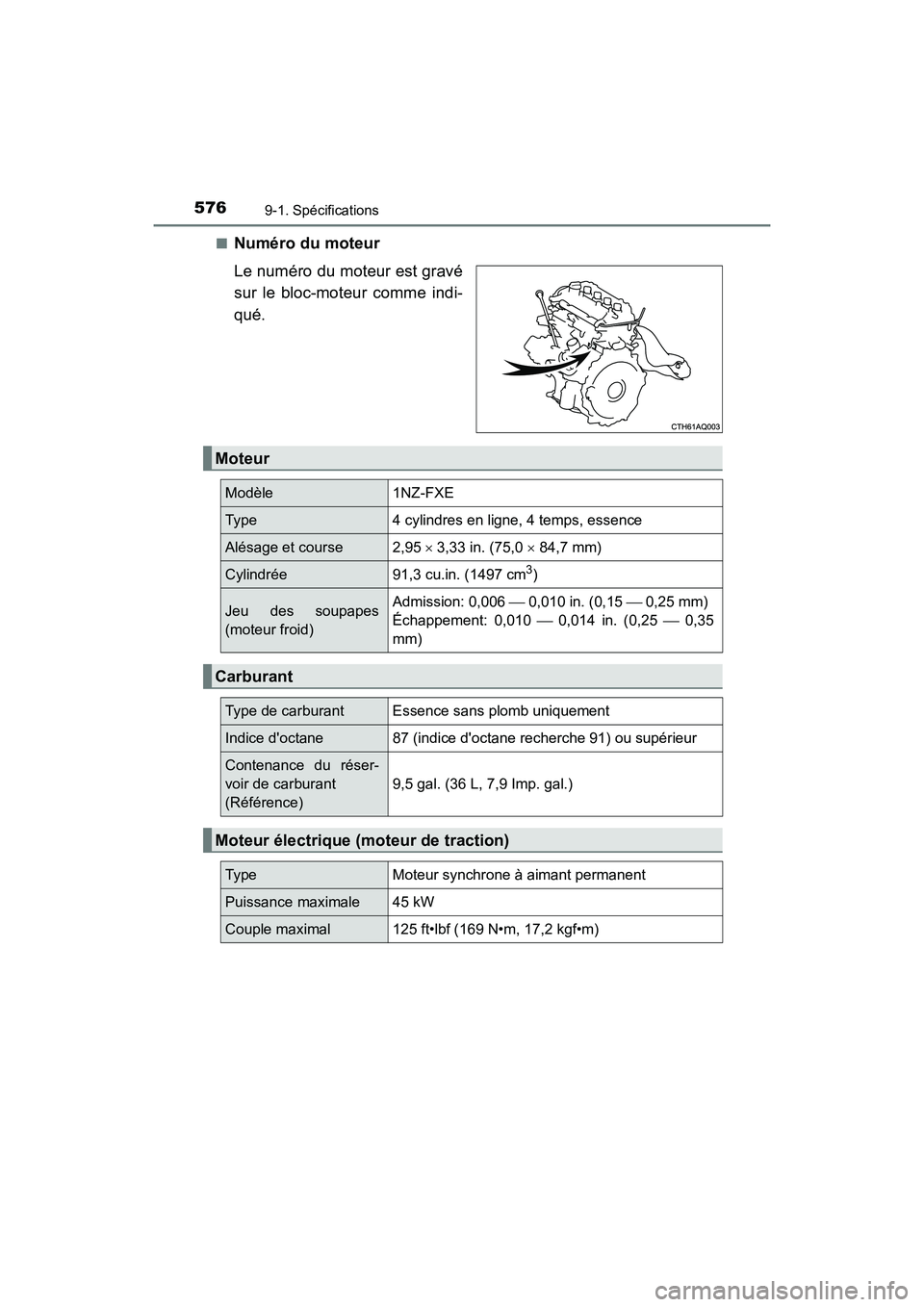

5769-1. Spécifications
PRIUS c_D (OM52J11D)■
Numéro du moteur
Le numéro du moteur est gravé
sur le bloc-moteur comme indi-
qué.
Moteur
Modèle
1NZ-FXE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 2,95  3,33 in. (75,0  84,7 mm)
Cylindrée 91,3 cu.in. (1497 cm3)
Jeu des soupapes
(moteur froid) Admission: 0,006
 0,010 in. (0,15  0,25 mm)
Échappement: 0,010  0,014 in. (0,25  0,35
mm)
Carburant
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou supérieur
Contenance du réser-
voir de carburant
(Référence) 9,5 gal. (36 L, 7,9 Imp. gal.)
Moteur électrique (moteur de traction)
Type
Moteur synchrone à aimant permanent
Puissance maximale 45 kW
Couple maximal 125 ft•lbf (169 N•m, 17,2 kgf•m)

5779-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
*: La contenance en huile moteur est une quantité de référence à utiliser lorsdu changement de l'huile moteur. Chauffez le moteur puis éteignez le sys-
tème hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la
jauge.
■
Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votre véhicule Toyota. Utilisez l'huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou une huile équivalente répondant aux critères suivants de
qualité et de viscosité.
Qualité de l'huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit
de bonnes économies de car-
burant et assure un bon démar-
rage par temps froid.
Si l'huile SAE 0W-20 n'est pas
disponible, vous pouvez utiliser
une huile SAE 5W-20. Cepen-
dant, elle doit être remplacée
par de l'huile SAE 0W-20 lors
de la prochaine vidange d'huile.
Batterie du système hybride (batterie de traction)
Type Batterie au nickel-métal hydrure
Tension 7,2 V/module
Capacité6,5 Ah (3HR)
Quantité 20 modules
Tension totale 144 V
Système de lubrification
Capacité d'huile (Vidange
et remplissage réfé-
rence
*)
Avec filtre
Sans filtre 3,9 qt. (3,7 L, 3,3 Imp. qt.)
3,6 qt. (3,4 L, 3,0 Imp. qt.)
Température extérieure

5789-1. Spécifications
PRIUS c_D (OM52J11D)
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):• La valeur 0W de 0W-20 indique l'aptitude de l'huile à permettre le démarrage à froid. Les huiles dont l'indice précédant le W est
bas facilitent davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la température de l'huile est élevée. Une huile dont l'indice de vis-
cosité est plus élevé (valeur plus grande) peut être mieux adap-
tée si le véhicule est utilisé à des vitesses élevées ou soumis à
des conditions de charge extrêmes.
Comment lire l'étiquette des
bidons d'huile:
Le symbole d'identification de
l'International Lubricant Specifi-
cation Advisory Committee
(ILSAC) est apposé sur cer-
tains bidons d'huile pour facili-
ter votre choix.
Système de refroidissement
Capacité Moteur à essence
Module de commande de
puissance 5,6 qt. (5,3 L, 4,7 Imp. qt.)
1,7 qt. (1,6 L, 1,4 Imp. qt.)
Type de liquide de refroidis-
sement Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant”
«Liquide de refroidissement Toyota super
longue durée»
• Un liquide de refroidissement haut de gamme équivalent, à base d'éthylène gly-
col, ne contenant ni silicates, ni amines,
ni nitrites, ni borates et issu de la techno-
logie des acides organiques hybrides
longue durée
N'utilisez pas d'eau pure seule.

5799-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
Système d'allumage
Bougie
Marque
ÉcartementDENSO FK16R-A8
0,03 in. (0,8 mm)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'écartement des bougies.
Système électrique
Batterie 12 V
Tension à vide à
68 F (20 C): 12,5 V ou plus Complètement chargée
11 , 0
 12,5 V À moitié chargée
Moins de 11,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt du sys-
tème hybride et extinction de l'ensemble des
éclairages)
Régimes de charge 3,5 A ou moins
(Recharge dans un délai de 10 heures)

5809-1. Spécifications
PRIUS c_D (OM52J11D)
*: La contenance en liquide est une quantité de référence. Si un remplace-ment est nécessaire, contactez votre concessionnaire Toyota.
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verti-cale de 66 lbf (294 N, 30 kgf), lorsque le système hybride fonctionne
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une forcede 45 lbf (200 N, 20 kgf)
Transmission hybride
Capacité en liquide*3,5 qt. (3,3 L, 2,9 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■
Type de liquide de transmission
L'utilisation de tout liquide de transmission autre que le “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission hybride de votre véhicule.
Freins
Hauteur de la pédale*12,8 in. (70 mm) Min.
Jeu libre de la pédale 0,04  0,24 in. (1,0  6,0 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein 0,04 in. (1,0 mm)
Course du levier du frein de sta-
tionnement
*28
 11 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Direction
Jeu libreMoins de 1,2 in. (30 mm)

5819-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
Pneus de 15 pouces
Pneus de 16 pouces
Pneus et roues
Taille des pneusP175/65R15 84H, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)Avant:
38 psi (260 kPa, 2,6 kgf/cm
2 ou bar)
Arrière: 33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de gon-
flage maximale des pneus à froid indiquée
sur le flanc des pneus.
Taille des roues 15  5J, 16  4T (roue de secours)
Couple des écrous de
roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Taille des pneusP195/50R16 83V, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus avant et arrière
(Pression de gonflage des
pneus recommandée à
froid)Avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Arrière:
29 psi (200 kPa, 2,0 kgf/cm
2 ou bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de gon-
flage maximale des pneus à froid indiquée
sur le flanc des pneus.
Taille des roues 16  6J, 16  4T (roue de secours)
Couple des écrous de
roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

5829-1. Spécifications
PRIUS c_D (OM52J11D)
*1: Sur modèles équipés
*2: Les clignotants latéraux doivent être remplacés en tant qu'ensemble.
Ampoules
AmpoulesN°
d'ampouleWTyp e
Extérieur Clignotant avant/feux de
stationnement

28/8 B
Éclairages de plaque
d'immatriculation 
5A
Feux de recul 16 A
Clignotants latéraux 5B
*2
Feux de gabarit avant 5A
Clignotants arrière 21 B
IntérieurÉclairages intérieurs/éclai-
rages individuels

5A
Éclairage de comparti-
ment à bagages
*1 5A
A: Ampoules à culot en verre
(transparentes) B: Ampoules à culot en verre
(ambre)
