2017 TOYOTA C-HR sensor

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E• Direct nadat de RCTA is ingeschakeld
• Direct nadat de motor is gestart terwijl de RCTA is ingeschake
ld
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een
auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail, muur, verkeersbord of geparkeerde auto, die mogelijk elektri-
sche golven richting de achterzijde van de auto reflecteren, ko rt is
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat
rijden
C-HR_OM_Europe_OM10528E.book Pag e 407 Tuesday, September 6, 2016 4:16 PM

4084-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Toyota Parking Assist-sensor∗
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en achter-
uit inparkeren in een garage wordt gemeten door sensoren en wor dt
doorgegeven via het multi-informatiedisplay en een zoemer. Cont ro-
leer bij gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter Binnenste sensoren achter
Sensoren voorzijde
Zijsensoren achter1
2
3
4
5
6
C-HR_OM_Europe_OM10528E.book Pag
e 408 Tuesday, September 6, 2016 4:16 PM

4094-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Dit systeem kan worden ingeschakeld/uitgeschakeld via het multi-
informatiedisplay.
Druk op < of > van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op van de bedienings-
toetsen van het instrumenten-
paneel om het systeem in of uit
te schakelen.
Als het systeem is ingescha-
keld, brandt het controlelampje
van de Toyota Parking Assist-
sensor.
Als de Toyota Parking Assist-sensor eenmaal is uitgeschakeld, b lijft hij uit
totdat hij weer wordt ingeschakeld via het scherm van het mult i-
informatiedisplay. (Het systeem wordt niet automatisch ingescha keld, zelfs
niet wanneer de motor opnieuw wordt gestart.)
Wanneer de sensoren een obstakel s ignaleren, wordt dit grafisch
weergegeven op het multi-informatiedisplay overeenkomstig de po si-
tie en afstand tot het obstakel.
Werking binnenste sensor voor
Werking hoeksensoren voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensoren achter
Werking binnenste sensor ach-
ter
Inschakelen/uitschakelen van het Toyota Parking Assist Sensor-
systeem
1
2
3
Weergave
1
2
3
4
5
6
C-HR_OM_Europe_OM10528E.book Pag e 409 Tuesday, September 6, 2016 4:16 PM

4104-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
Als een sensor een obstakel signaleert worden de richting van en de
afstand tot het obstakel bij benadering weergegeven en klinkt d e zoe-
mer.
Het volume en de timing van de zoemer kan worden gewijzigd.
( → Blz. 776)
■Hoeksensoren
De afstandsweergave en zoemer
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_OM_Europe_OM10528E.book Pag e 410 Tuesday, September 6, 2016 4:16 PM

4114-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E■

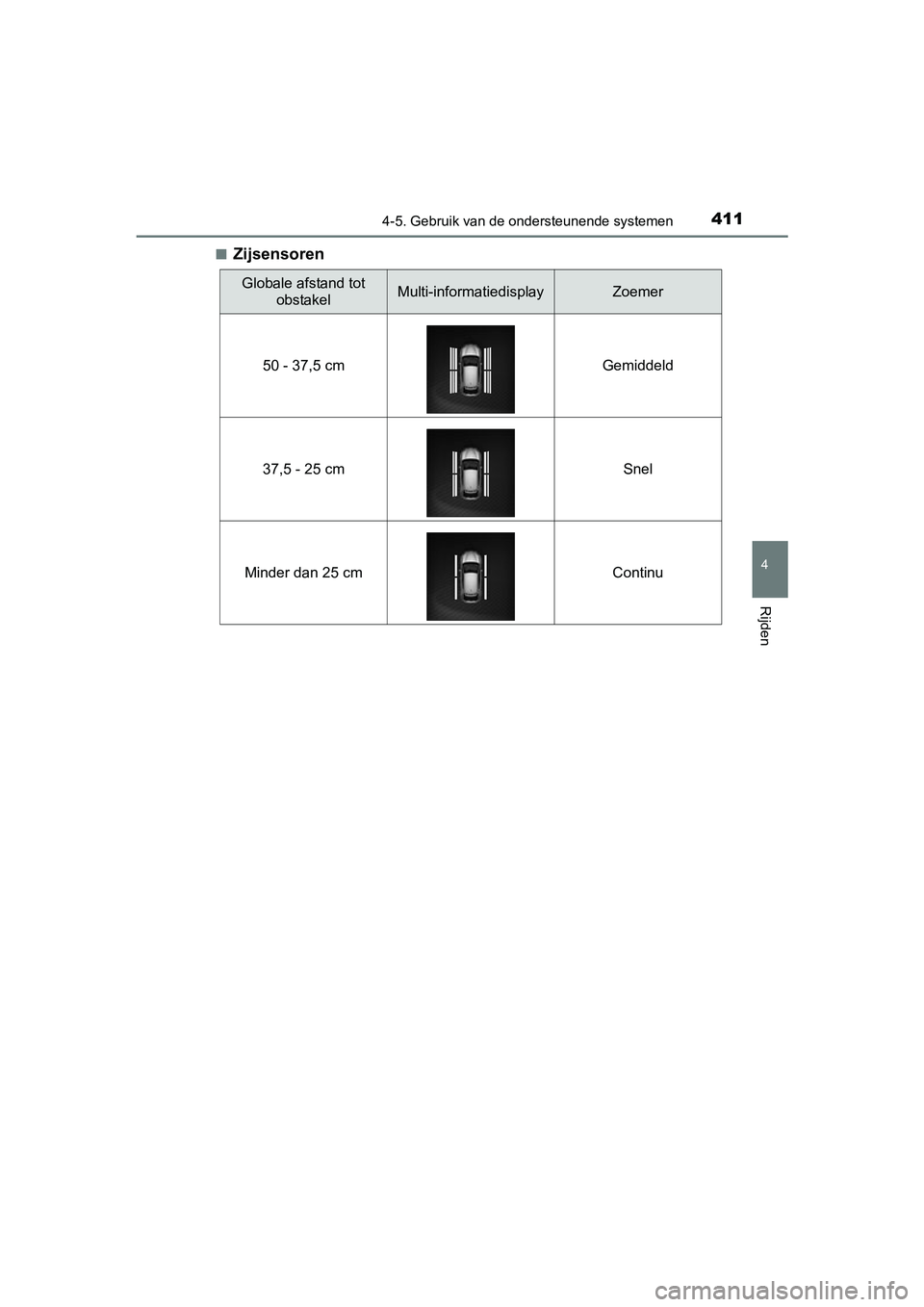

Zijsensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
C-HR_OM_Europe_OM10528E.book Pag e 411 Tuesday, September 6, 2016 4:16 PM

4124-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E■
Middelste sensoren
*1: S-IPA werkt niet.
*2: S-IPA werkt.
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm
*1 of
25 cm
*2 Continu
C-HR_OM_Europe_OM10528E.book Pag
e 412 Tuesday, September 6, 2016 4:16 PM

4134-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10528E
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 50 cm
Ongeveer 50 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sen-
sor zal het obstakel echter niet
signaleren wanneer dit zich te
dichtbij bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkan-
ten. ( →Blz. 415)
• De afstand waarbij een obstakel kan worden gesignaleerd en of
het obstakel kan worden gesigna-
leerd zijn afhankelijk van de vorm
en de status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd.
( → Blz. 776)
Detectiebereik van de sensoren
1
2
3
4
C-HR_OM_Europe_OM10528E.book Pag e 413 Tuesday, September 6, 2016 4:16 PM

4144-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10528E
■De Toyota Parking Assist-sensor kan worden gebruikt als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
●Hoeksensoren voor/binnenste sensoren voor:
• Auto's met Multidrive CVT: De selectiehendel staat in een ande re stand
dan P.
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• Auto's met Multidrive CVT: De selectiehendel staat in een ande re stand
dan P.
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90° of meer gedraaid
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel in stand R staat.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensor is beperkt tot het gebied rond de bumpers
van de auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detec-
tieafstand korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te di cht bij de
sensor bevinden.
● Tussen het signaleren van een object en de weergave zit een kle ine vertra-
ging. Zelfs wanneer u met een lage snelheid rijdt en u een obst akel te dicht
nadert voordat het display en de zoemer worden geactiveerd, wor den het
display en de zoemer mogelijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk
niet gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesigna-
leerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de aud io-installatie
hard staat of als de luchtcirculatie van de airconditioning vee l geluid produ-
ceert.
C-HR_OM_Europe_OM10528E.book Pag e 414 Tuesday, September 6, 2016 4:16 PM
