2017 TOYOTA C_HR HYBRID stop start

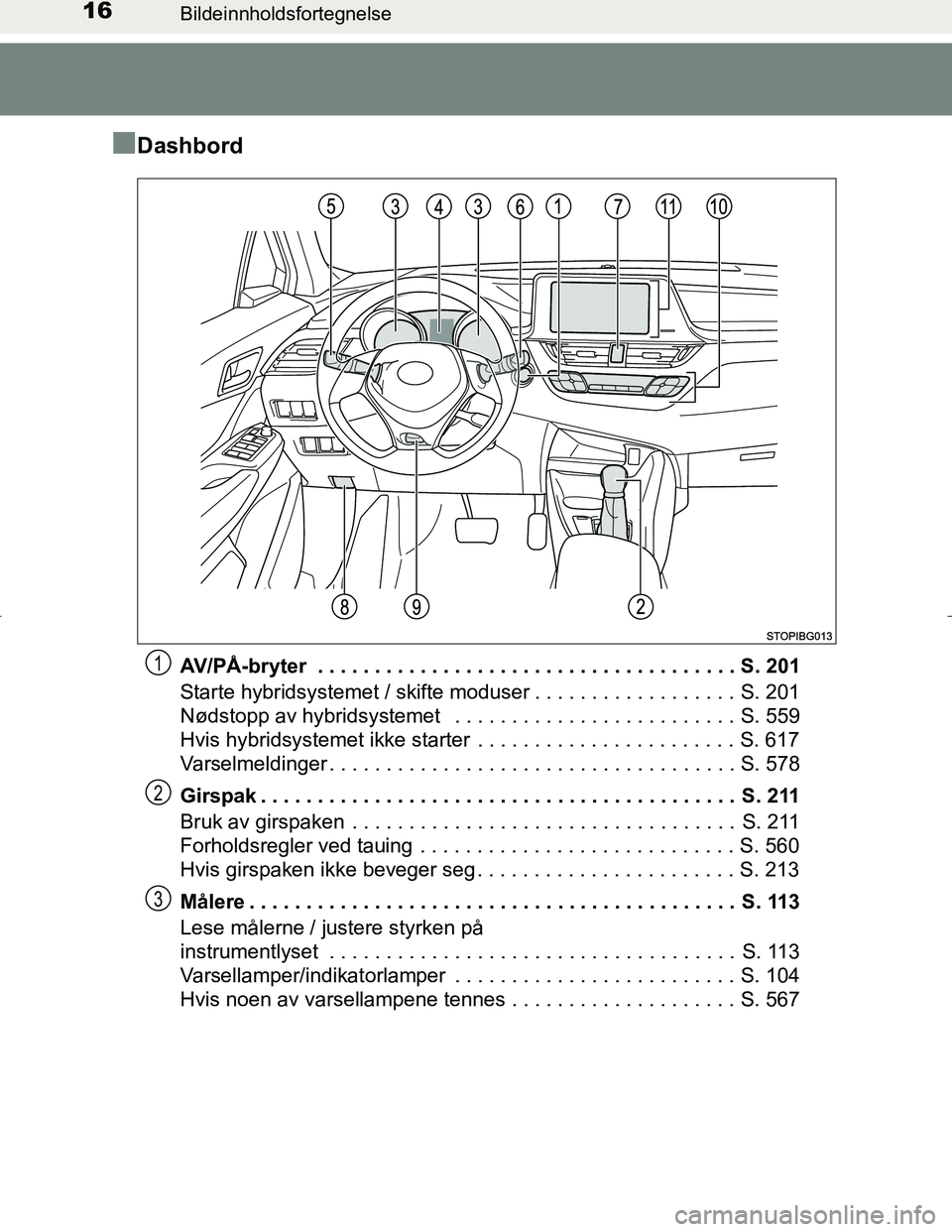

16Bildeinnholdsfortegnelse
C-HR_HV_OM_Europe_OM10538NO
nDashbord
AV/PÅ-bryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 201
Starte hybridsystemet / skifte moduser . . . . . . . . . . . . . . . . . . S. 201
Nødstopp av hybridsystemet . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
Hvis hybridsystemet ikke starter . . . . . . . . . . . . . . . . . . . . . . . S. 617
Varselmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 578
Girspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 211
Bruk av girspaken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 211
Forholdsregler ved tauing . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 560
Hvis girspaken ikke beveger seg . . . . . . . . . . . . . . . . . . . . . . . S. 213
Målere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 113
Lese målerne / justere styrken på
instrumentlyset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 113
Varsellamper/indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . S. 104
Hvis noen av varsellampene tennes . . . . . . . . . . . . . . . . . . . . S. 5671
2
3
OM10538NO.book Page 16 Tuesday, February 28, 2017 5:33 PM

801-3. Hybridsystem
C-HR_HV_OM_Europe_OM10538NO
uNår bilen har stoppet/startes
Bensinmotoren stopper* når bilen stanses. Under oppstart er det
den elektriske motoren som driver bilen. Ved lav fart eller når du
kjører ned en slak skråning, stopper* bensinmotoren, og den elek-
triske motoren brukes.
Hybridbatteriet blir ikke ladet når giret står i N-stilling.
*: Bensinmotoren stopper ikke automatisk når hybridbatteriet krever lading
eller motoren varmes opp osv. ( →S. 81)
uUnder normal kjøring
Bensinmotoren er den som brukes mest. Den elektriske motoren
lader hybridbatteriet etter behov.
uNår du akselererer kraftig
Når gasspedalen er trykt hardt inn, gir kraften i hybridbatteriet et
krafttilskudd til den elektriske motoren, som jobber sammen med
bensinmotoren.
uNår du bremser (regenerativ bremsing)
Hjulene driver den elektriske motoren som en kraftgenerator og
hybridbatteriet lades.
OM10538NO.book Page 80 Tuesday, February 28, 2017 5:33 PM

811-3. Hybridsystem
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NO
nRegenerativ bremsing
I de følgende situasjonene omdannes kinetisk energi til elektrisk energi, slik
at hybridbatteriet lades samtidig som motoren bremses.
lGasspedalen slippes ved kjøring med giret i D- eller B-stilling.
l Bremsepedalen trykkes inn ved kjøring med giret i D- eller B-stilling.
n EV-indikator
n Tilfeller hvor bensinmotoren kanskje ikke vil stoppe
Bensinmotoren starter og stopper automatisk. Det kan hende at bensinmoto-
ren ikke stopper automatisk i følgende tilfeller
*:
l Under oppvarming av bensinmotoren
l Under lading av hybridbatteriet
l Når temperaturen i hybridbatteriet er svært høy eller lav
l Når varmeapparatet er slått på
*: Avhengig av omstendighetene kan det hende at bensinmotoren heller ikke
stopper automatisk i andre situasjoner enn de som er nevnt over.
EV-indikatoren tennes når bilen kjører kun
ved hjelp av den elektriske motoren, eller
når bensinmotoren er stoppet.
OM10538NO.book Page 81 Tuesday, February 28, 2017 5:33 PM

831-3. Hybridsystem
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NOn
Lyder og vibrasjoner som er spesielle for en hybridbil
Det er kanskje ingen motorlyd eller vibrasjon selv om bilen kan bevege seg
mens ”READY”-indikatoren lyser. Av sikkerhetsmessige årsaker må parke-
ringsbremsen settes på og giret settes i P-stilling når bilen er parkert.
Følgende lyder eller vibrasjoner kan forekomme når hybridsystemet brukes,
og er ikke en feil:
l Det kan høres motorlyder fra motorrommet.
l Lyder kan høres fra hybridbatteriet når hybridsystemet starter eller stopper.
l Relédriftslyder, slik som klikk eller myke skramlelyder, høres fra hybridbatte-
riet bak baksetene når hybridsystemet startes eller stoppes.
l Det kan høres lyder fra hybridsystemet når bakluken åpnes.
l Det kan høres lyder fra girkassen når bensinmotoren starter eller stopper,
når du kjører ved lav hastighet eller når bilen går på tomgang.
l Det kan høres motorlyder når du akselererer kraftig.
l Det kan høres lyder i forbindelse med regenerativ bremsing når bremsepe-
dalen trykkes inn eller gasspedalen slippes.
l Du kan føle vibrasjoner når bensinmotoren startes eller stoppes.
l Det kan høres lyder fra luftinntaket ved bruk av kjøleviften. ( →S. 85)
n Vedlikehold, reparasjon, resirkulering og deponering
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for informasjon om vedlikehold, reparasjon, resir-
kulering og deponering. Ikke kasser bilen selv bilen selv.
OM10538NO.book Page 83 Tuesday, February 28, 2017 5:33 PM

851-3. Hybridsystem
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NO
Det er en ventil for luftinntak under
høyre baksete for å kjøle ned
hybridbatteriet. Hvis ventilen blir
blokkert, kan hybridbatteriet over-
opphetes, noe som fører til at
hybridbatteriets ytelse reduseres.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere faren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et samm enstøt. Hvis nødstoppfunksjonen
aktiveres, kan ikke bilen startes. For å starte hybridsystemet på nytt
må du kontakte en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
En melding vises automatisk når en feil oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i multi-
informasjonsdisplayet, så les mel-
dingen og følg instruksjonene.
Luftinntaksventil for hybridbatteri
Nødstopp av systemet
Hybridvarselmelding
OM10538NO.book Page 85 Tuesday, February 28, 2017 5:33 PM

951-4. Tyverisikringssystem
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NO
Gjør ett av følgende tiltak for å deaktivere eller stoppe alarmen.
l Lås opp dørene med inngangsfunksjonen (utstyrsavhengig) eller
den trådløse fjernkontrollen.
l Start hybridsystemet. (Alarmen dea ktiveres eller stoppes etter noen
sekunder.)
n Systemvedlikehold
Bilen har et vedlikeholdsfritt alarmsystem.
n Kontrollpunkter før bilen låses
For å forhindre utilsiktet utløsing av alarmen og tyveri av bilen bør du kontrol-
lere følgende.
lIngen befinner seg inne i bilen.
l At sidevinduene er lukket før alarmen aktiveres.
l Det ligger ikke igjen verdifulle gjenstander eller andre personlige ting i bilen.
Deaktivere eller stoppe alarmen
OM10538NO.book Page 95 Tuesday, February 28, 2017 5:33 PM

1152. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
nMålerne og displayet lyser når
Tenningsbryteren settes i ON-modus.
n Hybridsystemindikator
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig måte.
Power-område
Viser at et miljøvennlig kjøring-område overskrides (ved høy ytelse osv.)
l Du kan oppnå bedre drivstofføkonomi ved å holde indikatornålen i miljø-
vennlig kjøring-området.
l Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade hybridbatteriet.
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi. Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
1
2
3
4
OM10538NO.book Page 115 Tuesday, February 28, 2017 5:33 PM

1343-1. Informasjon om nøkler
C-HR_HV_OM_Europe_OM10538NOn
Utladet batteri i den elektroniske nøkkelen
lNormal levetid for batteriet er 1 til 2 år.
l Hvis batterinivået blir lavt, hører du en alarm i kupeen og en melding vises i
multiinformasjonsdisplayet når hybridsystemet stopper.
l Den elektroniske nøkkelen sender ut radiobølger kontinuerlig, derfor tappes
batteriet selv om nøkkelen ikke brukes. Følgende symptomer er en indika-
sjon på at batteriet i den elektroniske nøkkelen er i ferd med å gå tomt. Skift
batteriet hvis det er nødvendig. ( →S. 532)
• Smart inngangs- og startsystemet eller fjernkontrollen virker ikke.
• Reaksjonsområdet blir mindre.
• Lysdioden på nøkkelen lyser ikke.
Batteriet kan skiftes av brukerne. ( →S. 532) Men siden det kan oppstå
skade på nøkkelen når det skiftes, anbefales det å få batteriet skiftet hos en
autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
l Unngå hurtig utlading ved å sørge for at nøkkelen ikke oppbevares innen
1 meter fra elektriske apparater som produserer et magnetfelt:
• TV-apparater
• Datamaskiner
• Mobiltelefoner, trådløse telefoner og batteriladere
• Mobiltelefoner eller trådløse telefoner på lading
• Bordlamper
• Induksjonskomfyrer
OM10538NO.book Page 134 Tuesday, February 28, 2017 5:33 PM
