2017 TOYOTA C_HR HYBRID display

INNHOLD2
C-HR_HV_OM_Europe_OM10538NOTil informasjon ................................8
Slik leser du denne håndboken ....12
Lete opp et emne .........................13
Bildeinnholdsfortegnelse ..............14
1-1. For sikker bruk
Før du begynner å kjøre ......26
Kjøresikkerhet ......................28
Sikkerhetsbelter ...................30
SRS-kollisjonsputer .............35
Advarsler om eksos .............48
1-2. Barnesikkerhet Manuell av/på-bryter for kollisjonspute ................49
Ha med barn i bilen..............52
Barneseter ...........................53
1-3. Hybridsystem Funksjoner for hybridsystemet ..................79
Forholdsregler for hybridsystem .....................84
1-4. Tyverisikringssystem Startsperresystem................91
Dobbelt låsesystem .............92
Alarm ...................................94
Tyverisikringsmerker..........102 2. Instrumentpanel
Indikatorer og varsellamper ................... 104
Instrumenter og målere ..... 113
Multiinformasjons- display ............................. 117
Skjerm for energimonitor/forbruk ...... 126
1Sikkerhet
2Instrumentpanel
OM10538NO.book Page 2 Tuesday , February 28, 2017 5:33 PM

17Bildeinnholdsfortegnelse
C-HR_HV_OM_Europe_OM10538NOMultiinformasjonsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 117
Hvis det vises en varselmelding eller indikator . . . . . . . . . . . . S. 578
Blinklyshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Hovedlysbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 224
Frontlys / parklys foran / baklys / kjørelys . . . . . . . . . . . . . . . . S. 224
Tåkelys foran
*1 / tåkelys bak . . . . . . . . . . . . . . . . . . . . . . . . . S. 234
Bryter for vindusvisker og -spyler . . . . . . . . . . . . . . . . . . . . S. 236
Bryter for vindusvisker og -spyler for bakruten
*1. . . . . . . S. 239
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 236, 239
Etterfylle spylervæske . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 513
Frontlyktespylere
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 236
Bryter for varselblinklys . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 558
Utløserspak for panser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 500
Utløserhendel og låsehendel for tilte- og teleskopratt . . . S. 166
Klimaanlegg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 452
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 452
Varmetråder i bakruten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 456
Setevarmere
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 462
Audiosystem
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 394
Navigasjons-/multimediesystem
*1, 2
Skjerm for energimonitor/-forbruk . . . . . . . . . . . . . . . . . . . . . . S. 126
*1: Utstyrsavhengig
*2: Se ”Brukerhåndbok for navigasjons-/multimediesystem”
for biler som er utstyrt med navigasjons-/multimediesystem.
4
5
6
7
8
9
10
11
OM10538NO.book Page 17 Tuesday, February 28, 2017 5:33 PM

851-3. Hybridsystem
1
Sikkerhet
C-HR_HV_OM_Europe_OM10538NO
Det er en ventil for luftinntak under
høyre baksete for å kjøle ned
hybridbatteriet. Hvis ventilen blir
blokkert, kan hybridbatteriet over-
opphetes, noe som fører til at
hybridbatteriets ytelse reduseres.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere faren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et samm enstøt. Hvis nødstoppfunksjonen
aktiveres, kan ikke bilen startes. For å starte hybridsystemet på nytt
må du kontakte en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
En melding vises automatisk når en feil oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i multi-
informasjonsdisplayet, så les mel-
dingen og følg instruksjonene.
Luftinntaksventil for hybridbatteri
Nødstopp av systemet
Hybridvarselmelding
OM10538NO.book Page 85 Tuesday, February 28, 2017 5:33 PM

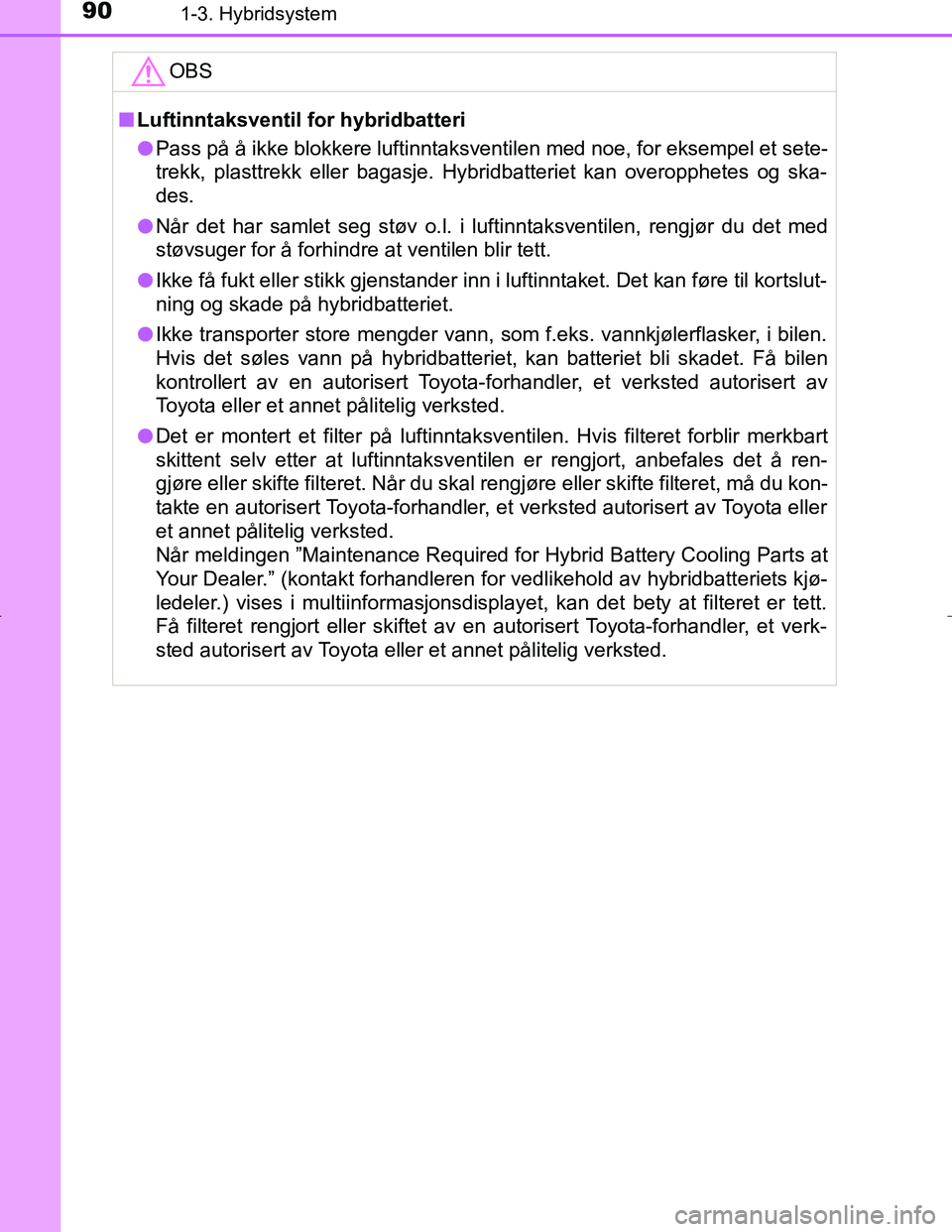

901-3. Hybridsystem
C-HR_HV_OM_Europe_OM10538NOOBS
n
Luftinntaksventil for hybridbatteri
l Pass på å ikke blokkere luftinntaksventilen med noe, for eksempel et sete-
trekk, plasttrekk eller bagasje. Hybridbatteriet kan overopphetes og ska-
des.
l Når det har samlet seg støv o.l. i luftinntaksventilen, rengjør du det med
støvsuger for å forhindre at ventilen blir tett.
l Ikke få fukt eller stikk gjenstander inn i luftinntaket. Det kan fø\
re til kortslut-
ning og skade på hybridbatteriet.
l Ikke transporter store mengder vann, som f.eks. vannkjølerflasker, i bilen.
Hvis det søles vann på hybridbatteriet, kan batteriet bli skadet. Få bilen
kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
l Det er montert et filter på luftinntaksventilen. Hvis filteret forblir merkbart
skittent selv etter at luftinntaksventilen er rengjort, anbefales det å ren-
gjøre eller skifte filteret. Når du skal rengjøre eller skifte filteret, må du kon-
takte en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted.
Når meldingen ”Maintenance Required for Hybrid Battery Cooling Parts at
Your Dealer.” (kontakt forhandleren for vedlikehold av hybridbatteriets kjø-
ledeler.) vises i multiinformasjonsdisplayet, kan det bety at filteret er tett.
Få filteret rengjort eller skiftet av en autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet pålitelig verksted.
OM10538NO.book Page 90 Tuesday, February 28, 2017 5:33 PM

981-4. Tyverisikringssystem
C-HR_HV_OM_Europe_OM10538NO
Innbruddssensoren registrerer inntrengere eller bevegelse inne i
bilen.
Systemet er konstruert for å avskrekke og forhindre biltyveri, men kan
ikke garantere absolutt sikkerhet mot alle typer innbrudd.
nAktivere innbruddssensoren
Innbruddssensoren aktiveres auto matisk når alarmen aktiveres.
( → S. 94)
nKansellere innbruddssensoren
Hvis kjæledyr eller gjenstander so m beveger på seg etterlates i
bilen, må du deaktivere innbruddssensoren før du aktiverer alar-
men, siden disse utløses av bevegelse inne i bilen.
Slå av tenningsbryteren.
Trykk på av-bryteren for inn-
brudssensoren.
En melding vises i multiinfor-
masjonsdisplayet.
Innbruddssensoren slås på hver
gang tenningsbryteren settes til
ON.
Innbruddssensor (utstyrsavhengig)
1
2
OM10538NO.book Page 98 Tuesday, February 28, 2017 5:33 PM

103
2Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO2. Instrumentpanel
Indikatorer og varsellamper .................... 104
Instrumenter og målere...... 113
Multiinformasjons- display ............................. 117
Skjerm for energimonitor/forbruk ...... 126
OM10538NO.book Page 103 Tuesday, February 28, 2017 5:33 PM

1092. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
*2: Sidespeilindikatorene for blindsoneovervåkning lyser opp i disse tilfellenefor å bekrefte at de fungerer:
• Når tenningsbryteren settes i ON-modus, aktiveres blindsonedetektoren
i skjermbildet i multiinformasjonsdisplayet.
• Når blindsonedetektoren er aktivert i skjermbildet i multiinforma- sjonsdisplayet, settes tenningsbryteren i ON-modus.
Hvis systemet fungerer, vil sidespeilindikatorene for blindsoneovervåking
slås av etter noen få sekunder.
Hvis sidespeilindikatorene for blindsonedetektoren ikke lyser eller ikke slår
seg av, kan det være feil på systemet.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted hvis dette skjer.
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*4: Lampen tennes når systemet er slått av.
OM10538NO.book Page 109 Tuesday, February 28, 2017 5:33 PM

1102. Instrumentpanel
C-HR_HV_OM_Europe_OM10538NO
Indikatorer og symboler som vises i multiinformasjonsdisplayet
IndikatorerSide
*
Indikatorlampe for aktiv bremseholdfunksjonS. 221
*
Indikatorlampe for bremseholdfunksjon i hvilemodus S. 221
LDA-indikator (utstyrsavhengig) S. 267
Indikatorlampe for hastighetsbegrenser
(utstyrsavhengig) S. 308
Indikator for cruisekontroll (utstyrsavhengig) S. 295,
300
”SET”-indikator for cruisekontroll (utstyrsavhengig) S. 295,
300
Indikator for radarcruisekontroll (utstyrsavhengig) S. 285
”SPORT”-indikator S. 306
”ECO MODE”-indikator S. 306
OM10538NO.book Page 110 Tuesday, February 28, 2017 5:33 PM
