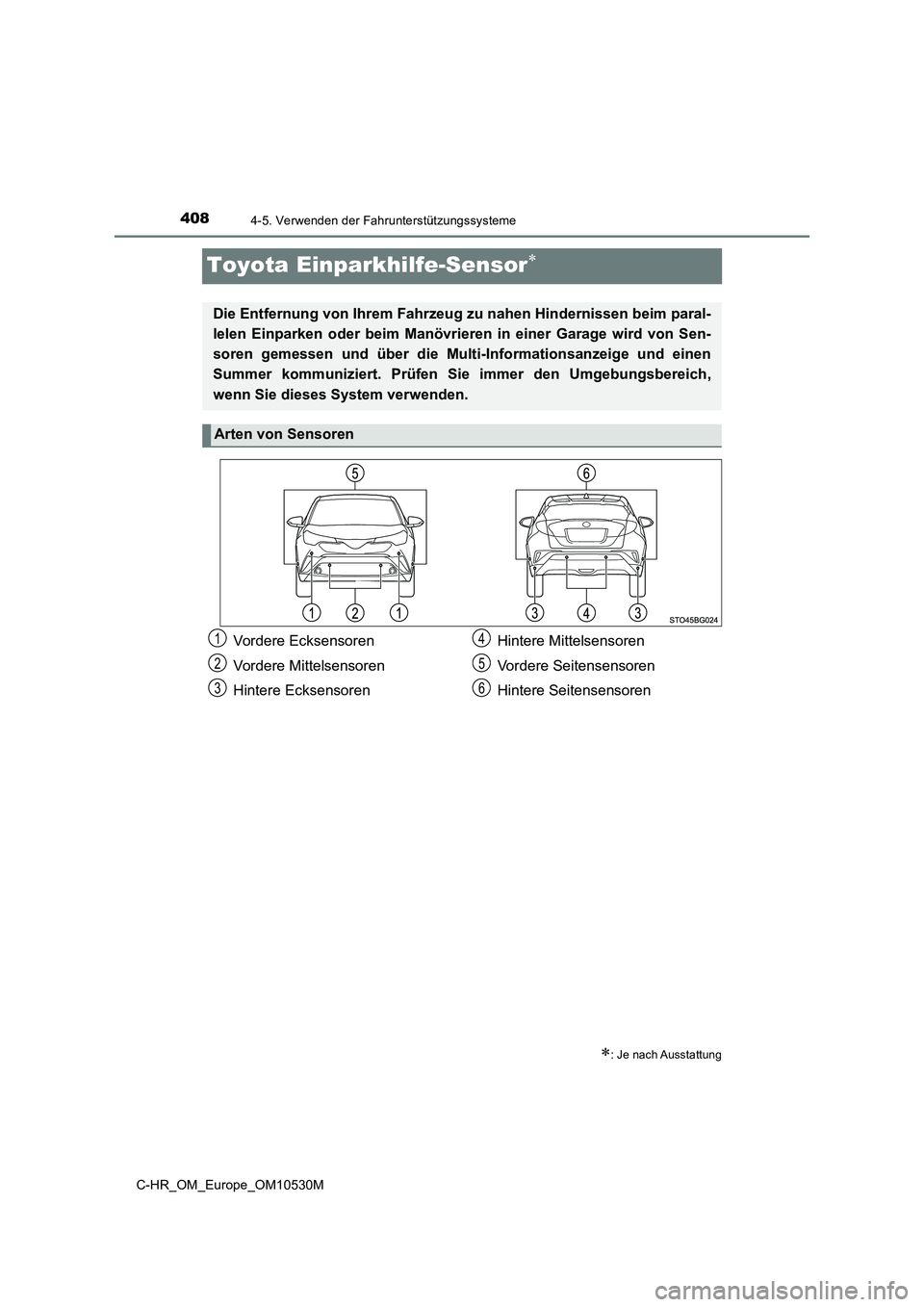

Toyota Einparkhilfe-Sensor
: Je nach Ausstattung
Die Entfernung von Ihrem Fahrzeug zu nahen Hindernissen beim paral-
lelen Einparken oder beim Manövrieren in einer Garage wird von Sen-
soren gemessen und über die Multi- Informationsanzeige und einen
Summer kommuniziert. Prüfen Sie immer den Umgebungsbereich,
wenn Sie dieses System verwenden.
Arten von Sensoren
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
Hintere Seitensensoren
1
2
3
4
5
6

4094-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Dieses System kann in der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzei-
genregelschalter auf , um das
System zu aktivieren/deaktivieren.
Wenn der Toyota Einparkhilfe-Sen-
sor aktiviert ist, leuchtet die Kont-
rollleuchte des Toyota Einparkhilfe-
Sensors.
Nach dem Ausschalten bleibt der Toyota Einparkhilfe-Sensor ausgeschaltet, bis er
wieder über den Bildschirm in der Multi-Informationsanzeige eingeschaltet
wird. (Das System wird nicht automatisch eingeschaltet, auch wenn der Motor neu
gestartet wird.)
Wenn die Sensoren ein Hinder nis erkennen, wird eine Grafik in der Multi-
Informationsanzeige in Abhängigkeit von der Position und vom Abstand zum
Hindernis angezeigt.
Betrieb vorderer Mittelsensor
Betrieb vorderer Ecksensor
Betrieb vorderer Seitensensor
Betrieb hinterer Seitensensor
Betrieb hinterer Ecksensor
Betrieb hinterer Mittelsensor

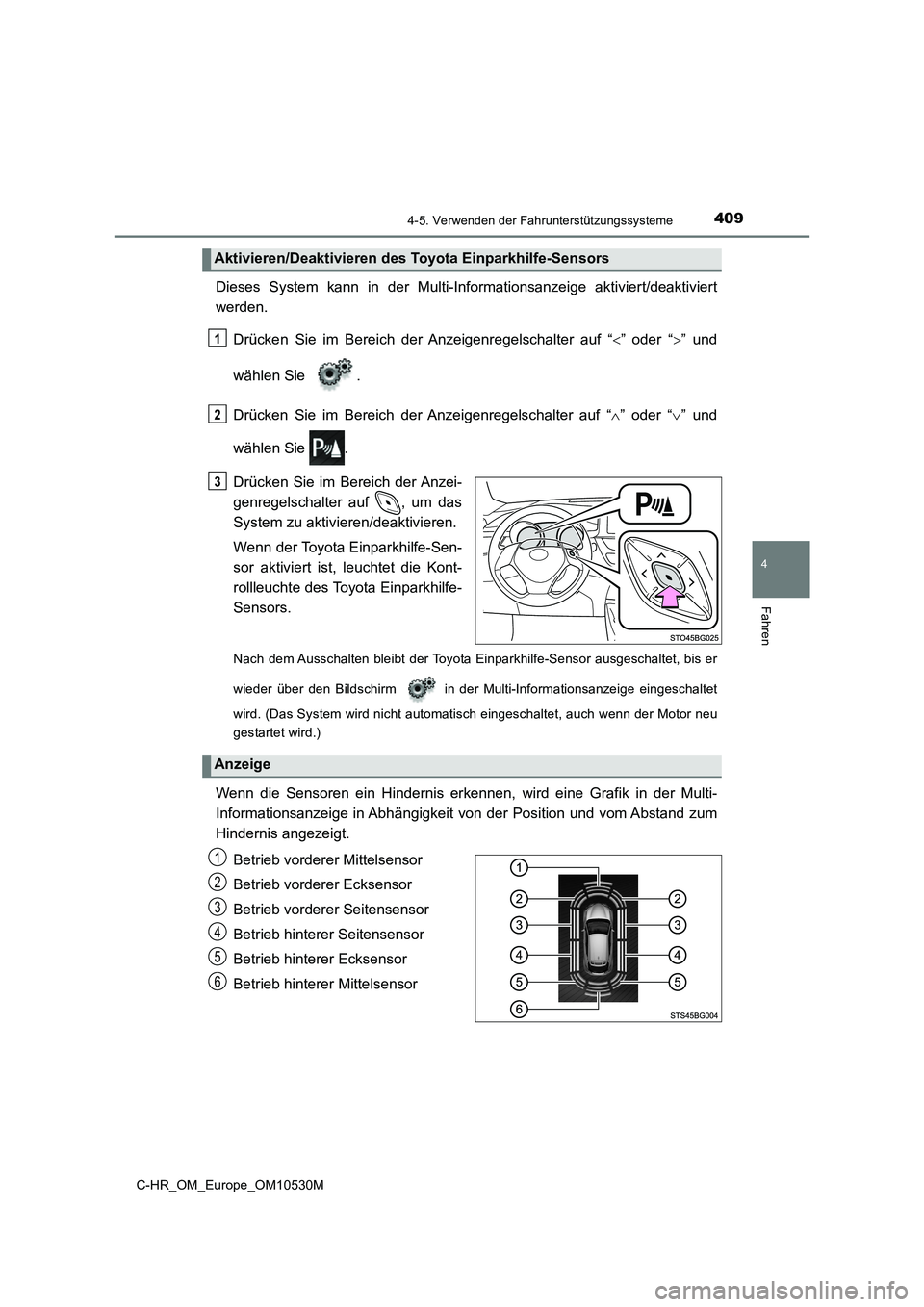

Aktivieren/Deaktivieren des Toyota Einparkhilfe-Sensors
1
2
3
Anzeige
1
2
3
4
5
6

4104-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Wenn ein Sensor ein Hindernis erkennt, werden die Richtung und die unge-
fähre Entfernung zu dem Hindernis angezeigt, und der Summer ertönt.
Die Lautstärke des Summers und der Zeitpunkt, zu dem der Summer ertönt,
können geändert werden. ( S. 776)

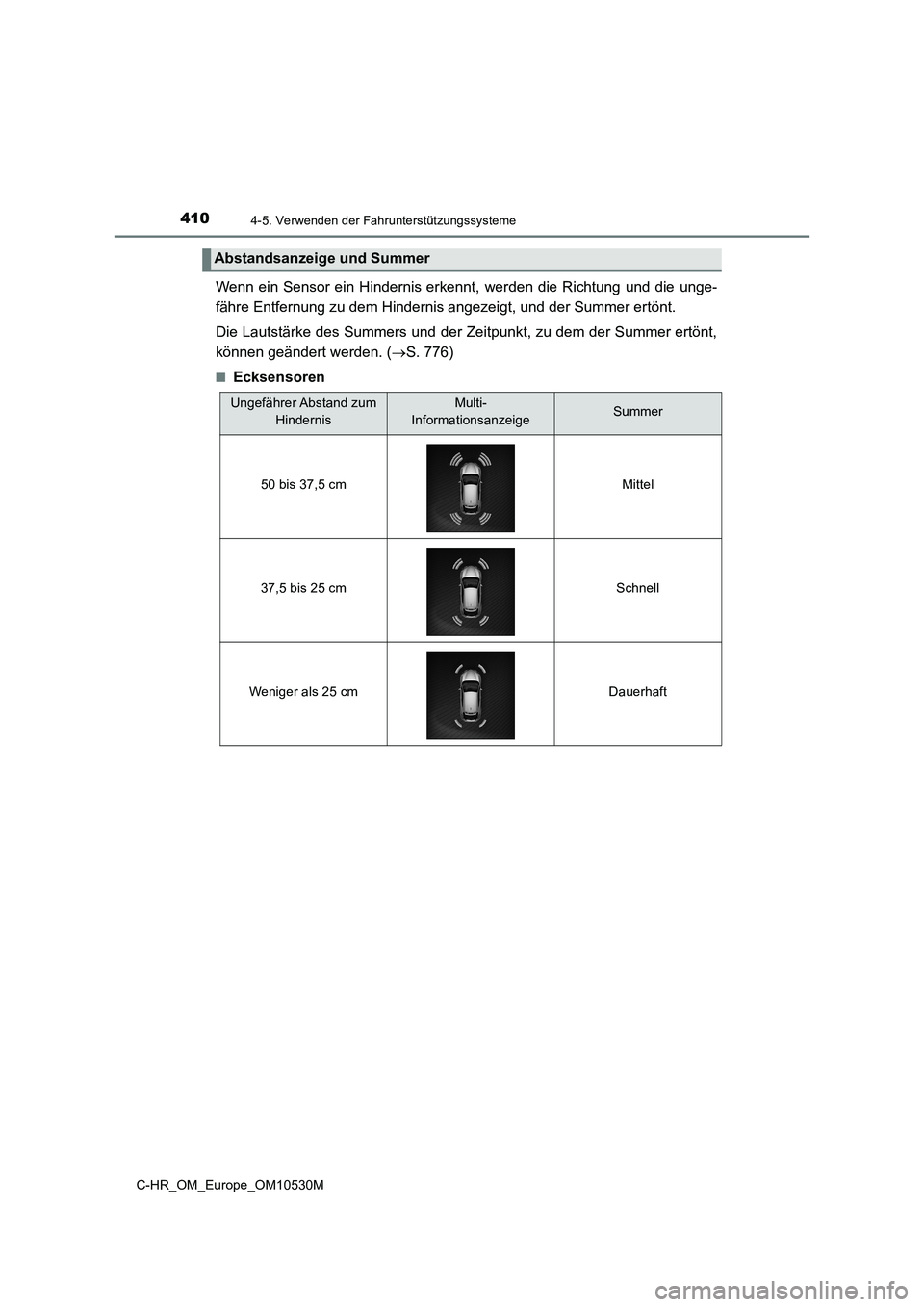

■Ecksensoren
Abstandsanzeige und Summer
Ungefährer Abstand zum
Hindernis
Multi-
InformationsanzeigeSummer
50 bis 37,5 cm Mittel
37,5 bis 25 cm Schnell
Weniger als 25 cm Dauerhaft

4114-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

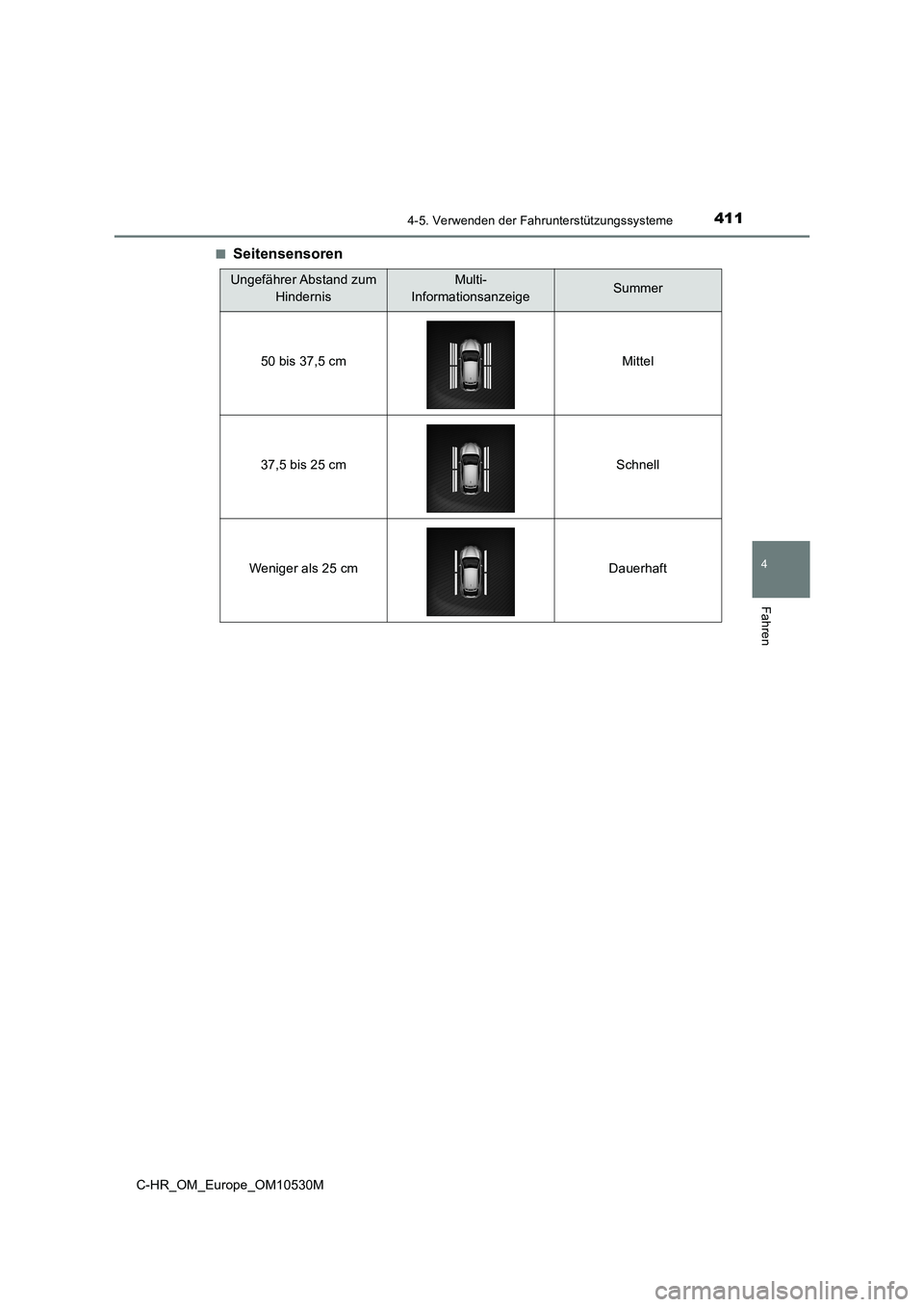

■Seitensensoren
Ungefährer Abstand zum
Hindernis
Multi-
InformationsanzeigeSummer
50 bis 37,5 cm Mittel
37,5 bis 25 cm Schnell
Weniger als 25 cm Dauerhaft

4124-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

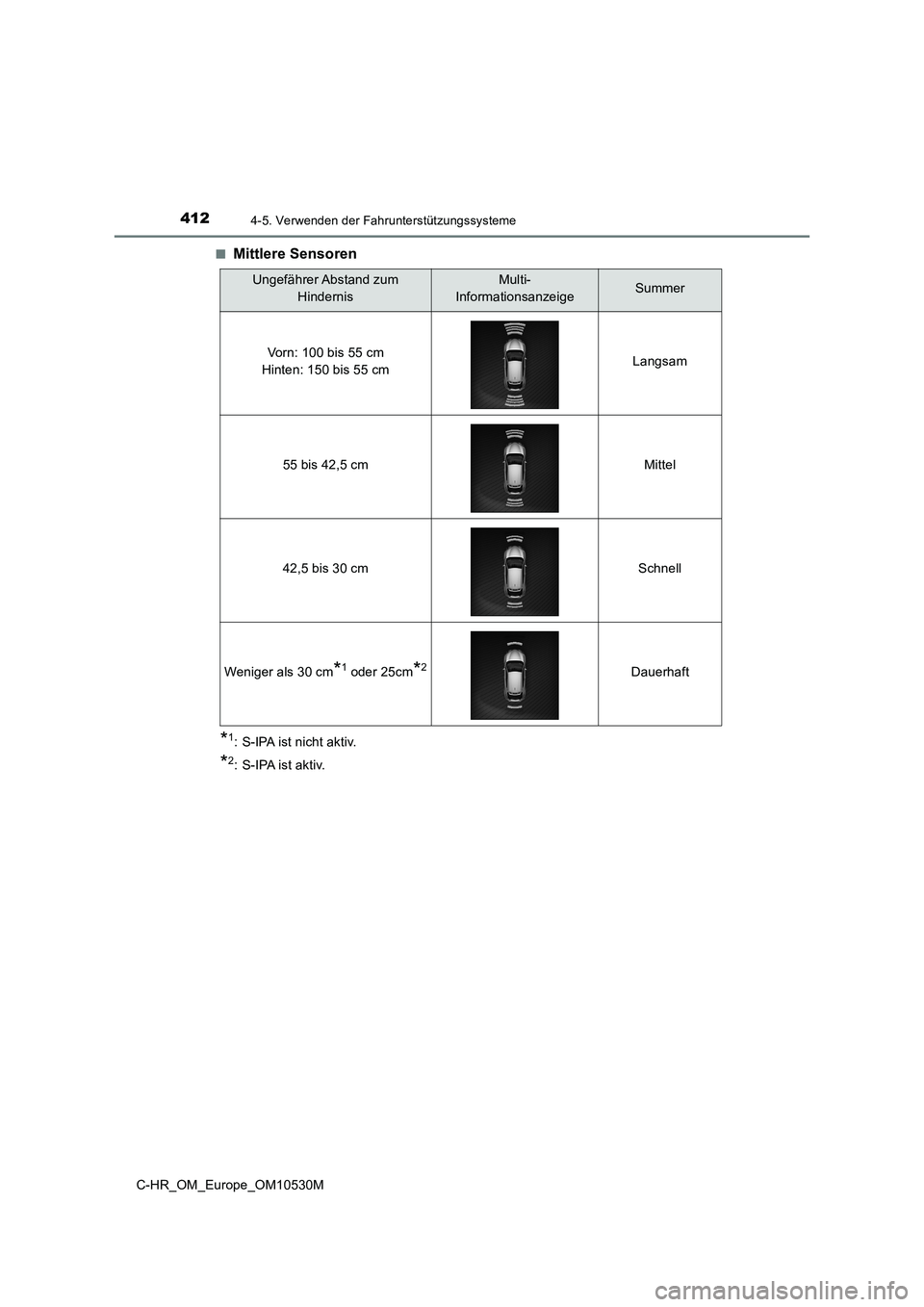

■Mittlere Sensoren
*1: S-IPA ist nicht aktiv.
*2: S-IPA ist aktiv.
Ungefährer Abstand zum
Hindernis
Multi-
InformationsanzeigeSummer
Vorn: 100 bis 55 cm
Hinten: 150 bis 55 cm Langsam
55 bis 42,5 cm Mittel
42,5 bis 30 cm Schnell
Weniger als 30 cm*1 oder 25cm*2Dauerhaft

4134-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Ca. 100 cm
Ca. 150 cm
Ca. 50 cm
Ca. 50 cm
• Der Erkennungsbereich wird in der
Abbildung auf der rechten Seite dar-
gestellt. Der Sensor erkennt das Hin-
dernis jedoch nicht, wenn es zu nah
ist.
• Ausführliche Informationen über die
Erkennung von Hindernissen in den
seitlichen Bereichen. ( S. 415)
• Ob und in welcher Entfernung ein
Hindernis erkannt werden kann,
hängt von der Form und vom Zustand
des Hindernisses ab.
Der Bereich für die Erkennung von Hindernissen kann geändert werden.
( S. 776)

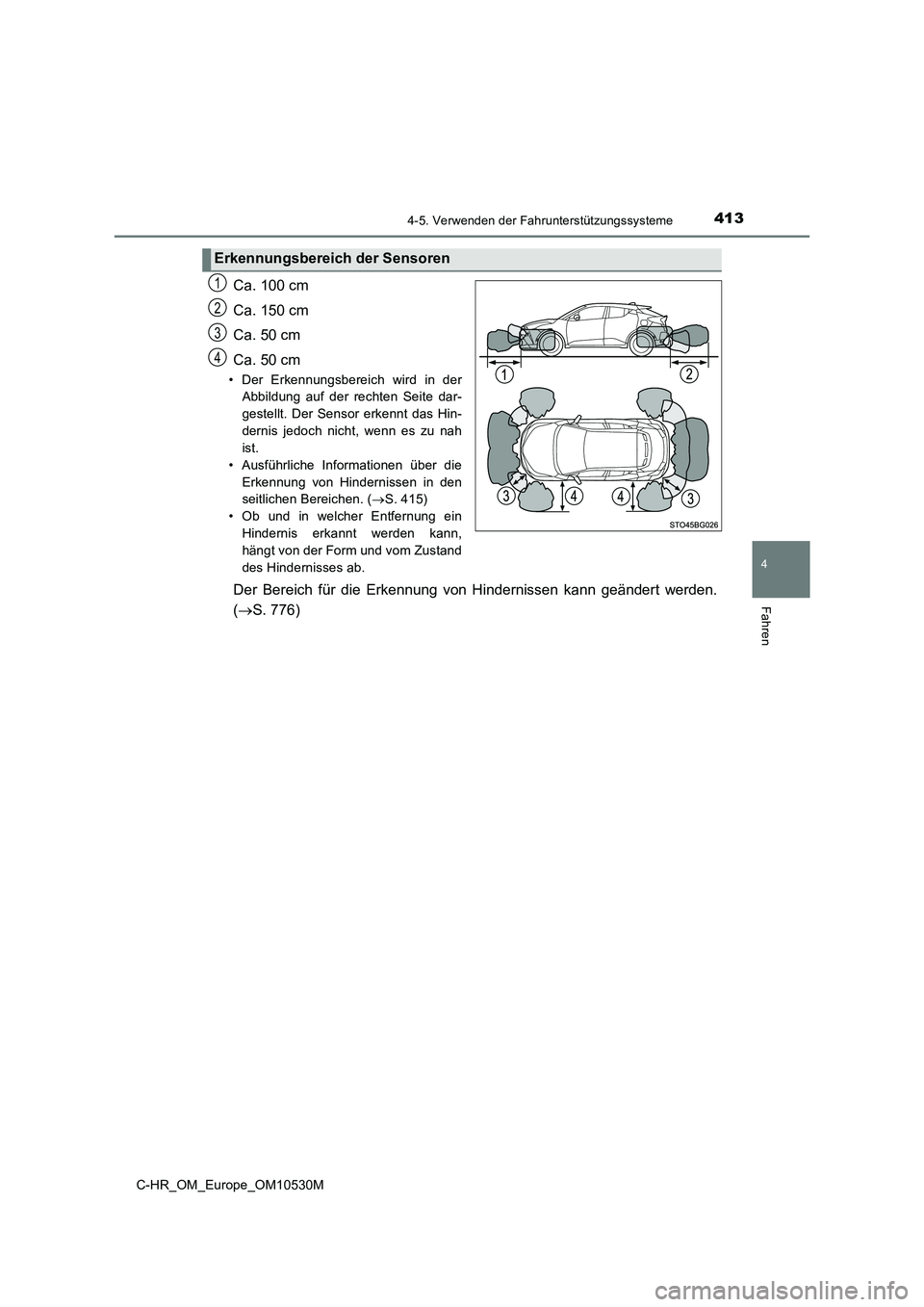

Erkennungsbereich der Sensoren
1
2
3
4

4144-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

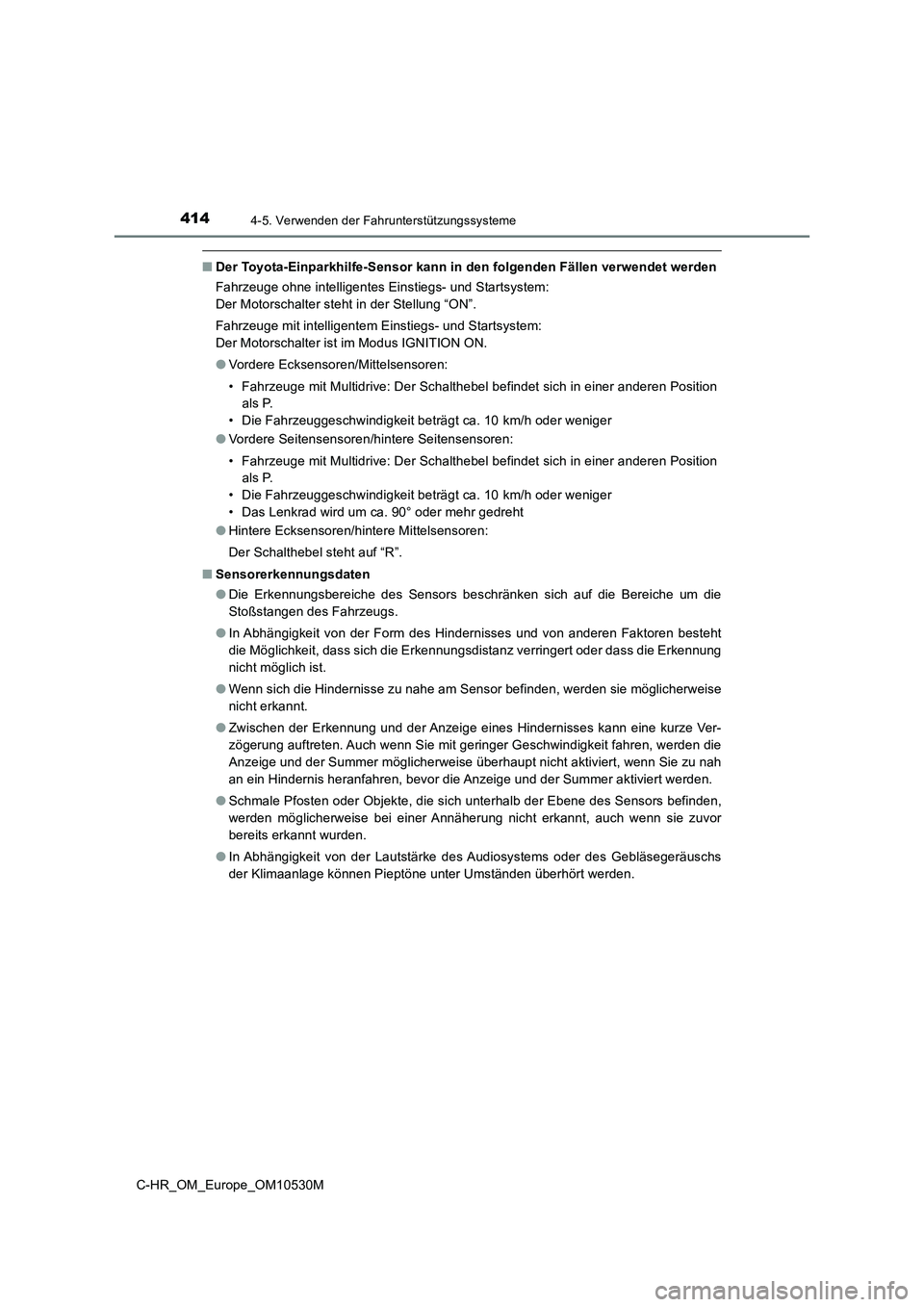

■Der Toyota-Einparkhilfe-Sensor kann in den folgenden Fällen verwendet werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Der Motorschalter ist im Modus IGNITION ON.
● Vordere Ecksensoren/Mittelsensoren:
• Fahrzeuge mit Multidrive: Der Schalthebel befindet sich in einer anderen Position
als P.
• Die Fahrzeuggeschwindigkeit beträgt ca. 10 km/h oder weniger
● Vordere Seitensensoren/hintere Seitensensoren:
• Fahrzeuge mit Multidrive: Der Schalthebel befindet sich in einer anderen Position
als P.
• Die Fahrzeuggeschwindigkeit beträgt ca. 10 km/h oder weniger
• Das Lenkrad wird um ca. 90° oder mehr gedreht
● Hintere Ecksensoren/hintere Mittelsensoren:
Der Schalthebel steht auf “R”.
■ Sensorerkennungsdaten
● Die Erkennungsbereiche des Sensors beschränken sich auf die Bereiche um die
Stoßstangen des Fahrzeugs.
● In Abhängigkeit von der Form des Hindernisses und von anderen Faktoren besteht
die Möglichkeit, dass sich die Erkennungsdistanz verringert oder dass die Erkennung
nicht möglich ist.
● Wenn sich die Hindernisse zu nahe am Sensor befinden, werden sie möglicherweise
nicht erkannt.
● Zwischen der Erkennung und der Anzeige eines Hindernisses kann eine kurze Ver-
zögerung auftreten. Auch wenn Sie mit geringer Geschwindigkeit fahren, werden die
Anzeige und der Summer möglicherweise überhaupt nicht aktiviert, wenn Sie zu nah
an ein Hindernis heranfahren, bevor die Anzeige und der Summer aktiviert werden.
● Schmale Pfosten oder Objekte, die sich unterhalb der Ebene des Sensors befinden,
werden möglicherweise bei einer Annäherung nicht erkannt, auch wenn sie zuvor
bereits erkannt wurden.
● In Abhängigkeit von der Lautstärke des Audiosystems oder des Gebläsegeräuschs
der Klimaanlage können Pieptöne unter Umständen überhört werden.

4154-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
■ Hindernis-Warnfunktion für den seitlichen Bereich
Hindernis gemeldet (innerhalb des Fahrzeugkurses)
● Nur wenn sich seitliche Hindernisse innerhalb des Fahrzeugkurses befinden, wird
der Fahrer entsprechend benachrichtigt (Anzeige und Summer).
● Die Anzeige funktioniert zwar bei angehaltenem und fahrendem Fahrzeug, der Sum-
mer ertönt aber nur, wenn das Fahrzeug in Bewegung ist.
■ Hinderniserkennung in den seitlichen Bereichen
● Hindernisse im seitlichen Bereich werden unter Umständen nicht erkannt, bis die
Abtastung abgeschlossen ist. Nachdem der Motorschalter in die Stellung “ON” (Fahr-
zeuge ohne intelligentes Einstiegs- und Startsystem) oder in die Stellung IGNITION
ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem) gestellt wurde, wird der
Abtastvorgang abgeschlossen, nachdem das Fahrzeug kurze Zeit gefahren wurde.
Die Betriebsanzeige wird ausgeblendet dargestellt, bis die Abtastvorgänge abge-
schlossen sind.
● Wenn die Seitensensoren ein Hindernis, wie z. B. ein anderes Fahrzeug, einen Fuß-
gänger oder ein Tier, erkennen, wird das Hindernis unter Umständen weiterhin
erkannt, auch wenn es den Erkennungsbereich der Seitensensoren bereits verlas-
sen hat.
■ Wenn “Sensor der Einparkhilfe reinigen.” in der Multi-Informationsanzeige ange-
zeigt wird
Ein Sensor ist unter Umständen verschmutzt oder mit Schnee oder Eis bedeckt. Reini-
gen Sie in diesem Fall den Sensor. Danach sollte das System zum Normalzustand
zurückkehren.
Wenn ein Sensor aufgrund niedriger Temperaturen eingefroren ist, wird unter Umstän-
den eine Warnmeldung angezeigt oder es kann kein Hindernis erkannt werden. Nach
dem Abtauen des Sensors sollte das System wieder normal funktionieren.
Wenn ein Hindernis in den seitlichen Berei-
chen den Kurs des Fahrzeugs kreuzt, während
das Fahrzeug vorwärts oder rückwärts bewegt
wird, informiert diese Funktion den Fahrer
anhand der Anzeige und des Summers.
Kein Hindernis gemeldet (außerhalb des
Fahrzeugkurses)
Berechneter Fahrzeugkurs
1
2
