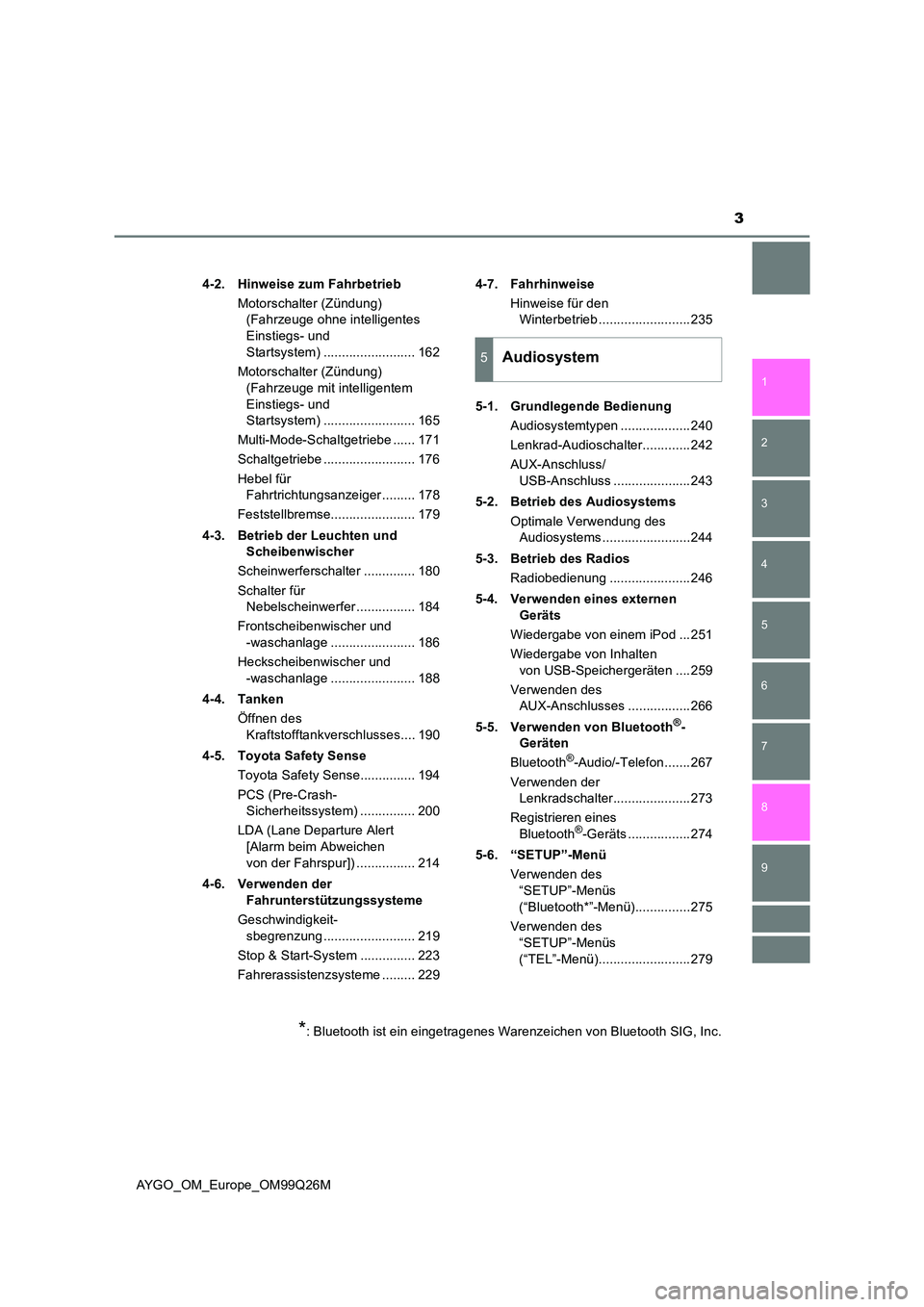

AYGO_OM_Europe_OM99Q26M
4-2. Hinweise zum Fahrbetrieb
Motorschalter (Zündung)
(Fahrzeuge ohne intelligentes
Einstiegs- und
Startsystem) ......................... 162
Motorschalter (Zündung)
(Fahrzeuge mit intelligentem
Einstiegs- und
Startsystem) ......................... 165
Multi-Mode-Schaltgetriebe ...... 171
Schaltgetriebe ......................... 176
Hebel für
Fahrtrichtungsanzeiger ......... 178
Feststellbremse....................... 179
4-3. Betrieb der Leuchten und
Scheibenwischer
Scheinwerferschalter .............. 180
Schalter für
Nebelscheinwerfer ................ 184
Frontscheibenwischer und
-waschanlage ....................... 186
Heckscheibenwischer und
-waschanlage ....................... 188
4-4. Tanken
Öffnen des
Kraftstofftankverschlusses.... 190
4-5. Toyota Safety Sense
Toyota Safety Sense............... 194
PCS (Pre-Crash-
Sicherheitssystem) ............... 200
LDA (Lane Departure Alert
[Alarm beim Abweichen
von der Fahrspur]) ................ 214
4-6. Verwenden der
Fahrunterstützungssysteme
Geschwindigkeit-
sbegrenzung ......................... 219
Stop & Start-System ............... 223
Fahrerassistenzsysteme ......... 229
4-7. Fahrhinweise
Hinweise für den
Winterbetrieb .........................235
5-1. Grundlegende Bedienung
Audiosystemtypen ...................240
Lenkrad-Audioschalter.............242
AUX-Anschluss/
USB-Anschluss .....................243
5-2. Betrieb des Audiosystems
Optimale Verwendung des
Audiosystems ........................244
5-3. Betrieb des Radios
Radiobedienung ......................246
5-4. Verwenden eines externen
Geräts
Wiedergabe von einem iPod ...251
Wiedergabe von Inhalten
von USB-Speichergeräten ....259
Verwenden des
AUX-Anschlusses .................266
5-5. Verwenden von Bluetooth®-
Geräten
Bluetooth®-Audio/-Telefon.......267
Verwenden der
Lenkradschalter.....................273
Registrieren eines
Bluetooth®-Geräts .................274
5-6. “SETUP”-Menü
Verwenden des
“SETUP”-Menüs
(“Bluetooth*”-Menü)...............275
Verwenden des
“SETUP”-Menüs
(“TEL”-Menü).........................279
5Audiosystem
*: Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc.

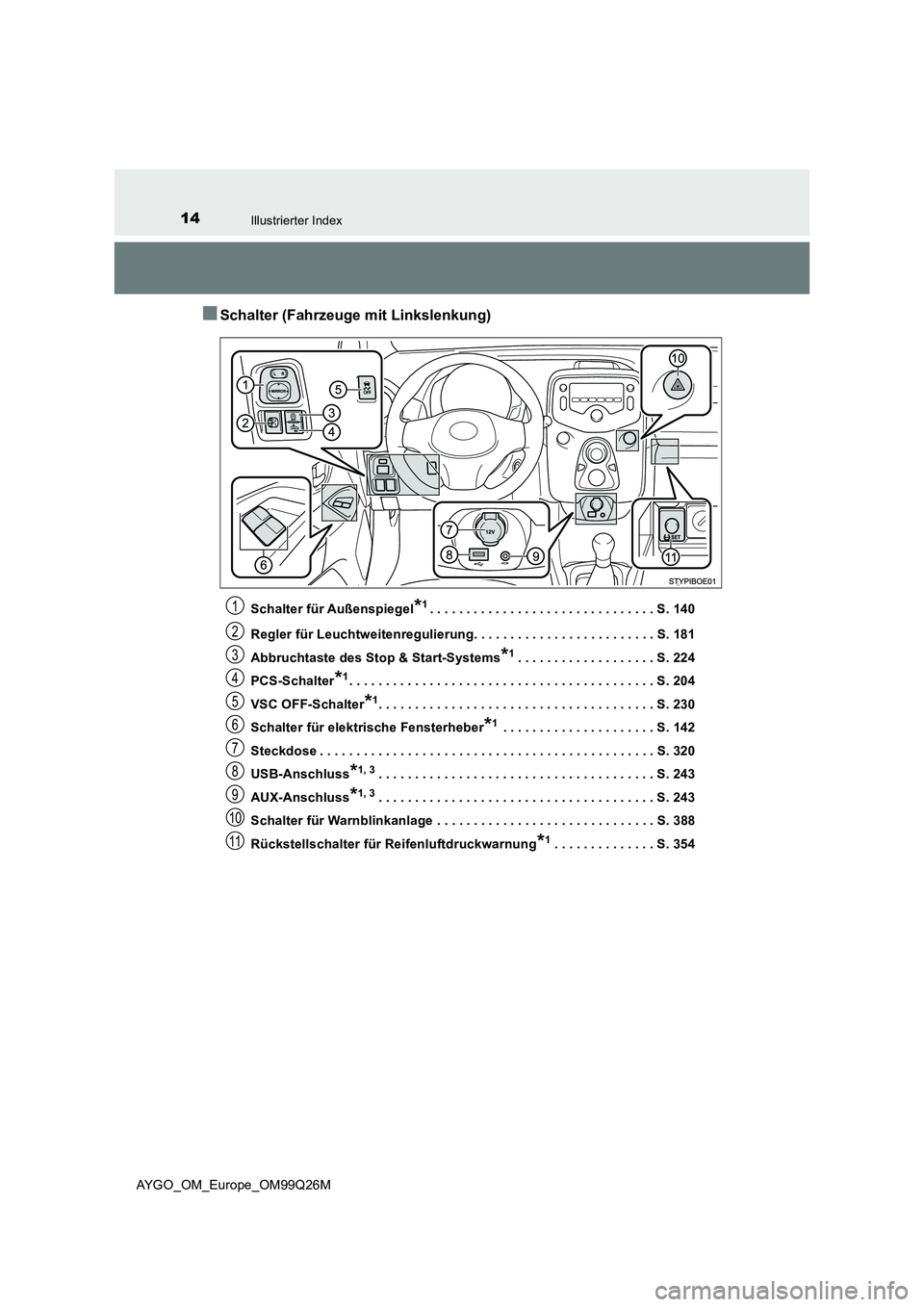

14Illustrierter Index
AYGO_OM_Europe_OM99Q26M
■Schalter (Fahrzeuge mit Linkslenkung)
Schalter für Außenspiegel*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Regler für Leuchtweitenregulierung. . . . . . . . . . . . . . . . . . . . . . . . . S. 181
Abbruchtaste des Stop & Start-Systems*1. . . . . . . . . . . . . . . . . . . S. 224
PCS-Schalter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 204
VSC OFF-Schalter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Schalter für elektrische Fensterheber*1 . . . . . . . . . . . . . . . . . . . . . S. 142
Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
USB-Anschluss*1, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
AUX-Anschluss*1, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Schalter für Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 388
Rückstellschalter für Reifenluftdruckwarnung*1 . . . . . . . . . . . . . . S. 354
1
2
3
4
5
6
7
8
9
10
11

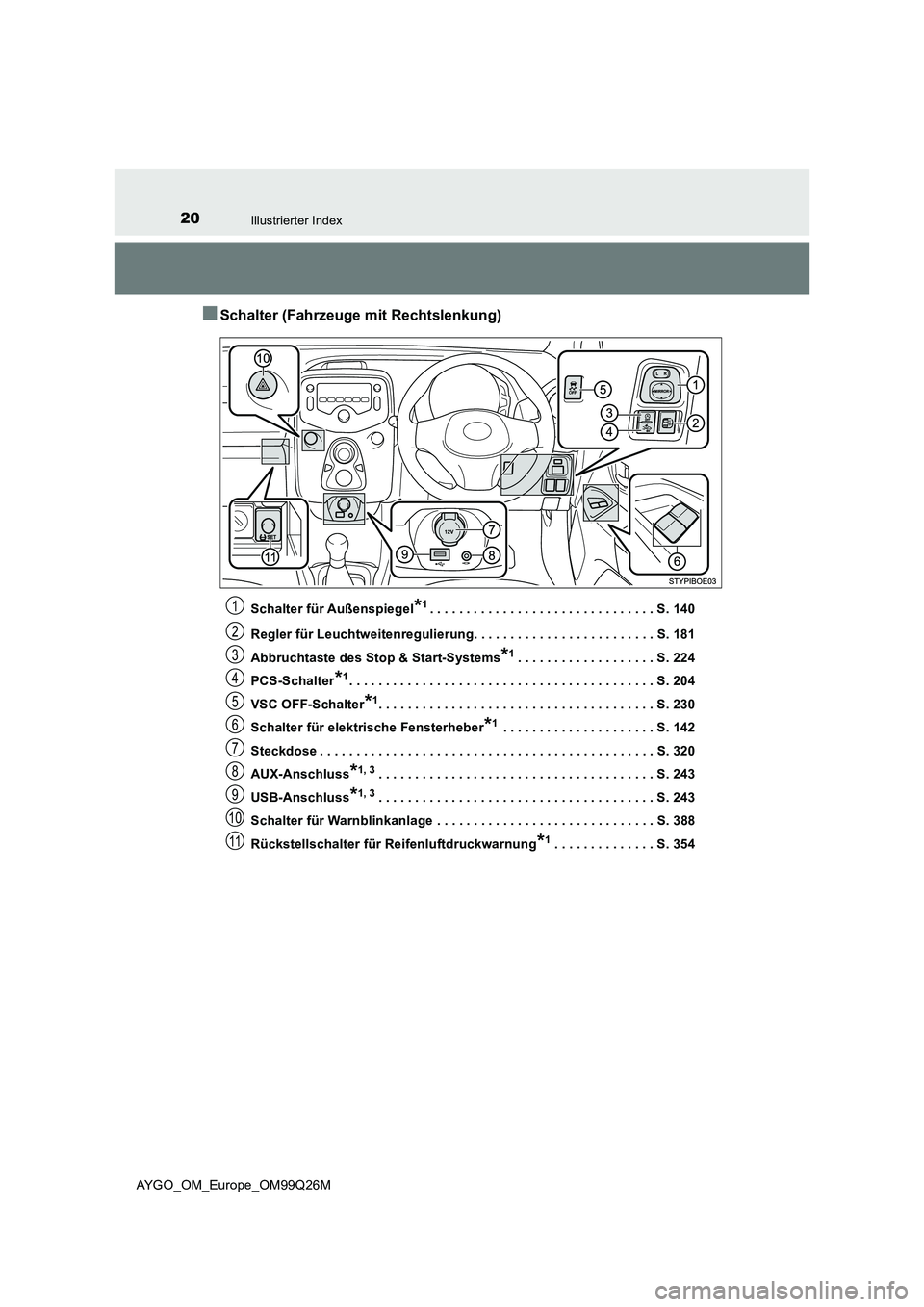

20Illustrierter Index
AYGO_OM_Europe_OM99Q26M
■Schalter (Fahrzeuge mit Rechtslenkung)
Schalter für Außenspiegel*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Regler für Leuchtweitenregulierung. . . . . . . . . . . . . . . . . . . . . . . . . S. 181
Abbruchtaste des Stop & Start-Systems*1. . . . . . . . . . . . . . . . . . . S. 224
PCS-Schalter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 204
VSC OFF-Schalter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Schalter für elektrische Fensterheber*1 . . . . . . . . . . . . . . . . . . . . . S. 142
Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
AUX-Anschluss*1, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
USB-Anschluss*1, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Schalter für Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 388
Rückstellschalter für Reifenluftdruckwarnung*1 . . . . . . . . . . . . . . S. 354
1
2
3
4
5
6
7
8
9
10
11

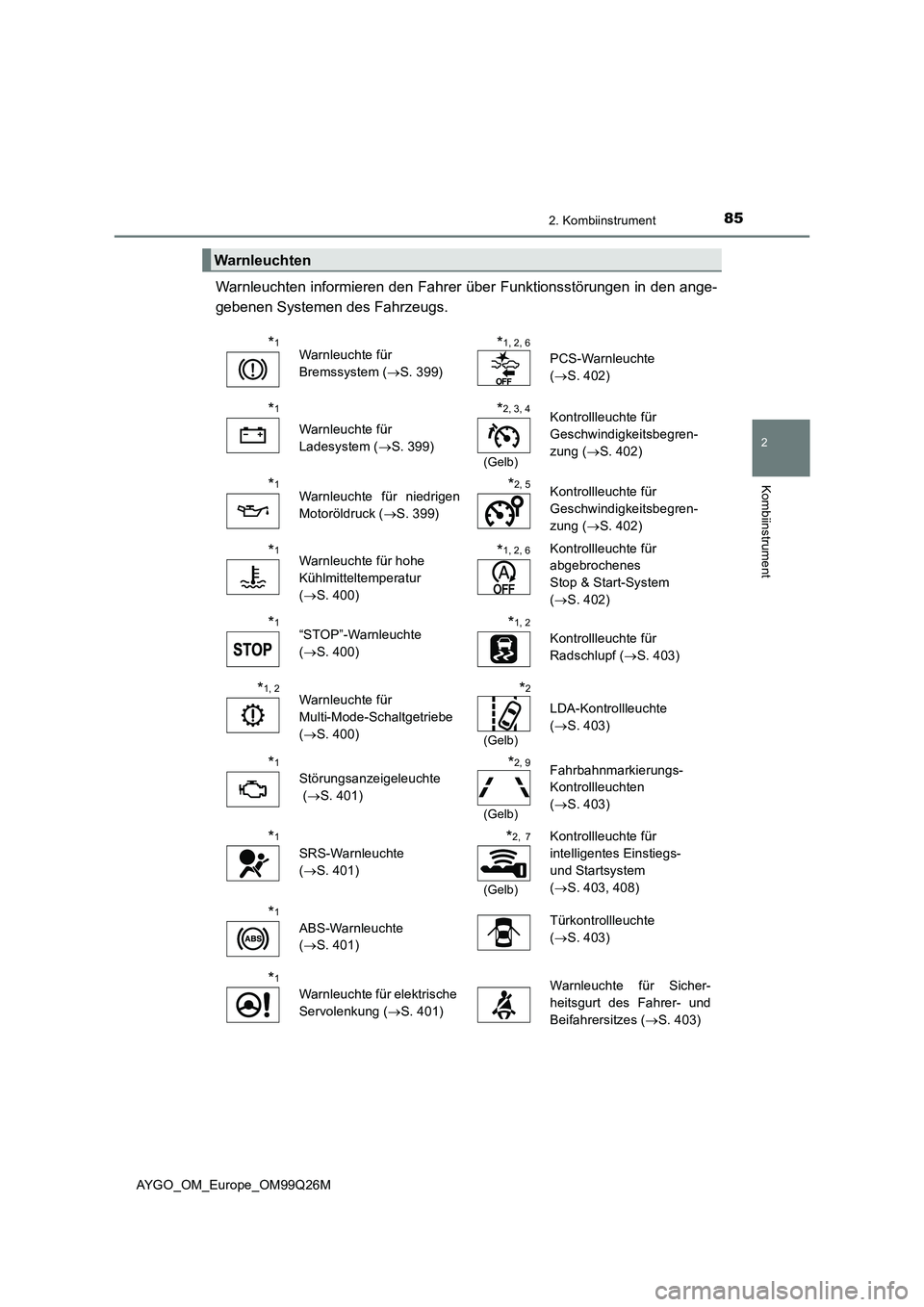

852. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1Warnleuchte für
Bremssystem ( S. 399)
*1, 2, 6
PCS-Warnleuchte
( S. 402)
*1
Warnleuchte für
Ladesystem ( S. 399)
*2, 3, 4
(Gelb)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 402)
*1Warnleuchte für niedrigen
Motoröldruck ( S. 399)
*2, 5Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 402)
*1Warnleuchte für hohe
Kühlmitteltemperatur
( S. 400)
*1, 2, 6Kontrollleuchte für
abgebrochenes
Stop & Start-System
( S. 402)
*1“STOP”-Warnleuchte
( S. 400)
*1, 2
Kontrollleuchte für
Radschlupf ( S. 403)
*1, 2Warnleuchte für
Multi-Mode-Schaltgetriebe
( S. 400)
*2
(Gelb)
LDA-Kontrollleuchte
( S. 403)
*1
Störungsanzeigeleuchte
( S. 401)
*2, 9
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten
( S. 403)
*1
SRS-Warnleuchte
( S. 401)
*2, 7
(Gelb)
Kontrollleuchte für
intelligentes Einstiegs-
und Startsystem
( S. 403, 408)
*1
ABS-Warnleuchte
( S. 401)
Türkontrollleuchte
( S. 403)
*1
Warnleuchte für elektrische
Servolenkung ( S. 401)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 403)

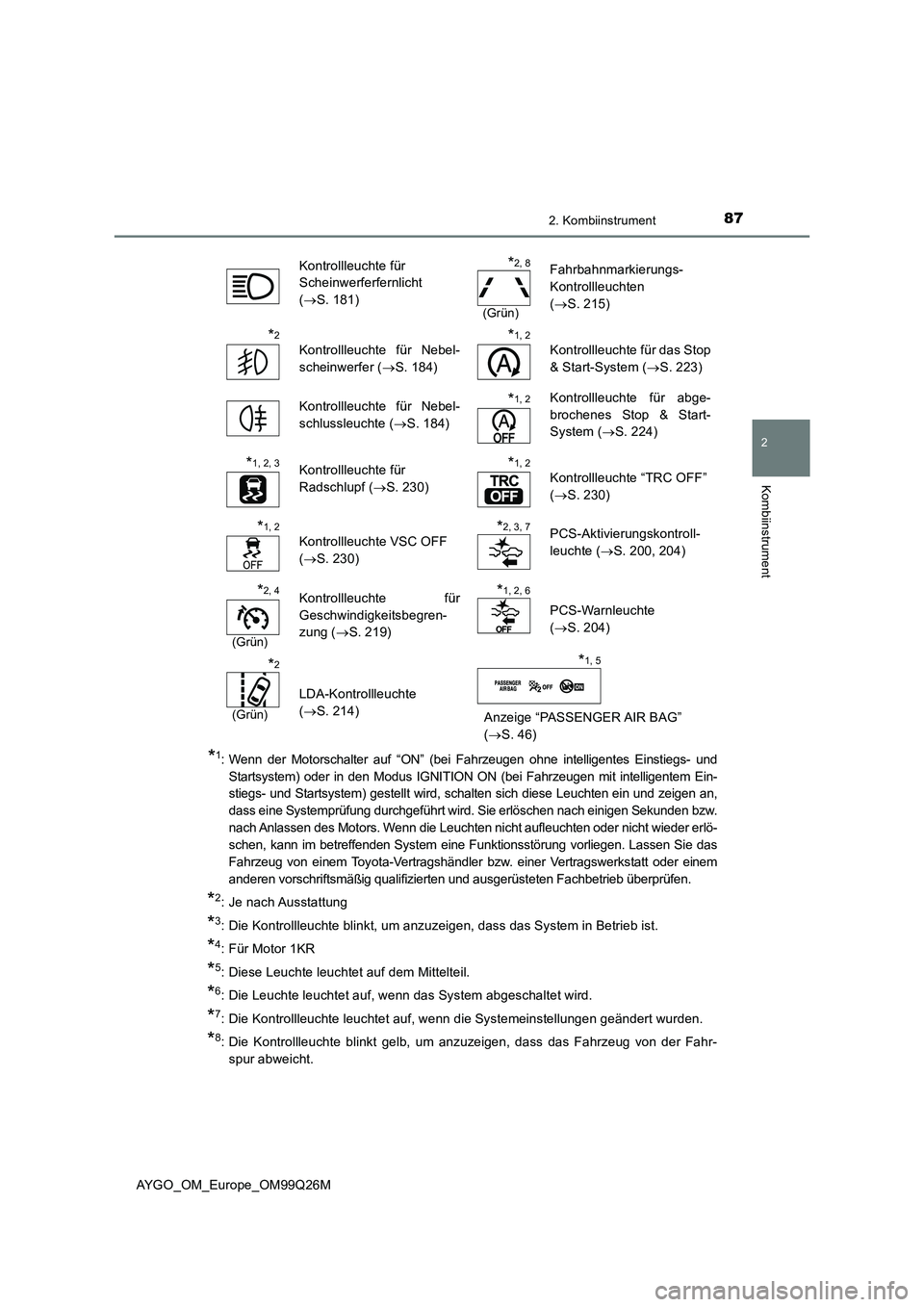

872. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs- und
Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligentem Ein-
stiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und zeigen an,
dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die Leuchten nicht aufleuchten oder nicht wieder erlö-
schen, kann im betreffenden System eine Funktionsstörung vorliegen. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*4: Für Motor 1KR
*5: Diese Leuchte leuchtet auf dem Mittelteil.
*6: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.
*7: Die Kontrollleuchte leuchtet auf, wenn die Systemeinstellungen geändert wurden.
*8: Die Kontrollleuchte blinkt gelb, um anzuzeigen, dass das Fahrzeug von der Fahr-
spur abweicht.
Kontrollleuchte für
Scheinwerferfernlicht
( S. 181)
*2, 8
(Grün)
Fahrbahnmarkierungs-
Kontrollleuchten
( S. 215)
*2
Kontrollleuchte für Nebel-
scheinwerfer ( S. 184)
*1, 2
Kontrollleuchte für das Stop
& Start-System ( S. 223)
Kontrollleuchte für Nebel-
schlussleuchte ( S. 184)
*1, 2Kontrollleuchte für abge-
brochenes Stop & Start-
System ( S. 224)
*1, 2, 3Kontrollleuchte für
Radschlupf ( S. 230)
*1, 2
Kontrollleuchte “TRC OFF”
( S. 230)
*1, 2
Kontrollleuchte VSC OFF
( S. 230)
*2, 3, 7PCS-Aktivierungskontroll-
leuchte ( S. 200, 204)
*2, 4
(Grün)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 219)
*1, 2, 6
PCS-Warnleuchte
( S. 204)
*2
(Grün)
LDA-Kontrollleuchte
( S. 214) Anzeige “PASSENGER AIR BAG”
( S. 46)
*1, 5

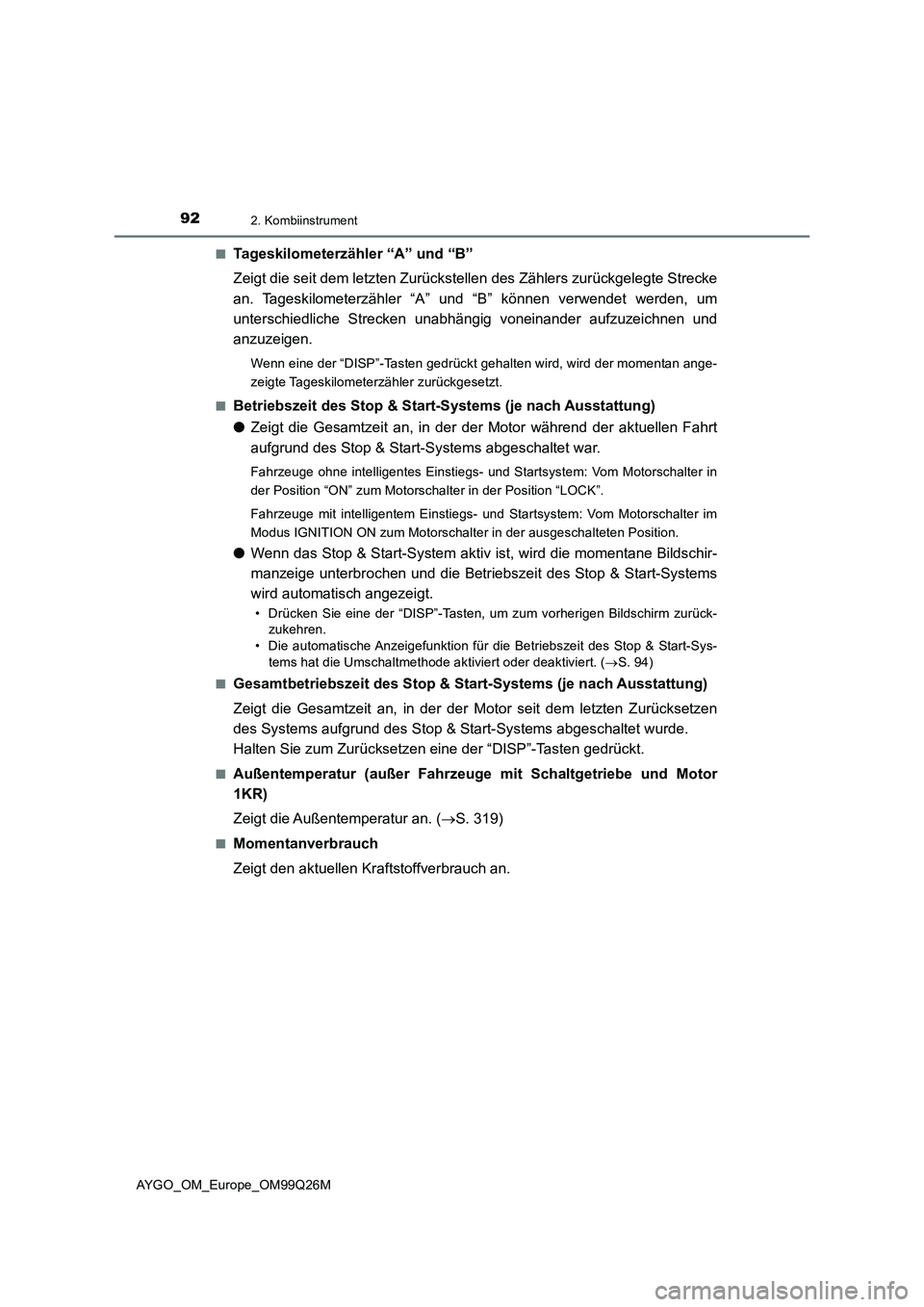

922. Kombiinstrument
AYGO_OM_Europe_OM99Q26M
■Tageskilometerzähler “A” und “B”
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler “A” und “B” können verwendet werden, um
unterschiedliche Strecken unabhängig voneinander aufzuzeichnen und
anzuzeigen.
Wenn eine der “DISP”-Tasten gedrückt gehalten wird, wird der momentan ange-
zeigte Tageskilometerzähler zurückgesetzt.
■Betriebszeit des Stop & Star t-Systems (je nach Ausstattung)
● Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt
aufgrund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Vom Motorschalter in
der Position “ON” zum Motorschalter in der Position “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Vom Motorschalter im
Modus IGNITION ON zum Motorschalter in der ausgeschalteten Position.
● Wenn das Stop & Start-System aktiv ist, wird die momentane Bildschir-
manzeige unterbrochen und die Betriebszeit des Stop & Start-Systems
wird automatisch angezeigt.
• Drücken Sie eine der “DISP”-Tasten, um zum vorherigen Bildschirm zurück-
zukehren.
• Die automatische Anzeigefunktion für die Betriebszeit des Stop & Start-Sys-
tems hat die Umschaltmethode aktiviert oder deaktiviert. ( S. 94)
■Gesamtbetriebszeit des Stop & St art-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Halten Sie zum Zurücksetzen eine der “DISP”-Tasten gedrückt.
■Außentemperatur (außer Fahrzeuge mit Schaltgetriebe und Motor
1KR)
Zeigt die Außentemperatur an. ( S. 319)
■Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.

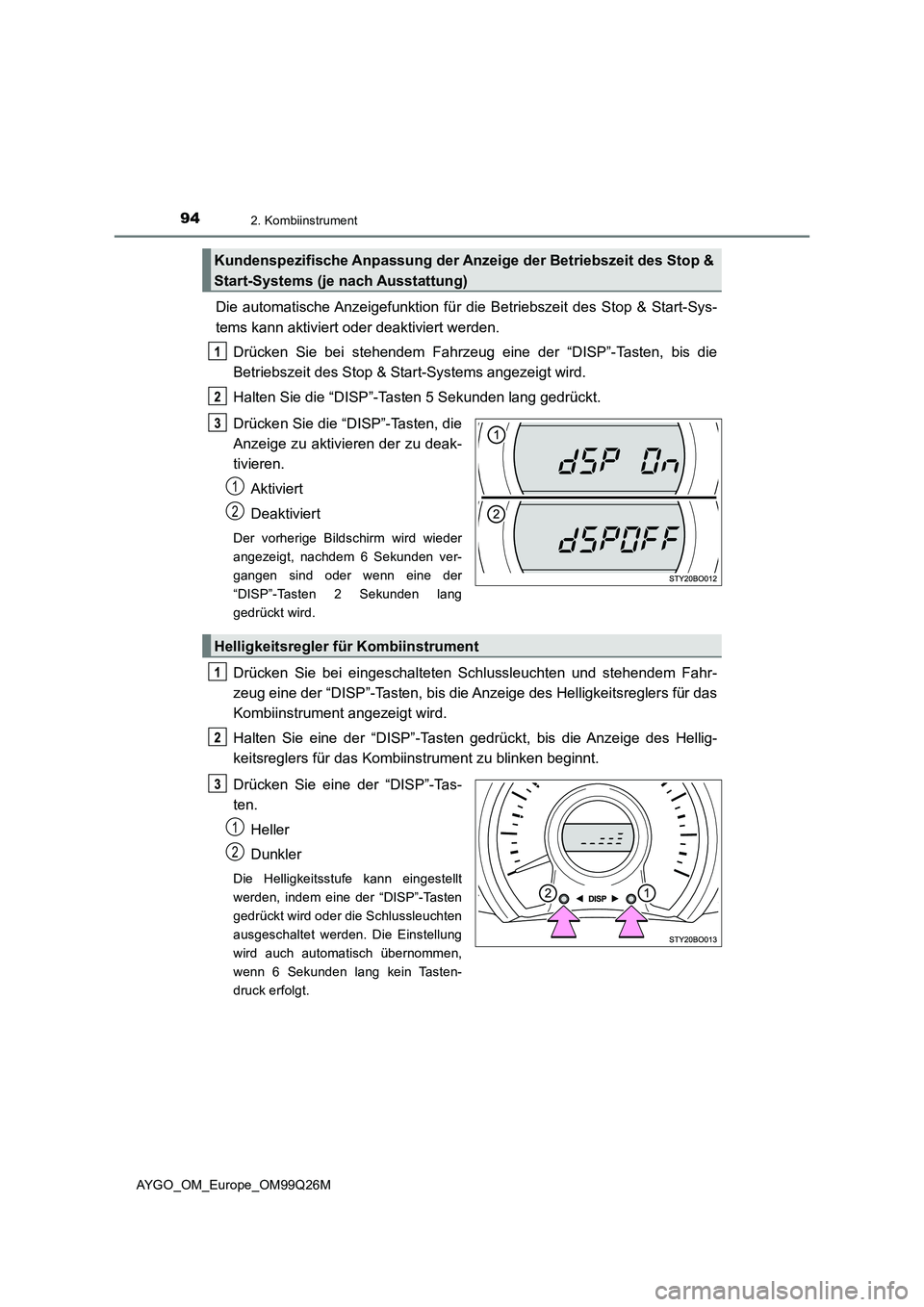

942. Kombiinstrument
AYGO_OM_Europe_OM99Q26M
Die automatische Anzeigefunktion für die Betriebszeit des Stop & Start-Sys-
tems kann aktiviert oder deaktiviert werden.
Drücken Sie bei stehendem Fahrzeug eine der “DISP”-Tasten, bis die
Betriebszeit des Stop & Start-Systems angezeigt wird.
Halten Sie die “DISP”-Tasten 5 Sekunden lang gedrückt.
Drücken Sie die “DISP”-Tasten, die
Anzeige zu aktivieren der zu deak-
tivieren.
Aktiviert
Deaktiviert
Der vorherige Bildschirm wird wieder
angezeigt, nachdem 6 Sekunden ver-
gangen sind oder wenn eine der
“DISP”-Tasten 2 Sekunden lang
gedrückt wird.
Drücken Sie bei eingeschalteten Schlussleuchten und stehendem Fahr-
zeug eine der “DISP”-Tasten, bis die Anzeige des Helligkeitsreglers für das
Kombiinstrument angezeigt wird.
Halten Sie eine der “DISP”-Tasten gedrückt, bis die Anzeige des Hellig-
keitsreglers für das Kombiinstrument zu blinken beginnt.
Drücken Sie eine der “DISP”-Tas-
ten.
Heller
Dunkler
Die Helligkeitsstufe kann eingestellt
werden, indem eine der “DISP”-Tasten
gedrückt wird oder die Schlussleuchten
ausgeschaltet werden. Die Einstellung
wird auch automatisch übernommen,
wenn 6 Sekunden lang kein Tasten-
druck erfolgt.
Kundenspezifische Anpassung der Anze ige der Betriebszeit des Stop &
Start-Systems (je nach Ausstattung)
1
2
Helligkeitsregler für Kombiinstrument
1
2

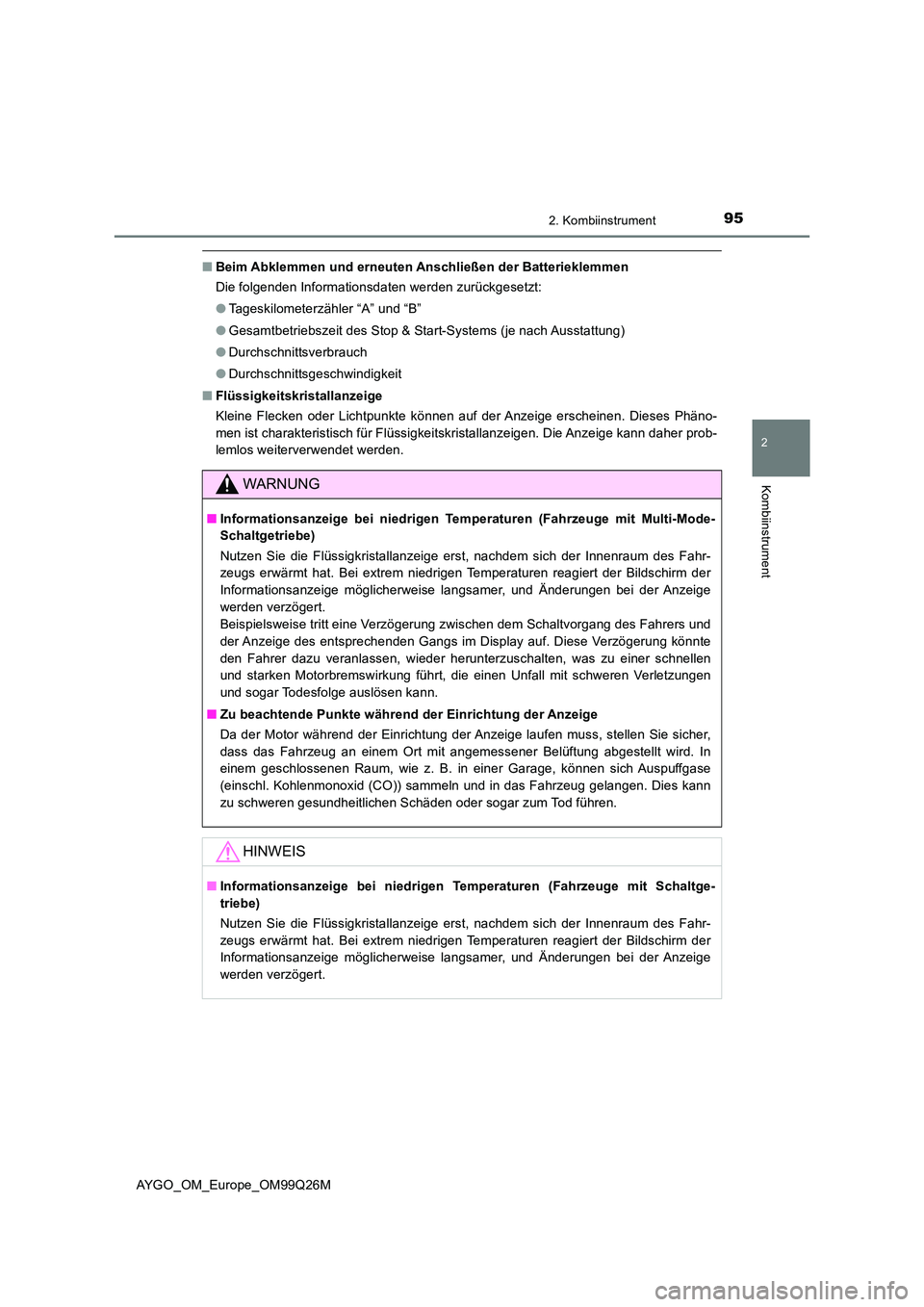

952. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99Q26M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Tageskilometerzähler “A” und “B”
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Durchschnittsgeschwindigkeit
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
WARNUNG
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Multi-Mode-
Schaltgetriebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit schweren Verletzungen
und sogar Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Schaltge-
triebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.
