2017 TOYOTA AURIS TOURING SPORTS Brugsanvisning (in Danish)

5217-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje
nBag (højrestyrede biler)
Stoplys
Baklys
Nummerpladelys
Bagblinklys1
2
3
4
OM12L13DK_Auris TS.book Page 521 Thursday, October 27, 2016 4:33 PM

5227-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TSn

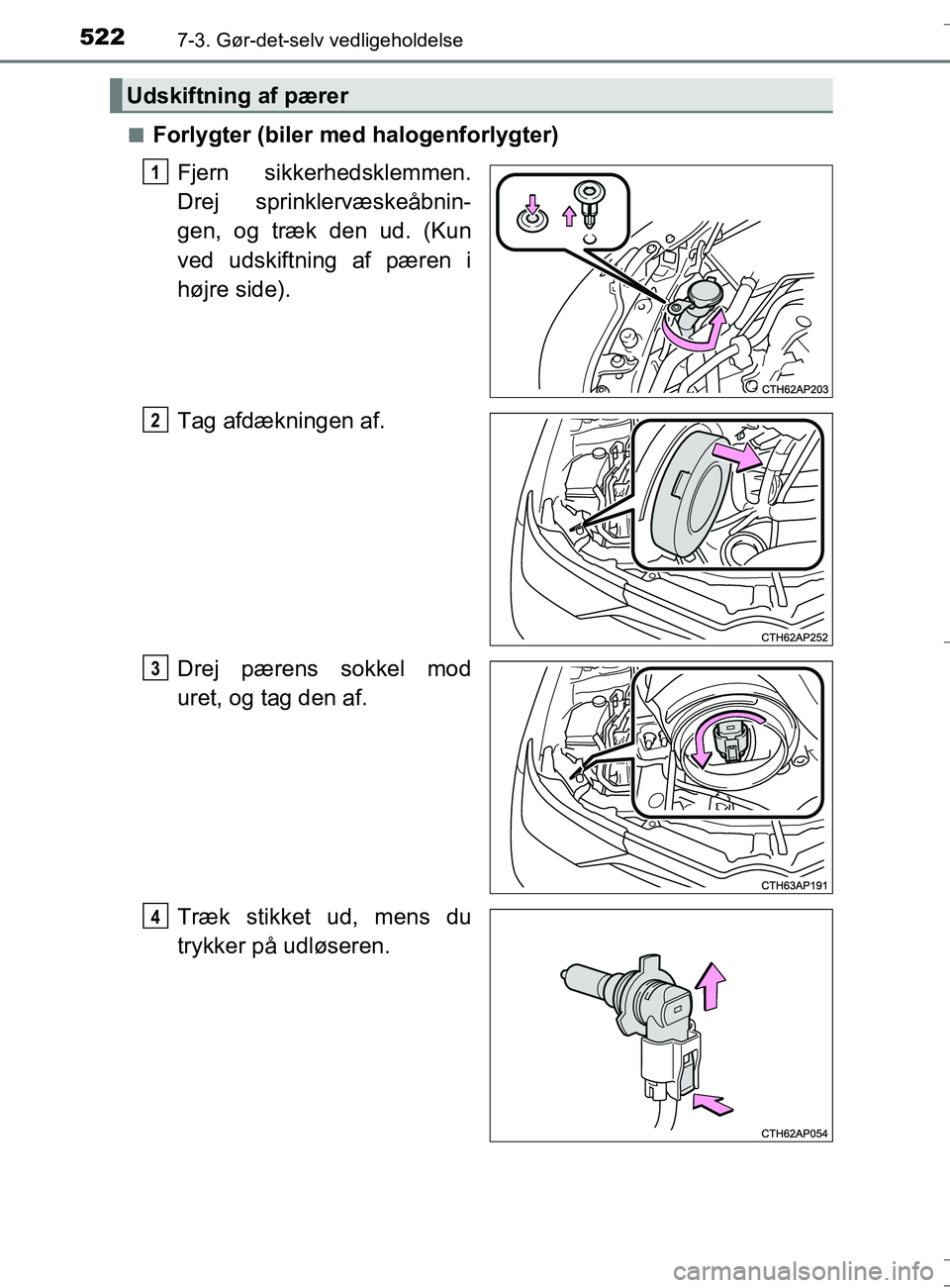

Forlygter (biler med halogenforlygter)
Fjern sikkerhedsklemmen.
Drej sprinklervæskeåbnin-
gen, og træk den ud. (Kun
ved udskiftning af pæren i
højre side).
Tag afdækningen af.
Drej pærens sokkel mod
uret, og tag den af.
Træk stikket ud, mens du
trykker på udløseren.
Udskiftning af pærer
1
2
3
4
OM12L13DK_Auris TS.book Page 522 Thursday, October 27, 2016 4:33 PM

5237-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Sæt afdækningen på.
For at sikre, at afdækningen
fastgøres sikkert, skal den frem-
stående del (A) være på linje
med midten af det område (B),
som er vist på illustrationen.
Tryk langs afdækningens kant
med et fast tryk.
Montér sprinklervæskeåbnin-
gen ved at sætte den i og
dreje den. Montér låseclip-
sen. (Kun ved udskiftning af
pæren i højre side).
5
6
A
B
7
8
OM12L13DK_Auris TS.book Page 523 Thursday, October 27, 2016 4:33 PM

5247-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TSn
Tågeforlygter (hvis monteret)
Drej rattet i modsat retning af
det blinklys, der skal udskif-
tes.
Drej rattet til et sted, hvor du let
kan få hånden ind mellem dæk-
ket og kofangerbeklædningen.
Fjern de 2 skruer, og fjern
kofangerbeklædningen del-
vist.
Fjern kofangerbeklædningen
delvist, indtil pæren er synlig.
Træk stikket ud, mens du
trykker på udløseren.
1
2
3
4
OM12L13DK_Auris TS.book Page 524 Thursday, October 27, 2016 4:33 PM

5257-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje
Drej pærens sokkel mod
uret, og tag den af.
Montér en ny pære.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen med uret, så
den sidder sikkert.
Sæt stikket i igen.
Ryk forsigtigt i stikket for at kon-
trollere, at det ikke er løst, tænd
for de forreste tågelygter én
gang og kontrollér visuelt, at der
ikke siver lys ud gennem monte-
ringsåbningen.
Udfør og omvendt, når du monterer kofangerbeklædnin-
gen.
Kontrollér, at kofangerbeklædningen sidder fast på indersiden af kofan-
geren.
5
6
7
832
OM12L13DK_Auris TS.book Page 525 Thursday, October 27, 2016 4:33 PM

5267-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TSn
Indikatorer for blinklys for
Fjern sikkerhedsklemmen.
Drej sprinklervæskeåbnin-
gen, og træk den ud. (Kun
ved udskiftning af pæren i
højre side).
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør og omvendt, når du monterer pæren.
Montér sprinklervæskeåbnin-
gen ved at sætte den i og
dreje den. Montér låseclip-
sen. (Kun ved udskiftning af
pæren i højre side).
1
2
3
432
5
OM12L13DK_Auris TS.book Page 526 Thursday, October 27, 2016 4:33 PM

5277-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje

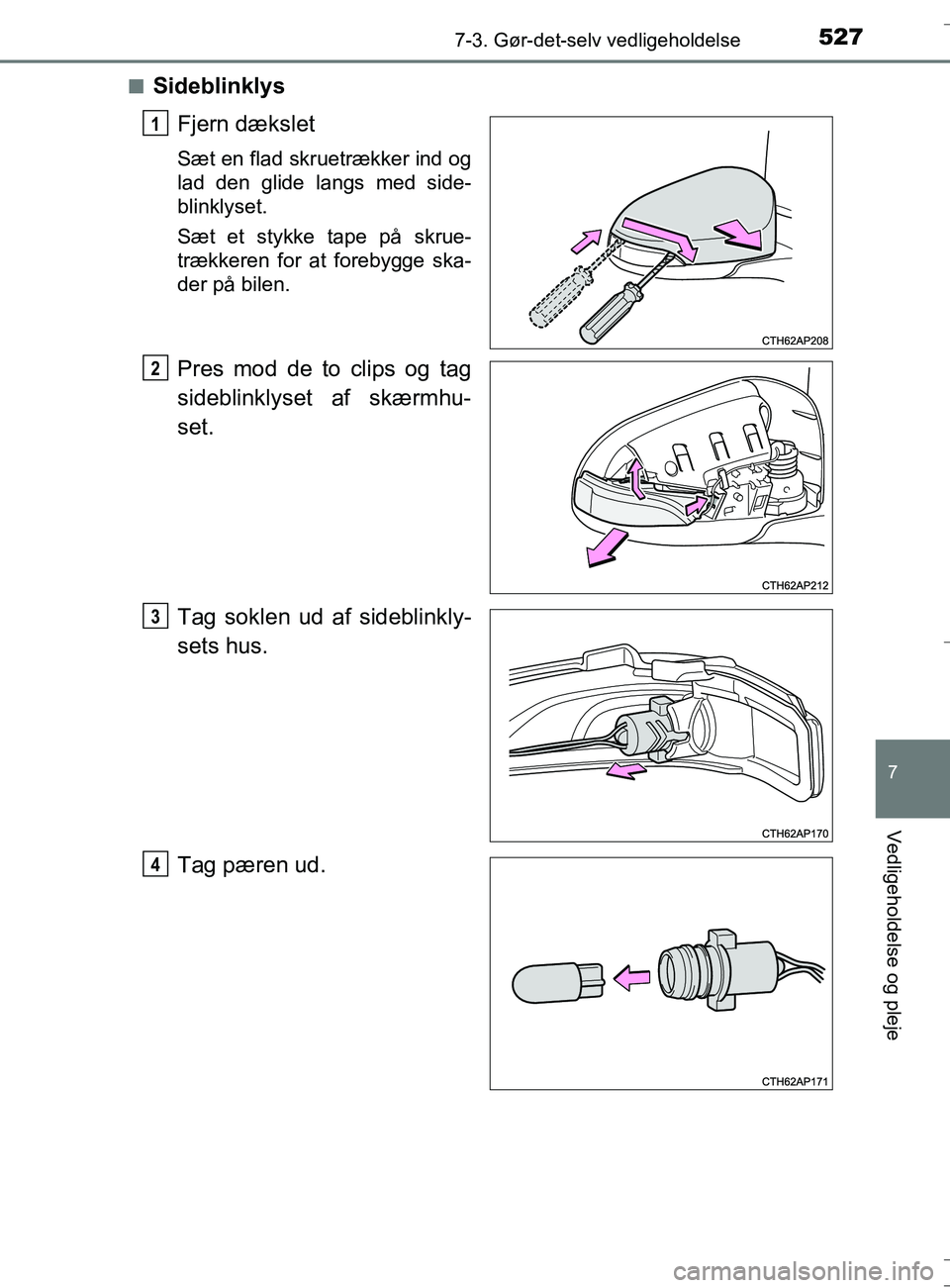

nSideblinklysFjern dækslet
Sæt en flad skruetrækker ind og
lad den glide langs med side-
blinklyset.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Pres mod de to clips og tag
sideblinklyset af skærmhu-
set.
Tag soklen ud af sideblinkly-
sets hus.
Tag pæren ud.
1
2
3
4
OM12L13DK_Auris TS.book Page 527 Thursday, October 27, 2016 4:33 PM

5287-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
Udskift pæren, og montér
soklen i sideblinklysets hus.
Flugt rillerne på soklen med
sideblinklysets hus.
Montér sideblinklyset i skærm-
huset med ledningsnettet igen-
nem den nederste del af
sideblinklyset.
Flugt de 6 flige, og montér
afdækningen.
Vent til du hører et klik, og kon-
trollér at afdækningen sidder
sikkert.
5
6
7
OM12L13DK_Auris TS.book Page 528 Thursday, October 27, 2016 4:33 PM
