2017 TOYOTA AURIS HYBRID ABS

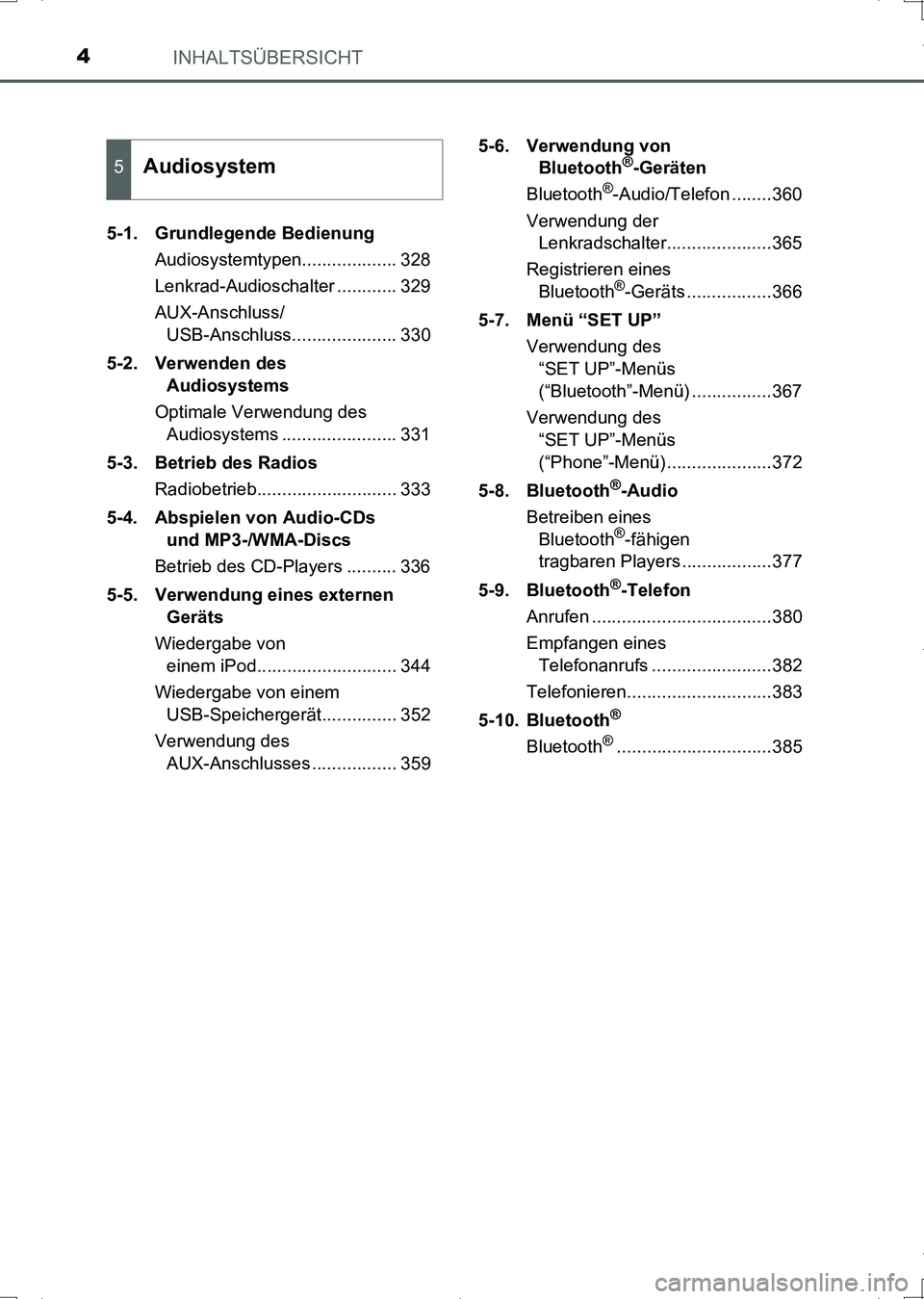

INHALTSÜBERSICHT4
UK_AURIS_HV_HB_EM (OM12L09M)5-1. Grundlegende Bedienung
Audiosystemtypen................... 328
Lenkrad-Audioschalter ............ 329
AUX-Anschluss/
USB-Anschluss..................... 330
5-2. Verwenden des
Audiosystems
Optimale Verwendung des
Audiosystems ....................... 331
5-3. Betrieb des Radios
Radiobetrieb............................ 333
5-4. Abspielen von Audio-CDs
und MP3-/WMA-Discs
Betrieb des CD-Players .......... 336
5-5. Verwendung eines externen
Geräts
Wiedergabe von
einem iPod............................ 344
Wiedergabe von einem
USB-Speichergerät............... 352
Verwendung des
AUX-Anschlusses ................. 3595-6. Verwendung von
Bluetooth
®-Geräten
Bluetooth®-Audio/Telefon ........360
Verwendung der
Lenkradschalter.....................365
Registrieren eines
Bluetooth
®-Geräts .................366
5-7. Menü “SET UP”
Verwendung des
“SET UP”-Menüs
(“Bluetooth”-Menü) ................367
Verwendung des
“SET UP”-Menüs
(“Phone”-Menü) .....................372
5-8. Bluetooth
®-Audio
Betreiben eines
Bluetooth
®-fähigen
tragbaren Players ..................377
5-9. Bluetooth
®-Telefon
Anrufen ....................................380
Empfangen eines
Telefonanrufs ........................382
Telefonieren.............................383
5-10. Bluetooth
®
Bluetooth®...............................385
5Audiosystem
UK AURIS_HV_HB_OM_German_OM12L09M.book 4 ページ ２０１６年６月２８日　火曜日　午後６時２１分

16Illustrierter Index
UK_AURIS_HV_HB_EM (OM12L09M)
■Instrumententafel (Fahrzeuge mit Linkslenkung)
Starttaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Starten des Hybridsystems/Änderung der Modi . . . . . . . . . . . . . . . . . . S. 215
Notabschaltung des Hybridsystems . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 499
Wenn das Hybridsystem nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 550
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 514
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Ändern der Schaltstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Vorsichtsmaßnahmen beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . S. 500
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 102
Ablesen der Instrumente/Einstellen der Instrumentenbeleuchtung . . . S. 102
Warnleuchten/Anzeigeleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 98
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 5071
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 16 ページ ２０１６年６月２８日　火曜日　午後６時２１分

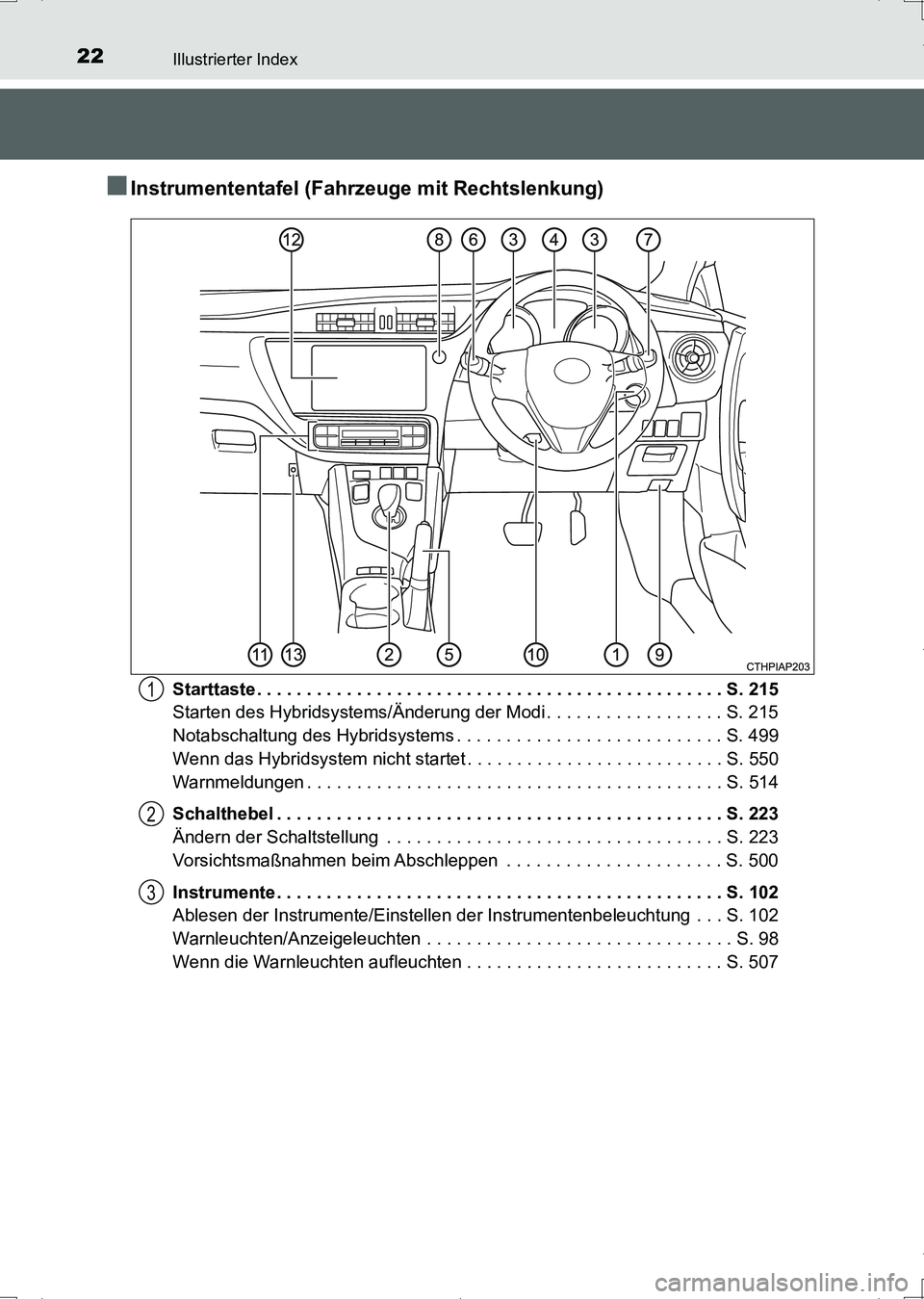

22Illustrierter Index
UK_AURIS_HV_HB_EM (OM12L09M)
■Instrumententafel (Fahrzeuge mit Rechtslenkung)
Starttaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Starten des Hybridsystems/Änderung der Modi . . . . . . . . . . . . . . . . . . S. 215
Notabschaltung des Hybridsystems . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 499
Wenn das Hybridsystem nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 550
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 514
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Ändern der Schaltstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Vorsichtsmaßnahmen beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . S. 500
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 102
Ablesen der Instrumente/Einstellen der Instrumentenbeleuchtung . . . S. 102
Warnleuchten/Anzeigeleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 98
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 5071
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 22 ページ ２０１６年６月２８日　火曜日　午後６時２１分

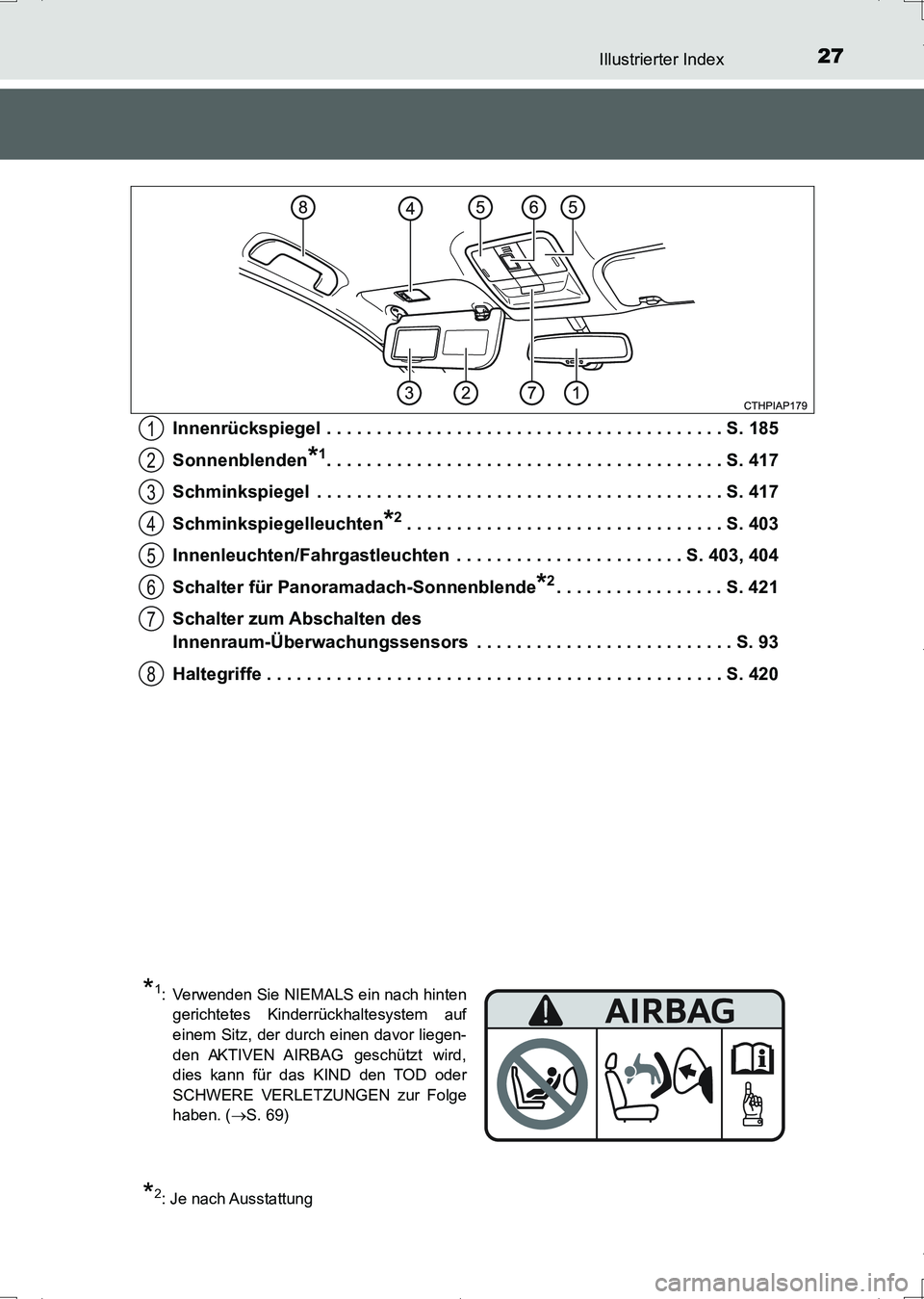

27Illustrierter Index
UK_AURIS_HV_HB_EM (OM12L09M)Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 185
Sonnenblenden
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 417
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 417
Schminkspiegelleuchten
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 403
Innenleuchten/Fahrgastleuchten . . . . . . . . . . . . . . . . . . . . . . . S. 403, 404
Schalter für Panoramadach-Sonnenblende
*2. . . . . . . . . . . . . . . . . S. 421
Schalter zum Abschalten des
Innenraum-Überwachungssensors . . . . . . . . . . . . . . . . . . . . . . . . . . S. 93
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 420
1
2
3
4
5
6
7
8
*1: Verwenden Sie NIEMALS ein nach hinten
gerichtetes Kinderrückhaltesystem auf
einem Sitz, der durch einen davor liegen-
den AKTIVEN AIRBAG geschützt wird,
dies kann für das KIND den TOD oder
SCHWERE VERLETZUNGEN zur Folge
haben. (S. 69)
*2: Je nach Ausstattung
UK AURIS_HV_HB_OM_German_OM12L09M.book 27 ページ ２０１６年６月２８日　火曜日　午後６時２１分

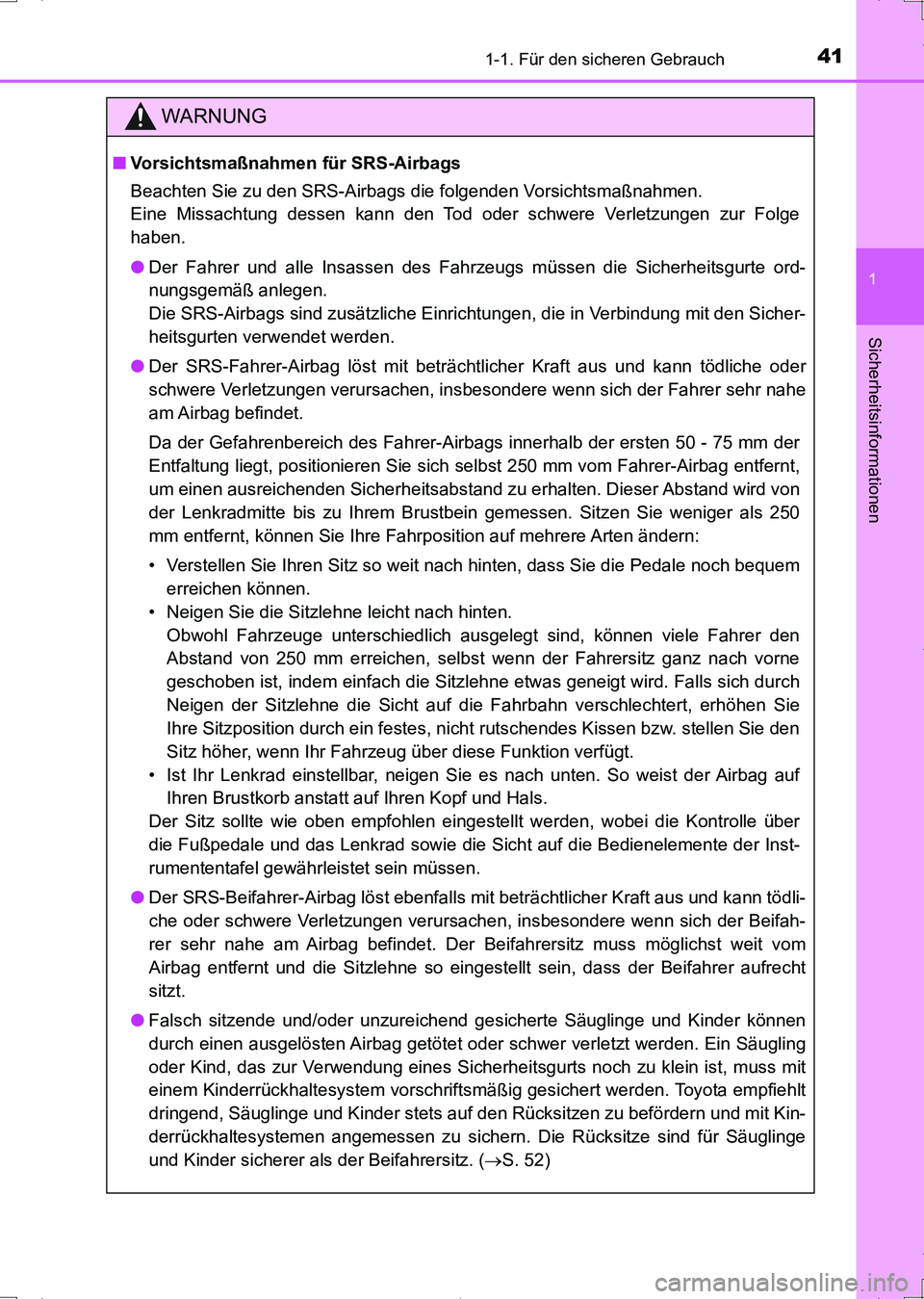

411-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12L09M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie zu den SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten verwendet werden.
●Der SRS-Fahrer-Airbag löst mit beträchtlicher Kraft aus und kann tödliche oder
schwere Verletzungen verursachen, insbesondere wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da der Gefahrenbereich des Fahrer-Airbags innerhalb der ersten 50 - 75 mm der
Entfaltung liegt, positionieren Sie sich selbst 250 mm vom Fahrer-Airbag entfernt,
um einen ausreichenden Sicherheitsabstand zu erhalten. Dieser Abstand wird von
der Lenkradmitte bis zu Ihrem Brustbein gemessen. Sitzen Sie weniger als 250
mm entfernt, können Sie Ihre Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht nach hinten.
Obwohl Fahrzeuge unterschiedlich ausgelegt sind, können viele Fahrer den
Abstand von 250 mm erreichen, selbst wenn der Fahrersitz ganz nach vorne
geschoben ist, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch
Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie
Ihre Sitzposition durch ein festes, nicht rutschendes Kissen bzw. stellen Sie den
Sitz höher, wenn Ihr Fahrzeug über diese Funktion verfügt.
• Ist Ihr Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb anstatt auf Ihren Kopf und Hals.
Der Sitz sollte wie oben empfohlen eingestellt werden, wobei die Kontrolle über
die Fußpedale und das Lenkrad sowie die Sicht auf die Bedienelemente der Inst-
rumententafel gewährleistet sein müssen.
●Der SRS-Beifahrer-Airbag löst ebenfalls mit beträchtlicher Kraft aus und kann tödli-
che oder schwere Verletzungen verursachen, insbesondere wenn sich der Beifah-
rer sehr nahe am Airbag befindet. Der Beifahrersitz muss möglichst weit vom
Airbag entfernt und die Sitzlehne so eingestellt sein, dass der Beifahrer aufrecht
sitzt.
●Falsch sitzende und/oder unzureichend gesicherte Säuglinge und Kinder können
durch einen ausgelösten Airbag getötet oder schwer verletzt werden. Ein Säugling
oder Kind, das zur Verwendung eines Sicherheitsgurts noch zu klein ist, muss mit
einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt
dringend, Säuglinge und Kinder stets auf den Rücksitzen zu befördern und mit Kin-
derrückhaltesystemen angemessen zu sichern. Die Rücksitze sind für Säuglinge
und Kinder sicherer als der Beifahrersitz. (S. 52)
UK AURIS_HV_HB_OM_German_OM12L09M.book 41 ページ ２０１６年６月２８日　火曜日　午後６時２１分

451-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12L09M)
■Wenn die SRS-Airbags auslösen (sich entfalten)
●Sie können leichte Abschürfungen, Verbrennungen, Prellungen usw. durch heiße
Gase in den SRS-Airbags erleiden, da diese mit extrem hoher Geschwindigkeit aus-
gelöst werden (Entfaltung).
●Ein lautes Geräusch wird hörbar und weißes Pulver wird freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenerator)
sowie Vordersitze, Teile der vorderen und hinteren Dachsäulen und die Dachlängs-
träger können für einige Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß
sein.
●Die Windschutzscheibe kann zerbrechen.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Krafteinwirkung, die einer Frontalkollision bei ca. 20
- 30 km/h mit einer stehenden Wand, das sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser Schwellenwert der Geschwindigkeit aller-
dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft, das sich beim Aufprall bewegen oder ver-
formen kann, wie z. B. ein parkendes Fahrzeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrunfall verwickelt wird, z. B. wenn die Fahr-
zeugfront die Auflagefläche eines LKWs “unterfährt” bzw. sich unter diese schiebt
●Abhängig von der Art der Kollision ist es möglich, dass nur die Gurtstraffer aktiviert
werden.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und Kopf-
Seiten-Airbags)
●Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen bei einem Aufprall aus,
wenn dieser den eingestellten Schwellenwert überschreitet (dieser entspricht der
Aufprallkraft, die bei einer seitlichen und im rechten Winkel zur Fahrtrichtung erfol-
genden Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgastzelle bei
einer Geschwindigkeit von 20 - 30 km/h produziert wird).
●Die SRS-Kopf-Seiten-Airbags lösen bei einer schweren Frontalkollision aus.
UK AURIS_HV_HB_OM_German_OM12L09M.book 45 ページ ２０１６年６月２８日　火曜日　午後６時２１分

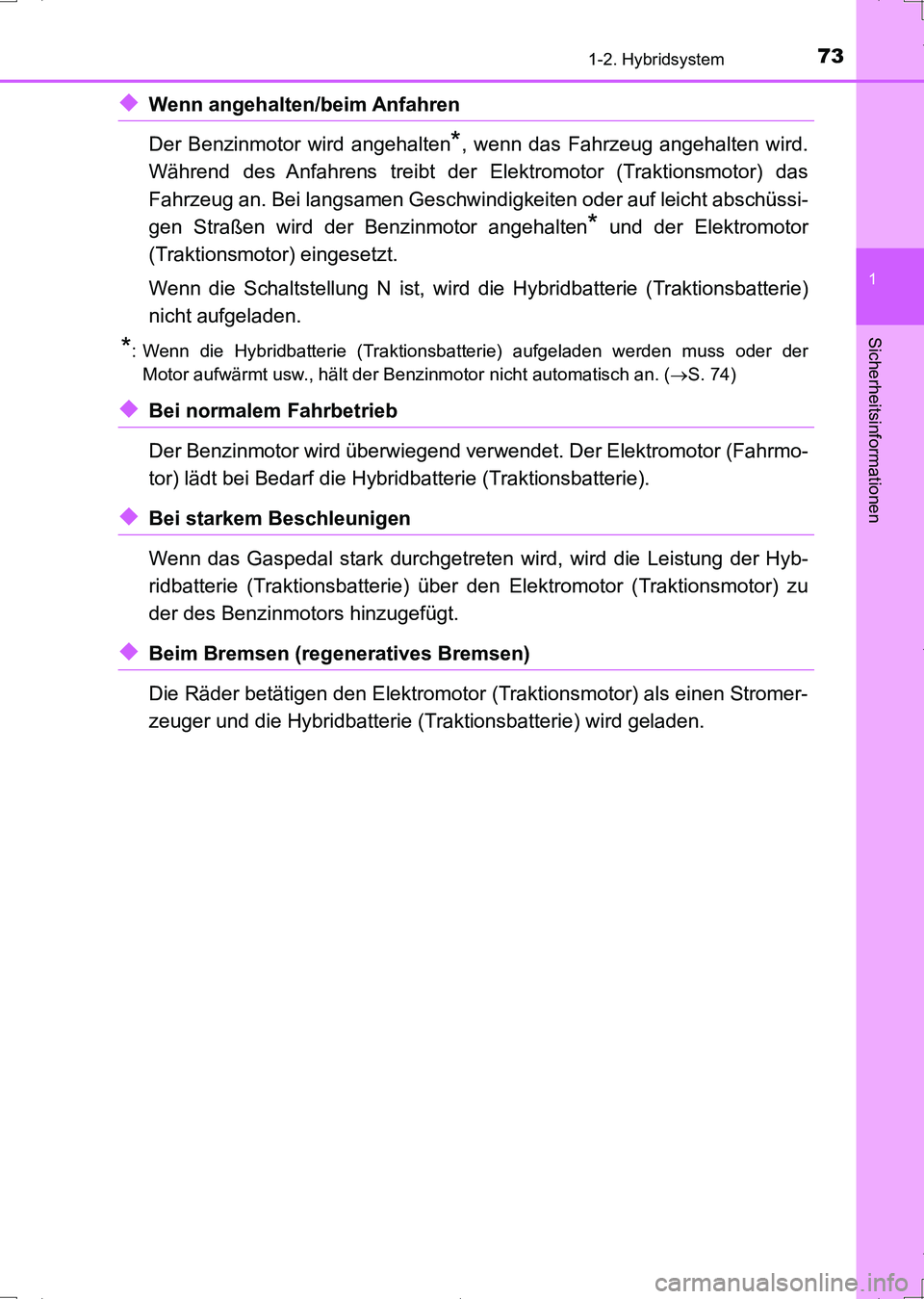

731-2. Hybridsystem
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12L09M)
◆Wenn angehalten/beim Anfahren
Der Benzinmotor wird angehalten
*, wenn das Fahrzeug angehalten wird.
Während des Anfahrens treibt der Elektromotor (Traktionsmotor) das
Fahrzeug an. Bei langsamen Geschwindigkeiten oder auf leicht abschüssi-
gen Straßen wird der Benzinmotor angehalten
* und der Elektromotor
(Traktionsmotor) eingesetzt.
Wenn die Schaltstellung N ist, wird die Hybridbatterie (Traktionsbatterie)
nicht aufgeladen.
*: Wenn die Hybridbatterie (Traktionsbatterie) aufgeladen werden muss oder der
Motor aufwärmt usw., hält der Benzinmotor nicht automatisch an. (S. 74)
◆Bei normalem Fahrbetrieb
Der Benzinmotor wird überwiegend verwendet. Der Elektromotor (Fahrmo-
tor) lädt bei Bedarf die Hybridbatterie (Traktionsbatterie).
◆Bei starkem Beschleunigen
Wenn das Gaspedal stark durchgetreten wird, wird die Leistung der Hyb-
ridbatterie (Traktionsbatterie) über den Elektromotor (Traktionsmotor) zu
der des Benzinmotors hinzugefügt.
◆Beim Bremsen (regeneratives Bremsen)
Die Räder betätigen den Elektromotor (Traktionsmotor) als einen Stromer-
zeuger und die Hybridbatterie (Traktionsbatterie) wird geladen.
UK AURIS_HV_HB_OM_German_OM12L09M.book 73 ページ ２０１６年６月２８日　火曜日　午後６時２１分

771-2. Hybridsystem
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12L09M)
An der Seite des unteren Teils des lin-
ken Rücksitzes befindet sich eine
Lufteinlassöffnung zum Kühlen der
Hybridbatterie (Traktionsbatterie).
Wenn die Lüftungsöffnung blockiert
wird, kann die Hybridbatterie überhit-
zen, was zu einer verminderten Leis-
tung der Hybridbatterie führt.
Wird ein bestimmtes Maß an Erschütterung vom Erschütterungssensor
gemessen, blockiert das Notabschaltsystem den Starkstrom und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und austreten-
den Kraftstoffs zu minimieren. Wird das Notabschaltsystem aktiviert, kann Ihr
Fahrzeug nicht wieder gestartet werden. Um das Hybridsystem wieder anzu-
lassen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
Sie die Anweisungen. (S. 514)
Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems
UK AURIS_HV_HB_OM_German_OM12L09M.book 77 ページ ２０１６年６月２８日　火曜日　午後６時２１分
