2017 TOYOTA AURIS display

2524-6. Använda körstödssystemen
OM12K97SE
OBSERVERA
nSe till att systemet fungerar korrekt
Om något av följande skulle uppstå kommer Stop & Start-systemet eventuellt
inte att fungera på rätt sätt. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
l Medan förarens säkerhetsbälte är påsatt blinkar bältespåminnelselamporna
till förarens och framsätespassagerarens bälten.
l Även om förarens säkerhetsbälte inte är fastspänt är påminnelselamporna
till förarens och framsätespassagerarens säkerhetsbälten släckta.
l Modeller med instrument med 3 ringar: Även om förardörren är stängd tänds
varningslampan för öppen dörr, eller kupébelysningen när strömbrytaren
till kupébelysningen är i dörrläge.
l Modeller med instrument med 2 ringar: Även om förardörren är stängd
visas varningslampan för öppen dörr på informationsdisplayen, eller kupé-
belysningen tänds när strömbrytaren till kupébelysningen är i dörrläge.
l Modeller med instrument med 3 ringar: Även om förardörren öppnas tänds
inte varningslampan för öppen dörr, eller kupébelysningen tänds inte när
strömbrytaren till kupébelysningen är i dörrläge.
l Modeller med instrument med 2 ringar : Även om förardörren öppnas visas
inte varningslampan för öppen dörr på informationsdisplayen, eller kupébe-
lysningen tänds inte när strömbrytaren till kupébelysningen är i dörrläge.
OM12K97SE_Auris.book Page 252 Tuesday, September 20, 2016 3:02 PM

2564-6. Använda körstödssystemen
OM12K97SE
nFarthållaren kan ställas in när
Modeller med Multidrive
l Växelspaken är i läge D eller område 4 eller högre i M som valts.
l Område 4 eller högre har valts med växelpaddeln.
(modeller med växelpaddel)
l Bilens hastighet överskrider cirka 40 km/tim.
Modeller med manuell växellåda
Bilens hastighet överskrider cirka 40 km/tim.
n Accelerera efter att bilens hastighet har ställts in
lBilen kan accelereras med gaspedalen. Efter accelerationen återtas den
inställda hastigheten.
l Även utan att koppla bort farthållaren kan den inställda hastigheten ökas
genom att bilen först accelereras till önskad hastighet och därefter trycks
spaken ned för att ställa in den nya hastigheten.
n Automatisk bortkoppling av farthållaren
Farthållaren inaktiveras automatiskt i någon av följande situat\
ioner.
lBilens hastighet sjunker mer än cirka 16 km/tim under den inställda hastig-
heten.
I så fall behålls inte den lagrade inställda hastigheten.
l Bilens hastighet sjunker under cirka 40 km/tim.
l VSC är aktiverat.
l Hastighetsbegränsaren är aktiverad. (i förekommande fall)
n Om indikeringslampan tänds med gult sken (m odeller med instrument
med 3 ringar) eller ”Check entry & start system” visas på informations-
displayen (modeller med in strument med 2 ringar)
Tryck en gång på knappen ”ON-OFF” för att koppla ur systeme\
t, och tryck en
gång till för att aktivera systemet på nytt.
Om det inte går att ställa in en hastighet med farthållaren eller om farthållaren
kopplas bort genast efter att den aktiverats kan en funktionsstörning ha
uppstått i farthållarsystemet. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
OM12K97SE_Auris.book Page 256 Tuesday, September 20, 2016 3:02 PM

2604-6. Använda körstödssystemen
OM12K97SE
Koppla bort
Dra spaken mot dig för att koppla
ur fartbegränsaren.
Återuppta
Återaktivera fartbegränsaren genom
att trycka spaken uppåt.
nDen inställda hastigheten överskrids
I följande situationer överskrider bilens hastighet den inställda hastigheten
och informationsdisplayens tecken blinkar:
lNär gaspedalen trampas ned helt
l Vid körning i nedförsbacke
n Automatisk inaktivering av hastighetsbegränsaren
Hastighetsbegränsaren kopplas automatiskt bort i följande situationer:
lFarthållaren aktiveras.
l Endast 8NR-FTS-motorn: Om VSC-syste met och/eller TRC-systemet stängs
av med en tryckning på knappen VSC OFF.
n Om indikeringslampan tä nds med gult sken (modell er med instrument med
3 ringar) eller ”Check entry & start system” visas på informationsdis-
playen (modeller med instrument med 2 ringar)
Stäng av motorn och starta om den. Ställ in fartbegränsaren när motorn har
startats om. Om fartbegränsaren inte kan ställas in kan en funktionsstörning
ha uppstått i fartbegränsaren. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Inaktivera och återaktivera fartbegränsaren
1
2
OM12K97SE_Auris.book Page 260 Tuesday, September 20, 2016 3:02 PM

2624-6. Använda körstödssystemen
OM12K97SEn
Sensortyper
Toyotas parkeringssensor
: I förekommande fall
Modeller utan naviga
tions/multimediasystem:
Avståndet från din bil till närbelä gna hinder vid fickparkering eller
vid manövrering in i ett garage mäts av sensorerna och kommu-
niceras via informationsdisplay, pekskärm och en summerton.
Kontrollera alltid omgivningen när du använder detta system.
Modeller med navigations/multimediasystem:
Se instruktionsboken till navigations- och multimediasystemet.
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
OM12K97SE_Auris.book Page 262 Tuesday, September 20, 2016 3:02 PM

2634-6. Använda körstödssystemen
OM12K97SE
4
Körning
nAktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan aktiveras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen, tryck sedan på / på rattkontrol-
len för att välja .
Tryck på på rattkontrol-
len för att aktivera/inaktivera
systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
OM12K97SE_Auris.book Page 263 Tuesday, September 20, 2016 3:02 PM

2644-6. Använda körstödssystemen
OM12K97SE
När en sensor känner av ett hinder visas riktningen och det ungefärliga
avståndet till hindret samtidigt som en ljudsignal hörs.
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM12K97SE_Auris.book Page 264 Tuesday, September 20, 2016 3:02 PM

2654-6. Använda körstödssystemen
OM12K97SE
4
Körning
nFrämre sidsensorer
nMittsensorer
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
OM12K97SE_Auris.book Page 265 Tuesday, September 20, 2016 3:02 PM

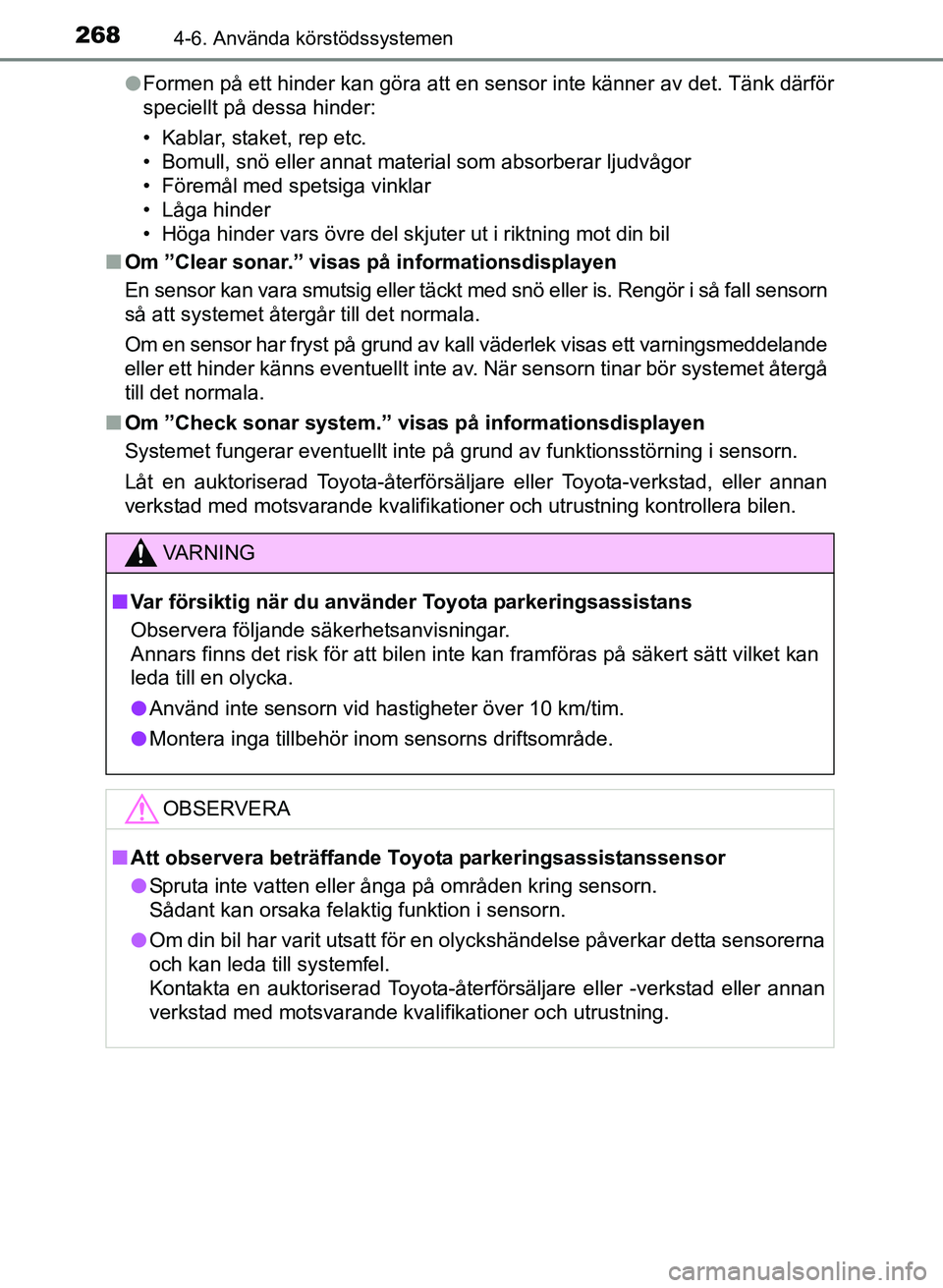

2684-6. Använda körstödssystemen
OM12K97SEl
Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
n Om ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sensorn
så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmeddelande
eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet återgå
till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
nVar försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
leda till en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
nAtt observera beträffande Toyo ta parkeringsassistanssensor
l Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka felaktig funktion i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OM12K97SE_Auris.book Page 268 Tuesday, September 20, 2016 3:02 PM
