2694-6. Använda körstödssystemen
OM12K97SE
4
Körning
Simple-IPA, reglage
Bildskärm
Indikering
Simple-IPA (Intelligent
parkeringsassistans)

: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom ett
parkerat fordon, används sensor erna som är monterade på de
främre stötfångarens sidor som känner av ett utrymme där bilen
kan parkeras. Parkeringsproceduren assisteras då av en auto-
matisk hantering av ratten.
Systemet känner av en till räckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
OM12K97SE_Auris.book Page 269 Tuesday, September 20, 2016 3:02 PM

2704-6. Använda körstödssystemen
OM12K97SE
Simple-IPA hanteras i enlighet med informationsdisplayen och sum-
mertonen.
Systemet känner av parkeringsutrymmen på bilens framsätespassagerarsida
och assisterar vid parkering i ett utrymme som känts av.
Vid parkering i ett utrymme på bilens förarsida ska du indikera med körrikt-
ningsvisaren din avsikt att svänga på förarsidan. Lämna körriktningsvisaren
i det läget tills den automatiska styrningen startar.
Tryck på knappen till Simple-IPA
medan bilen framförs med högst
30 km/tim.
Informationsdisplayen ändras till
skärmen för avkänning av parke-
ringsutrymme när systemet är igång.
Kör bilen medan du upprätthål-
ler ett avstånd på cirka 1 m till
de parkerade fordonen.
Kör bilen så parallellt som möjligt
med de parkerade fordonen och
trottoarkanten.
Sänk hastigheten så att systemet
kan assistera vid parkering av bilen
mer parallellt med de parkerade for-
donen och trottoarkanten, och i ett
bättre läge mellan fordonen framför
och bakom parkeringsutrymmet.
Längden som krävs för att ett parke-
ringsutrymme ska kunna kännas av
är bilens totala längd plus cirka 1 m.
Upprätthåll en hastighet på högst 30 km/tim.
Använda Simple-IPA
1
Cirka 1 m
2
OM12K97SE_Auris.book Page 270 Tuesday, September 20, 2016 3:02 PM

2714-6. Använda körstödssystemen
OM12K97SE
4
Körning
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summertonen
hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsutrym-
met som känts av.
Om bilen rör sig 10 m eller mer
efter att summertonen har hörts
påbörjas avkänning av ett nytt par-
keringsutrymme.
3
4
OM12K97SE_Auris.book Page 271 Tuesday, September 20, 2016 3:02 PM

2724-6. Använda körstödssystemen
OM12K97SE
Flytta växelspaken till R.
Informationsdisplayen ändras, indi-
keringslampan till Simple-IPA tänds
och den automatiska styrningen
börjar. Var försiktig så att händerna
inte fastnar i ratten och kontrollera
att omgivningen är säker. Backa
bilen långsamt genom användning
av gaspedal och bromspedal. Under
automatisk styrning ska bilen ha en
hastighet av högst 6 km/tim.
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Backa bilen långsamt medan du
kontrollerar att området bakom bilen
är säkert.
5
6
OM12K97SE_Auris.book Page 272 Tuesday, September 20, 2016 3:02 PM

2734-6. Använda körstödssystemen
OM12K97SE
4
Körning
När den bakre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Flytta växelspaken till D (Multidrive) eller 1 (manuell växellåda).
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12K97SE_Auris.book Page 273 Tuesday, September 20, 2016 3:02 PM

2744-6. Använda körstödssystemen
OM12K97SE
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen.
Upprepa stegen t.o.m.
tills parkeringen är avslutad.
När parkeringsproceduren är avslu-
tad hörs summertonen, indikerings-
lampan till Simple-IPA slocknar och
informationsdisplayen ändras.
Justera bilens läge och/eller vinkel
om det behövs, för att avsluta par-
keringen.
10
11710
OM12K97SE_Auris.book Page 274 Tuesday, September 20, 2016 3:02 PM

2754-6. Använda körstödssystemen
OM12K97SE
4
Körning

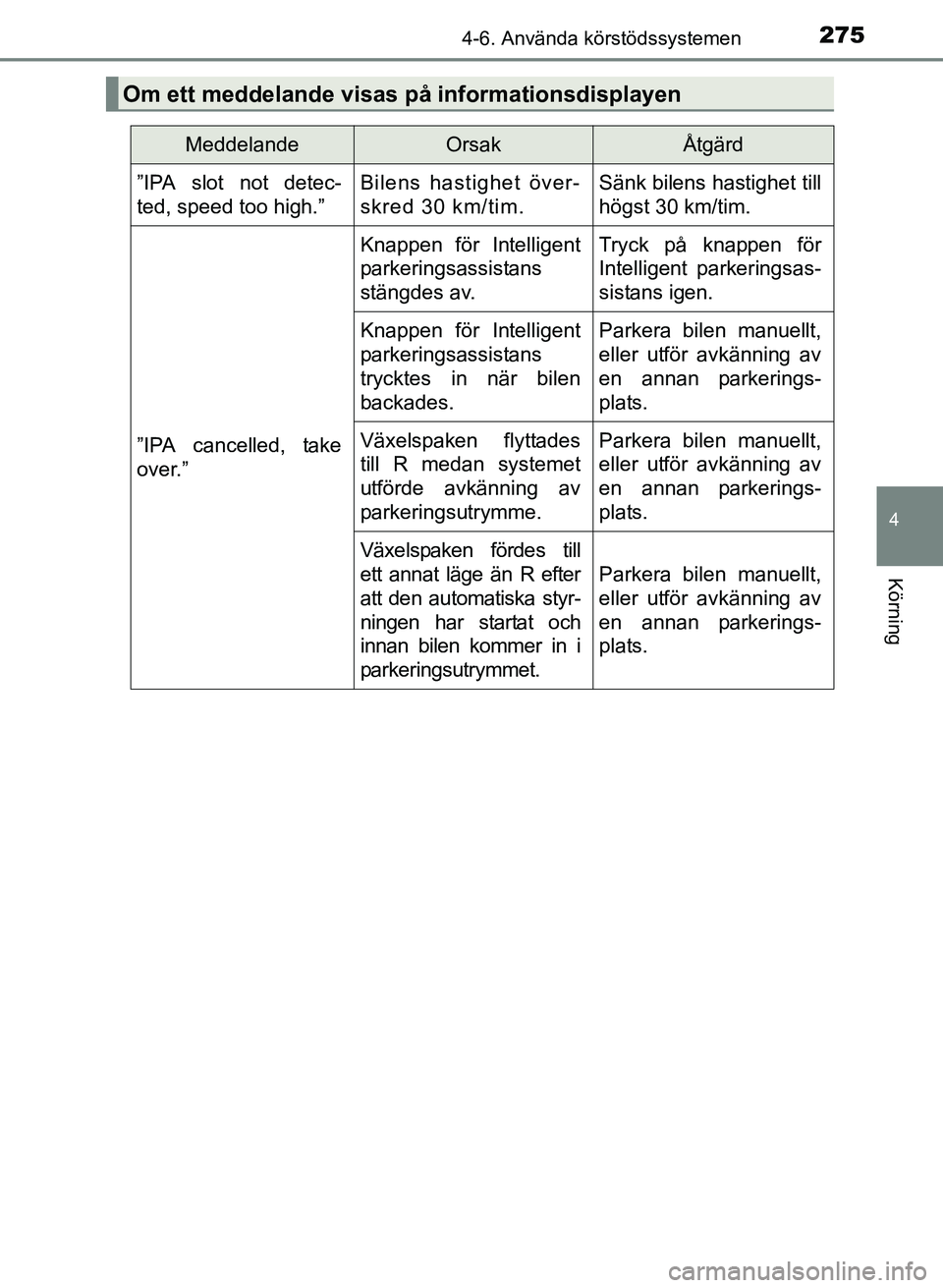

Om ett meddelande visas på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA slot not detec-
ted, speed too high.” Bilens hastighet över-
skred 30 km/tim. Sänk bilens hastighet till
högst 30 km/tim.
”IPA cancelled, take
over.”
Knappen för Intelligent
parkeringsassistans
stängdes av.Tryck på knappen för
Intelligent parkeringsas-
sistans igen.
Knappen för Intelligent
parkeringsassistans
trycktes in när bilen
backades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken flyttades
till R medan systemet
utförde avkänning av
parkeringsutrymme.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken fördes till
ett annat läge än R efter
att den automatiska styr-
ningen har startat och
innan bilen kommer in i
parkeringsutrymmet.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
OM12K97SE_Auris.book Page 275 Tuesday, September 20, 2016 3:02 PM

2874-6. Använda körstödssystemen
OM12K97SE
4
Körning
Slirindikeringslampan blinkar när
TRC/VSC-systemen är i drift.
Om bilen fastnar i snö eller lera kan TRC-systemet minska kraften från
motorn till hjulen. Tryck på för att stänga av systemet så att det
blir lättare för dig att gunga loss bilen.
Modeller med instrument med 3 ringar
Stäng av TRC-systemet med en
snabb tryckning knappen .
Indikeringslampan ”TRC avstängt.”
tänds.
Tryck på knappen igen för att
sätta på systemet igen.
Modeller med instrument med 2 ringar
Stäng av TRC-systemet med en
snabb tryckning knappen .
”TRC avstängt.” visas på informa-
tionsdisplayen.
Tryck på knappen igen för att
sätta på systemet igen.
När TRC/VSC-systemen är i drift
Stänga av TRC-systemet
