2017 TOYOTA 86 display

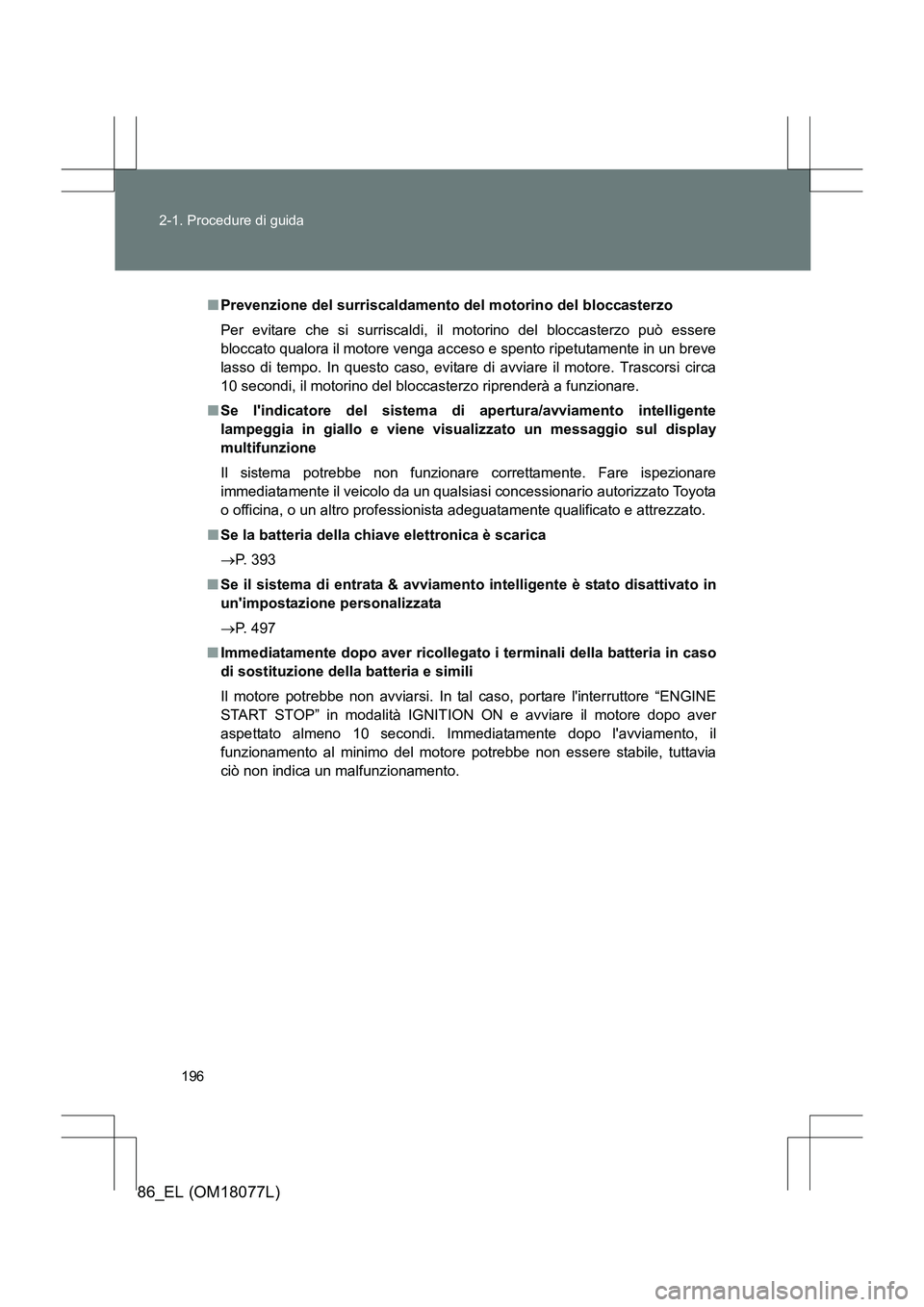

196
2-1. Procedure di guida
86_EL (OM18077L)
■
Prevenzione del surriscaldamento del motorino del bloccasterzo
Per evitare che si surriscaldi, il motorino del bloccasterzo può essere
bloccato qualora il motore venga acceso e spento ripetutamente in un breve
lasso di tempo. In questo caso, evitare di avviare il motore. Trascorsi circa
10 secondi, il motorino del bloccasterzo riprenderà a funzionare.
■ Se l'indicatore del sistema di apertura/avviamento intelligente
lampeggia in giallo e viene visualizzato un messaggio sul display
multifunzione
Il sistema potrebbe non funzionare correttamente. Fare ispezionare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Se la batteria della chiave elettronica è scarica
→ P. 393
■ Se il sistema di entrata & avviamento intelligente è stato disattivato in
un'impostazione personalizzata
→ P. 497
■ Immediatamente dopo aver ricollegato i terminali della batteria in caso
di sostituzione della batteria e simili
Il motore potrebbe non avviarsi. In tal caso, portare l'interruttore “ENGINE
START STOP” in modalità IGNITION ON e avviare il motore dopo aver
aspettato almeno 10 secondi. Immediatamente dopo l'avviamento, il
funzionamento al minimo del motore potrebbe non essere stabile, tuttavia
ciò non indica un malfunzionamento.

204
2-1. Procedure di guida
86_EL (OM18077L)
■
Utilizzo posizioni di innesto
*: Portare la leva del cambio in posizione D permette al sistema di
selezionare una marcia adatta alle condizioni di guida. Si consiglia di
portare la leva del cambio in posizione D per la guida normale.
Posizione di innestoDisplay multifunzione
FunzioneDisplay
monocromaticoDisplay a colori
PParcheggio del veicolo/ avviamento del motore
RRetromarcia
NFolle
D
Posizione di guida normale D
*
(le marce tra “1” e “6” vengono selezionate automaticamente)
(paddle del cambio al volante attivato)(paddle del cambio al volante attivato)
Modalità provvisoria di
guida Manuale (→ P. 209)
M
Modalità di guida
Manuale
( → P. 206)

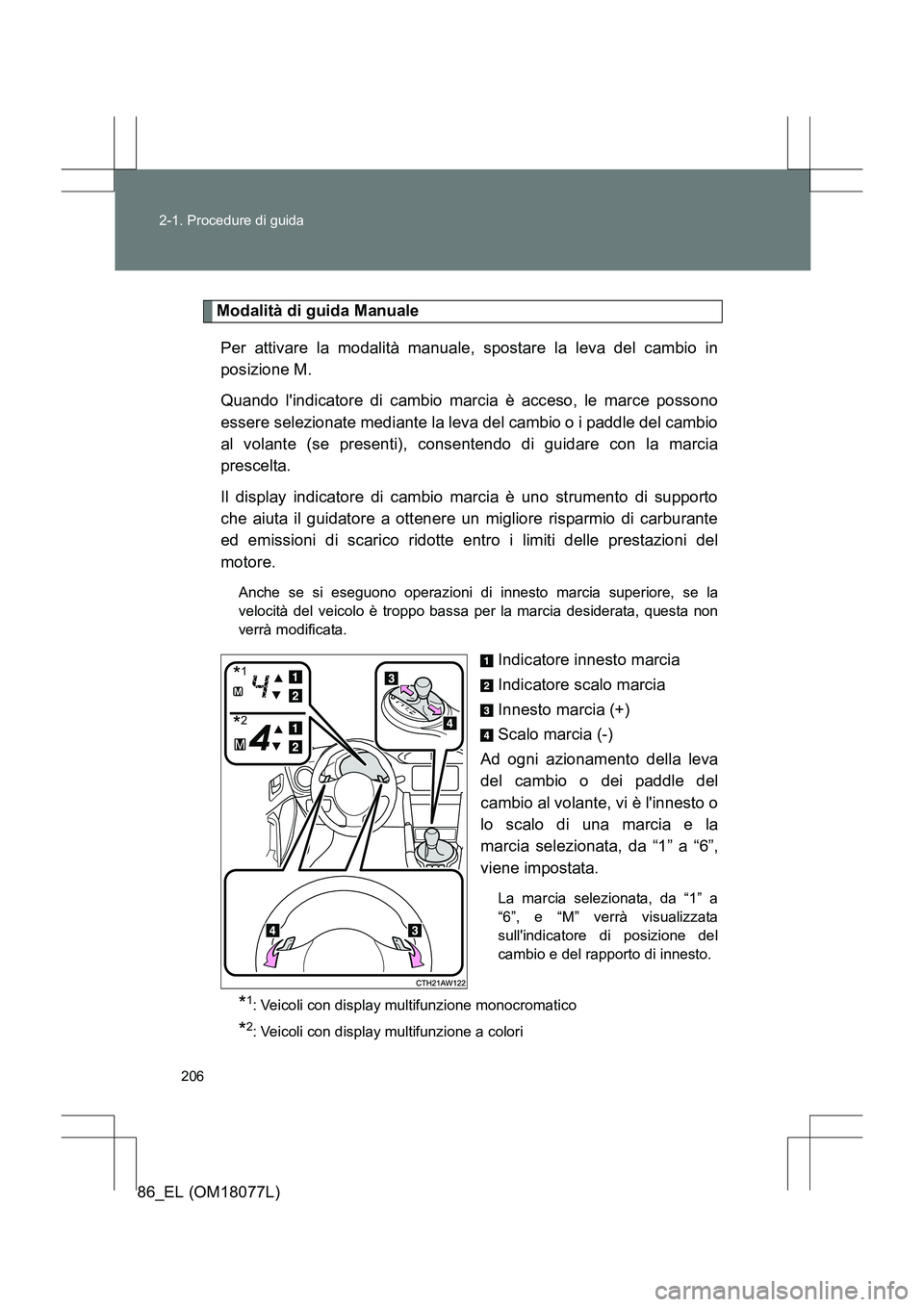

206
2-1. Procedure di guida
86_EL (OM18077L)
Modalità di guida Manuale
Per attivare la modalità manuale, spostare la leva del cambio in
posizione M.
Quando l'indicatore di cambio marcia è acceso, le marce possono
essere selezionate mediante la leva del cambio o i paddle del cambio
al volante (se presenti), consentendo di guidare con la marcia
prescelta.
Il display indicatore di cambio marcia è uno strumento di supporto
che aiuta il guidatore a ottenere un migliore risparmio di carburante
ed emissioni di scarico ridotte entro i limiti delle prestazioni del
motore.
Anche se si eseguono operazioni di innesto marcia superiore, se la
velocità del veicolo è troppo bassa per la marcia desiderata, questa non
verrà modificata.
Indicatore innesto marcia
Indicatore scalo marcia
Innesto marcia (+)
Scalo marcia (-)
Ad ogni azionamento della leva
del cambio o dei paddle del
cambio al volante, vi è l'innesto o
lo scalo di una marcia e la
marcia selezionata, da “1” a “6”,
viene impostata.
La marcia selezionata, da “1” a
“6”, e “M” verrà visualizzata
sull'indicatore di posizione del
cambio e del rapporto di innesto.
*1: Veicoli con display multifunzione monocromatico
*2: Veicoli con display multifunzione a colori
*1
*2

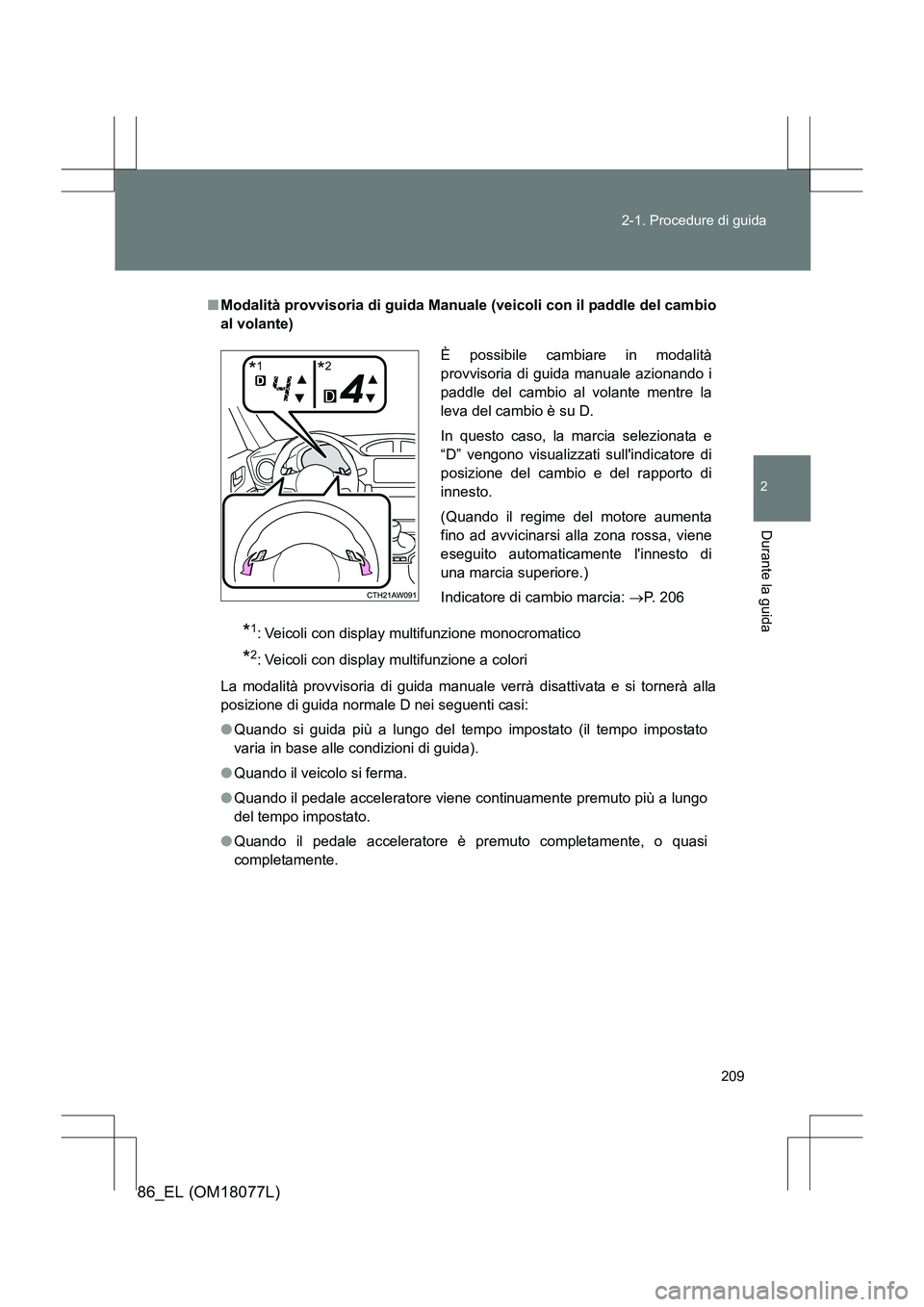

209
2-1. Procedure di guida
2
Durante la guida
86_EL (OM18077L)
■
Modalità provvisoria di guida Manuale (veicoli con il paddle del cambio
al volante)
*1: Veicoli con display multifunzione monocromatico
*2: Veicoli con display multifunzione a colori
La modalità provvisoria di guida manuale verrà disattivata e si tornerà alla
posizione di guida normale D nei seguenti casi:
● Quando si guida più a lungo del tempo impostato (il tempo impostato
varia in base alle condizioni di guida).
● Quando il veicolo si ferma.
● Quando il pedale acceleratore viene continuamente premuto più a lungo
del tempo impostato.
● Quando il pedale acceleratore è premuto completamente, o quasi
completamente. È possibile cambiare in modalità
provvisoria di guida manuale azionando i
paddle del cambio al volante mentre la
leva del cambio è su D.
In questo caso, la marcia selezionata e
“D” vengono visualizzati sull'indicatore di
posizione del cambio e del rapporto di
innesto.
(Quando il regime del motore aumenta
fino ad avvicinarsi alla zona rossa, viene
eseguito automaticamente l'innesto di
una marcia superiore.)
Indicatore di cambio marcia:
→P. 206
*1*2

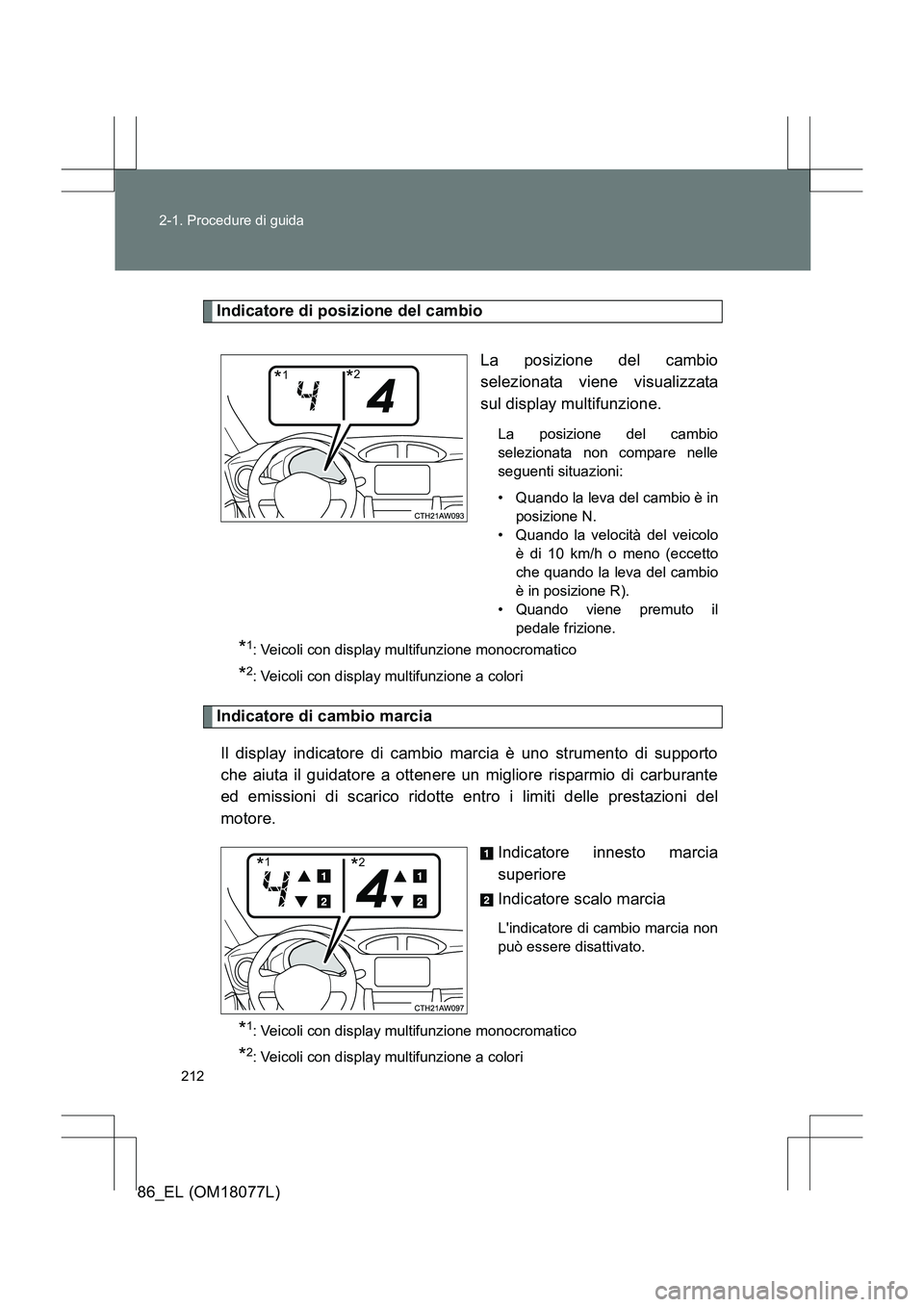

212
2-1. Procedure di guida
86_EL (OM18077L)
Indicatore di posizione del cambio
La posizione del cambio
selezionata viene visualizzata
sul display multifunzione.
La posizione del cambio
selezionata non compare nelle
seguenti situazioni:
• Quando la leva del cambio è inposizione N.
• Quando la velocità del veicolo è di 10 km/h o meno (eccetto
che quando la leva del cambio
è in posizione R).
• Quando viene premuto il pedale frizione.
*1: Veicoli con display multifunzione monocromatico
*2: Veicoli con display multifunzione a colori
Indicatore di cambio marcia
Il display indicatore di cambio marcia è uno strumento di supporto
che aiuta il guidatore a ottenere un migliore risparmio di carburante
ed emissioni di scarico ridotte entro i limiti delle prestazioni del
motore. Indicatore innesto marcia
superiore
Indicatore scalo marcia
L'indicatore di cambio marcia non
può essere disattivato.
*1: Veicoli con display multifunzione monocromatico
*2: Veicoli con display multifunzione a colori
*1*2
*1*2

218
86_EL (OM18077L)
2-2. Quadro strumenti
Indicatori e strumenti
L'illustrazione che segue è per i veicoli con guida a sinistra.
Le posizioni degli interruttori possono differire leggermente per i
veicoli con guida a destra.
Con display monocromatico
Con display a colori
Tipo A Tipo B

219
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
Tachimetro analogico
Visualizza la velocità del veicolo.
Contagiri
Visualizza il regime del
motore in giri al minuto.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Indicatore della temperatura refrigerante motore (se presente)
Visualizza la temperatura del refrigerante motore.
Tachimetro digitale (se presente)
Visualizza la velocità del veicolo.
Display multifunzione, contachilometri totale e contachilometri
parziale
→P. 229, 234
Interruttore “DISP” (se presente)
→P. 232
Interruttore “ODO/TRIP”
→P. 231, 236
Interruttore “km/h MPH” (se presente)
A ogni pressione dell'interruttore, il display all'interno dello strumento
seleziona km/h o MPH.

220
2-2. Quadro strumenti
86_EL (OM18077L)
Controllo luminosità della plancia
La luminosità della plancia può essere regolata. Più luminoso
Meno luminoso
■Gli strumenti e il display si illuminano quando
Veicoli senza sistema di apertura/avviamento intelligente
L'interruttore motore si trova in posizione “ON”.
Veicoli con sistema di aper tura/avviamento intelligente
L'interruttore “ENGINE START STOP” è in modalità IGNITION ON.
■ Luminosità della plancia
Quando le luci di posizione anteriori o i fari si accendono, la luminosità della
plancia si riduce. Tuttavia, quando la ghiera di controllo della luminosità della
plancia viene ruotata sulla posizione più alta, la luminosità della plancia non
si riduce neanche quando si accendono le luci di posizione anteriori o i fari.
