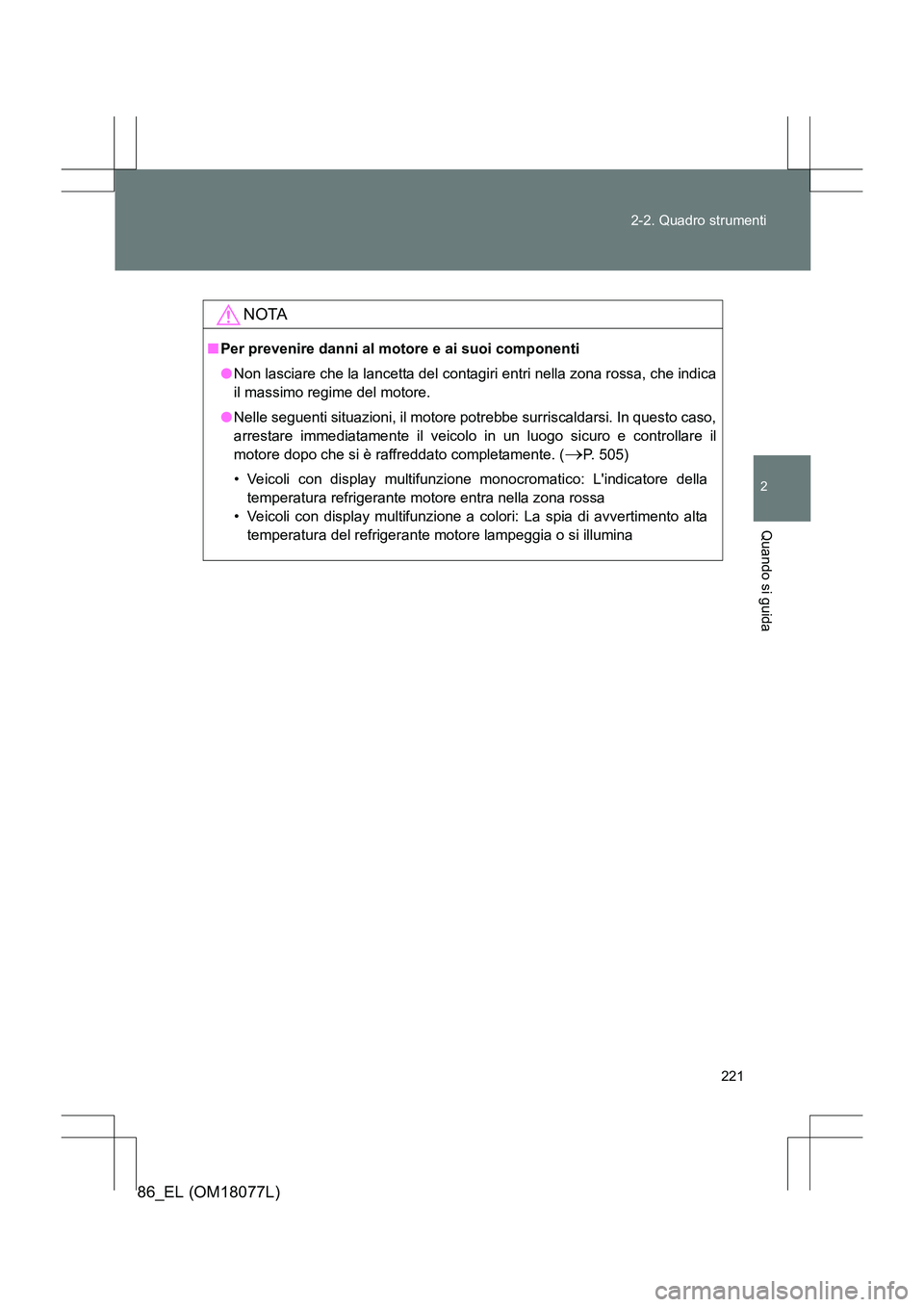

Page 221 of 548
221
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
NOTA
■
Per prevenire danni al motore e ai suoi componenti
●Non lasciare che la lancetta del contagi ri entri nella zona rossa, che indica
il massimo regime del motore.
● Nelle seguenti situazioni, il motore potrebbe surriscaldarsi. In questo caso,
arrestare immediatamente il veicolo in un luogo sicuro e controllare il
motore dopo che si è raffreddato completamente. (
→P. 505)
• Veicoli con display multifunzione monocromatico: L'indicatore della temperatura refrigerante motore entra nella zona rossa
• Veicoli con display multifunzione a colori: La spia di avvertimento alta temperatura del refrigerante motore lampeggia o si illumina

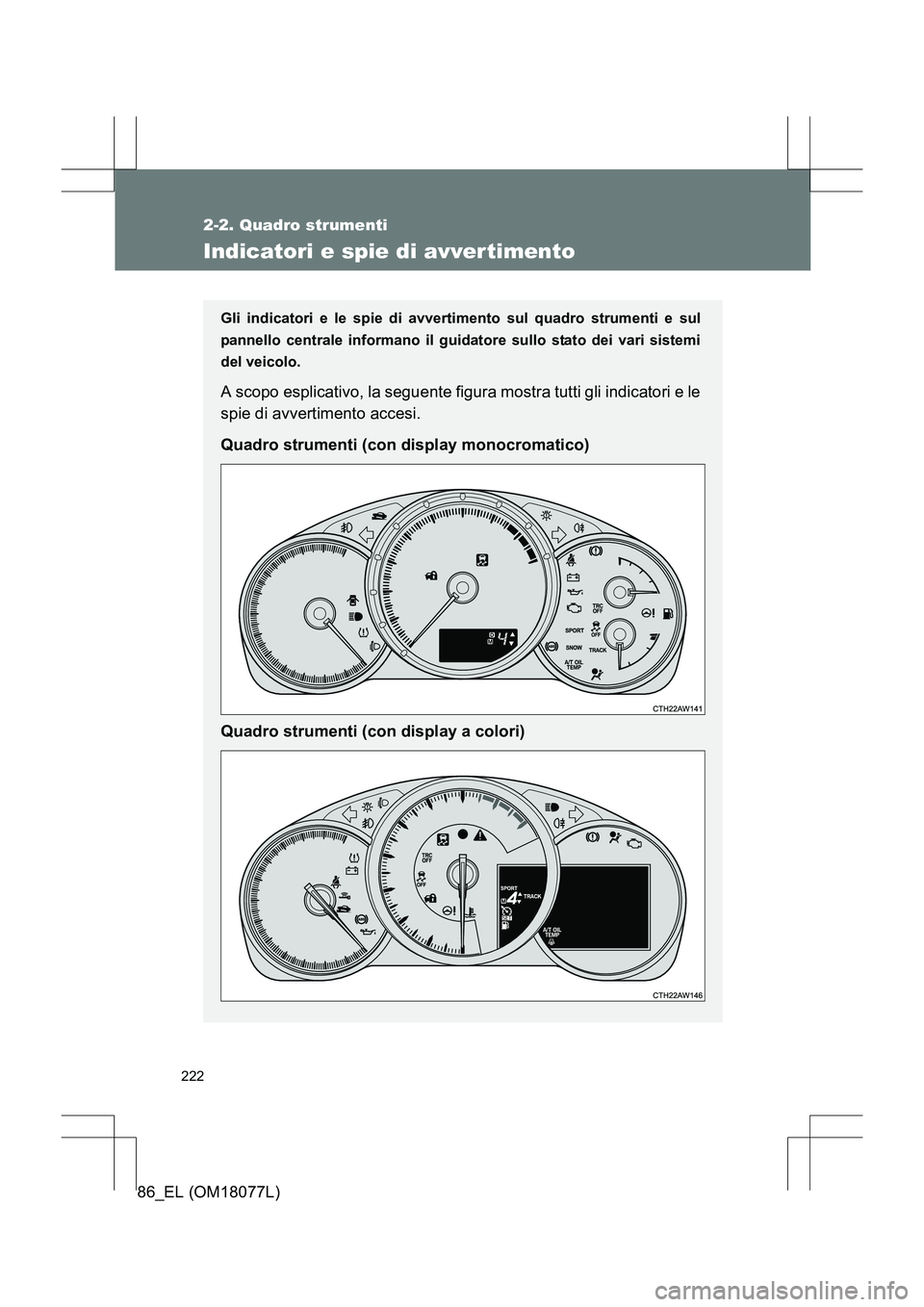

Page 222 of 548
222
2-2. Quadro strumenti
86_EL (OM18077L)
Indicatori e spie di avver timento
Gli indicatori e le spie di avvertimento sul quadro strumenti e sul
pannello centrale informano il guid atore sullo stato dei vari sistemi
del veicolo.
A scopo esplicativo, la seguente figura mostra tutti gli indicatori e le
spie di avvertimento accesi.
Quadro strumenti (con display monocromatico)
Quadro strumenti (con display a colori)

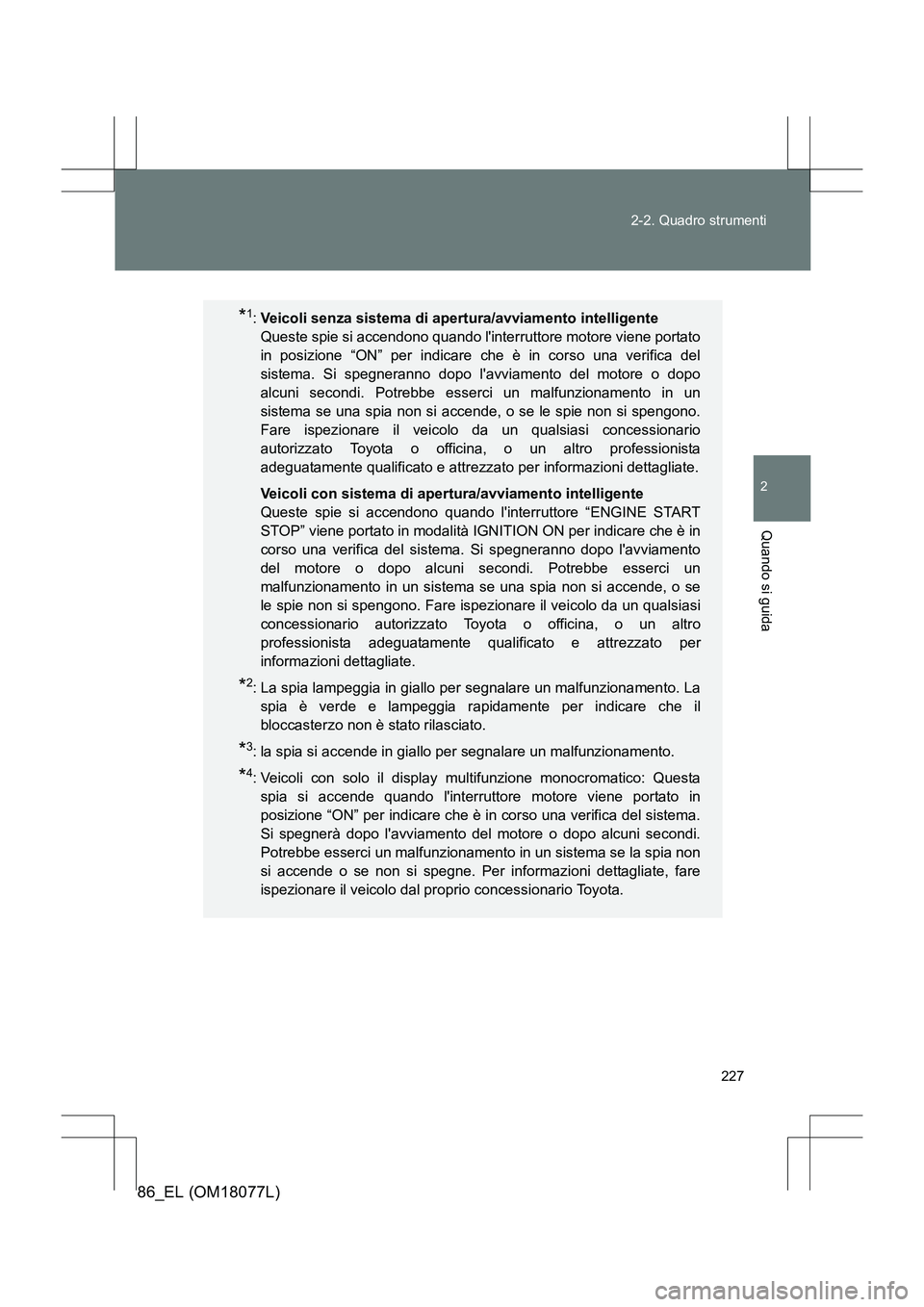

Page 227 of 548

227
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
*1:
Veicoli senza sistema di apertura/avviamento intelligente
Queste spie si accendono quando l'interruttore motore viene portato
in posizione “ON” per indicare che è in corso una verifica del
sistema. Si spegneranno dopo l'avviamento del motore o dopo
alcuni secondi. Potrebbe esserci un malfunzionamento in un
sistema se una spia non si accende, o se le spie non si spengono.
Fare ispezionare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato per informazioni dettagliate.
Veicoli con sistema di apertura/avviamento intelligente
Queste spie si accendono quando l'interruttore “ENGINE START
STOP” viene portato in modalità IGNITION ON per indicare che è in
corso una verifica del sistema. Si spegneranno dopo l'avviamento
del motore o dopo alcuni secondi. Potrebbe esserci un
malfunzionamento in un sistema se una spia non si accende, o se
le spie non si spengono. Fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato per
informazioni dettagliate.
*2: La spia lampeggia in giallo per segnalare un malfunzionamento. La spia è verde e lampeggia rapidamente per indicare che il
bloccasterzo non è stato rilasciato.
*3: la spia si accende in giallo per segnalare un malfunzionamento.
*4: Veicoli con solo il display multifunzione monocromatico: Questaspia si accende quando l'interruttore motore viene portato in
posizione “ON” per indicare che è in corso una verifica del sistema.
Si spegnerà dopo l'avviamento del motore o dopo alcuni secondi.
Potrebbe esserci un malfunzionamento in un sistema se la spia non
si accende o se non si spegne. Per informazioni dettagliate, fare
ispezionare il veicolo dal proprio concessionario Toyota.

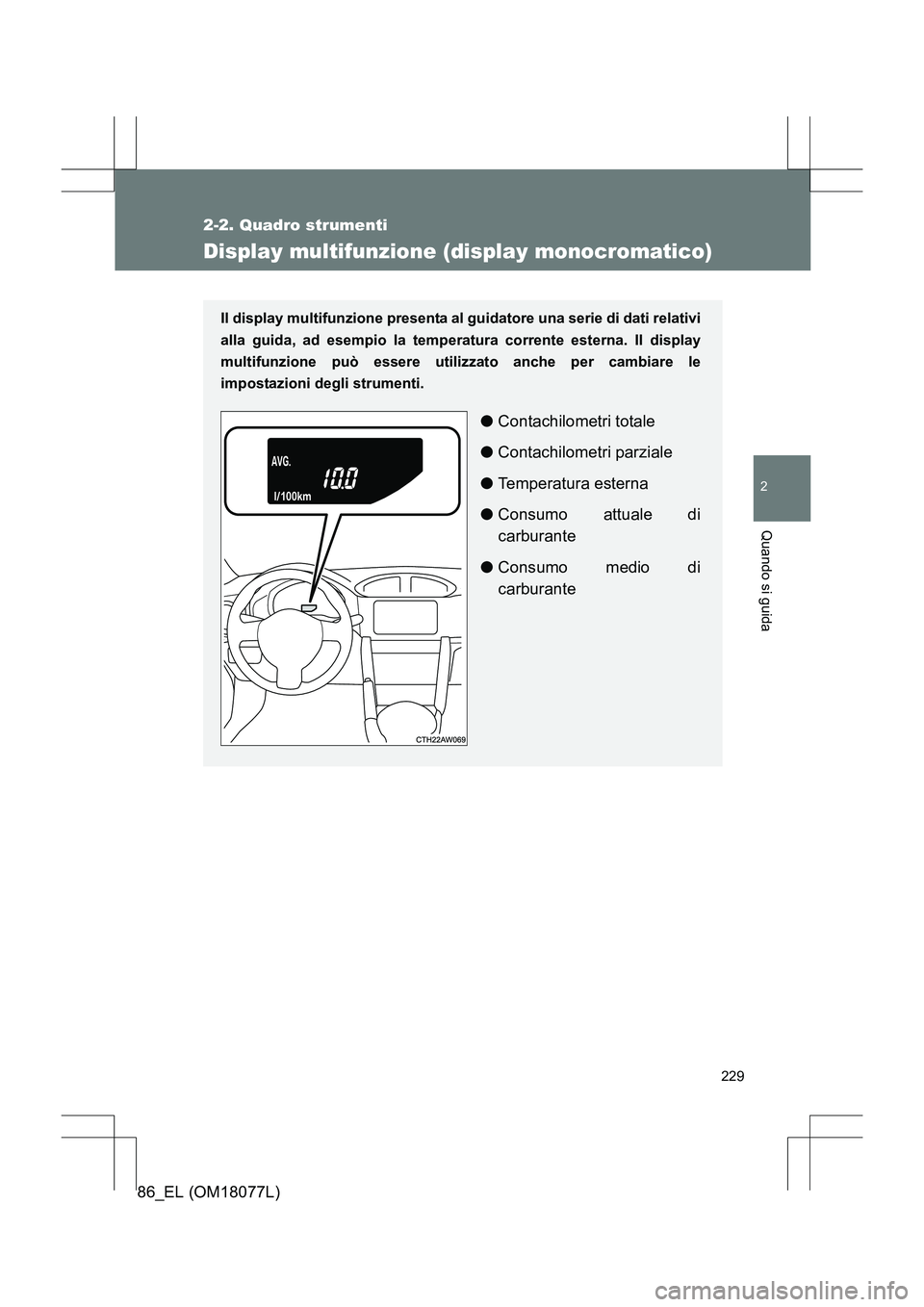

Page 229 of 548
229
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
Display multifunzione (display monocromatico)
Il display multifunzione presenta al guidatore una serie di dati relativi
alla guida, ad esempio la temperatura corrente esterna. Il display
multifunzione può essere utilizzato anche per cambiare le
impostazioni degli strumenti.
●Contachilometri totale
● Contachilometri parziale
● Temperatura esterna
● Consumo attuale di
carburante
● Consumo medio di
carburante

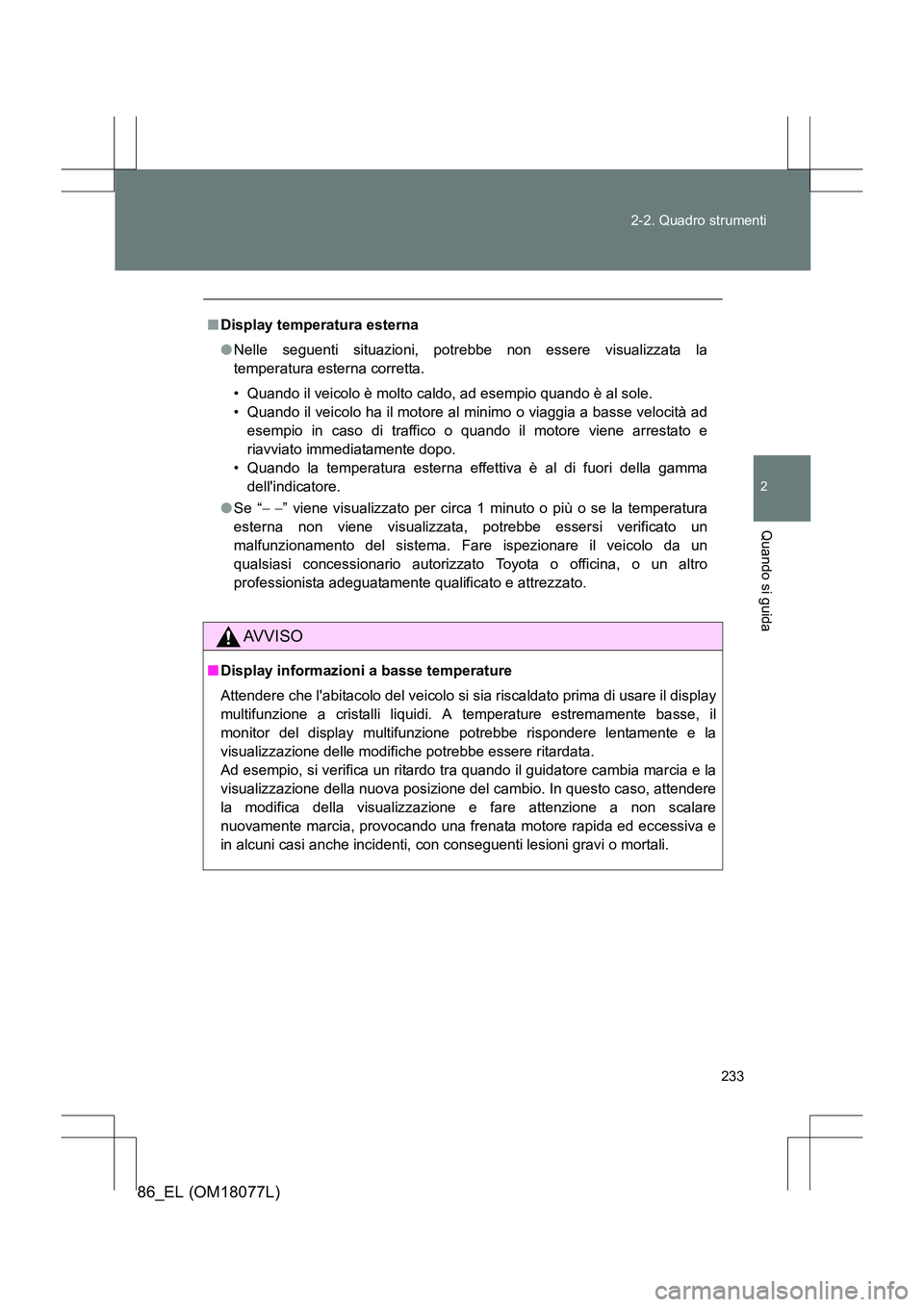

Page 233 of 548

233
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
■
Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non essere visualizzata la
temperatura esterna corretta.
• Quando il veicolo è molto caldo, ad esempio quando è al sole.
• Quando il veicolo ha il motore al minimo o viaggia a basse velocità ad
esempio in caso di traffico o quando il motore viene arrestato e
riavviato immediatamente dopo.
• Quando la temperatura esterna effettiva è al di fuori della gamma dell'indicatore.
● Se “ − −” viene visualizzato per circa 1 minuto o più o se la temperatura
esterna non viene visualizzata, potrebbe essersi verificato un
malfunzionamento del sistema. Fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Display informazioni a basse temperature
Attendere che l'abitacolo del veicolo si si a riscaldato prima di usare il display
multifunzione a cristalli liquidi. A temperature estremamente basse, il
monitor del display multifunzione potrebbe rispondere lentamente e la
visualizzazione delle modifiche potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la
visualizzazione della nuova posizione del cambio. In questo caso, attendere
la modifica della visualizzazione e fare attenzione a non scalare
nuovamente marcia, provocando una frenata motore rapida ed eccessiva e
in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.

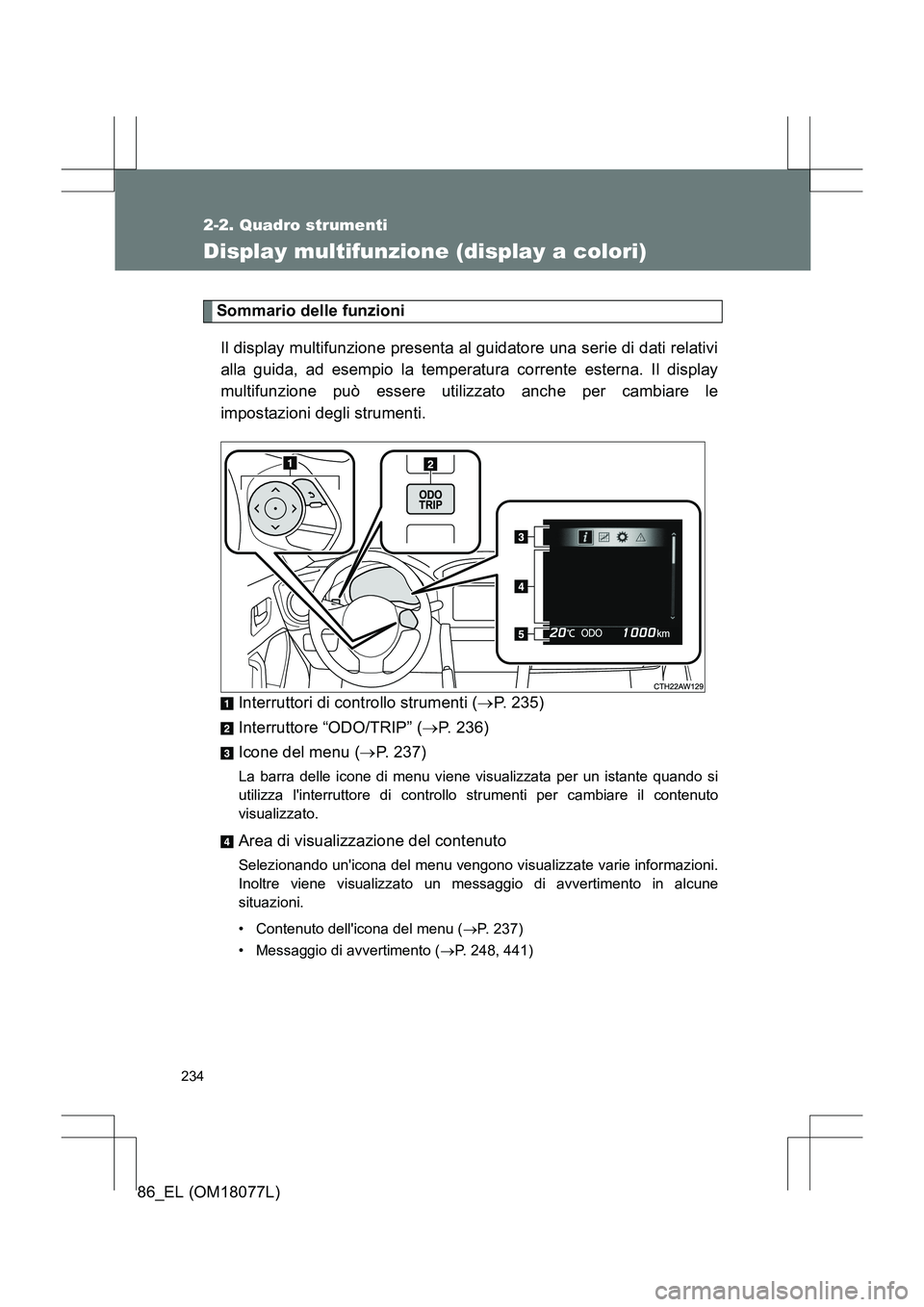

Page 234 of 548
234
2-2. Quadro strumenti
86_EL (OM18077L)
Display multifunzione (display a colori)
Sommario delle funzioniIl display multifunzione presenta al guidatore una serie di dati relativi
alla guida, ad esempio la temperatura corrente esterna. Il display
multifunzione può essere utilizzato anche per cambiare le
impostazioni degli strumenti.
Interruttori di controllo strumenti ( →P. 235)
Interruttore “ODO/TRIP” ( →P. 236)
Icone del menu ( →P. 237)
La barra delle icone di menu viene visualizzata per un istante quando si
utilizza l'interruttore di controll o strumenti per cambiare il contenuto
visualizzato.
Area di visualizzazione del contenuto
Selezionando un'icona del menu vengono visualizzate varie informazioni.
Inoltre viene visualizzato un messaggio di avvertimento in alcune
situazioni.
• Contenuto dell'icona del menu ( →P. 237)
• Messaggio di avvertimento ( →P. 248, 441)

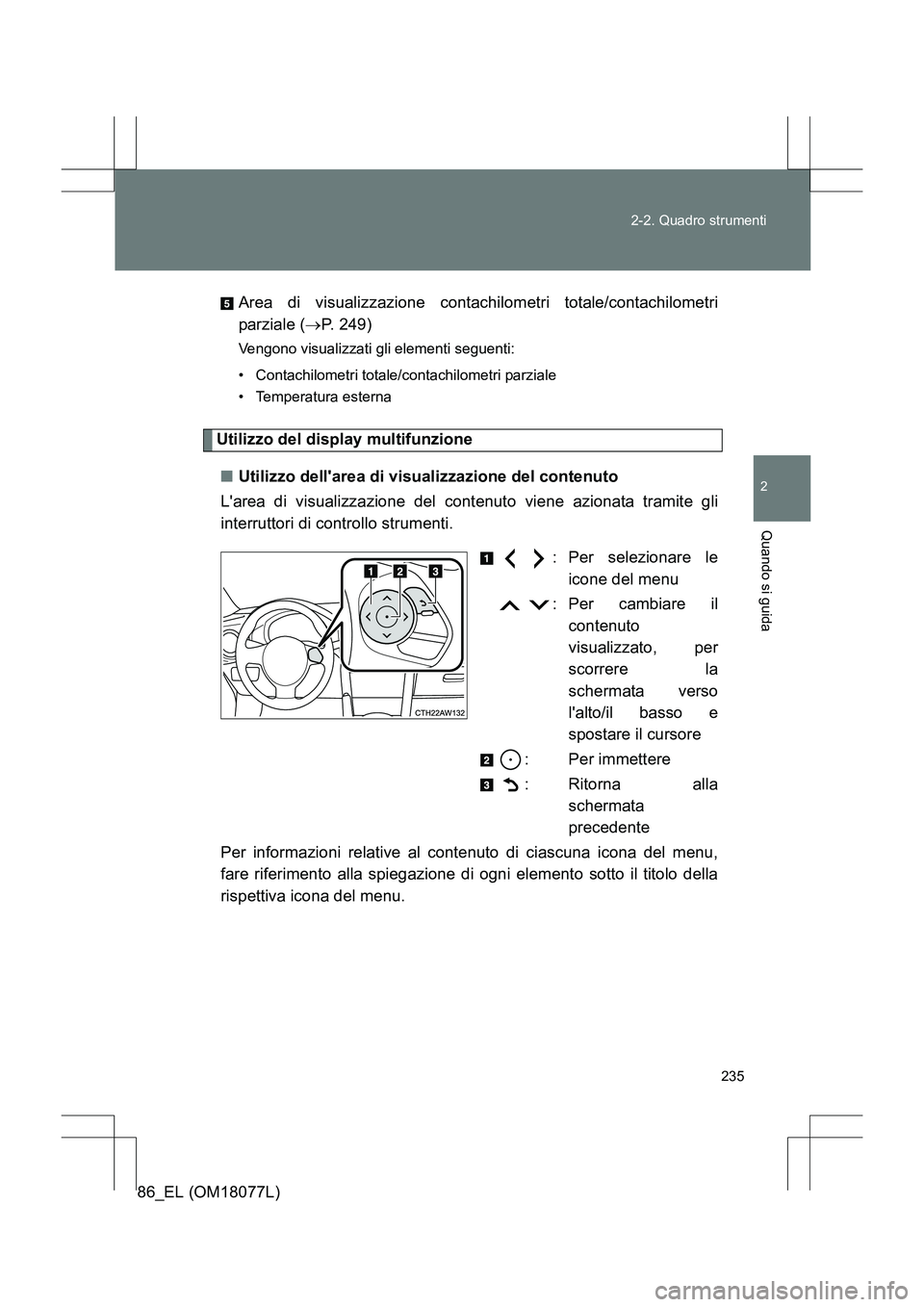

Page 235 of 548
235
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
Area di visualizzazione contachilometri totale/contachilometri
parziale (
→P. 249)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale/contachilometri parziale
• Temperatura esterna
Utilizzo del display multifunzione
■ Utilizzo dell'area di visualizzazione del contenuto
L'area di visualizzazione del contenuto viene azionata tramite gli
interruttori di controllo strumenti.
: Per selezionare leicone del menu
:Per cambiare il contenuto
visualizzato, per
scorrere la
schermata verso
l'alto/il basso e
spostare il cursore
: Per immettere
: Ritorna alla schermata
precedente
Per informazioni relative al contenuto di ciascuna icona del menu,
fare riferimento alla spiegazione di ogni elemento sotto il titolo della
rispettiva icona del menu.
Page 238 of 548

238
2-2. Quadro strumenti
86_EL (OM18077L)
Informazioni di guida ( )
■ Informazioni di guida (pagina 1)
Consumo attuale di
carburante
Visualizza l'attuale tasso di
consumo di carburante.
Consumo medio di carburante
Visualizza il consumo medio di
carburante dall'ultimo reset della
funzione.
Autonomia
Visualizza la distanza massima
stimata che può essere percorsa
con la quantità di carburante
residua.
●Premendo e tenendo premuto si resetta il consumo medio di
carburante.
● Utilizzare il consumo di carburante visualizzato come
riferimento.
● Questa distanza viene calcolata in base al proprio consumo
medio di carburante. Pertanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
● Quando il veicolo viene rifornito soltanto con una piccola
quantità di carburante, il display potrebbe non essere
aggiornato.
Durante il rifornimento di carburante, portare l'interruttore
“ENGINE START STOP” in posizione off. Se si effettua il
rifornimento di carburante senza aver portato l'interruttore
“ENGINE START STOP” in posizione off, il display potrebbe non
essere aggiornato.
