2017 Peugeot Partner Tepee Manuel du propriétaire (in French)

47

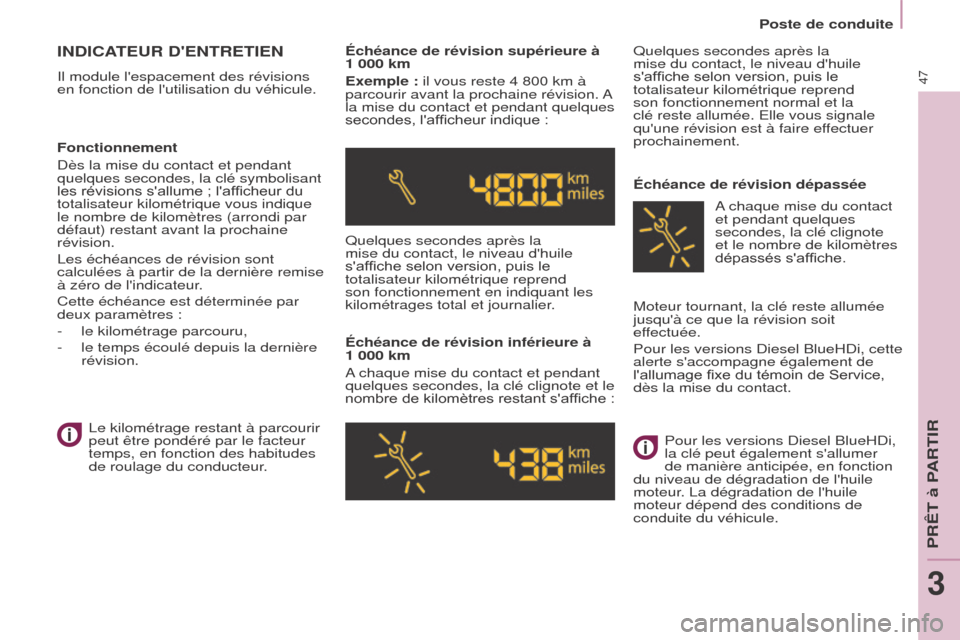

INDICATEUR D'ENTRETIEN
Il module l'espacement des révisions
en fonction de l'utilisation du véhicule.Échéance de révision supérieure à
1 000 km
Exemple : il vous reste 4 800 km à
parcourir avant la prochaine révision. A
la mise du contact et pendant quelques
secondes, l'afficheur indique :
Quelques secondes après la
mise du contact, le niveau d'huile
s'affiche selon version, puis le
totalisateur kilométrique reprend
son fonctionnement en indiquant les
kilométrages total et journalier.
Échéance de révision inférieure à
1
000 km
A chaque mise du contact et pendant
quelques secondes, la clé clignote et le
nombre de kilomètres restant s'affiche : Quelques secondes après la
mise du contact, le niveau d'huile
s'affiche selon version, puis le
totalisateur kilométrique reprend
son fonctionnement normal et la
clé reste allumée. Elle vous signale
qu'une révision est à faire effectuer
prochainement.
Échéance de révision dépassée
Fonctionnement
Dès la mise du contact et pendant
quelques secondes, la clé symbolisant
les révisions s'allume ; l'afficheur du
totalisateur kilométrique vous indique
le nombre de kilomètres (arrondi par
défaut) restant avant la prochaine
révision.
Les échéances de révision sont
calculées à partir de la dernière remise
à zéro de l'indicateur.
Cette échéance est déterminée par
deux paramètres :
-

le kilométrage parcouru,
-


le temps écoulé depuis la dernière
révision. Le kilométrage restant à parcourir
peut être pondéré par le facteur
temps, en fonction des habitudes
de roulage du conducteur

. Moteur tournant, la clé reste allumée
jusqu'à ce que la révision soit
effectuée.
Pour les versions Diesel BlueHDi, cette
alerte s'accompagne également de
l'allumage fixe du témoin de Service,
dès la mise du contact.A chaque mise du contact
et pendant quelques
secondes, la clé clignote
et le nombre de kilomètres
dépassés s'affiche.
Pour les versions Diesel BlueHDi,
la clé peut également s'allumer
de manière anticipée, en fonction
du niveau de dégradation de l'huile
moteur. La dégradation de l'huile
moteur dépend des conditions de
conduite du véhicule.

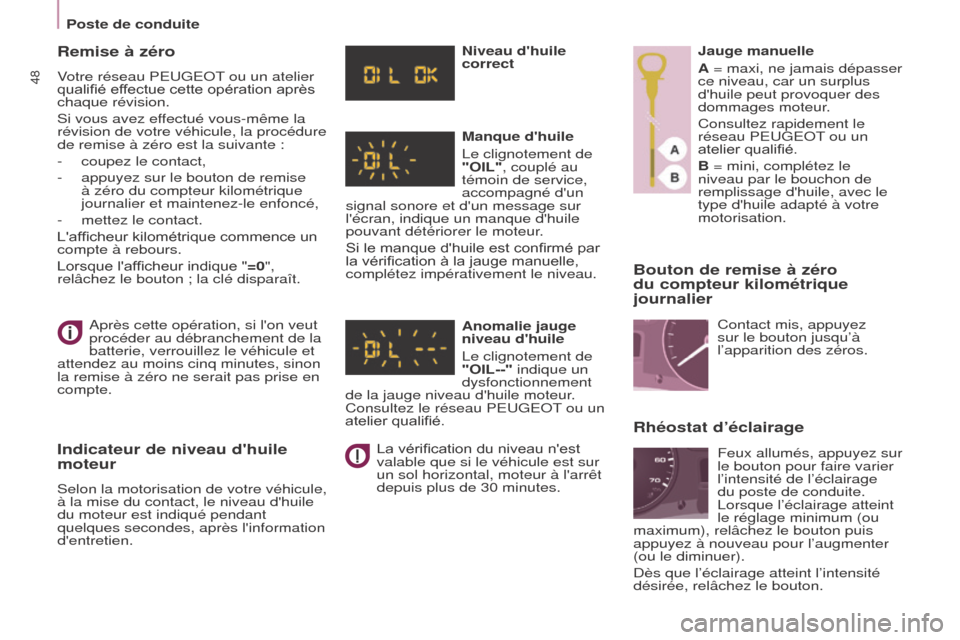

PR

48
Bouton de remise à zéro
du compteur kilométrique
journalier
Après cette opération, si l'on veut
procéder au débranchement de la
batterie, verrouillez le véhicule et
attendez au moins cinq minutes, sinon
la remise à zéro ne serait pas prise en
compte.
Indicateur de niveau d'huile
moteur
Selon la motorisation de votre véhicule,
à la mise du contact, le niveau d'huile
du moteur est indiqué pendant
quelques secondes, après l'information
d'entretien. Niveau d'huile
correct
Manque d'huile
Le clignotement de
"OIL", couplé au
témoin de service,
accompagné d'un
signal sonore et d'un message sur
l'écran, indique un manque d'huile
pouvant détériorer le moteur.
Si le manque d'huile est confirmé par
la vérification à la jauge manuelle,
complétez impérativement le niveau.
Anomalie jauge
niveau d'huile
Le clignotement de
"OIL--" indique un
dysfonctionnement
de la jauge niveau d'huile moteur.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
La vérification du niveau n'est
valable que si le véhicule est sur
un sol horizontal, moteur à l'arrêt
depuis plus de 30 minutes. Jauge manuelle
A = maxi, ne jamais dépasser
ce niveau, car un surplus
d'huile peut provoquer des
dommages moteur.
Consultez rapidement le
réseau PEUGEOT ou un
atelier qualifié.
B = mini, complétez le
niveau par le bouchon de
remplissage d'huile, avec le
type d'huile adapté à votre
motorisation.
Rhéostat d’éclairage
Contact mis, appuyez
sur le bouton jusqu’à
l’apparition des zéros.
Feux allumés, appuyez sur
le bouton pour faire varier
l’intensité de l’éclairage
du poste de conduite.
Lorsque l’éclairage atteint
le réglage minimum (ou
maximum), relâchez le bouton puis
appuyez à nouveau pour l’augmenter
(ou le diminuer).
Dès que l’éclairage atteint l’intensité
désirée, relâchez le bouton.
Remise à zéro
Votre réseau PEUGEOT ou un atelier
qualifié effectue cette opération après
chaque révision.
Si vous avez effectué vous-même la
révision de votre véhicule, la procédure
de remise à zéro est la suivante :
-

coupez le contact,
-


appuyez sur le bouton de remise
à zéro du compteur kilométrique
journalier et maintenez-le enfoncé,
-


mettez le contact.
L'afficheur kilométrique commence un
compte à rebours.
Lorsque l'afficheur indique "

=0",
relâchez le bouton ; la clé disparaît.

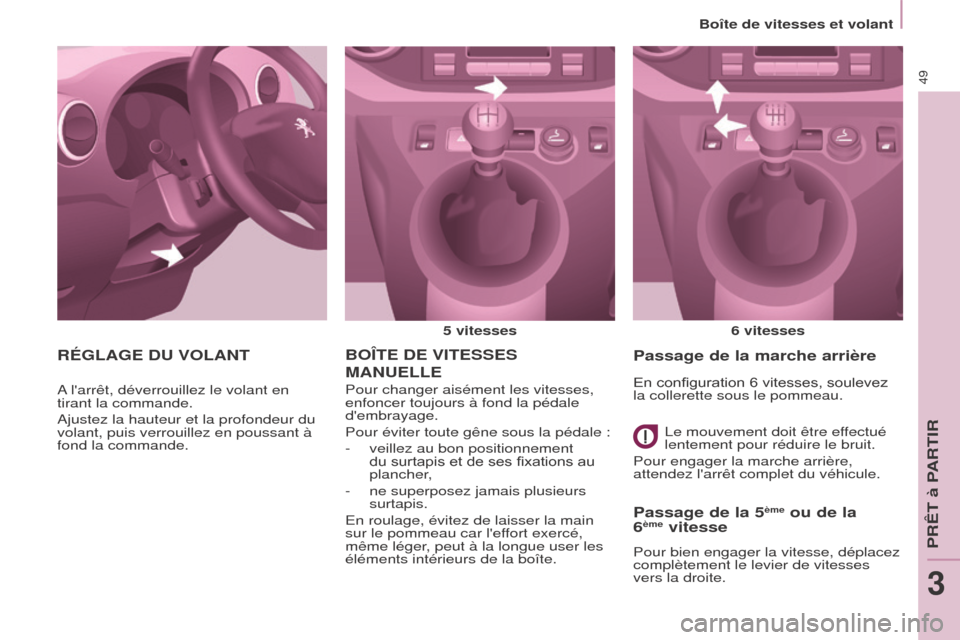

Poste de conduite

49
BOîTE DE VITESSES
MANUELLE
5 vitesses6 vitesses
Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d'embrayage.
Pour éviter toute gêne sous la pédale :
-

veille

z au bon positionnement
du surtapis et de ses fixations au
plancher,
-

ne superposez jamais plusieurs
surtapis.
En roulage, évitez de laisser la main
sur le pommeau car l'ef

fort exercé,
même léger, peut à la longue user les
éléments intérieurs de la boîte.
Passage de la 5ème ou de la
6ème vitesse
Pour bien engager la vitesse, déplacez
complètement le levier de vitesses
vers la droite.
Passage de la marche arrière
Le mouvement doit être effectué
lentement pour réduire le bruit.
Pour engager la marche arrière,
attendez l'arrêt complet du véhicule.
RÉGLAGE DU VOLANT
A l'arrêt, déverrouillez le volant en
tirant la commande.
Ajustez la hauteur et la profondeur du
volant, puis verrouillez en poussant à
fond la commande. En configuration 6 vitesses, soulevez
la collerette sous le pommeau.
PR

50
L'information apparaît dans
le combiné, sous la forme
d'une flèche. Elle peut-être
accompagnée du rapport
préconisé.
Le système adapte les consignes
de changement de rapport en
fonction des conditions de roulage
(pente, charge, ...) et des sollicitations
du conducteur (demande de
puissance, accélération, freinage, ...).
Le système ne propose en aucun cas :
-

d'engager le premier rapport,
-


d'engager la marche arrière.
A

vec une boîte de vitesses pilotée,
le système n'est actif qu'en mode
manuel.
INDICATEUR DE CHANGEMENT
DE

RAPPORT
Selon la situation de conduite et
l'équipement de votre véhicule, le
système peut vous préconiser de
sauter un (ou plusieurs) rapport(s).
Vous pouvez suivre cette indication
sans passer par les rapports
intermédiaires.
Les préconisations d'engagement
de rapport ne doivent pas être
considérées comme obligatoires.
En effet, la configuration de la
route, la densité de la circulation
ou la sécurité restent des éléments
déterminants dans le choix du rapport
optimal. Le conducteur garde donc
la responsabilité de suivre ou non
l'indicateur.
Cette fonction ne peut pas être
désactivée.
Système permettant de réduire la
consommation de carburant en
préconisant le rapport de vitesse le
plus adapté.
Boîte de vitesses et volant

51
BOîTE MANUELLE PILOTÉE 6 VITESSES
- mode automatisé : sélecteur en
position A.
-

mode manuel
: sélecteur en
position M.
Par sécurité
:
La position N ne peut être
dégagée que si l’on appuie sur la
pédale de frein.
Le passage de la position A (conduite
en mode automatisé) à la position M
(conduite en mode manuel) ou
inversement peut s’effectuer à tout
moment. Le témoin A disparaît du
combiné.
Sélection du mode Démarrage du véhicule
- Pour démarrer le moteur
, le
sélecteur doit être en position N.
-

Appuyez fermement sur la pédale
de frein.
-


Actionnez le démarreur
.
-

Moteur tournant, suivant besoin,
placez le sélecteur sur

R, A ou M.
-

Relâchez la pédale de frein et
accélérez.
Si le sélecteur n’est pas en position

N,
et/ou si la pédale de frein n’est pas
enfoncée, le moteur ne démarrera pas,
recommencez la procédure ci-dessus.
Marche arrière
Passage en marche arrière
Déplacez le sélecteur sur R.
Ne l’engagez que lorsque le véhicule
est immobilisé.
Point mort Passage au point mort
Déplacez le sélecteur sur N. Lorsque
le véhicule roule, ne sélectionnez pas
cette position même pour un court
instant.

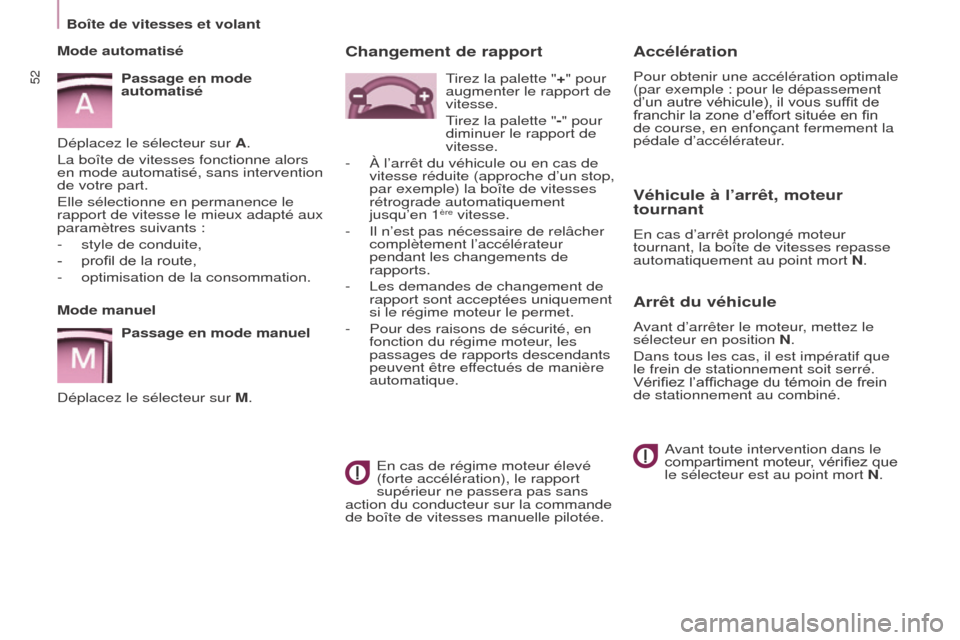

PR

52
Accélération
Pour obtenir une accélération optimale
(par exemple : pour le dépassement
d’un autre véhicule), il vous suffit de
franchir la zone d’effort située en fin
de course, en enfonçant fermement la
pédale d’accélérateur.
Véhicule à l’arrêt, moteur
tournant
En cas d’arrêt prolongé moteur
tournant, la boîte de vitesses repasse
automatiquement au point mort N.
Arrêt du véhicule
Avant d’arrêter le moteur, mettez le
sélecteur en position N.
Dans tous les cas, il est impératif que
le frein de stationnement soit serré.
Vérifiez l’affichage du témoin de frein
de stationnement au combiné.
Avant toute intervention dans le
compartiment moteur, vérifiez que
le sélecteur est au point mort N.
Changement de rapport
En cas de régime moteur élevé
(forte accélération), le rapport
supérieur ne passera pas sans
action du conducteur sur la commande
de boîte de vitesses manuelle pilotée. Tirez la palette "+" pour
augmenter le rapport de
vitesse.
Tirez la palette "-" pour
diminuer le rapport de
vitesse.
-

À l’arrêt du véhicule ou en cas de
vitesse réduite (approche d’un stop,
par exemple) la boîte de vitesses
rétrograde automatiquement
jusqu’en 1
ère vitesse.
-

Il n’est pas nécessaire de relâcher
complètement l’accélérateur
pendant les changements de
rapports.
-


Les demandes de changement de
rapport sont acceptées uniquement
si le régime moteur le permet.
-


Pour des raisons de sécurité, en
fonction du régime moteur

, les
passages de rapports descendants
peuvent être effectués de manière
automatique.
Mode manuel
Passage en mode manuel
Déplacez le sélecteur sur M. Mode automatisé Passage en mode
automatisé
Déplacez le sélecteur sur A.
La boîte de vitesses fonctionne alors
en mode automatisé, sans intervention
de votre part.
Elle sélectionne en permanence le
rapport de vitesse le mieux adapté aux
paramètres suivants

:
-

style de conduite,
-


profil de la route,
-


optimisation de la consommation.
Boîte de vitesses et volant

53

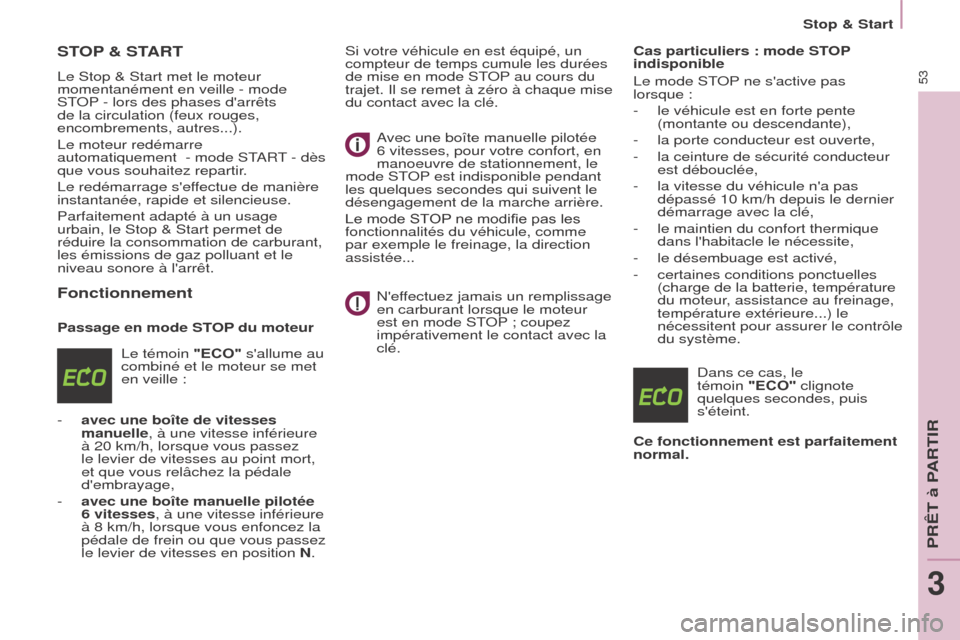

STOP & START
Le Stop & Start met le moteur
momentanément en veille - mode
STOP - lors des phases d'arrêts
de la circulation (feux rouges,
encombrements, autres...).
Le moteur redémarre
automatiquement
- mode START - dès
que vous souhaitez repartir.
Le redémarrage s'effectue de manière
instantanée, rapide et silencieuse.
Parfaitement adapté à un usage
urbain, le Stop & Start permet de
réduire la consommation de carburant,
les émissions de gaz polluant et le
niveau sonore à l'arrêt.
Fonctionnement
Passage en mode STOP du moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
en veille :
-

avec une boîte de vitesses
manuelle

, à une vitesse inférieure
à 20 km/h, lorsque vous passez
le levier de vitesses au point mort,
et que vous relâchez la pédale
d'embrayage,
-

avec une boîte manuelle pilotée
6 vitesses

, à une vitesse inférieure
à 8 km/h, lorsque vous enfoncez la
pédale de frein ou que vous passez
le levier de vitesses en position N. Si votre véhicule en est équipé, un
compteur de temps cumule les durées
de mise en mode STOP au cours du
trajet. Il se remet à zéro à chaque mise
du contact avec la clé.
Avec une boîte manuelle pilotée
6 vitesses, pour votre confort, en
manoeuvre de stationnement, le
mode STOP est indisponible pendant
les quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N'effectuez jamais un remplissage
en carburant lorsque le moteur
est en mode STOP ; coupez
impérativement le contact avec la
clé. Cas particuliers : mode STOP
indisponible
Le mode STOP ne s'active pas
lorsque
:
-
le véhicule est en forte pente
(montante ou descendante),
-

la porte conducteur est ouverte,
-

la ceinture de sécurité conducteur
est débouclée,
-

la vitesse du véhicule n'a pas
dépassé 10 km/h depuis le dernier
démarrage avec la clé,
-

le maintien du confort thermique
dans l'habitacle le nécessite,
-

le désembuage est activé,
-

certaines conditions ponctuelles
(charge de la batterie, température
du moteur

, assistance au freinage,
température extérieure...) le
nécessitent pour assurer le contrôle
du système.
Dans ce cas, le
témoin
"ECO" clignote
quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
PR

54

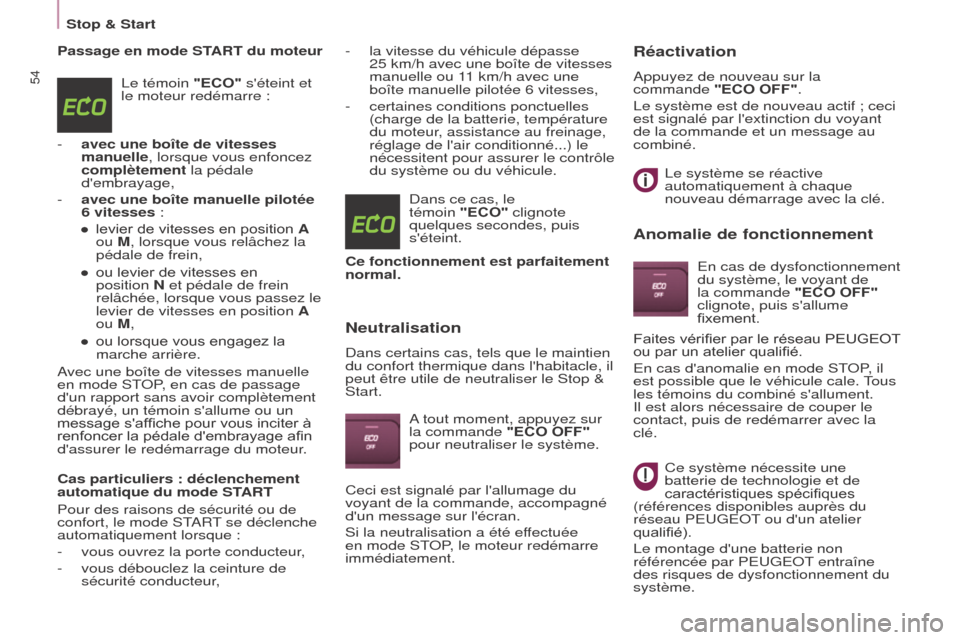

Passage en mode START du moteurLe témoin "ECO" s'éteint et
le moteur redémarre :
-

avec une boîte de vitesses
manuelle

, lorsque vous enfoncez
complètement la pédale
d'embrayage,
-

avec une boîte manuelle pilotée
6 vitesses

:
●

levier de vitesses en position
A
ou M, lorsque vous relâchez la
pédale de frein,
●

ou levier de vitesses en
position

N et pédale de frein
relâchée, lorsque vous passez le
levier de vitesses en position A
ou M,
●

ou lorsque vous engagez la
marche arrière.
A

vec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un témoin s'allume ou un
message s'affiche pour vous inciter à
renfoncer la pédale d'embrayage afin
d'assurer le redémarrage du moteur.
Cas particuliers : déclenchement
automatique du mode START
Pour des raisons de sécurité ou de
confort, le mode START se déclenche
automatiquement lorsque :
-

vous ouvrez la porte conducteur
,
-

vous débouclez la ceinture de
sécurité conducteur

, Dans ce cas, le
témoin
"ECO" clignote
quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Neutralisation
Dans certains cas, tels que le maintien
du confort thermique dans l'habitacle, il
peut être utile de neutraliser le Stop
&
Start.
A tout moment, appuyez sur
la commande "ECO OFF"
pour neutraliser le système.
Ceci est signalé par l'allumage du
voyant de la commande, accompagné
d'un message sur l'écran.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
Réactivation
Appuyez de nouveau sur la
commande "ECO OFF".
Le système est de nouveau actif ; ceci
est signalé par l'extinction du voyant
de la commande et un message au
combiné.
Le système se réactive
automatiquement à chaque
nouveau démarrage avec la clé.
Anomalie de fonctionnement
En cas de dysfonctionnement
du système, le voyant de
la commande "ECO OFF"
clignote, puis s'allume
fixement.
Ce système nécessite une
batterie de technologie et de
caractéristiques spécifiques
(références disponibles auprès du
réseau PEUGEOT ou d'un atelier
qualifié).
Le montage d'une batterie non
référencée par PEUGEOT entraîne
des risques de dysfonctionnement du
système. Faites vérifier par le réseau PEUGEOT
ou par un atelier qualifié.
En cas d'anomalie en mode STOP, il
est possible que le véhicule cale. Tous
les témoins du combiné s'allument.
Il est alors nécessaire de couper le
contact, puis de redémarrer avec la
clé.
-

la vitesse du véhicule dépasse
25


km/h avec une boîte de vitesses
manuelle ou 11 km/h avec une
boîte manuelle pilotée 6 vitesses,
-

certaines conditions ponctuelles
(charge de la batterie, température
du moteur

, assistance au freinage,
réglage de l'air conditionné...) le
nécessitent pour assurer le contrôle
du système ou du véhicule.
Stop & Start
