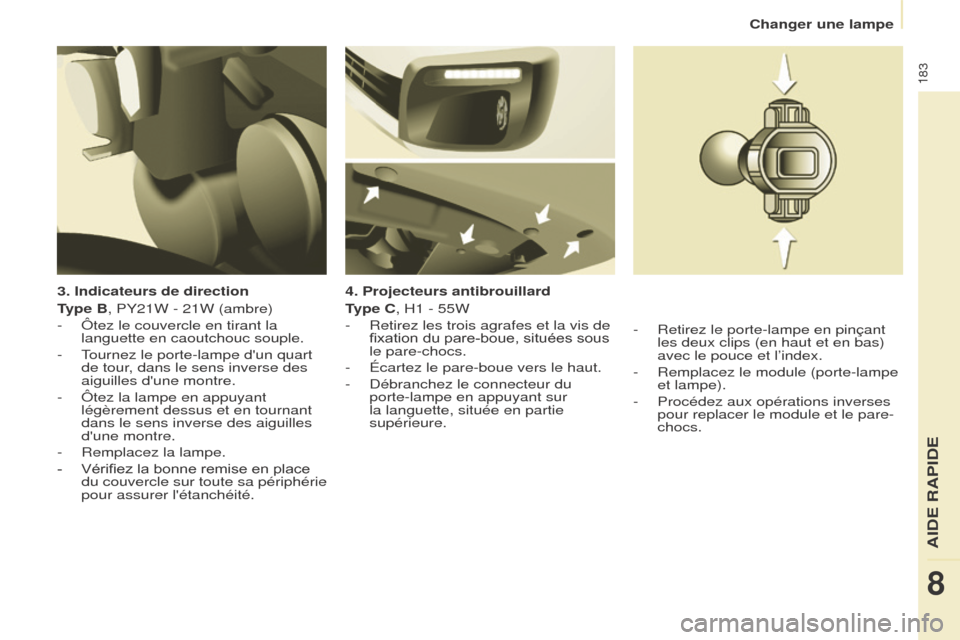

3. Indicateurs de direction
Type B, PY21W - 21W (ambre)
-
Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


T
ournez le porte-lampe d'un quart
de tour, dans le sens inverse des
aiguilles d'une montre.
-

Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguille

s
d'une montre.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en place
du couvercle sur toute sa périphérie
pour assurer l'étanchéité. 4. Projecteurs antibrouillard
T

ype C, H1 - 55W
-

Retirez les trois agrafes et la vis de
fixation du pare-boue, situées sous
le pare-chocs.
-


Écartez le pare-boue vers le haut.
-


Débranchez le connecteur du
porte-lampe en appuyant sur
la languette, située en partie
supérieure.-


Retirez le porte-lampe en pinçant
les deux clips (en haut et en bas)
avec le pouce et l’in

dex.
-

Remplacez le module (porte-lampe
et lampe).
-


Procédez aux opérations inverses
pour replacer le module et le pare-
chocs.
AIDE RAPIDE
8
Changer une lampe

184

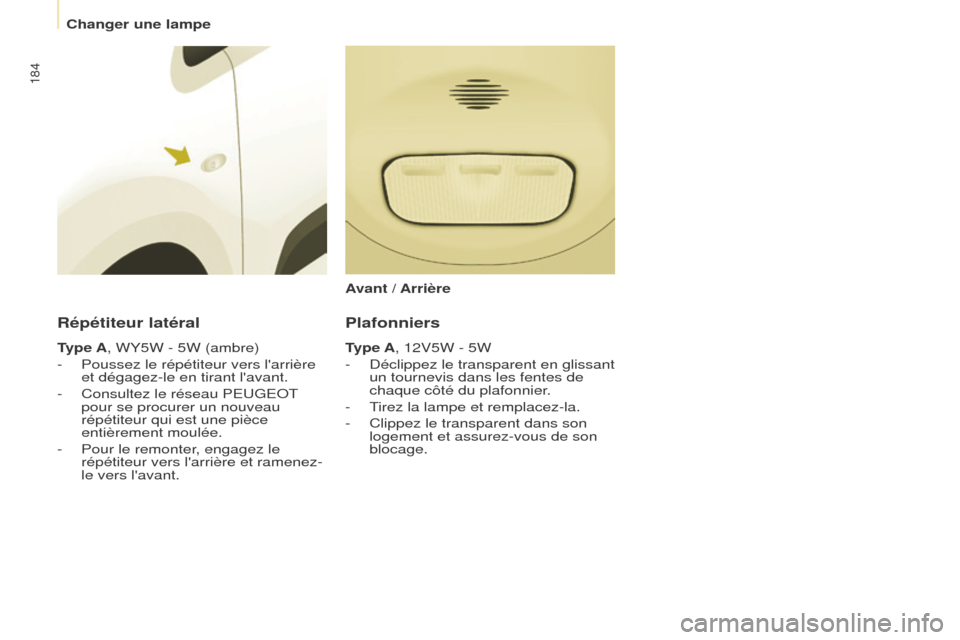

Répétiteur latéral
Type A, WY5W - 5W (ambre)
-
Poussez le répétiteur vers l'arrière
et dégagez-le en tirant l'avant.
-


Consultez le réseau PEUGEOT

pour se procurer un nouveau
répétiteur qui est une pièce
entièrement moulée.
-

Pour le remonter
, engagez le
répétiteur vers l'arrière et ramenez-
le vers l'avant.
Plafonniers
Type A, 12V5W - 5W
-

Déclippez le transparent en glissant
un tournevis dans les fentes de
chaque côté du plafonnier

.
-

T
irez la lampe et remplacez-la.
-

Clippez le transparent dans son
logement et assurez-vous de son
blocage.
A

vant / Arrière
Changer une lampe

185

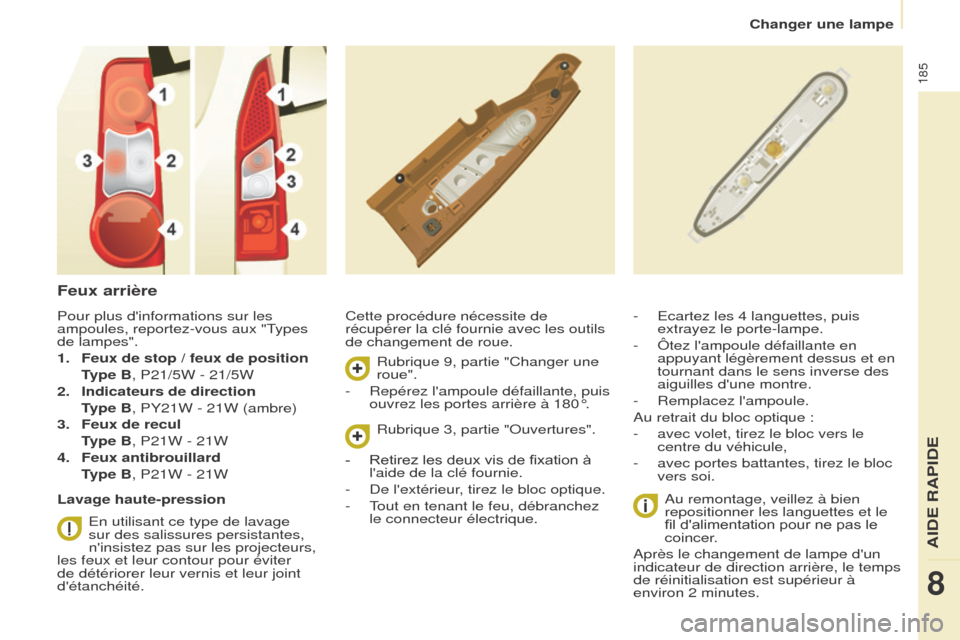

Feux arrière
Cette procédure nécessite de
récupérer la clé fournie avec les outils
de changement de roue.Au remontage, veillez à bien
repositionner les languettes et le
fil d'alimentation pour ne pas le
coincer.
Après le changement de lampe d'un
indicateur de direction arrière, le temps
de réinitialisation est supérieur à
environ 2 minutes. - Ecartez les 4 languettes, puis
extrayez le porte-lampe.
-

Ôtez l'ampoule défailla
nte en
appuyant légèrement dessus et en
tournant dans le sens inverse des
aiguilles d'une montre.
-

Remplacez l'ampoule.
Au retrait du bloc optique :
-


avec volet, tirez le bloc vers le
centre du véhicule,
-


avec portes battantes, tirez le bloc
vers soi.
Pour plus d'informations sur les
ampoules, reportez-vous aux "T

ypes
de lampes".
1.

Feux de stop / feux de position


T

ype B, P21/5W - 21/5W
2.

Indicateurs de direction


T

ype B, PY21W - 21W (ambre)
3.

Feux de recul


T

ype B, P21W - 21W
4.

Feux antibrouillard


T

ype B, P21W - 21W
Lavage haute-pression En utilisant ce type de lavage
sur des salissures persistantes,
n'insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d'étanchéité. Rubrique 9, partie "Changer une
roue".
-

Repérez l'ampoule défailla
nte, puis
ouvrez les portes arrière à 180°.
Rubrique 3, partie "Ouvertures".
-

Retirez les deux vis de fixation à
l'aide de la clé fournie.
-


De l'extérieur
, tirez le bloc optique.
-

T
out en tenant le feu, débranchez
le connecteur électrique.
AIDE RAPIDE
8
Changer une lampe

186

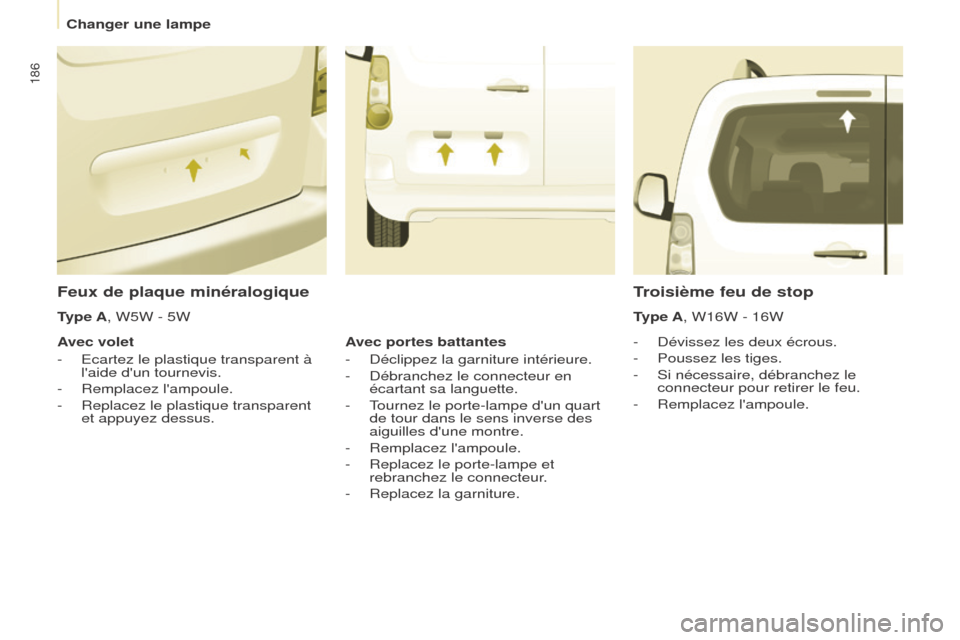

Feux de plaque minéralogique
- Dévissez les deux écrous.
-
Poussez les tiges.
-


Si nécessaire, débranchez le
connecteur pour retirer le feu.
-


Remplacez l'ampoule.
Troisième feu de stop
Type A, W16W - 16W
Type A, W5W - 5W
Avec volet
-

Ecartez le plastique transparent à
l'aide d'un tournevis.
-


Remplacez l'ampoule.
-


Replacez le plastique transparent
et appuyez dessus. A

vec portes battantes
-

Déclippez la garniture intérieure.
-


Débranchez le connecteur en
écartant sa languette.
-


T

ournez le porte-lampe d'un quart
de tour dans le sens inverse des
aiguilles d'une montre.
-

Remplacez l'ampoule.
-


Replacez le porte-lampe et
rebranchez le connecteur

.
-

Replacez la garniture.
Changer une lampe

187

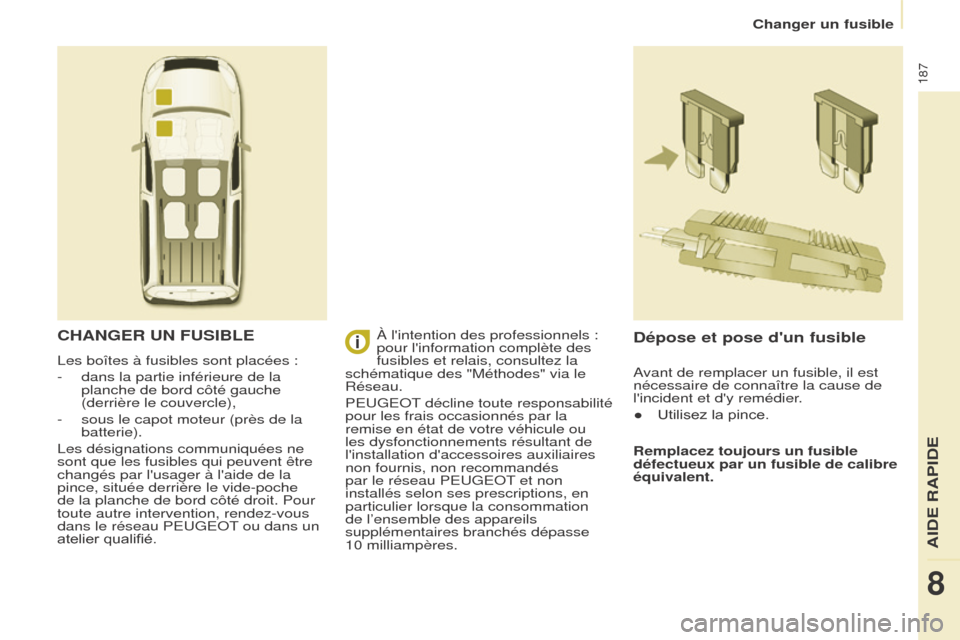

CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées :
-
dans la partie inférieure de la
planche de bord côté gauche
(derrière le couvercle),
-


sous le capot moteur (près de la
batterie).
Les désignations communiquées ne
sont que les fusibles qui peuvent être
changés par l'usager à l'aide de la
pince, située derrière le vide-poche
de la planche de bord côté droit. Pour
toute autre intervention, rendez-vous
dans le réseau PEUGEOT

ou dans un
atelier qualifié.
Dépose et pose d'un fusible
Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.
À l'intention des professionnels :
pour l'information complète des
fusibles et relais, consultez la
schématique des "Méthodes" via le
Réseau.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés
par le réseau PEUGEOT et non
installés selon ses prescriptions, en
particulier lorsque la consommation
de l’ensemble des appareils
supplémentaires branchés dépasse
10

milliampères. Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l'incident et d'y remédier.
●

Utilisez la pince.
AIDE RAPIDE
8
Changer un fusible

188

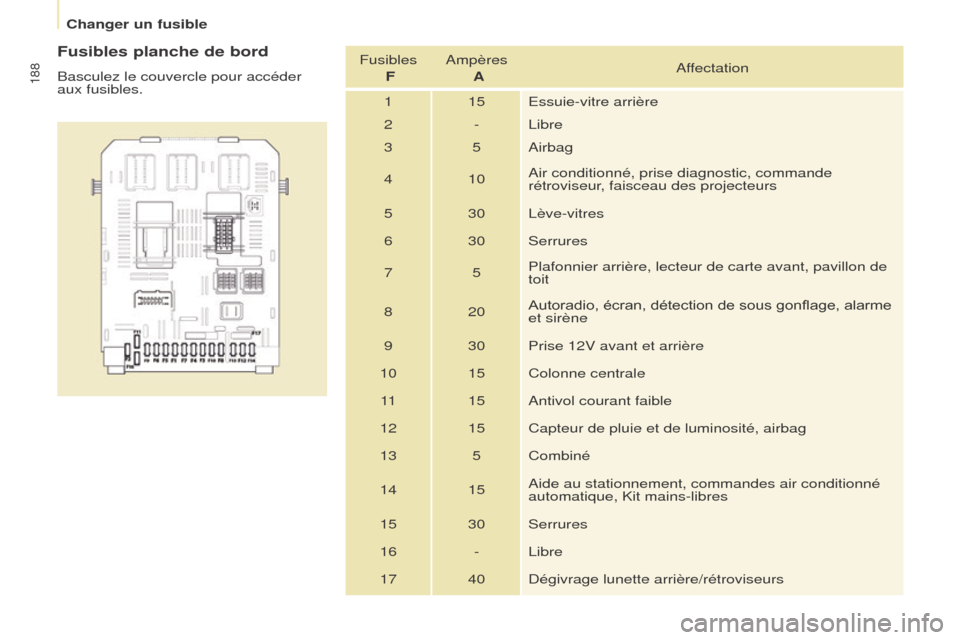

Fusibles planche de bord
Basculez le couvercle pour accéder
aux fusibles.Fusibles
F Ampères
A Affectation
1 15 Essuie-vitre arrière
2 - Libre
3 5 Airbag
4 10 Air conditionné, prise diagnostic, commande
rétroviseur, faisceau des projecteurs
5 30 Lève-vitres
6 30 Serrures
7 5Plafonnier arrière, lecteur de carte avant, pavillon de
toit
8 20 Autoradio, écran, détection de sous gonflage, alarme
et sirène
9 30 Prise 12V avant et arrière
10 15 Colonne centrale 11 15 Antivol courant faible
12 15 Capteur de pluie et de luminosité, airbag
13 5 Combiné
14 15 Aide au stationnement, commandes air conditionné
automatique, Kit mains-libres
15 30 Serrures
16 - Libre
17 40 Dégivrage lunette arrière/rétroviseurs
Changer un fusible

189
Fusibles habitacle
Fusibles F Ampères
A Affectation
1 - Libre
2 20 Sièges chauffants
3 - Libre
4 15 Relais rétroviseurs rabattables
5 15 Relais prise pour équipement frigorifique
AIDE RAPIDE
8
Changer un fusible

190

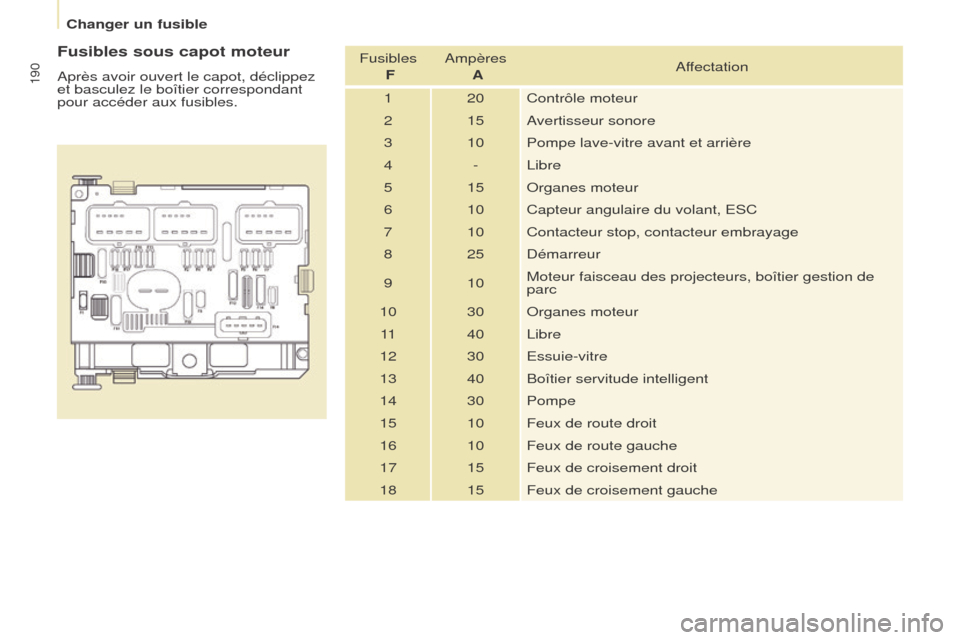

Fusibles sous capot moteur
Après avoir ouvert le capot, déclippez
et basculez le boîtier correspondant
pour accéder aux fusibles.Fusibles
F Ampères
A Affectation
1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitre avant et arrière
4 - Libre
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESC
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de
parc
10 30 Organes moteur 11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feux de route droit
16 10 Feux de route gauche
17 15 Feux de croisement droit
18 15 Feux de croisement gauche
Changer un fusible
