2017 Peugeot Partner Tepee Kezelési útmutató (in Hungarian)

191
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
Első ablaktörlő lapátok
speciális helyzeteAz első lapát cseréje
- Emelje fel a kart.
-
Pattintsa ki és szerelje le a lapátot.
-


Szerelje fel az új lapátot.
-


Hajtsa vissza a kart.
A hátsó lapát cseréje
- Emelje fel a kart, pattintsa ki és
szerelje le a lapátot.
-

Szerelje fel az új lapátot és hajtsa
vissza a kart.
AbLAKtöRLŐ LApát CSERÉjE
- Ha a gyújtás levételét követő egy
percen belül lefelé mozdítja az
ablaktörlő-kapcsolót, a lapátok
a függőleges szélvédőkerettel
párhuzamos helyzetbe állnak
(karbantartási helyzet). Az ablaktörlő lapátok eredeti helyzetbe
történő visszahelyezéséhez adja rá a
gyújtást, és működtesse az ablaktörlő-
kapcsolót.
GYORS SEGÍTSÉG
8
Ablaktörlőlapát cseréje

192
Partner2VP_hu_Chap08_Aide-rapide_ed02-2016Partner2VP_hu_Chap08_Aide-rapide_ed02-2016
Felemelés nélkül (négy kerékkel
a talajon)
Mindig vonórudat kell használni.
A gÉpjáRMŰ VONtAtáSA
A művelethez szükség van a
kerékcseréhez rendszeresített
szerszámokkal együtt tárolt
vonószemre.
Elölről
- Az alsó részén megnyomva
pattintsa ki a fedelet.
-

Csavarozza be ütközésig a
leszerelhető vonószemet.
Hátulról
- Pattintsa ki a fedelet egy
pénzérmével vagy a vonószem
lapos részének a segítségével.
-

Csavarozza be ütközésig a
leszerelhető vonószemet. Álló motorral történő vontatásnál
a fék- és a kormányrásegítés nem
működik.
Felemeléssel (két kerékkel a
talajon)
A gépkocsit tanácsos professzionális
emelőeszköz segítségével felemelni.
Mechanikus sebességváltós
gépjárművek (dízelváltozat)
A mechanikus sebességváltóval
felszerelt gépjárművek esetében a
sebességváltót üresbe kell kapcsolni.
Ha nem tartja be ezt az előírást,
fennáll a veszélye, hogy az erőátviteli
és a fékrendszer bizonyos elemei
károsodnak, illetve hogy az újraindítást
követően a fékrásegítés nem fog
működni.
Lásd 8. fejezet, „Kerékcsere” c.
rész.
A gépjármű vontatása

193
Partner2VP_hu_Chap09_Caract-technique_ed02-2016
Partner2VP_hu_Chap09_Caract-technique_ed02-2016

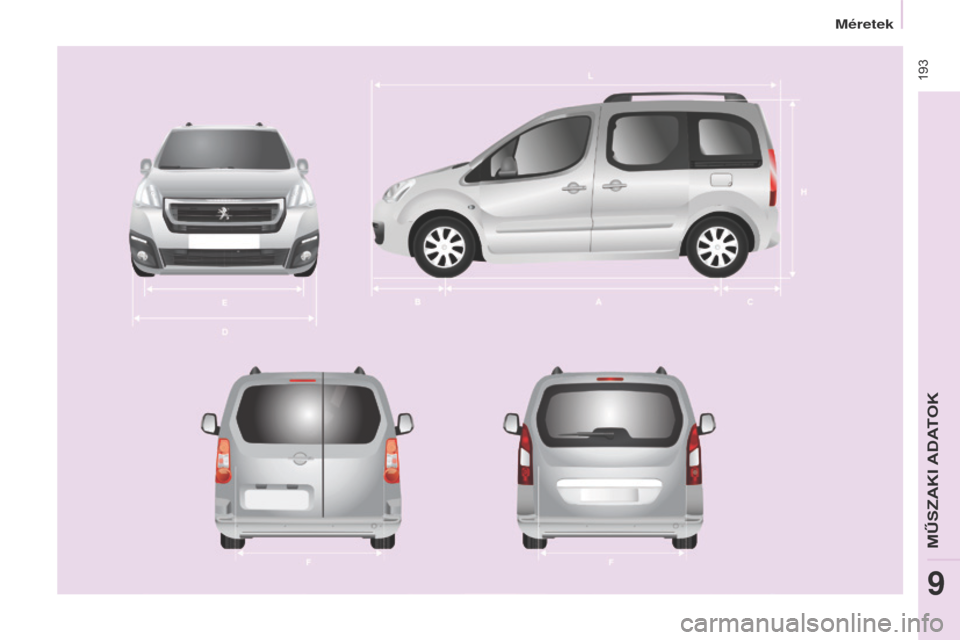

M\351retek
M
%SZAKI ADATOK
9

194
Partner2VP_hu_Chap09_Caract-technique_ed02-2016
Partner2VP_hu_Chap09_Caract-technique_ed02-2016

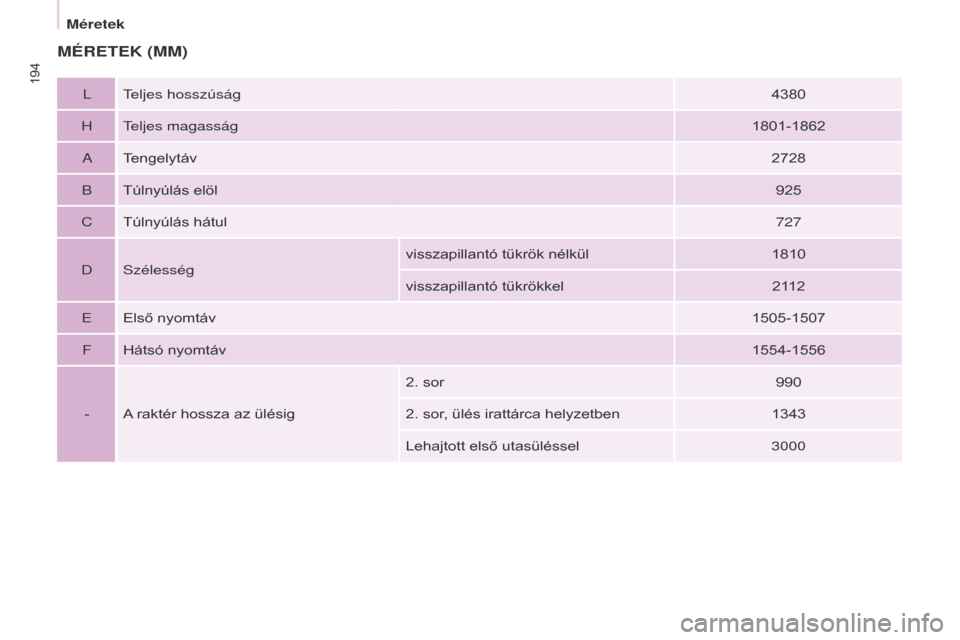

MÉRETEK (MM)
Lteljes hosszúság4380
H
teljes magasság 1801-1862
A T

engelytáv 2728
B Túlnyúlás elöl 925
C Túlnyúlás hátul 727
D Szélesség visszapillantó tükrök nélkül
1810
visszapillantó tükrökkel 2112
eElső nyomtáv 1505-1507
F Hátsó nyomtáv 1554-1556
- A

raktér hossza az ülésig 2. sor
990
2. sor, ülés irattárca helyzetben 1343
Lehajtott első utasüléssel 3000
Méretek

195
Partner2VP_hu_Chap09_Caract-technique_ed02-2016
Partner2VP_hu_Chap09_Caract-technique_ed02-2016

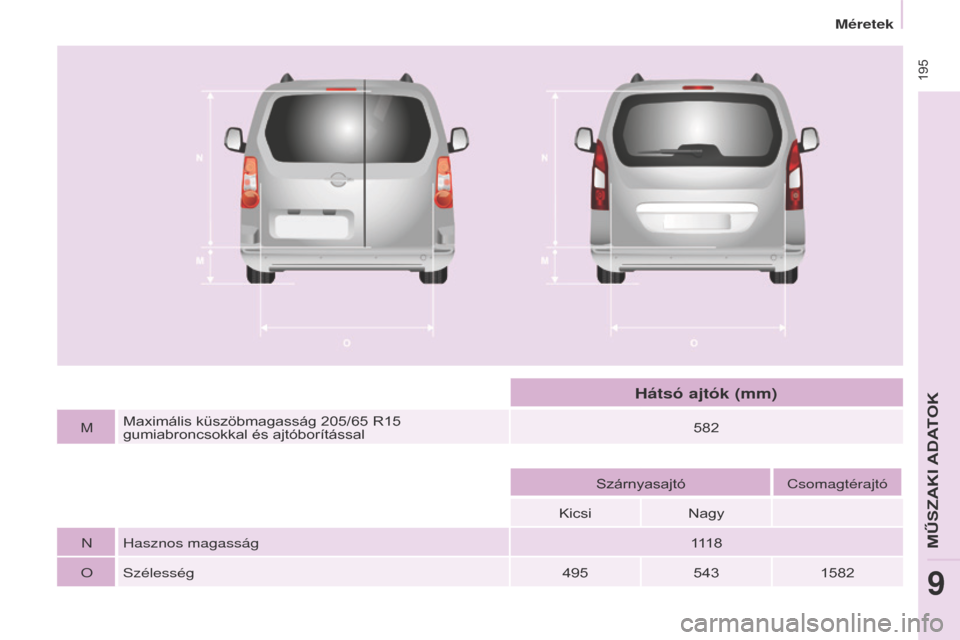

MMaximális küszöbmagasság 205/65 R15
gumiabroncsokkal és ajtóborítással 582
Szárnyasajtó Csomagtérajtó
Kicsi Nagy
N Hasznos magasság 111 8
O Szélesség 4955431582
Hátsó ajtók (mm)
Méretek
M
%SZAKI ADATOK
9

196
Partner2VP_hu_Chap09_Caract-technique_ed02-2016
Partner2VP_hu_Chap09_Caract-technique_ed02-2016

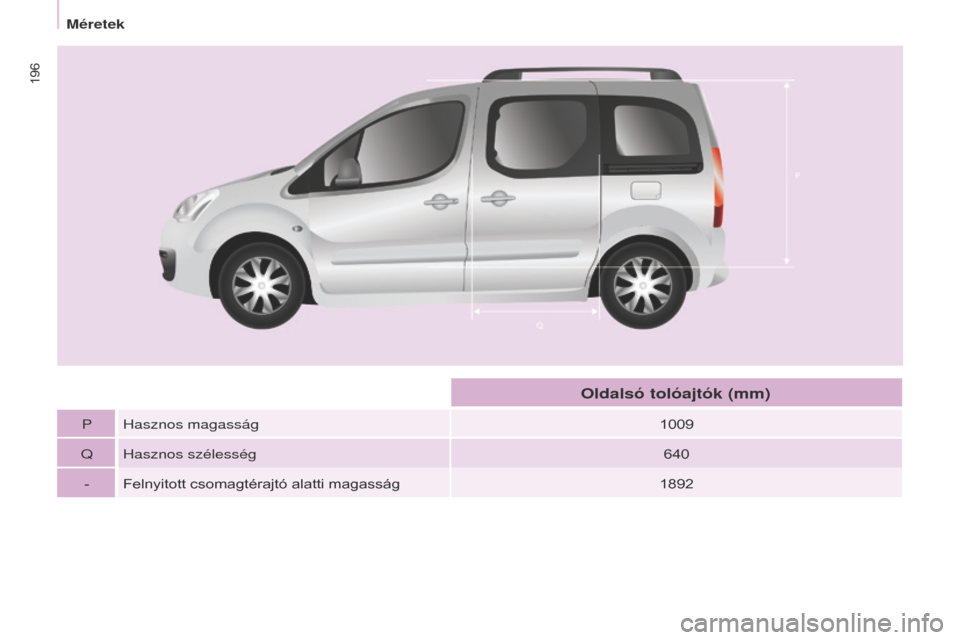

P Hasznos magasság1009
Q Hasznos szélesség 640
- Felnyitott csomagtérajtó alatti magasság 1892
Oldalsó tolóajtók (mm)
Méretek

197
Partner2VP_hu_Chap09_Caract-technique_ed02-2016Partner2VP_hu_Chap09_Caract-technique_ed02-2016
MOtOROK MŰSZAKI A d AtAI
Gépjárműve motorjának műszaki
adatai (hengerűrtartalom, legnagyobb
teljesítmény, legnagyobb fordulatszám,
energia, CO
2-kibocsátás stb.) a
forgalmi engedélyben szerepelnek.
A műszaki adatok - az európai
szabályozásnak megfelelően
(1999/99/EK irányelv) - a
motorfékpadon mért értéknek
felelnek

meg.
További információért keresse fel
a márka honlapját, lapozza fel a
gépjármű kereskedelmi dokumentumait
vagy forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
TÖMEGADATOK ÉS VONTATHATÓ TERHEK
A kg-ban kifejezett értékek a
gyártó adattábláján vagy címkéjén
szerepelnek.
A vontatható terhek a gépjármű
forgalmi engedélyében is
megtalálhatók.
Menetkész tömeg = saját tömeg
+
vezető (75
kg) + 90%-ig tele
üzemanyagtartály.
A megengedett guruló össztömegre és a
vontatható terhekre vonatkozó, itt közölt
adatok legfeljebb 1000

méteres
tengerszint
feletti magasságig érvényesek. E felett
a vontatható tömeget 1000
méterenként
10%-kal csökkenteni kell.
A fékezett utánfutó tömege
tehermegosztással növelhető abban az
esetben, ha a vontatást végző gépjármű
terhelését - a megengedett guruló
össztömeg túllépésének elkerülése
érdekében - ugyanannyival csökkenti. Magas külső hőmérséklet esetén
a motor védelmében csökkenhet
a teljesítmény. 37
°C feletti külső
hőmérséklet esetén csökkenteni kell a
vontatandó terhet.
Az alulterhelt vontató járművel
történő vontatás ronthatja a
gépjármű úttartását.
Utánfutó vontatása esetén megnő a
féktávolság.
A vontatást végző gépjárműnek
alacsonyabb a maximálisan
megengedett sebessége (tartsa be a
hazájában érvényes jogszabályokat). Az ajánlott támaszsúly a szerszámmal
vagy anélkül levehető vonóhorogra
nehezedő megengedett tehernek felel
meg.
MTAC: műszakilag megengedett
össztömeg
MTRA: megengedett guruló
össztömeg
A gyártó adattáblájának
elhelyezkedéséről a 9. fejezet
„Azonosító elemek” c. részében
olvashat.
Valemennyi országban be kell tartani a
vontatható terhekre vonatkozó törvényi
előírásokat. Ha szeretné megismerni
gépjárműve vontatási képességét és
a megengedett guruló össztömeget,
forduljon a PEUGEOT hálózathoz.
M
%SZAKI ADATOK
9
tömegadatok

198
Partner2VP_hu_Chap09_Caract-technique_ed02-2016Partner2VP_hu_Chap09_Caract-technique_ed02-2016

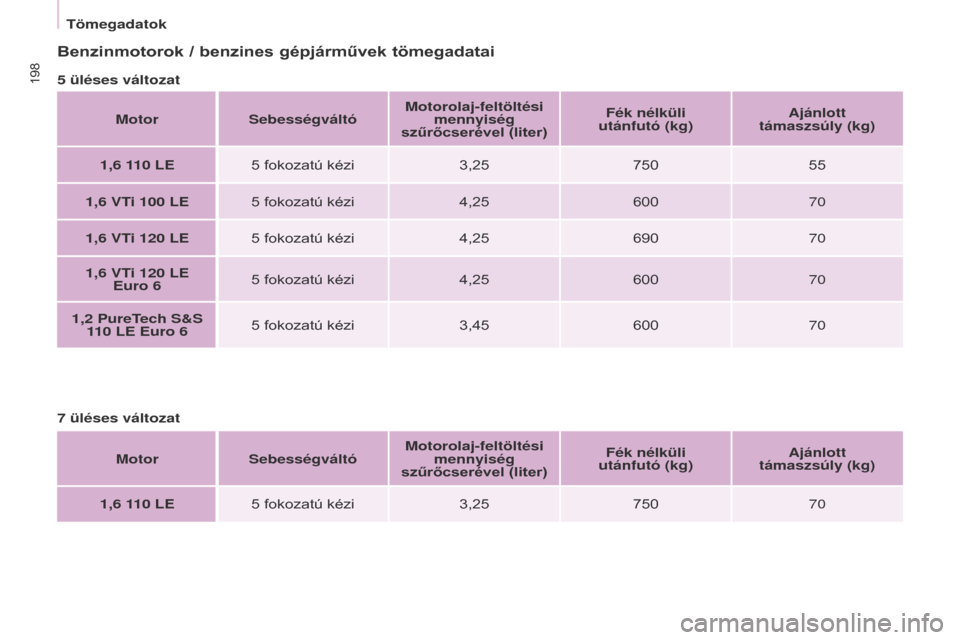

benzinmotorok / benzines gépjárművek tömegadatai
5 üléses változatMotor Sebességváltó Motorolaj-feltöltési
mennyiség
szűrőcserével (liter) Fék nélküli
utánfutó (kg) Ajánlott
támaszsúly (kg)
1,6 110 LE 5 fokozatú kézi 3,25750 55
1,6 VTi 100 LE 5 fokozatú kézi 4,25600 70
1,6 VTi 120 LE 5 fokozatú kézi 4,25690 70
1,6 VTi 120 LE Euro 6 5 fokozatú kézi
4,25600 70
1,2
p ureTech S&S
110 LE Euro 6 5 fokozatú kézi
3,45600 70
7 üléses változat Motor Sebességváltó Motorolaj-feltöltési
mennyiség
szűrőcserével (liter) Fék nélküli
utánfutó (kg) Ajánlott
támaszsúly (kg)
1,6 110 LE 5 fokozatú kézi 3,25750 70
Tömegadatok
