2017 PEUGEOT PARTNER TEPEE ELECTRIC Upute Za Rukovanje (in Croatian)

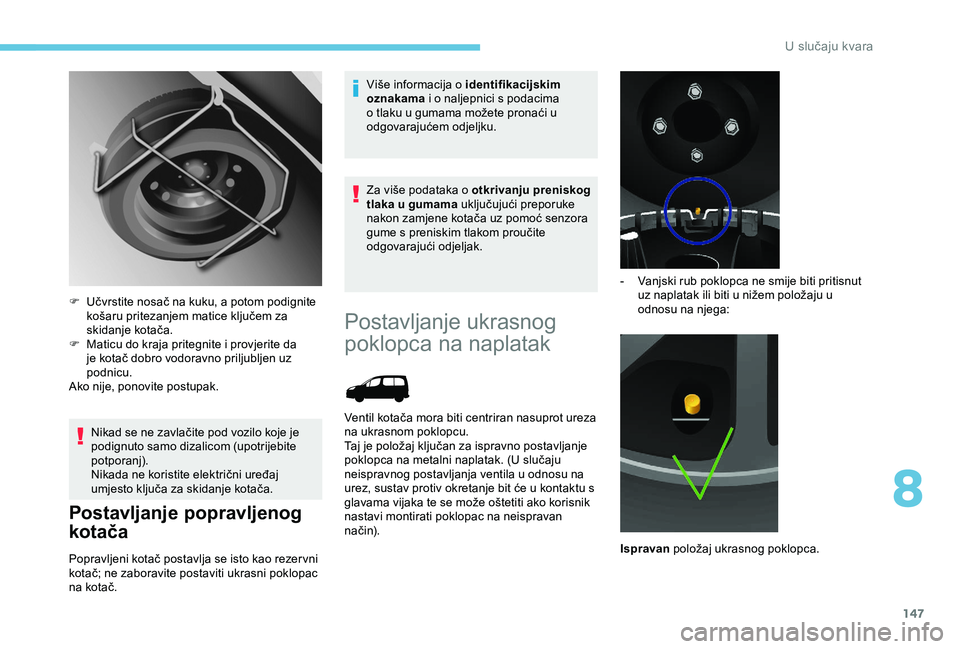

147
Nikad se ne zavlačite pod vozilo koje je
podignuto samo dizalicom (upotrijebite
potporanj).
Nikada ne koristite električni uređaj
umjesto ključa za skidanje kotača.
Postavljanje popravljenog
kotača
Popravljeni kotač postavlja se isto kao rezer vni
kotač; ne zaboravite postaviti ukrasni poklopac
na kotač.Više informacija o identifikacijskim
oznakama
i o naljepnici s podacima
o tlaku u gumama možete pronaći u
odgovarajućem odjeljku.
Za više podataka o otkrivanju preniskog
tlaka u gumama uključujući preporuke
nakon zamjene kotača uz pomoć senzora
gume s preniskim tlakom proučite
odgovarajući odjeljak.
F
U
čvrstite nosač na kuku, a potom podignite
košaru pritezanjem matice ključem za
skidanje kotača.
F
M
aticu do kraja pritegnite i provjerite da
je kotač dobro vodoravno priljubljen uz
podnicu.
Ako nije, ponovite postupak.
Postavljanje ukrasnog
poklopca na naplatak
Ventil kotača mora biti centriran nasuprot ureza
na ukrasnom poklopcu.
Taj je položaj ključan za ispravno postavljanje
poklopca na metalni naplatak. (U slučaju
neispravnog postavljanja ventila u odnosu na
urez, sustav protiv okretanje bit će u kontaktu s
glavama vijaka te se može oštetiti ako korisnik
nastavi montirati poklopac na neispravan
način). -

V
anjski rub poklopca ne smije biti pritisnut
uz naplatak ili biti u nižem položaju u
odnosu na njega:
Ispravan položaj ukrasnog poklopca.
8
U slučaju kvara

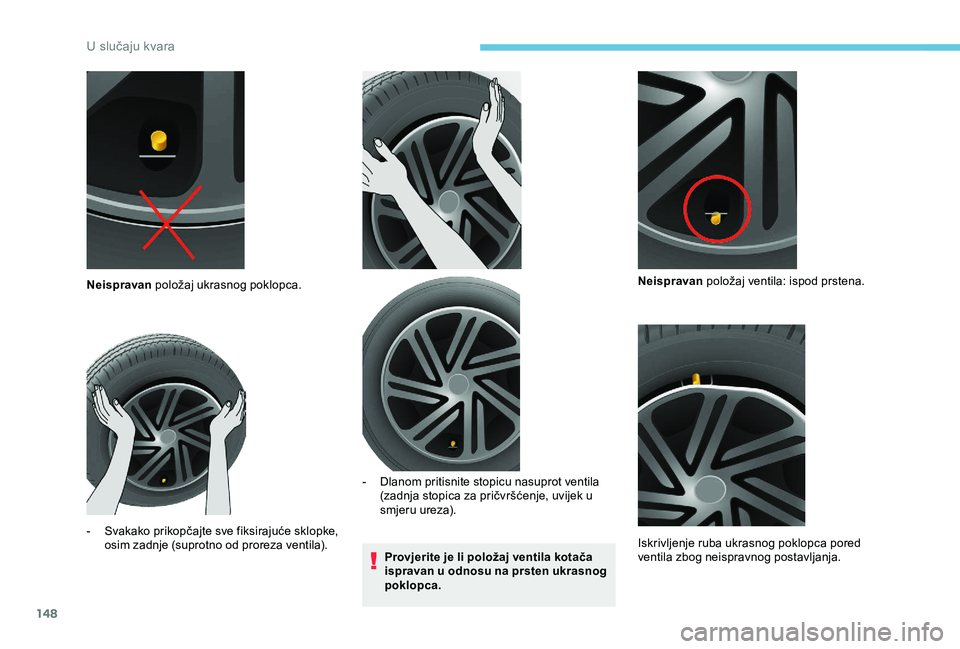

148
Provjerite je li položaj ventila kotača
ispravan u odnosu na prsten ukrasnog
poklopca.
Neispravan
položaj ukrasnog poklopca.
-

S

vakako prikopčajte sve fiksirajuće sklopke,
osim zadnje (suprotno od proreza ventila). -

D
lanom pritisnite stopicu nasuprot ventila
(zadnja stopica za pričvršćenje, uvijek u
smjeru ureza). Neispravan
položaj ventila: ispod prstena.
Iskrivljenje ruba ukrasnog poklopca pored
ventila zbog neispravnog postavljanja.
U slučaju kvara

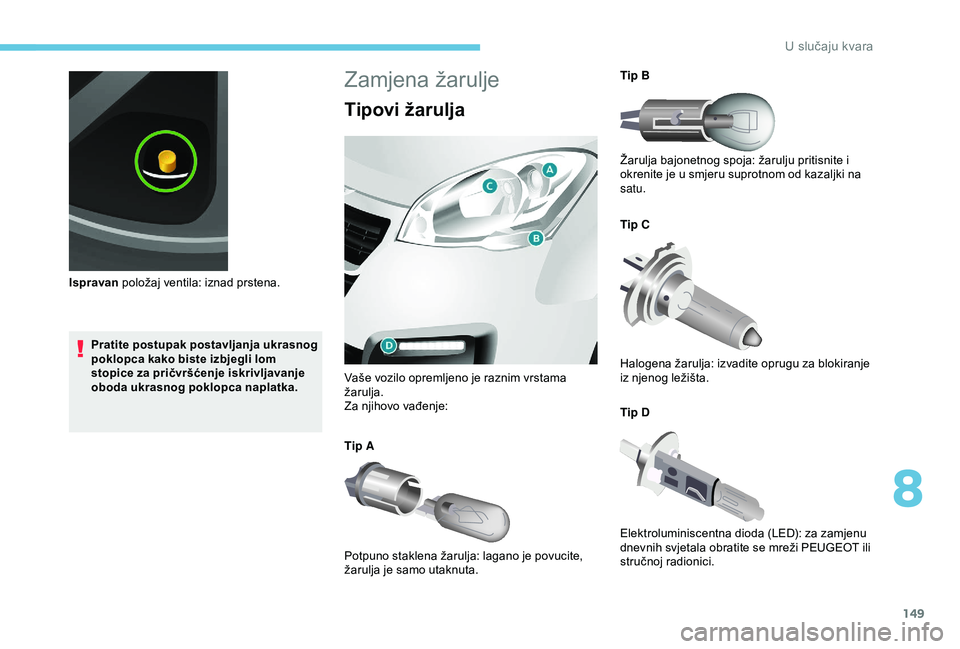

149
Pratite postupak postavljanja ukrasnog
poklopca kako biste izbjegli lom
stopice za pričvršćenje iskrivljavanje
oboda ukrasnog poklopca naplatka.
Ispravan
položaj ventila: iznad prstena.
Zamjena žarulje
Tipovi žarulja
Vaše vozilo opremljeno je raznim vrstama
žarulja.
Za njihovo vađenje:
Tip A
Potpuno staklena žarulja: lagano je povucite,
žarulja je samo utaknuta. Tip B
Žarulja bajonetnog spoja: žarulju pritisnite i
okrenite je u smjeru suprotnom od kazaljki na
satu.
Tip C
Halogena žarulja: izvadite oprugu za blokiranje
iz njenog ležišta.
Tip D
Elektroluminiscentna dioda (LED): za zamjenu
dnevnih svjetala obratite se mreži PEUGEOT ili
stručnoj radionici.
8
U slučaju kvara

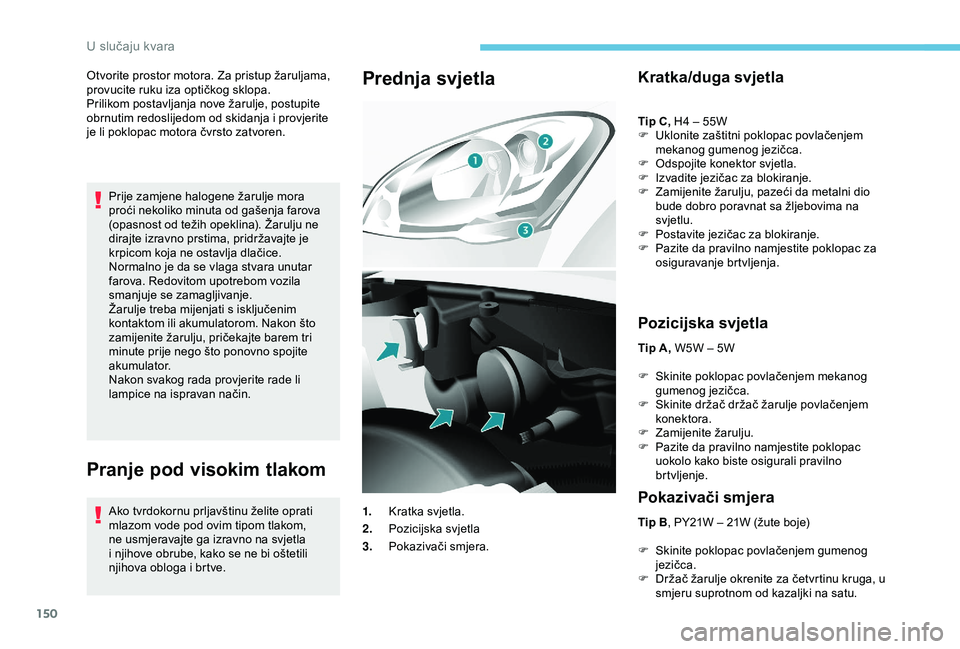

150
Otvorite prostor motora. Za pristup žaruljama,
provucite ruku iza optičkog sklopa.
Prilikom postavljanja nove žarulje, postupite
obrnutim redoslijedom od skidanja i provjerite
je li poklopac motora čvrsto zatvoren.Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja farova
(opasnost od težih opeklina). Žarulju ne
dirajte izravno prstima, pridržavajte je
krpicom koja ne ostavlja dlačice.
Normalno je da se vlaga stvara unutar
farova. Redovitom upotrebom vozila
smanjuje se zamagljivanje.
Žarulje treba mijenjati s isključenim
kontaktom ili akumulatorom. Nakon što
zamijenite žarulju, pričekajte barem tri
minute prije nego što ponovno spojite
akumulator.
Nakon svakog rada provjerite rade li
lampice na ispravan način.
Pranje pod visokim tlakom
Ako tvrdokornu prljavštinu želite oprati
mlazom vode pod ovim tipom tlakom,
ne usmjeravajte ga izravno na svjetla
i njihove obrube, kako se ne bi oštetili
njihova obloga i brtve.
Prednja svjetlaKratka/duga svjetla
Tip C, H4 – 55W
F U klonite zaštitni poklopac povlačenjem
mekanog gumenog jezičca.
F

O
dspojite konektor svjetla.
F

I
zvadite jezičac za blokiranje.
F

Z
amijenite žarulju, pazeći da metalni dio
bude dobro poravnat sa žljebovima na
svjetlu.
F

P
ostavite jezičac za blokiranje.
F

P
azite da pravilno namjestite poklopac za
osiguravanje brtvljenja.
Pozicijska svjetla
Tip A, W5W – 5W
F

S
kinite poklopac povlačenjem mekanog
gumenog jezičca.
F

S
kinite držač držač žarulje povlačenjem
konektora.
F

Z
amijenite žarulju.
F

P
azite da pravilno namjestite poklopac
uokolo kako biste osigurali pravilno
brtvljenje.
Pokazivači smjera
Tip B , PY21W – 21W (žute boje)
F
S
kinite poklopac povlačenjem gumenog
jezičca.
F

D
ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
1.
Kratka svjetla.
2. Pozicijska svjetla
3. Pokazivači smjera.
U slučaju kvara

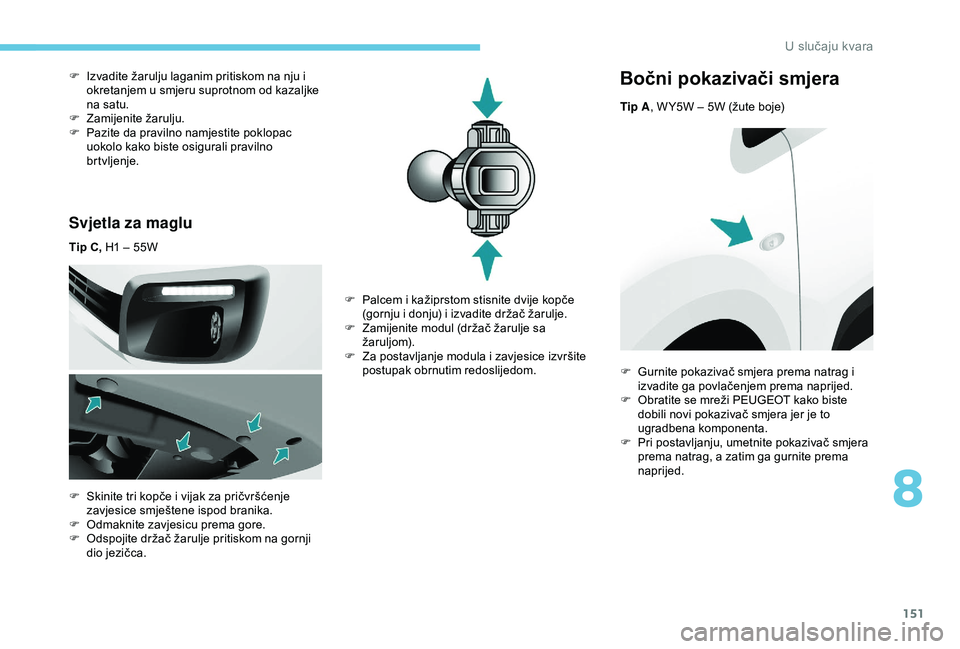

151
Svjetla za maglu
Tip C, H1 – 55W
F
S
kinite tri kopče i vijak za pričvršćenje
zavjesice smještene ispod branika.
F

O
dmaknite zavjesicu prema gore.
F

O
dspojite držač žarulje pritiskom na gornji
dio jezičca.
F

I
zvadite žarulju laganim pritiskom na nju i
okretanjem u smjeru suprotnom od kazaljke
na satu.
F
Z
amijenite žarulju.
F
P
azite da pravilno namjestite poklopac
uokolo kako biste osigurali pravilno
brtvljenje.
Bočni pokazivači smjera
Tip A , W Y5W – 5W (žute boje)
F

P

alcem i kažiprstom stisnite dvije kopče
(gornju i donju) i izvadite držač žarulje.
F

Z

amijenite modul (držač žarulje sa
žaruljom).
F

Z

a postavljanje modula i zavjesice izvršite
postupak obrnutim redoslijedom. F

G
urnite pokazivač smjera prema natrag i
izvadite ga povlačenjem prema naprijed.
F

O
bratite se mreži PEUGEOT kako biste
dobili novi pokazivač smjera jer je to
ugradbena komponenta.
F

P
ri postavljanju, umetnite pokazivač smjera
prema natrag, a zatim ga gurnite prema
naprijed.
8
U slučaju kvara

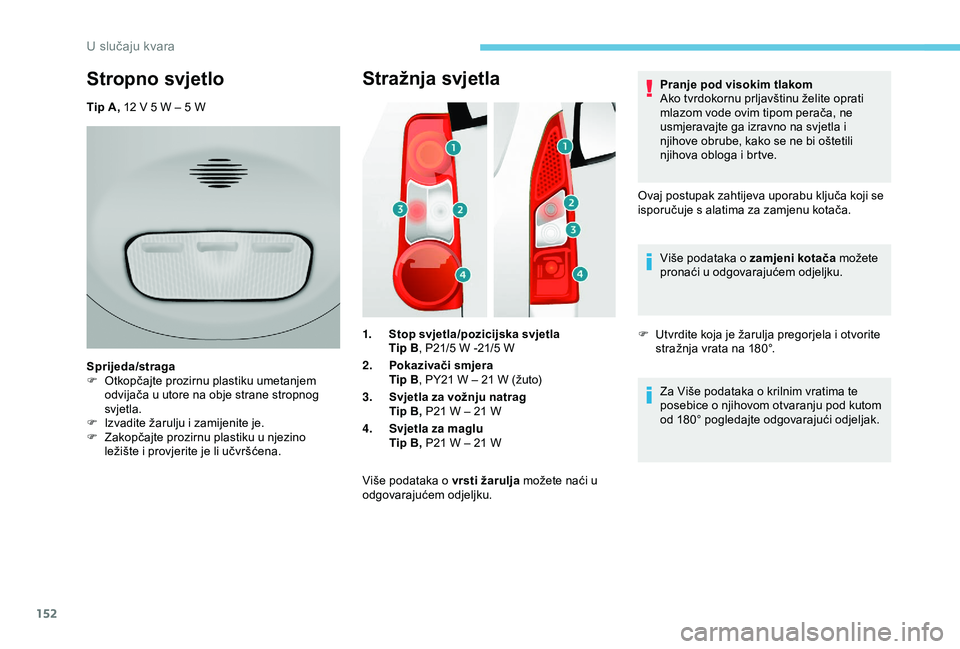

152
Stražnja svjetla
1.Stop svjetla/pozicijska svjetla
Tip B , P21/5
W -21/5 W
2. Pokazivači smjera
Tip B , PY21
W – 21 W (žuto)
3. Svjetla za vožnju natrag
Tip B, P21
W – 21 W
4. Svjetla za maglu
Tip B, P21
W – 21 W
Više podataka o vrsti žarulja možete naći u
odgovarajućem odjeljku. Pranje pod visokim tlakom
Ako tvrdokornu prljavštinu želite oprati
mlazom vode ovim tipom perača, ne
usmjeravajte ga izravno na svjetla i
njihove obrube, kako se ne bi oštetili
njihova obloga i brtve.
Ovaj postupak zahtijeva uporabu ključa koji se
isporučuje s alatima za zamjenu kotača.
Više podataka o zamjeni kotača možete
pronaći u odgovarajućem odjeljku.
F U tvrdite koja je žarulja pregorjela i otvorite
stražnja vrata na 180°.
Za Više podataka o krilnim vratima te
posebice o njihovom otvaranju pod kutom
od 180° pogledajte odgovarajući odjeljak.
Stropno svjetlo
Tip A, 12 V 5 W – 5 W
S prijeda/straga
F

O
tkopčajte prozirnu plastiku umetanjem
odvijača u utore na obje strane stropnog
svjetla.
F

I
zvadite žarulju i zamijenite je.
F

Z
akopčajte prozirnu plastiku u njezino
ležište i provjerite je li učvršćena.
U slučaju kvara

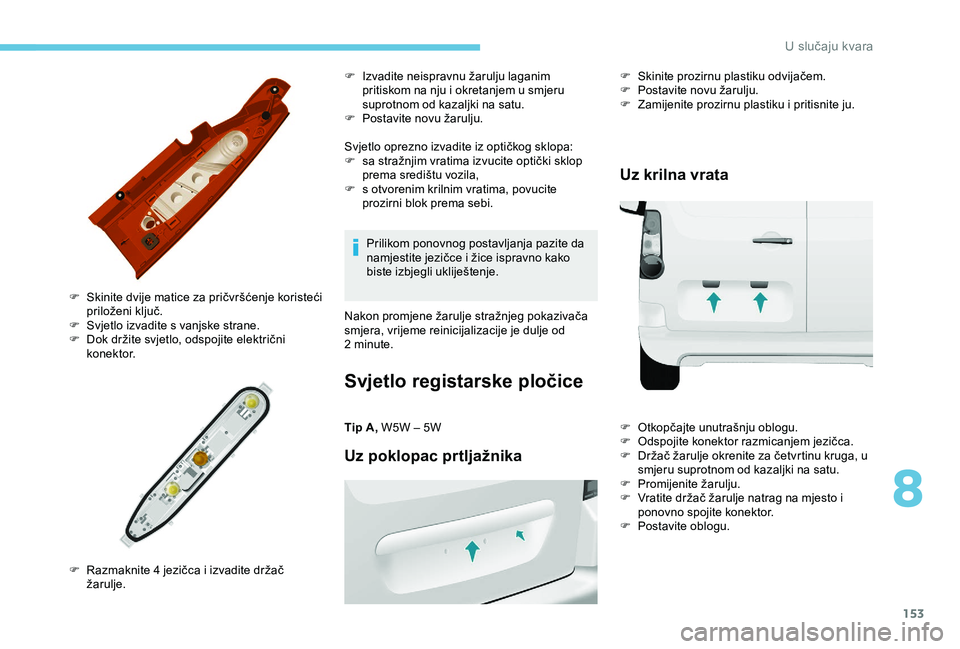

153
Svjetlo oprezno izvadite iz optičkog sklopa:
F s a stražnjim vratima izvucite optički sklop
prema središtu vozila,
F

s o
tvorenim krilnim vratima, povucite
prozirni blok prema sebi.
F

S

kinite dvije matice za pričvršćenje koristeći
priloženi ključ.
F

S

vjetlo izvadite s vanjske strane.
F

D

ok držite svjetlo, odspojite električni
konektor.
F

R

azmaknite 4 jezičca i izvadite držač
žarulje. F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem u smjeru
suprotnom od kazaljki na satu.
F
P
ostavite novu žarulju.
Prilikom ponovnog postavljanja pazite da
namjestite jezičce i žice ispravno kako
biste izbjegli ukliještenje.
Nakon promjene žarulje stražnjeg pokazivača
smjera, vrijeme reinicijalizacije je dulje od
2
minute.
Svjetlo registarske pločice
Tip A, W5W – 5W
Uz poklopac prtljažnika
F Skinite prozirnu plastiku odvijačem.
F P ostavite novu žarulju.
F

Z
amijenite prozirnu plastiku i pritisnite ju.
Uz krilna vrata
F Otkopčajte unutrašnju oblogu.
F O dspojite konektor razmicanjem jezičca.
F

D
ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

P
romijenite žarulju.
F

V
ratite držač žarulje natrag na mjesto i
ponovno spojite konektor.
F

P
ostavite oblogu.
8
U slučaju kvara

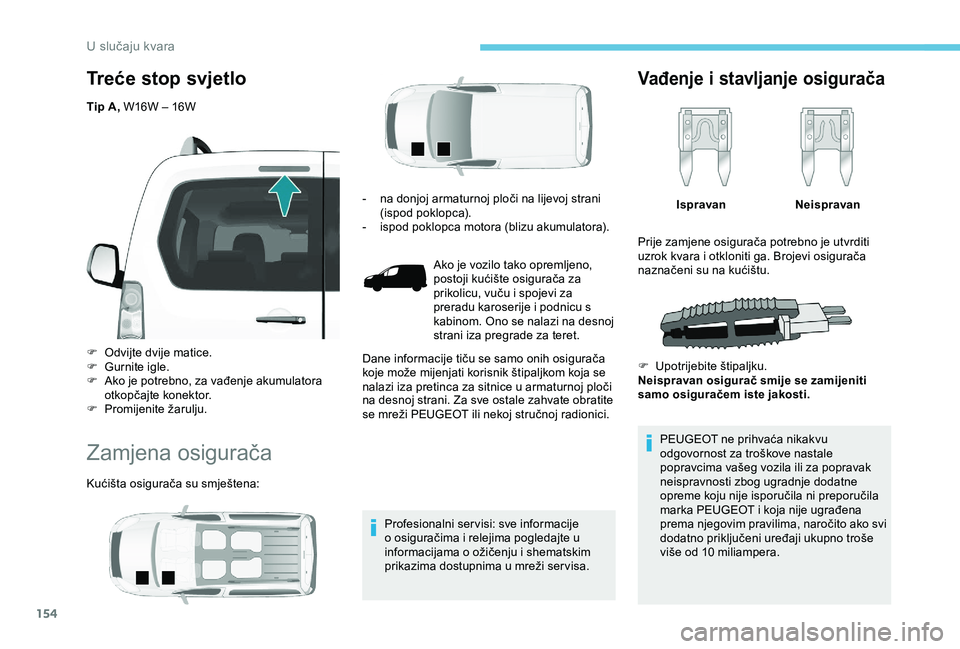

154
Treće stop svjetlo
Tip A, W16W – 16W
F
O
dvijte dvije matice.
F

G
urnite igle.
F

A
ko je potrebno, za vađenje akumulatora
otkopčajte konektor.
F

P
romijenite žarulju.
Zamjena osigurača
Kućišta osigurača su smještena: Profesionalni ser visi: sve informacije
o osiguračima i relejima pogledajte u
informacijama o ožičenju i shematskim
prikazima dostupnima u mreži ser visa.
Vađenje i stavljanje osigurača
IspravanNeispravan
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne
opreme koju nije isporučila ni preporučila
marka PEUGEOT i koja nije ugrađena
prema njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše
više od 10
miliampera.
-
n
a donjoj armaturnoj ploči na lijevoj strani
(ispod poklopca).
-

i

spod poklopca motora (blizu akumulatora).
Ako je vozilo tako opremljeno,
postoji kućište osigurača za
prikolicu, vuču i spojevi za
preradu karoserije i podnicu s
kabinom. Ono se nalazi na desnoj
strani iza pregrade za teret.
Dane informacije tiču se samo onih osigurača
koje može mijenjati korisnik štipaljkom koja se
nalazi iza pretinca za sitnice u armaturnoj ploči
na desnoj strani. Za sve ostale zahvate obratite
se mreži PEUGEOT ili nekoj stručnoj radionici. Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
naznačeni su na kućištu.
F

U

potrijebite štipaljku.
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
