2017 Peugeot 308 Savininko vadovas (in Lithuanian)

263
308_lt_Chap08_En-cas-de-panne_ed01-2016

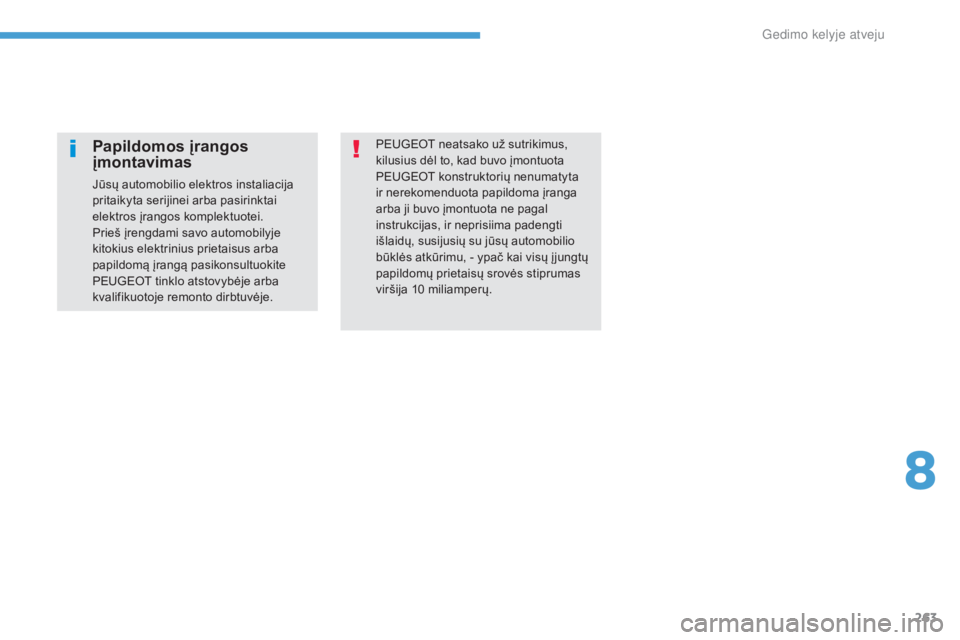

PEUGEOT neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
PEUGEOT konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač kai visų į jungtų
papildomų prietaisų srovės stiprumas
viršija 10
mil

iamperų.Papildomos įrangos
įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai
elektros įrangos komplektuotei.
Prieš įrengdami savo automobilyje
kitokius elektrinius prietaisus arba
papildomą įrangą pasikonsultuokite
PEUGEOT tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
8
G

264
308_lt_Chap08_En-cas-de-panne_ed01-2016
Prietaisų skydelyje įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).Saugiklis

N r. Laidumas
(A) Funkcijos
F4 5Skubios ir techninės pagalbos kvietimas.
F6 A arba B 15Automagnetola, jutiklinis ekranas.
F11 5Beraktė įlipimo ir užvedimo sistema.
F13 10Priekinis 12 V papildomos įrangos lizdas.
F14 10Bagažinės 12 V papildomos įrangos lizdas.
F16 3Daiktadėžės apšvietimas, galinis plafonas.
F17 3Saloninio veidrodėlio apšvietimas priekinis plafonas.
F19 5Prietaisų skydelis.
F21 10Daugiafunkcinis ekranas, oro kondicionierius.
F22 5Galinio vaizdo kamera, pastatymo pagalba.
F24 3Lietaus ir apšvietimo jutiklis.
F25 5Oro pagalvės.
F28 A arba B 15Automagnetola (+ akumuliatoriaus).
F30 20Galinis stiklo valytuvas.
F31 30Spynos ir užraktai.
F32 10Hi-fi stiprintuvas.
F33 3Vairavimo padėties įsiminimas.
F34 5Elektrinis vairo stiprintuvas.
F35 3Neprisegtų saugos diržų rodymas.
F

A
tkabinkite dangtelį traukdami jo viršutinę
kairę, po to dešinę pusę.
Modifikacija 1 (Full)
Priėjimas prie saugiklių
gedimo kelyje atveju

265
308_lt_Chap08_En-cas-de-panne_ed01-2016

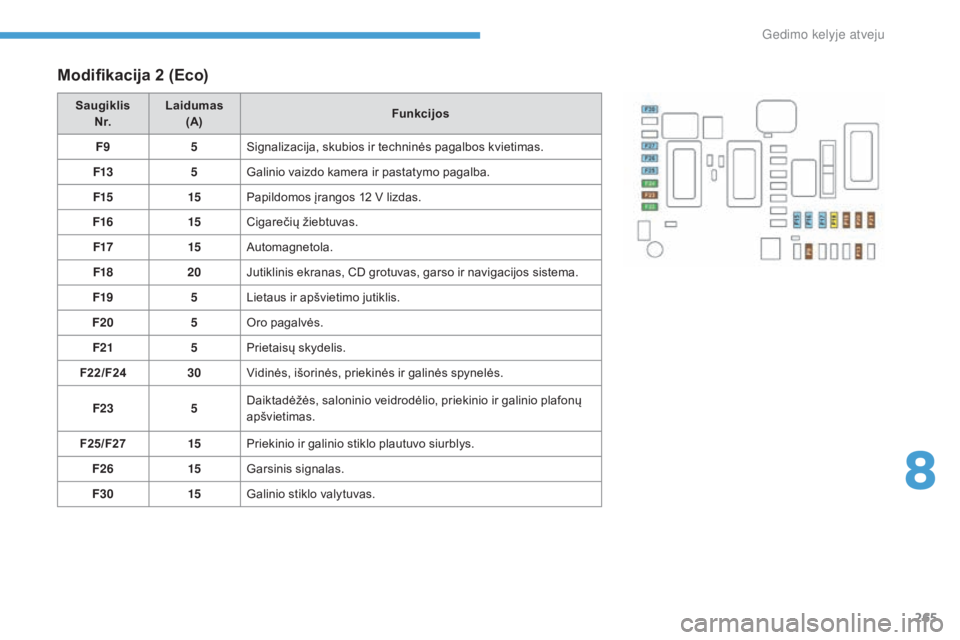

Modifikacija 2 (Eco)
Saugiklis
N r. Laidumas

(A) Funkcijos
F9 5Signalizacija, skubios ir techninės pagalbos kvietimas.
F13 5Galinio vaizdo kamera ir pastatymo pagalba.
F15 15Papildomos įrangos 12 V lizdas.
F16 15Cigarečių žiebtuvas.
F17 15Automagnetola.
F18 20Jutiklinis ekranas, CD grotuvas, garso ir navigacijos sistema.
F19 5Lietaus ir apšvietimo jutiklis.
F20 5Oro pagalvės.
F21 5Prietaisų skydelis.
F22/F24 30Vidinės, išorinės, priekinės ir galinės spynelės.
F23 5Daiktadėžės, saloninio veidrodėlio, priekinio ir galinio plafonų
apšvietimas.
F25/F27 15Priekinio ir galinio stiklo plautuvo siurblys.
F26 15Garsinis signalas.
F30 15Galinio stiklo valytuvas.
8
gedimo kelyje atveju

266
308_lt_Chap08_En-cas-de-panne_ed01-2016
Saugikliai variklio skyriuje
F Atidarykite dangtelį.
F P akeiskite saugiklį.
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas. Saugiklis

N r. Laidumas

(A) Funkcijos
F12 5"Park Assist" procesorius.
F14 25Priekinio ir galinio stiklo plautuvo siurblys.
F15 5Vairo stiprintuvas.
F19 30Priekinių stiklo valytuvų varikliukas.
F20 15Priekinio ir galinio stiklo plautuvo varikliukai.
F21 20Žibintų plautuvas.
F22 15Garsinis signalas.
F23 15Dešinysis tolimų jų šviesų žibintas.
F24 15Kairysis tolimų jų šviesų žibintas.
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus (kairėje pusėje).
Modifikacija 1 (Full)
1-asis blokelis
Priėjimas prie saugiklių
gedimo kelyje atveju

267
308_lt_Chap08_En-cas-de-panne_ed01-2016

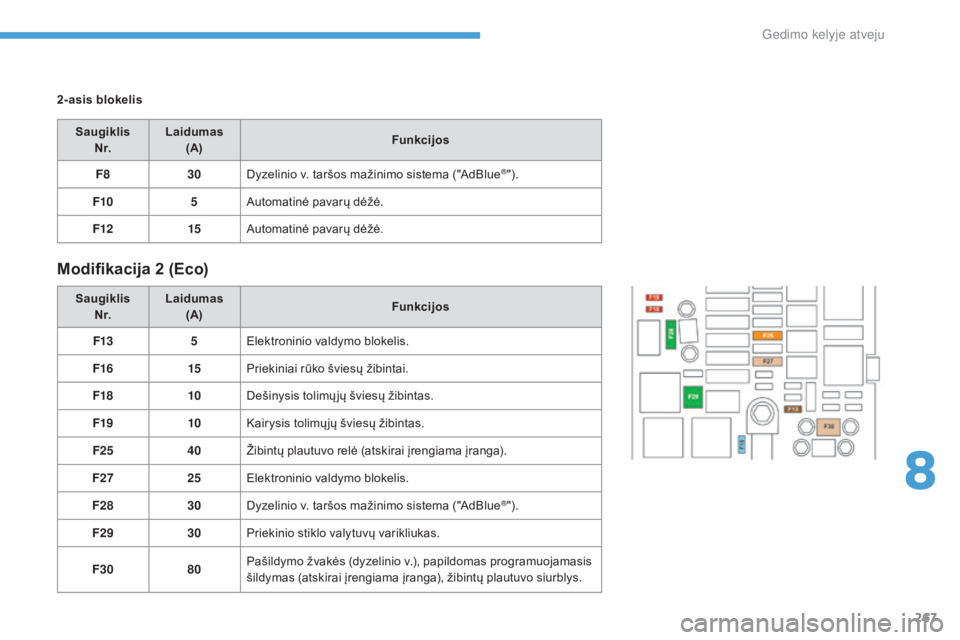

2-asis blokelisSaugiklis N r. Laidumas
(A) Funkcijos
F8 30Dyzelinio v. taršos mažinimo sistema ("AdBlue
®").
F10 5Automatinė pavarų dėžė.
F12 15Automatinė pavarų dėžė.
Modifikacija 2 (Eco)
Saugiklis
N r. Laidumas
(A) Funkcijos
F13 5Elektroninio valdymo blokelis.
F16 15Priekiniai rūko šviesų žibintai.
F18 10Dešinysis tolimų jų šviesų žibintas.
F19 10Kairysis tolimų jų šviesų žibintas.
F25 40Žibintų plautuvo relė (atskirai įrengiama įranga).
F27 25Elektroninio valdymo blokelis.
F28 30Dyzelinio v. taršos mažinimo sistema ("AdBlue
®").
F29 30Priekinio stiklo valytuvų varikliukas.
F30 80Pašildymo žvakės (dyzelinio v.), papildomas programuojamasis
šildymas (atskirai įrengiama įranga), žibintų plautuvo siurblys.
8
gedimo kelyje atveju

268
308_lt_Chap08_En-cas-de-panne_ed01-2016
Akumuliatorius, 12 V
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti akumuliatorių:
F
a
tidarykite gaubtą patraukdami vidinę
rankenėlę, po to išorinę,
F

par
emkite gaubtą ramsčiu,
Akumuliatoriaus vieta
Informacija apie tai, kaip atnaujinti akumuliatoriaus įkrovą arba užvesti variklį prijungus kitą akumuliatorių.
Prieš bet kokį remontą
Pastatykite automobilį, kad jis nejudėtų,
užspauskite stovėjimo stabdį, į junkite
neutralią ją pavarą ir išjunkite kontaktą.
Patikrinkite, kad visi elektros įrenginiai
būtų išjungti. Jei jūsų automobilis turi automatinę
pavarų dėžę, niekada nebandykite
užvesti jo variklį stumdami automobilį.
Akumuliatoriuose yra naudojamos
nuodingos medžiagos - tokios kaip
sieros rūgštis ir švinas.
Jie turi būti pašalinami laikantis
įstatymais nustatytos tvarkos ir jokiu
atveju neturėtų būti išmetami su
buitinėmis šiukšlėmis.
Pristatykite naudotus elementus ir
akumuliatorius į tam skirtą surinkimo
punktą.
Prieš atlikdami veiksmus su akumuliatoriumi
pasirūpinkite apsaugoti akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi turi
būti atliekami gerai vėdinamoje vietoje ir
atokiai nuo atvirų liepsnos ar kibirkščiavimo
šaltinių, kad nekiltų sprogimo ar gaisro
pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Automobiliai su sistema "Stop & Start"
turi 12 V švininį ypatingos technologijos
ir parametrų akumuliatorių.
Prireikus jį pakeisti reikia kreiptis
išimtinai tik į PEUGEOT tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Bendrosios ypatybės
Švininiai užvedimui skirti akumuliatoriai
F nuimkite plastikinį dangtelį, kad
pasiektumėte gnybtą (+).
Akumuliatoriaus minusinis gnybtas (-) nėra
pasiekiamas. Perkeltas korpuso taškas yra
įrengtas ant variklio atramos.
G

269
308_lt_Chap08_En-cas-de-panne_ed01-2016

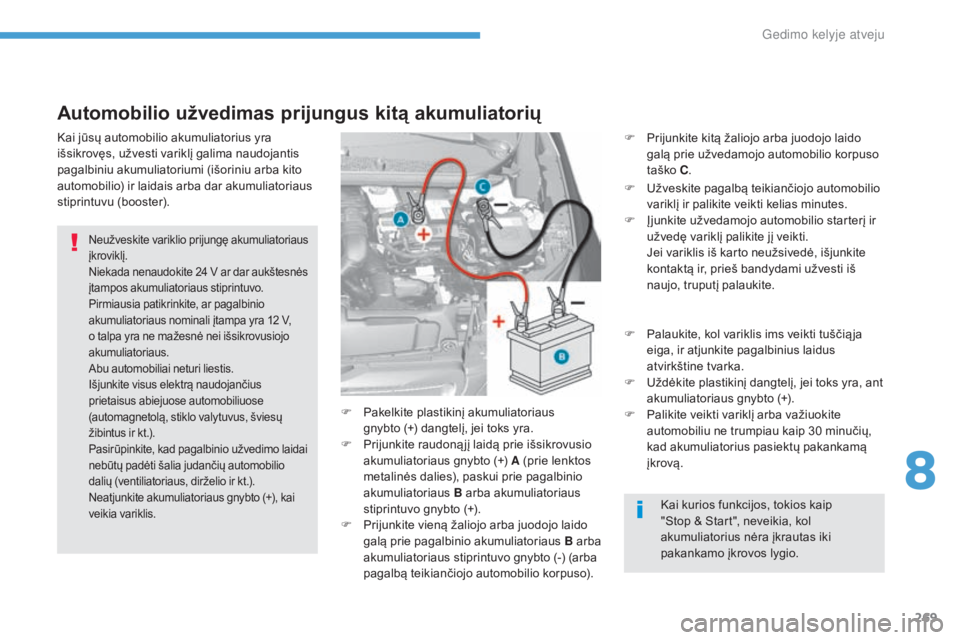

Automobilio užvedimas prijungus kitą akumuliatorių
Neužveskite variklio prijungę akumuliatoriaus
įkroviklį.
Niekada nenaudokite 24 V ar dar aukštesnės
įtampos akumuliatoriaus stiprintuvo.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra 12 V,
o talpa yra ne mažesnė nei išsikrovusiojo
akumuliatoriaus.
Abu automobiliai neturi liestis.
Išjunkite visus elektrą naudojančius
prietaisus abiejuose automobiliuose
(automagnetolą, stiklo valytuvus, šviesų
žibintus ir kt.).
Pasirūpinkite, kad pagalbinio užvedimo laidai
nebūtų padėti šalia judančių automobilio
dalių (ventiliatoriaus, dirželio ir kt.).
Neatjunkite akumuliatoriaus gnybto (+), kai
veikia variklis.
F Pakelkite plastikinį akumuliatoriaus gnybto (+) dangtelį, jei toks yra.
F

P
rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (prie lenktos
metalinės dalies), paskui prie pagalbinio
akumuliatoriaus B arba akumuliatoriaus
stiprintuvo gnybto (+).
F

P
rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus B arba
akumuliatoriaus stiprintuvo gnybto (-) (arba
pagalbą teikiančiojo automobilio korpuso).
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba kito
automobilio) ir laidais arba dar akumuliatoriaus
stiprintuvu (booster).
Kai kurios funkcijos, tokios kaip
"Stop & Start", neveikia, kol
akumuliatorius nėra įkrautas iki
pakankamo įkrovos lygio.
F

P
rijunkite kitą žaliojo arba juodojo laido
galą prie užvedamojo automobilio korpuso
taško C.
F
U
žveskite pagalbą teikiančiojo automobilio
variklį ir palikite veikti kelias minutes.
F
Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
J
ei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš
naujo, truputį palaukite.
F
P
alaukite, kol variklis ims veikti tuščią ja
eiga, ir atjunkite pagalbinius laidus
atvirkštine tvarka.
F
U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F P alikite veikti variklį arba važiuokite
automobiliu ne trumpiau kaip 30 minučių,
kad akumuliatorius pasiektų pakankamą
įkrovą.
8
gedimo kelyje atveju

270
308_lt_Chap08_En-cas-de-panne_ed01-2016
Tam, kad būtų garantuotas akumuliatoriaus
ilgaamžiškumas, būtina palaikyti pakankamo
lygio jo įkrovą.
Kai kuriais atvejais gali prireikti įkrauti
akumuliatorių:
-
j
ei dažniausiai važinėjate trumpais
atstumais,
-

j
ei numatote, kad automobilis bent kelias
savaites turės stovėti.
Kreipkitės į PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Akumuliatoriaus įkrovimas naudojantis krovikliu
Jei ketinate patys įkrauti
akumuliatorių, naudokite tik švininiams
akumuliatoriams skirtą kroviklį, kurio
nominali įtampa yra 12 V.
Kai yra priklijuota ši etiketė, būtina
naudoti tik 12 V kroviklį, kad būtų
išvengta nepataisomo elektros įrangos,
susijusios su sistema "Stop & Start",
gedimo. Nėra reikalinga atjungti akumuliatorių. Laikykitės kroviklio gamintojo pateiktos
naudojimo instrukcijos nurodymų.
Niekada nesukeiskite vietomis polių.
Niekada nebandykite įkrauti sušalusio
akumuliatoriaus, kad nekiltų sprogimas!
Jei akumuliatorius buvo sušalęs,
patikrinkite jį PEUGEOT tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje, kur jis bus patikrintas, ar
vidinės dalys nėra pažeistos ir ar nėra
įtrūkęs korpusas, dėl ko galėtų ištekėti
nuodinga ir koroziją kelianti rūgštis.
F

I
šjunkite kontaktą.
F
I
šjunkite visus elektrinius prietaisus
(automagnetolą, žibintus, stiklo valytuvus
ir kt.).
F

P
rieš prijungdami laidus prie
akumuliatoriaus išjunkite kroviklį
B,
kad prijungiami laidai pavojingai
nekibirkščiuotų.
F

P
atikrinkite, ar kroviklio laidai nėra pažeisti.
F

J
ei ant akumuliatoriaus gnybto (+) yra
uždėtas plastikinis dangtelis, nuimkite jį.
F

P
rijunkite kroviklio B laidus tokia tvarka:
-

r
audoną jį, teigiamą jį (+), laidą prijunkite
prie akumuliatoriaus A gnybto (+),
-

j
uodą jį, neigiamą jį (-), laidą prijunkite
prie automobilio korpuso taško C .
F

P
abaigę įkrovimo procedūrą, prieš
atjungami laidus nuo akumuliatoriaus A
išjunkite kroviklį B .
