Řízení vozidla a jeho provoz199Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se
řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která
se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech jednoho metru, promítané na obrázek definují
vzdálenost k zobrazeným
předmětům.
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
zobrazuje překážky detekované
zadními čidly parkovacího asistenta.
Vedle toho se v horní řádce
informačního displeje zobrazí symbol
9 s výstrahou, že je třeba
zkontrolovat okolí vozidla.
Deaktivace Kamera se vypne při překročení
určité rychlosti při jízdě dopředu,
nebo pokud není zařazena zpátečka
přibližně po dobu 15 sekund. Zadní
kameru lze manuálně deaktivovat
v nabídce personalizace vozidla na
informačním displeji. Vyberte
odpovídající nastavení v Nastavení.
Personalizace vozidla 3 128.Deaktivace vodicích čar
a výstražných symbolů
7'' R 4.0 IntelliLink Aktivaci nebo
deaktivaci vizuálních vodicích čar
a výstražných symbolů lze změnit
pomocí dotykových tlačítek ve spodní zóně displeje.
7'' Navi 950 Aktivaci nebo deaktivaci
vizuálních vodicích čar a výstražných
symbolů lze změnit v nabídce
Nastavení na informačním displeji.
Vyberte odpovídající nastavení
Nastavení , I Vozidlo .
Informační displej 3 125.
Personalizace vozidla 3 128.

200Řízení vozidla a jeho provozPorucha
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
● Okolní prostor je tmavý.
● Do čočky kamery svítí slunce nebo světlomety.
● Objektiv kamery zakryt ledem, sněhem, blátem nebo jinými
překážkami. Vyčistěte čočku,
omyjte ji vodou a otřete jemným
hadrem.
● Zadní výklopné dveře nejsou správně zavřeny.
● Vozidlo mělo nehodu na zadní části.
● Vyskytují se extrémní změny teploty.Asistent dopravního
značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.
Dopravní značky které budou zjištěny jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
začátek a konec:
● městské regiony (specifické podle země)
● dálnice
● státní silnice
● herní uliceDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení tažení přívěsu
● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● směrové šipky
Značky pro omezení rychlosti jsou zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.

Řízení vozidla a jeho provoz201
Na displeji jsou možné kombinace
více značek.
Vykřičník v rámečku znamená, že
byla detekována dodatečná značka,
která systémem není rozpoznána.
Systém funguje v závislosti na
světelných podmínkách bez ztráty
funkce až do rychlosti 200 km/h.
V noci je systém aktivní do rychlosti
160 km/h.

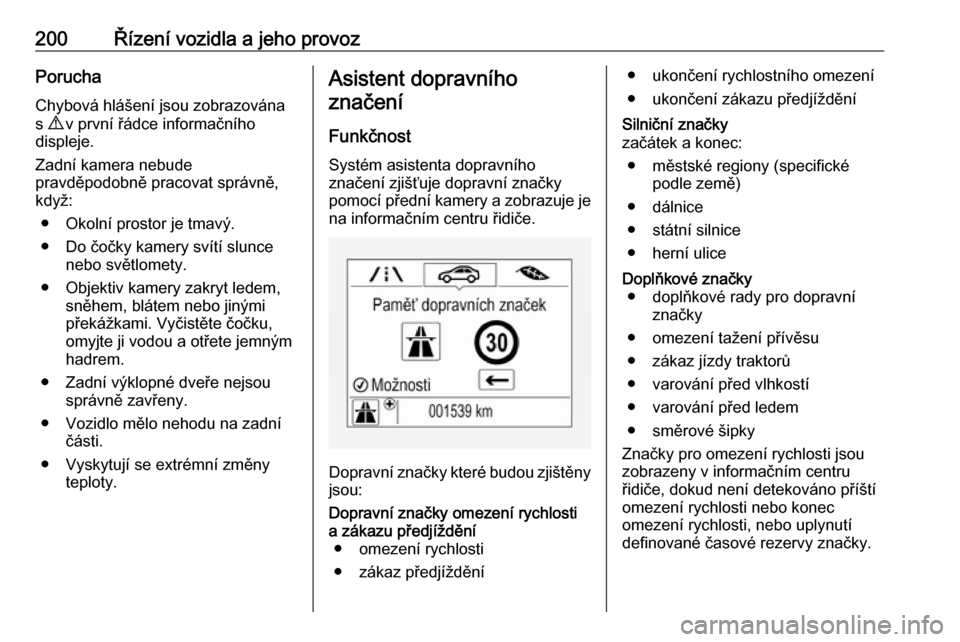

Zobrazení displejem
Informace o aktuálně platných
dopravních značkách jsou k dispozici
na vyhrazené stránce asistenta
dopravního značení v Informačním
centru řidiče.
Kromě toho se ve spodním řádku
informačního centra řidiče trvale
zobrazuje aktuálně platná omezená
rychlost. V případě omezení rychlosti
s doplňkovými informacemi se v této
oblasti zobrazí symbol +.
Zvolte položku ? prostřednictvím
nabídky MENU a vyberte stránku
s asistentem pro dopravní značky
pomocí nastavovacího kolečka na
páčce směrových světel 3 121.
Pokud byla vybrána jiná stránka
v informačním centru řidiče a poté je
stránka asistenta dopravního značení znovu vybrána, bude zobrazenaposlední rozpoznaná dopravní
značka.
Funkce upozornění Funkci upozornění lze aktivovat nebo deaktivovat v nabídce nastavení
asistenta dopravního značení.

202Řízení vozidla a jeho provoz
Pokud je tato funkce aktivována
a stránka rozpoznání dopravních
značek není aktuálně zobrazena,
zobrazí se nově detekované dopravní značky omezení rychlosti a zákazu
předjíždění v Informačním centru
řidiče jako překryvná okna.
Když je zobrazena stránka asistentu
pro dopravní značky, stiskněte
tlačítko SET/CLR na páčce
směrových světel.
Otáčením nastavovacího kolečka vyberte Upozornění ZAP nebo
Upozornění VYP a stiskněte
SET/CLR .
Překryvné okno upozornění se
v informačním centru řidiče zobrazí
přibližně na osm sekund.
Vynulování systému Obsah paměti dopravních značek lze vymazat v nabídce nastavení na
stránce asistentu pro dopravní
značky, vybráním položky Resetovat
a potvrzením stisknutím tlačítka
SET/CLR na páčce směrových
světel.

Řízení vozidla a jeho provoz203Alternativně lze stisknutím tlačítka
SET/CLR na dobu tři sekundy
vymazat obsah této stránky.
Po úspěšném resetování zazní
zvuková signalizace a dokud není
detekována další dopravní značka, je
udávána následující "výchozí
značka".
V některých případech je asistent pro
dopravní značky vymazán systémem
automaticky.
Vymazání dopravních značek
Existují různé způsoby, které mají za
následek vymazání aktuálně
zobrazovaných dopravních značek.
Po vymazání je v informačním centru řidiče zobrazena "výchozí značka".
Důvody pro vymazání značek:
● Byla ujeta předdefinovaná vzdálenost nebo uplynu
předdefinovaný čas (liší se pro
jednotlivé typy značek)
● Vozidlo projíždí odbočkou
● Rychlost klesne pod hodnotu 52 km/h (detekce vjezdu do
uzavřené osady)
Porucha
Systém asistentu pro dopravní
značky nemusí správně fungovat,
jestliže:
● Plocha čelního skla v místě přední kamery je znečištěná
nebo zakryta cizími tělesy, např.
nálepkami.
● Dopravní značky jsou zcela či částečně zakryty nebo jsou
obtížně rozpoznatelné.
● Jsou nepříznivé povětrnostní podmínky, například hustý déšť,
sníh, přímý sluneční svit nebo
stíny.● Dopravní značky jsou nesprávně
nainstalovány nebo jsou
poškozeny.
● Dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.

204Řízení vozidla a jeho provozSystémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Varování o opuštění
jízdního pruhu
Systém varování o opuštění jízdního
pruhu sleduje, pomocí přední
kamery, značení jízdního pruhu, mezi
kterými vozidlo jede. Systém detekuje
změny jízdního pruhu a varuje řidiče
v případě nezamýšlené změny
vizuálním a zvukovým signálem.
Kritéria pro zjištění nezamýšlené
změny jízdního pruhu jsou:
● Nezapnuté ukazatele směru.
● Nepoužívání brzdy.
● Neměnící se poloha plynu a žádné zrychlování.
● Žádná měna polohy volantu.
Pokud je řidič aktivní, nebude vydáno
žádné varování.
Aktivace
Systém varování o opuštění jízdního
pruhu se zapíná stisknutím ). Svítící
dioda LED v tlačítku ukazuje, že je
systém zapnut. Když kontrolka )
v bloku přístrojů svítí zeleně, je
systém připravený k činnosti.
Systém funguje pouze při rychlosti
vozidla větší než 56 km/h a pokud je
na vozovce vhodné značení jízdního
pruhu.
Pokud systém zaznamená
nechtěnou změnu jízdního pruhu,
začne žlutě blikat kontrolka ).
Současné se zapne zvonkohra.
Deaktivace
Systém se deaktivuje stisknutím ).
LED kontrolka v tlačítku zhasne.
Při rychlosti menší než 56 km/h není
systém funkční.
Porucha Systém varování o opuštění jízdního
pruhu nemusí správně fungovat,
když:
● Čelní sklo není čisté.
● Jsou nepříznivé povětrnostní podmínky, například hustý déšť,
sníh, přímý sluneční svit nebo
stíny.
Systém nelze použít, pokud není detekováno značení jízdních pruhů.

Řízení vozidla a jeho provoz205Palivo
Palivo pro zážehové motory Používejte pouze bezolovnaté palivo,
které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 nebo
podobné palivo.
Motor je schopen provozu na palivo,
které obsahuje až 10 % etanolu
(například E10).
Používejte palivo s doporučeným oktanovým číslem. Nižší oktanovéčíslo může snížit výkon a točivý
moment motoru a mírně zvýšit
spotřebu paliva.Výstraha
Nepoužívejte palivo ani jiná aditiva do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
poškození motoru.
Výstraha
Použití paliva s nižším oktanovým číslem než nejnižší povolené číslo může mít za následek
nekontrolované spalování
a poškození motoru.
Specifické požadavky motoru týkající se oktanového čísla jsou uvedenyv přehledu dat motoru 3 276. Tento
požadavek může být přebit pro danou zemi specifickým štítkem na klapce
hrdla pro plnění palivem.
Palivo pro vznětové motory
Používejte pouze motorovou naftu,
která splňuje normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s obsahem síry pod 50 ppm.Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru, což může mít vliv na
platnost záruky.
Nepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí
ředit palivy, která jsou určena pro
benzínové motory.
Palivo pro provoz na zemníplyn
Používejte zemní plyn s obsahem
metanu přibližně 78 - 99 %. Plyn
L (nízký obsah) obsahuje přibližně
78 - 87 % a plyn H (vysoký obsah)
přibližně 87 - 99 %. Bioplyn se

206Řízení vozidla a jeho provozstejným obsahem metanu lze také
použít, pokud byl chemicky připraven
a odsířen.
Používejte pouze zemní plyn nebo
bioplyn splňující normu DIN 51624.
Nesmí se používat tekutý plyn nebo
LPG.
Volič paliva
Stisknutím Y přepnete mezi
provozem na benzín a zemní plyn. Při
vyšším zatížení (např. při prudkém
zrychlování nebo jízdě na plný plyn)
není zapnutí možné. LED indikuje
aktuální provozní režim.
1 vypnut:provoz na zemní plyn1 svítí:provoz na benzín1 bliká:není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile je nádrž na zemní plyn
prázdná, vozidlo automaticky přepne na benzínový provoz, dokud není
vypnuto zapalování.
Pokud nádrž na zemní plyn není
doplněna, musí se systém před
opětovným nastartováním motoru
manuálně přepnout na provoz na
benzín. Tím se předejde poškození
katalyzátoru (přehřátí z důvodu
nesprávné dodávky paliva).
Pokud je spínač voliče použit
několikrát během krátké doby,
aktivuje se blokování přepínání.
Motor zůstane v aktuálním provozním režimu. Blokování zůstane aktivní až
do vypnutí zapalování.
Mírný pokles výkonu a točivého
momentu je možné očekávat během
provozu na benzín. Musíte proto
příslušným způsobem přizpůsobit
svůj styl jízdy (např. při předjíždění)
a vysoké zatížení vozidla (např.
tažení naloženého přívěsu).
Každých šest měsíců vyjeďte
benzínovou nádrž do takové míry,
aby se rozsvítila kontrolka Y a potom
doplňte palivo. Toto je nezbytné za
účelem udržování kvality paliva
a také funkce systému nutné pro
provoz na benzín.
V pravidelných intervalech zcela
naplňte nádrž, aby se zabránilo
tvorbě koroze v nádrži.
Palivo pro provoz nakapalný plyn
Zkapalněný plyn je znám pod
zkratkou LPG (Liquefied Petroleum
Gas) nebo pod francouzským
názvem GPL (Gaz de Pétrole
Liquéfié). LPG se označuje také jako
autoplyn.
LPG tvoří v zásadě propan a butan.
Oktanové číslo je v rozmezí 105 až
115, v závislosti na podílu butanu.
LPG je uchováván jako kapalina při
tlaku přibližně pět až deset bar.
