2017 OPEL MOKKA X Uporabniški priročnik

Nega vozila191Zadnje luči
Vozilo ima na v sestavu zadnjih luči
halogenske smernike za
signaliziranje zavijanja in menjave
voznega pasu, zadnje in zavorne luči LED ter luči LED za vzvratno vožnjo.
Leva stran
1. Sprostite oba pokrova na ustrezni
zunanji strani, tako da vstavite
izvijač. Odstranite oba pokrova in
odvijte vijake. Odstranite oblogo.
2. Najprej sprostite pokrov z izvijačem, vstavljenim v odprtino.
Nato sprostite pokrov na sprednji
in zgornji strani. Snemite pokrov.
Desna stran
1. Odstranite pokrivalo predala in komplet za popravilo pnevmatik.
2. Snemite zaščitni pokrov.

192Nega vozila
3. Luč za signaliziranje menjavevoznega pasu (1)
Luč za vzvratno vožnjo (2)
4. Izvlecite nosilec z žarnico. Izvlecite žarnico in vstavite novo.
5. Nosilec žarnice vstavite nazaj vluč. Ohišje luči pravilno namestitena svoje mesto na karoseriji in
privijte. Zaprite in pritrdite
pokrova.
6. Vključite kontakt in preverite delovanje luči.
Lučka registrske tablice
1. Luč iztaknite z izvijačem.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Nosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.

Nega vozila193Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V škatli nad pozitivnim polom
akumulatorja je nekaj glavnih
varovalk. Po potrebi jih dajte
zamenjati v servisni delavnici.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.Mini varovalke

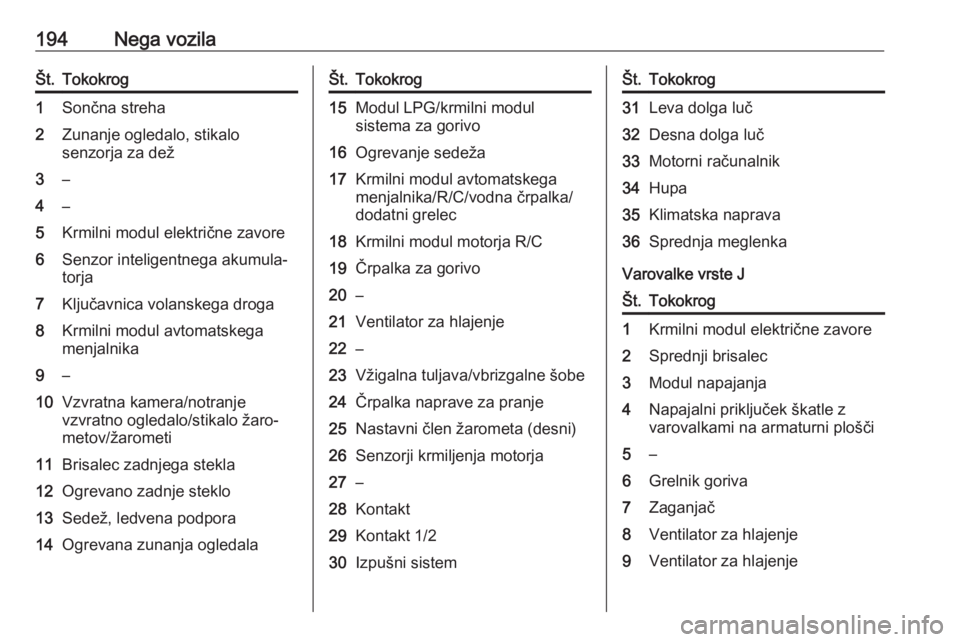

194Nega vozilaŠt.Tokokrog1Sončna streha2Zunanje ogledalo, stikalo
senzorja za dež3–4–5Krmilni modul električne zavore6Senzor inteligentnega akumula‐
torja7Ključavnica volanskega droga8Krmilni modul avtomatskega
menjalnika9–10Vzvratna kamera/notranje
vzvratno ogledalo/stikalo žaro‐
metov/žarometi11Brisalec zadnjega stekla12Ogrevano zadnje steklo13Sedež, ledvena podpora14Ogrevana zunanja ogledalaŠt.Tokokrog15Modul LPG/krmilni modul
sistema za gorivo16Ogrevanje sedeža17Krmilni modul avtomatskega
menjalnika/R/C/vodna črpalka/
dodatni grelec18Krmilni modul motorja R/C19Črpalka za gorivo20–21Ventilator za hlajenje22–23Vžigalna tuljava/vbrizgalne šobe24Črpalka naprave za pranje25Nastavni člen žarometa (desni)26Senzorji krmiljenja motorja27–28Kontakt29Kontakt 1/230Izpušni sistemŠt.Tokokrog31Leva dolga luč32Desna dolga luč33Motorni računalnik34Hupa35Klimatska naprava36Sprednja meglenka
Varovalke vrste J
Št.Tokokrog1Krmilni modul električne zavore2Sprednji brisalec3Modul napajanja4Napajalni priključek škatle z
varovalkami na armaturni plošči5–6Grelnik goriva7Zaganjač8Ventilator za hlajenje9Ventilator za hlajenje

Nega vozila195Št.Tokokrog10Krmilni modul motorja/žarilna
svečka11Zaganjač
Škatla z varovalkami na
armaturni plošči
Notranje varovalke so na voznikovi
spodnji strani armaturne plošče.
Za dostop do varovalk odstranite predal.
Predal odstranite tako, da ga odprete in izvlečete.
Mini varovalke
Št.Tokokrog1Krmilni modul karoserije2Krmilni modul karoserije3Krmilni modul karoserije4Krmilni modul karoserije5Krmilni modul karoserije6Krmilni modul karoserije7Krmilni modul karoserije8Krmilni modul karoserije9Kontaktno stikalo10Varnostni diagnostični modul11Priključek za podatkovno pove‐
zavo12Ogrevanje, prezračevanje,
hlajenje13Vrata prtljažnika14Modul centralnega prehoda15Opozarjanje o menjavi voznega
pasu/notranje ogledalo16Prilagodljivi žarometi

196Nega vozilaŠt.Tokokrog17Ključavnica na drogu18Modul ultrazvočnega parkirnega
pomočnika19Krmilni modul karoserije/reguli‐
rani nadzor napetosti20Volan21–22Vžigalnik/električna vtičnica za enosmerni tok za dodatno
opremo (spredaj)23Vžigalnik/električna vtičnica za
enosmerni tok za dodatno
opremo (zadnji del sredinske
konzole)24Rezerva25Telematski modul za servisiranje26Ogrevan volan27Sklop instrumentne plošče/Info‐
tainment sistem/stikalo dodat‐
nega grelca28Vtičnica za prikolicoŠt.Tokokrog29Zaslon/Infotainment sistem30Krmilni modul avtomatskega
menjalnika31Instrumentna plošča32Infotainment sistem33Vtičnica za prikolico34Modul za pasivni vstop/zagon
Varovalke S/B
Št.Tokokrog01Stikalo električnega pomika
sedežev02Rezerva03Električno pomična okna,
spredaj04Električno pomična okna, zadaj05Logistični način06Stikalo električnega pomika
sedeževŠt.Tokokrog07Rezerva08Rezerva
Škatla z varovalkami v
prtljažniku
Nameščena je na levi strani
prtljažnika.
Za dostop do varovalk odstranite pokrov.

Nega vozila197
Mini varovalke
Št.Tokokrog1–2–3Ojačevalnik4–5Pogon na vseh kolesih6Rezerva7–8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–17–18–
Varovalke S/B
Št.Tokokrog1–2–3–4–5–6–7Transformator enosmernega
toka, 400 W8Transformator enosmernega
toka, 400 W9–

198Nega vozilaOrodje vozilaOrodjeKomplet za popravilo pnevmatik
Orodje in komplet za popravilo
pnevmatik najdete na levi strani
prtljažnika. 3 206.
Vozila z rezervnim kolesom
Dvigalka in orodja so spravljeni v
prtljažniku v prostoru nad rezervnim
kolesom.
Zamenjava kolesa, 3 209, rezervno
kolo 3 211.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 235.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
