2017 OPEL MOKKA X Manuel d'utilisation (in French)

Instruments et commandes95Témoins de la console centrale
Vue d'ensemble
OClignotants 3 96XRappel de ceinture de sécu‐
rité, conducteur 3 96kRappel de ceinture de sécu‐
rité, passager avant 3 96vAirbags et rétracteurs de cein‐
ture 3 96V /
*Désactivation d'airbag 3 97pSystème de charge 3 97ZTémoin de dysfonctionnement
3 97RSystème de freinage et d'em‐
brayage 3 97uAntiblocage de sécurité (ABS)
3 98RChangement de rapport
3 98uSystème d'adhérence en
descente 3 98)Avertissement de franchisse‐
ment de ligne 3 98nElectronic Stability Control
désactivé 3 98bElectronic Stability Control et
système antipatinage 3 98kSystème antipatinage désac‐
tivé 3 99!Préchauffage 3 99wSystème de surveillance de la
pression des pneus 3 99IPression de l'huile moteur
3 99YNiveau bas de carburant
3 100dBlocage du démarrage 3 1008Éclairage extérieur 3 100CFeux de route 3 100fFeux de route automatiques
3 100fÉclairage directionnel adap‐
tatif 3 100>Antibrouillard 3 101rFeu antibrouillard arrière
3 101mRégulateur de vitesse 3 101AVéhicule détecté à l'avant
3 101LLimiteur de vitesse 3 101LAssistant de détection des
panneaux routiers 3 101hPorte ouverte 3 101

96Instruments et commandesClignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une
ampoule de clignotant de remorque.
Remplacement des ampoules
3 200, fusibles 3 205.
Clignotants 3 128.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.k du siège du passager avant s'al‐
lume ou clignote en rouge sur la console centrale quand le siège est
occupé.
S'allume
Après avoir mis le contact, jusqu'à ce que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur et
jusqu'à ce que la ceinture de sécurité
soit bouclée.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
affichage de niveau
intermédiaire)
X s'allume ou clignote en blanc ou
gris dans le centre d'informations du conducteur, après le démarrage du
moteur.
S'allume en blanc
La ceinture de sécurité est détachée.
Allumé en gris
La ceinture de sécurité a été atta‐
chée.Clignote en blanc ou gris
La ceinture de sécurité attachée a été détachée.
Attacher la ceinture de sécurité 3 47.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
affichage de niveau supérieur)
X s'allume en vert ou gris ou clignote
en jaune dans le centre d'informa‐
tions du conducteur, après le démar‐
rage du moteur.
Allumé en gris
La ceinture de sécurité est détachée.
S'allume en vert
La ceinture de sécurité a été atta‐
chée.
Clignote en jaune
La ceinture de sécurité attachée a été
détachée.
Attacher la ceinture de sécurité 3 47.
Airbags et rétracteurs de ceinture
v s'allume en rouge.

Instruments et commandes97En mettant le contact, le témoin
s’allume pendant quelques secon‐
des. S'il ne s'allume pas, s'il ne
s'éteint pas après quelques secondes
ou s'il s'allume en roulant, une défail‐
lance est présente dans le système
d'airbag. Prendre contact avec un
atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 46, 3 49.
Désactivation d'airbag V s'allume en jaune.
L'airbag de passager avant est activé.
* s'allume en jaune.
L'airbag de passager avant est
désactivé 3 54.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie ne se charge pas. Le refroidisse‐
ment du moteur peut être interrompu. L'unité de servofrein peut cesser de
fonctionner. Prendre contact avec un
atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre contact avec un atelier immédia‐
tement.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre contact avec un
atelier immédiatement.
Système de freinage et d'embrayage
R s'allume en rouge.

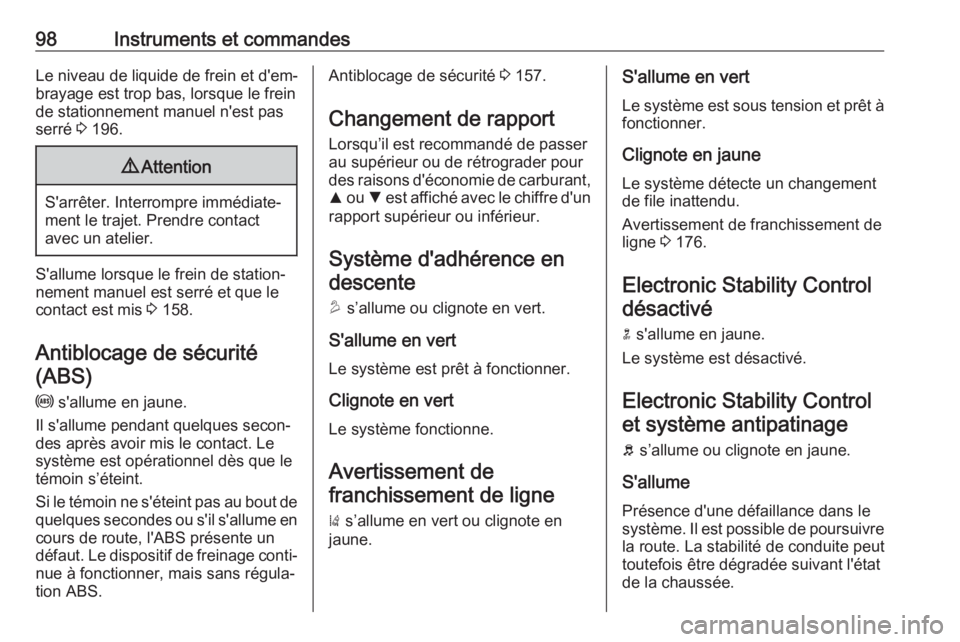

98Instruments et commandesLe niveau de liquide de frein et d'em‐brayage est trop bas, lorsque le freinde stationnement manuel n'est pas
serré 3 196.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
S'allume lorsque le frein de station‐ nement manuel est serré et que le
contact est mis 3 158.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 157.
Changement de rapport Lorsqu’il est recommandé de passer
au supérieur ou de rétrograder pour
des raisons d'économie de carburant,
R ou S est affiché avec le chiffre d'un
rapport supérieur ou inférieur.
Système d'adhérence en descente
u s’allume ou clignote en vert.
S'allume en vert Le système est prêt à fonctionner.
Clignote en vert Le système fonctionne.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.S'allume en vert
Le système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.
Avertissement de franchissement de ligne 3 176.
Electronic Stability Control désactivé
n s'allume en jaune.
Le système est désactivé.
Electronic Stability Control et système antipatinage
b s’allume ou clignote en jaune.
S'allume Présence d'une défaillance dans le
système. Il est possible de poursuivre
la route. La stabilité de conduite peut
toutefois être dégradée suivant l'état
de la chaussée.

Instruments et commandes99Faire remédier à la cause du
problème par un atelier.
Clignotement
Le système est engagé activement. La puissance du moteur peut être
réduite et le véhicule peut être légè‐
rement freiné automatiquement.
Electronic Stability Control 3 160,
Système antipatinage 3 159.
Système antipatinage désactivé
k s'allume en jaune.
Le système est désactivé.
Préchauffage ! s'allume en jaune.
Le préchauffage du moteur diesel est
activé. Il s'enclenche uniquement
lorsque la température extérieure est
basse.
Système de surveillance de
la pression des pneus
w s’allume ou clignote en jaune.S'allume
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement
Défaillance dans le système ou
montage d'une roue sans capteur de
pression (par exemple roue de
secours). Après 60 - 90 secondes, le
témoin s'allume en continu. Prendre
contact avec un atelier.
Système de surveillance de la pres‐
sion des pneus 3 213.
Pression d'huile moteur I s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, placer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.

100Instruments et commandes9Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement
inopiné de l'antivol de direction.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 193.
Niveau bas de carburant Y s’allume ou clignote en jaune.
S'allume
Le niveau de carburant dans le réser‐ voir est trop bas.
Clignotement
Réserve de carburant épuisée. Faire
le plein immédiatement. Ne jamais
rouler jusqu'à ce que le réservoir soit
vide.
Faire le plein 3 181.
Catalyseur 3 152.
Purge d'air du circuit de gazole
(diesel) 3 199.
Blocage de démarrage
d clignote en jaune.
Défaillance dans le système du
blocage de démarrage. Le moteur ne
peut pas être démarré.
Faire remédier à la cause du
problème par un réparateur.
Éclairage extérieur 8 s'allume en vert.
Les feux extérieurs sont allumés
3 121.
Feux de route
C s'allume en bleu.
S'allume quand les feux de route sont allumés ou pendant un appel de
phares 3 123 ou lorsque les feux de
route sont allumés par les feux de
route automatiques de l'éclairage
directionnel adaptatif 3 125.Feux de route automatiques
f s'allume en vert.
Les feux de route automatiques sont
activés 3 125.
Éclairage directionnel adaptatif
f s’allume ou clignote en jaune.
S'allume
Le système d'éclairage directionnel
adaptatif doit être réparé.
Prendre contact avec un atelier.
Éclairage directionnel adaptatif
3 125.
Clignotement
Le système a basculé en mode « feux de croisement symétriques ».
Le clignotement du témoin f pendant
environ 4 secondes après la mise du
contact rappelle que le système a été activé 3 124.
Allumage automatique des feux de croisement 3 122.

Instruments et commandes101Antibrouillard
> s'allume en vert.
Les phares antibrouillard sont allu‐
més 3 129.
Feu antibrouillard arrière
r s'allume en jaune.
Le feu antibrouillard arrière est allumé 3 129.
Régulateur de vitesse m s'allume en blanc ou en vert.
S'allume en blanc
Le système est sous tension.
S'allume en vert
Le régulateur de vitesse est activé.
Régulateur de vitesse 3 162.
Véhicule détecté à l'avant
A s’allume en vert ou en jaune.S'allume en vert
Un véhicule est détecté en avant
dans la même file.
Allumé en jaune La distance avec un véhicule enmouvement à l'avant est trop petite ou vous approchez trop rapidement d'un
autre véhicule.
Alerte de collision avant 3 165.
Limiteur de vitesse
L s'allume en blanc ou en vert.
S'allume en blanc
Le système est sous tension.
S'allume en vertLe limiteur de vitesse est actif. Régler
la vitesse qui est indiquée près du
symbole L.
Limiteur de vitesse 3 164.Assistant de détection des
panneaux routiers
L affiche les panneaux routiers
détectés sous forme d'un témoin.
Assistant de détection des panneaux
routiers 3 173.
Porte ouverte
h s'allume en rouge.
Une des portes ou le hayon est
ouvert.

102Instruments et commandesAffichages
d'information
Centre d'informations du
conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐ truments.
Selon la version et le combiné d'ins‐
truments, le centre d'informations du
conducteur est disponible avec un
affichage de niveau intermédiaire ou
de niveau supérieur.
Selon l'équipement, le centre d'infor‐
mations du conducteur indique :
● le totalisateur ou le compteur kilométrique journalier
● informations sur le véhicule
● information sur le trajet/carburant
● informations sur la consomma‐ tion de carburant
● les messages de véhicule et d'avertissement
● réglages véhiculeAffichage de mi-niveau
Les principaux menus sont : ● Informations sur le trajet/carbu‐ rant affichées par ;, voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par ?, voir une descrip‐
tion ci-dessous.
● Informations sur le mode Eco, affichées par @, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou contient l'heure et certaines fonctions ne sont actives que quand le véhicule
roule.
Affichage de niveau supérieur
Les principaux menus sont :
● Informations sur le trajet/carbu‐ rant affichées par Info Q , voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par Options L, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou
contient l'heure et certaines fonctions
ne sont actives que quand le véhicule
roule.
