2017 OPEL MOKKA X Manuale di uso e manutenzione (in Italian)

Oggetti e bagagli63Vano portaoggetti sotto alsedile
Sollevare il cassetto nella parte ante‐
riore ed estrarlo. Spingere il cassetto
e inserirlo per chiuderlo.
Portaoggetti della consolle
centrale
Premere il pulsante verso il basso e
far scivolare la copertura all'indietro.
Sistema di trasporto
posteriore
Sistema di trasporto posteriore
per tre biciclette
Il sistema di trasporto posteriore
(sistema Flex-Fix) consente di
trasportare una bicicletta su un
sistema di trasporto estensibile inte‐ grato. È possibile caricare altre duebiciclette utilizzando un adattatore.
Non è consentito il trasporto di altri
oggetti.
Il carico massimo del sistema di
trasporto posteriore è 60 kg con
l'adattatore montato e 30 kg senza

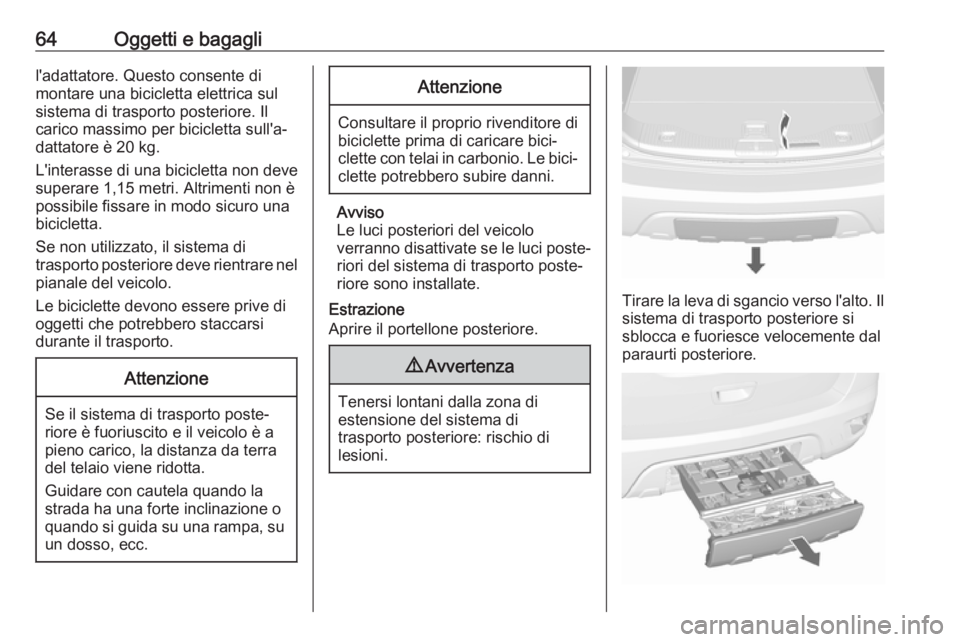

64Oggetti e bagaglil'adattatore. Questo consente di
montare una bicicletta elettrica sul
sistema di trasporto posteriore. Il
carico massimo per bicicletta sull'a‐
dattatore è 20 kg.
L'interasse di una bicicletta non deve superare 1,15 metri. Altrimenti non è
possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di
trasporto posteriore deve rientrare nel
pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi
durante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o
quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bici‐ clette potrebbero subire danni.
Avviso
Le luci posteriori del veicolo
verranno disattivate se le luci poste‐
riori del sistema di trasporto poste‐
riore sono installate.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di
trasporto posteriore: rischio di
lesioni.
Tirare la leva di sgancio verso l'alto. Il sistema di trasporto posteriore si
sblocca e fuoriesce velocemente dal
paraurti posteriore.

Oggetti e bagagli65Estrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non
sistemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Aprire il supporto della targa
Sollevare il supporto della targa e
ripiegarlo all'indietro.
Applicare la targa prima del primo
utilizzo del sistema di trasporto poste‐ riore.
Ripiegare all'esterno le luci posteriori
Per montare le luci posteriori, rimuo‐
vere i due perni ( 1). Estrarre le luci
posteriori dal fermo tirando in avanti
( 2 ) e verso il basso, poi ruotarle di
lato.

66Oggetti e bagagli
Spingere le luci posteriori nel fermo
( 1 ) e reinserire i perni ( 2) completa‐
mente per fissare le luci.
Ripiegare all'esterno la cavità della
ruota
Rimuovere la cinghietta e ripiegare
all'esterno la cavità della ruota.
Bloccaggio del portabiciclette
posteriore
Rimuovere la cinghietta e portare le
leve di bloccaggio di lato il più possi‐
bile.
In caso contrario, il funzionamento sicuro non è garantito.

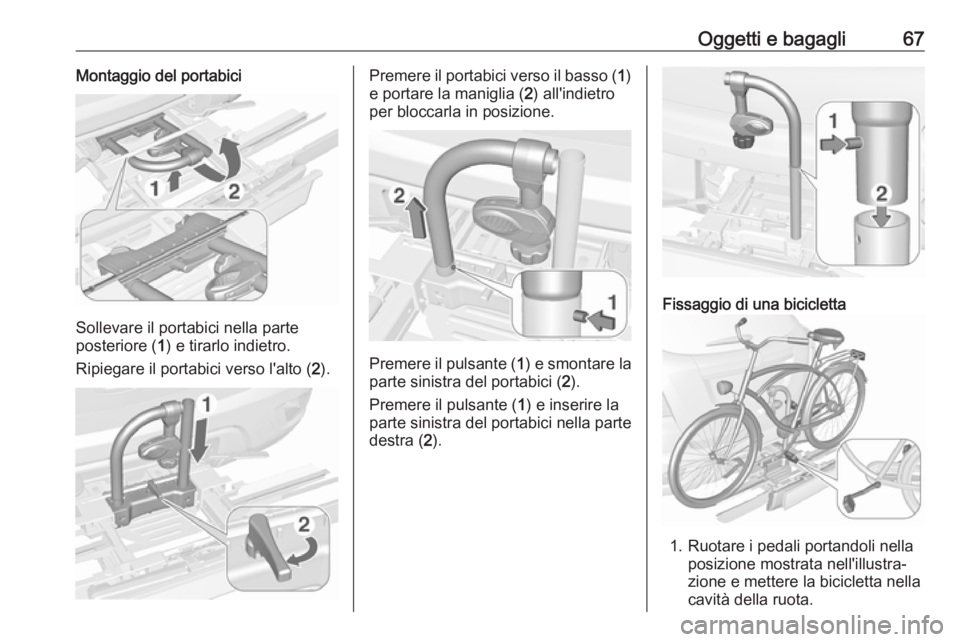

Oggetti e bagagli67Montaggio del portabici
Sollevare il portabici nella parte
posteriore ( 1) e tirarlo indietro.
Ripiegare il portabici verso l'alto ( 2).
Premere il portabici verso il basso ( 1)
e portare la maniglia ( 2) all'indietro
per bloccarla in posizione.
Premere il pulsante ( 1) e smontare la
parte sinistra del portabici ( 2).
Premere il pulsante ( 1) e inserire la
parte sinistra del portabici nella parte
destra ( 2).
Fissaggio di una bicicletta
1. Ruotare i pedali portandoli nella
posizione mostrata nell'illustra‐
zione e mettere la bicicletta nella
cavità della ruota.

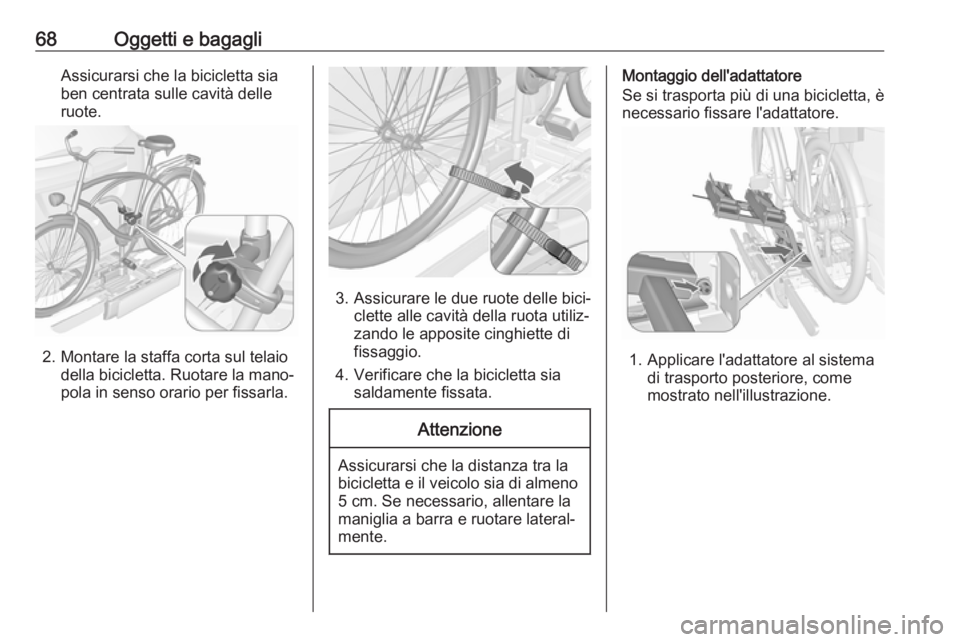

68Oggetti e bagagliAssicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.
2. Montare la staffa corta sul telaio della bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.
3. Assicurare le due ruote delle bici‐ clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di
fissaggio.
4. Verificare che la bicicletta sia saldamente fissata.
Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno 5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio dell'adattatore
Se si trasporta più di una bicicletta, è
necessario fissare l'adattatore.
1. Applicare l'adattatore al sistema
di trasporto posteriore, come
mostrato nell'illustrazione.

Oggetti e bagagli69
2.Ruotare la leva ( 1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore ( 2) nella parte posteriore.
3. Sbloccare la leva e controllare se l'adattatore è stato fissato in sicu‐
rezza.4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
quando si ripiega all'indietro il
sistema di trasporto posteriore.
Fissare la cinghietta.
Montaggio di altre biciclette
Il montaggio di altre biciclette è simile
al montaggio della prima bicicletta.
Inoltre, è necessario considerare
alcune fasi.
1. Prima di montare la bicicletta, aprire sempre le cavità delle ruoteper la bicicletta successiva, se
necessario.
2. Ruotare sempre i pedali nella posizione corretta prima di
montare la bicicletta.
3. Posizionare le biciclette sul sistema di trasporto posteriore
allineate alternativamente a sini‐
stra e a destra.
4. Allineare le biciclette a quella montata in precedenza. I mozzi
delle ruote delle biciclette non
devono toccarsi.
5. Montare le biciclette con le staffe di montaggio e le cinghiette di
fissaggio come descritto per la
prima bicicletta. Le staffe di
montaggio devono essere fissate
in parallelo.

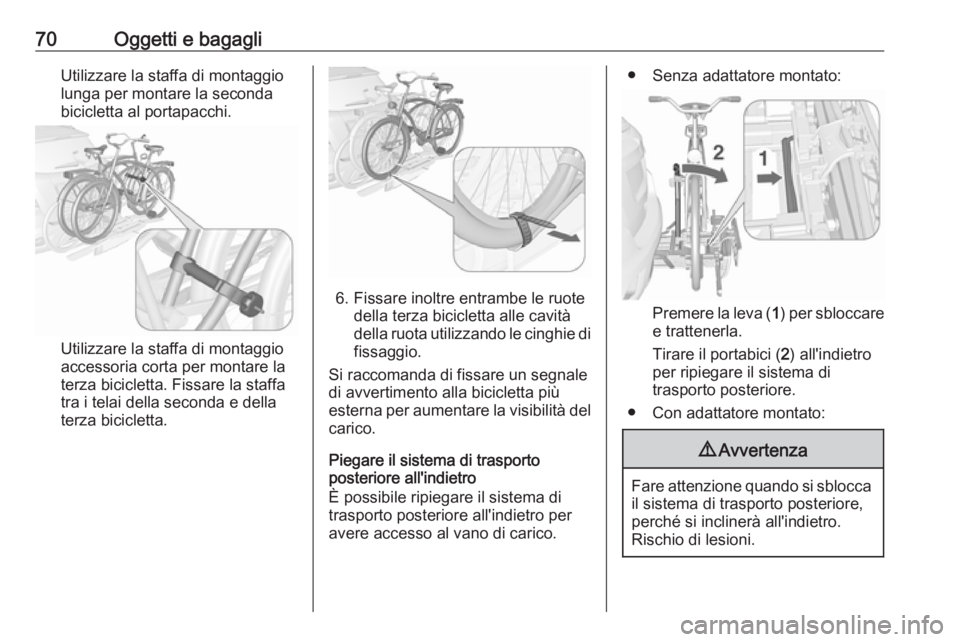

70Oggetti e bagagliUtilizzare la staffa di montaggio
lunga per montare la seconda
bicicletta al portapacchi.
Utilizzare la staffa di montaggio
accessoria corta per montare la
terza bicicletta. Fissare la staffa
tra i telai della seconda e della
terza bicicletta.
6. Fissare inoltre entrambe le ruote della terza bicicletta alle cavità
della ruota utilizzando le cinghie di fissaggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del
carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di
trasporto posteriore all'indietro per
avere accesso al vano di carico.
● Senza adattatore montato:
Premere la leva ( 1) per sbloccare
e trattenerla.
Tirare il portabici ( 2) all'indietro
per ripiegare il sistema di
trasporto posteriore.
● Con adattatore montato:
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro.
Rischio di lesioni.
