Tárolás63Ülés alatti tárolórekesz
Az elejénél fogva emelje meg a
tárolórekeszt, és húzza ki.
Becsukáshoz tolja vissza a helyére a
fiókot, és rögzítse.
Középső konzol
tárolórekesz
Nyomja le a gombot, és mozdítsa
visszafelé a fedelet.
Hátsó szállítórendszer
Hátsó szállítórendszer három
kerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével egy kerékpár rögzíthető egy, a gépkocsi padlójába
épített, kihúzható tartóra. Egy
csatlakozódarabon további két
kerékpár helyezhető el. Más tárgyak
szállítása nem megengedett.
A hátsó szállítórendszer maximális
terhelése 60 kg a rászerelt
csatlakozódarabbal, és 30 kg a
csatlakozódarab nélkül. Ez lehetővé
teszi egy elektromos meghajtású

64Tároláskerékpárnak a hátsó
szállítórendszerre rögzítését. A
maximális terhelés a
csatlakozódarabon kerékpáronként
20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár biztonságos rögzítése.
Ha nincs használatban, a hátsó
szállítórendszert vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ha a hátsó szállítórendszer ki van hajtva, és a gépjármű teljesen
meg van terhelve, csökken a
hasmagasság.
Ha az országút nagyon meredek, vagy rámpán, bukkanón stb. hajt
át, óvatosan vezessen.
Figyelem!
Karbonszál vázas kerékpárok
felerősítése előtt kérjen tanácsot
kerékpár forgalmazójától. A
kerékpárok sérülhetnek.
Megjegyzés
A jármű hátsó lámpái kikapcsolnak,
ha a hátsó szállítórendszer hátsó
lámpái fel vannak szerelve.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.
Húzza fel a kioldókart. A hátsó
szállítórendszer kiold, és a rendszer gyorsan kihajtódik a hátsó
lökhárítóból.

Tárolás65Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Hajtsa ki a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa hátrafelé.
Rögzítse a rendszámtáblát a hátsó
szállítórendszer első használata
előtt.
Hajtsa ki a hátsó lámpákat
A hátsó lámpák felszereléséhez
vegye ki mindkét csapot ( 1). Húzza ki
a hátsó lámpákat a tartóból előrefelé
( 2 ) és lefelé, és hajtsa őket oldalra.

66Tárolás
Nyomja a hátsó lámpákat a tartóba
( 1 ) és szerelje vissza a csapokat ( 2)
teljesen, hogy rögzítse a lámpákat.
Hajtsa ki a keréktartót
Vegye le a hevedert, és hajtsa ki a
keréktartót.
A hátsó szállítórendszer rögzítése
Vegye le a hevedert, és forgassa
mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját ( 1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet ( 2).

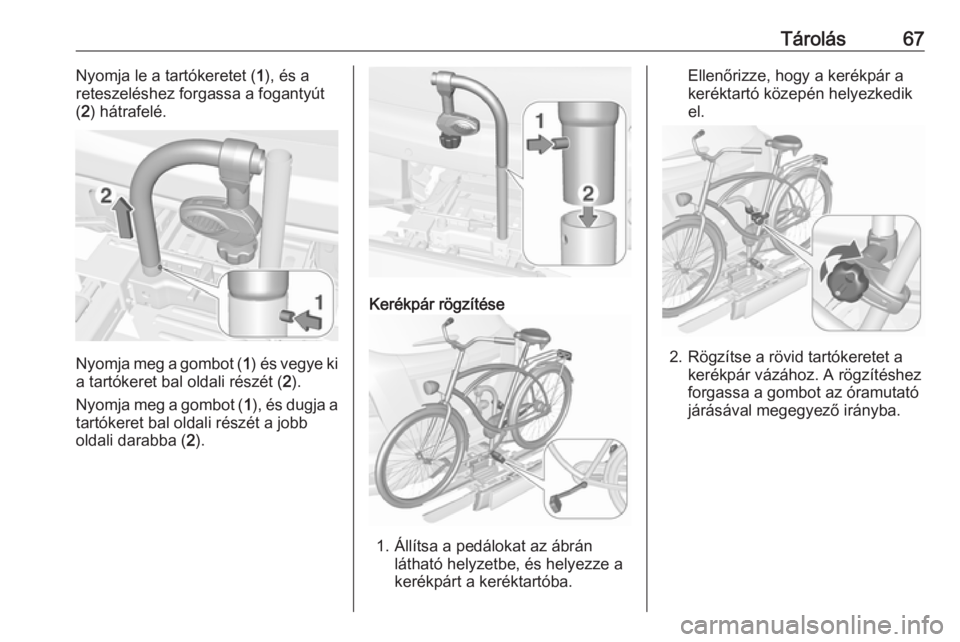

Tárolás67Nyomja le a tartókeretet (1), és a
reteszeléshez forgassa a fogantyút
( 2 ) hátrafelé.
Nyomja meg a gombot ( 1) és vegye ki
a tartókeret bal oldali részét ( 2).
Nyomja meg a gombot ( 1), és dugja a
tartókeret bal oldali részét a jobb
oldali darabba ( 2).
Kerékpár rögzítése
1. Állítsa a pedálokat az ábrán
látható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.

68Tárolás
3. A kerékpárok kerekeit rögzítse akeréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Csatlakozódarab felszerelése
Ha egynél több kerékpárt szállít,
rögzíteni kell az adaptert.
1. Szerelje a csatlakozódarabot a hátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart ( 1) előrefelé, és
tartsa meg, majd engedje le a
csatlakozódarabot ( 2) hátul.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a kar alatt a
hátsó szállítórendszer
visszahajtásakor. Rögzítse a
szíjat.

Tárolás69További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki akövetkező kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
4. A kerékpárokat mindig a korábban felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a második és
harmadik kerékpár váza között
kell rögzíteni.
6. A harmadik kerékpár mindkét kerekét erősítse hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:

70Tárolás
A kireteszeléshez nyomja meg a
kart ( 1) és tartsa megnyomva.
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a leghátsó kerékpár vázát ( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.
9 Figyelmeztetés
Amikor ismét előrehajtja a hátsó
szállítórendszert, biztosítsa, hogy
a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Mielőtt eltávolítja a hátsó
szállítórendszeren lévő kerékpárt,
szerelje le a csatlakozódarabot.
1. Hajtsa be a keréktartókat.
