2017 OPEL INSIGNIA Uporabniški priročnik

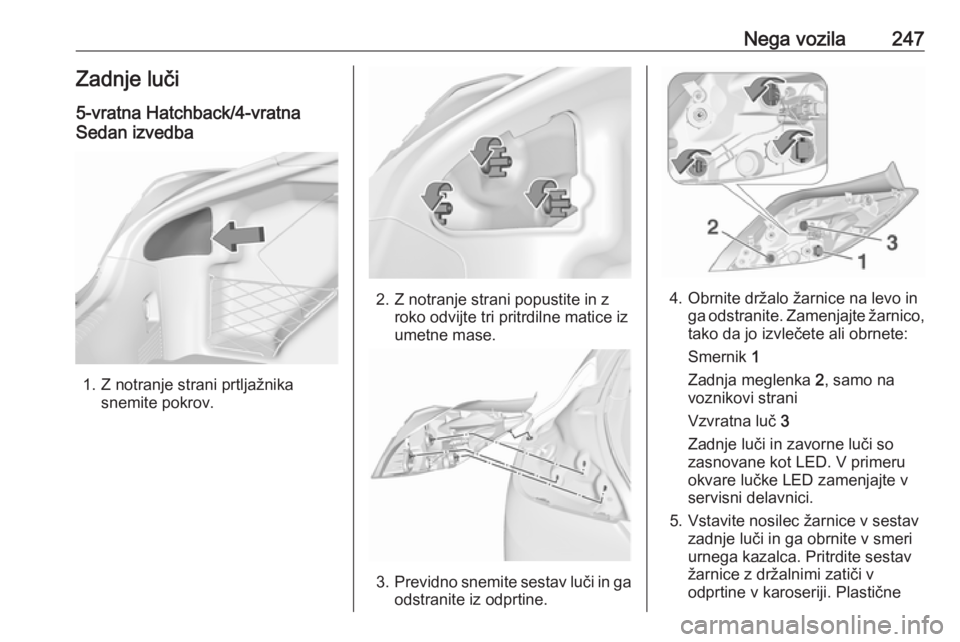

Nega vozila247Zadnje luči
5-vratna Hatchback/4-vratna
Sedan izvedba
1. Z notranje strani prtljažnika snemite pokrov.
2. Z notranje strani popustite in zroko odvijte tri pritrdilne matice izumetne mase.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico,tako da jo izvlečete ali obrnete:
Smernik 1
Zadnja meglenka 2, samo na
voznikovi strani
Vzvratna luč 3
Zadnje luči in zavorne luči so
zasnovane kot LED. V primeru
okvare lučke LED zamenjajte v
servisni delavnici.
5. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastične

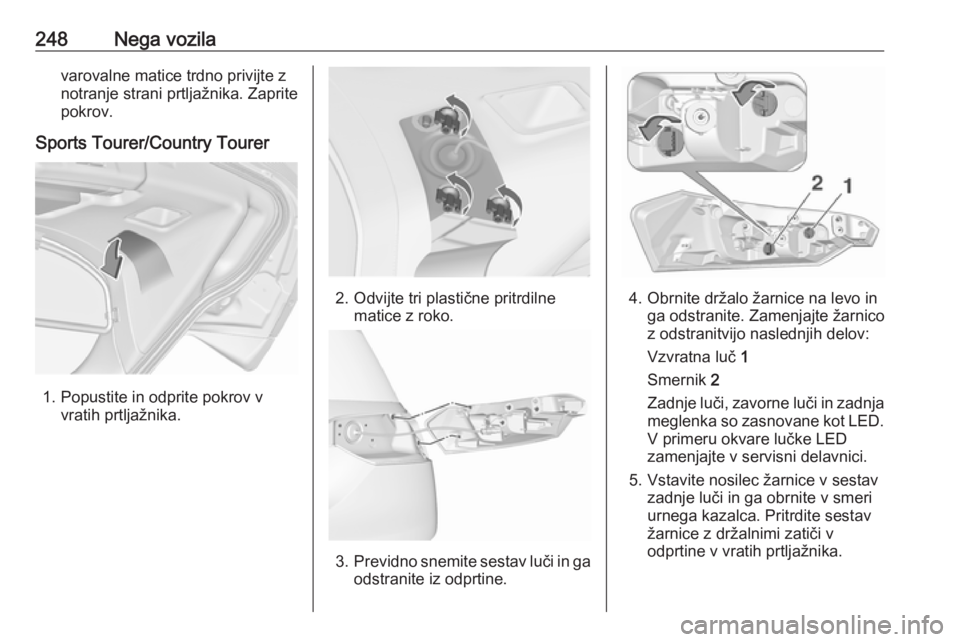

248Nega vozilavarovalne matice trdno privijte z
notranje strani prtljažnika. Zaprite
pokrov.
Sports Tourer/Country Tourer
1. Popustite in odprite pokrov v vratih prtljažnika.
2. Odvijte tri plastične pritrdilnematice z roko.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:
Vzvratna luč 1
Smernik 2
Zadnje luči, zavorne luči in zadnja meglenka so zasnovane kot LED.
V primeru okvare lučke LED
zamenjajte v servisni delavnici.
5. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v vratih prtljažnika.

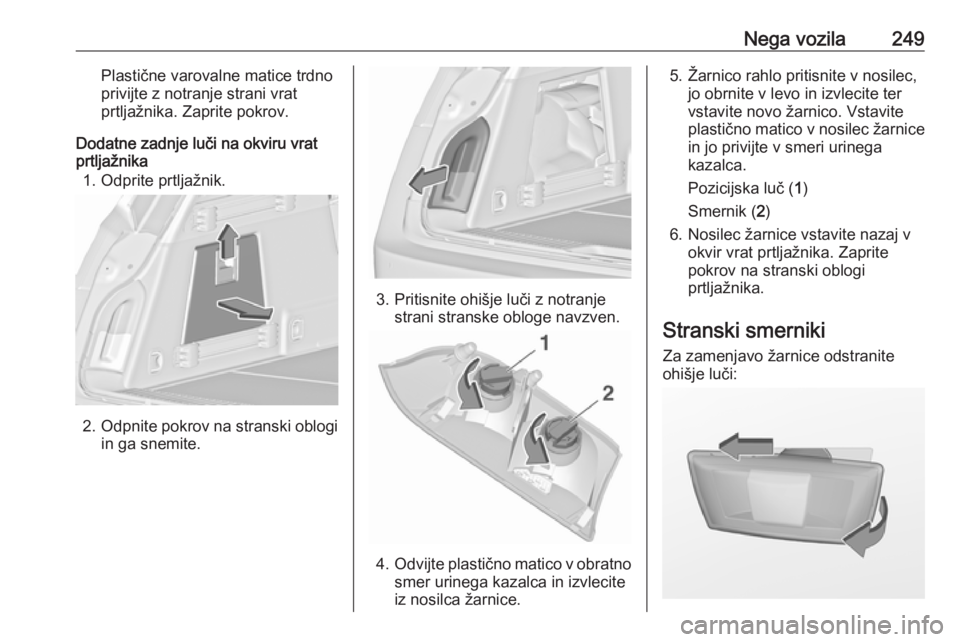

Nega vozila249Plastične varovalne matice trdno
privijte z notranje strani vrat
prtljažnika. Zaprite pokrov.
Dodatne zadnje luči na okviru vrat
prtljažnika
1. Odprite prtljažnik.
2. Odpnite pokrov na stranski oblogi
in ga snemite.
3. Pritisnite ohišje luči z notranje strani stranske obloge navzven.
4. Odvijte plastično matico v obratno
smer urinega kazalca in izvlecite
iz nosilca žarnice.
5. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico. Vstavite plastično matico v nosilec žarnice in jo privijte v smeri urinega
kazalca.
Pozicijska luč ( 1)
Smernik ( 2)
6. Nosilec žarnice vstavite nazaj v okvir vrat prtljažnika. Zaprite
pokrov na stranski oblogi
prtljažnika.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:

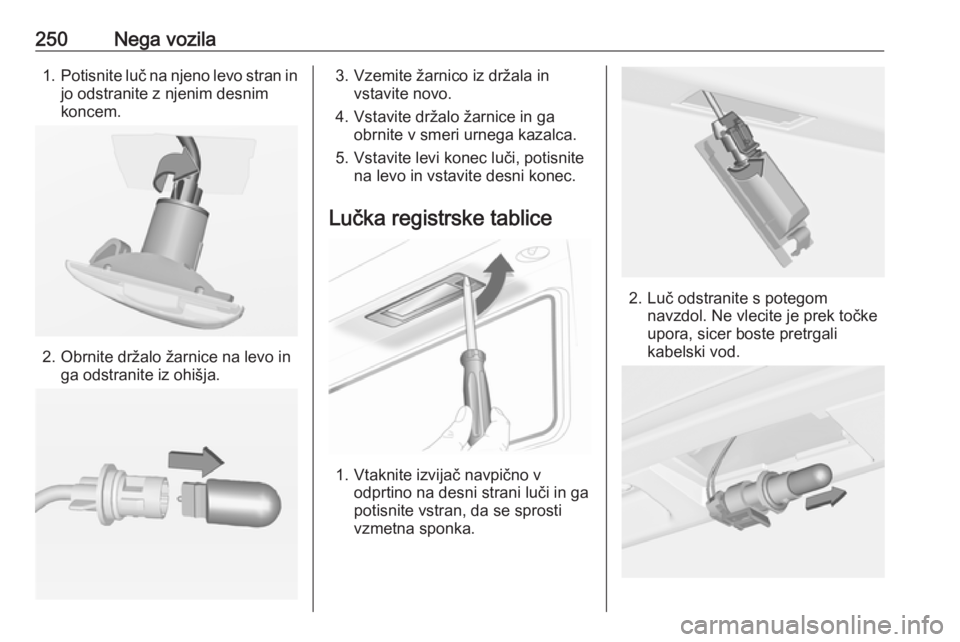

250Nega vozila1.Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vtaknite izvijač navpično v odprtino na desni strani luči in ga
potisnite vstran, da se sprosti
vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.

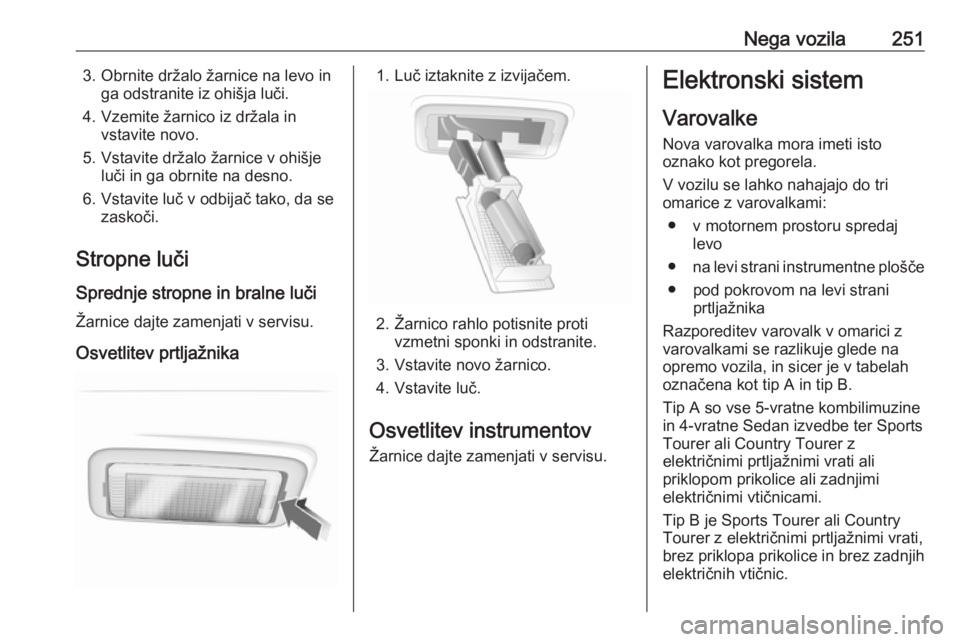

Nega vozila2513. Obrnite držalo žarnice na levo inga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Stropne luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika1. Luč iztaknite z izvijačem.
2. Žarnico rahlo potisnite proti vzmetni sponki in odstranite.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu se lahko nahajajo do tri
omarice z varovalkami:
● v motornem prostoru spredaj levo
● na levi strani instrumentne plošče
● pod pokrovom na levi strani prtljažnika
Razporeditev varovalk v omarici z
varovalkami se razlikuje glede na
opremo vozila, in sicer je v tabelah
označena kot tip A in tip B.
Tip A so vse 5-vratne kombilimuzine
in 4-vratne Sedan izvedbe ter Sports
Tourer ali Country Tourer z
električnimi prtljažnimi vrati ali
priklopom prikolice ali zadnjimi
električnimi vtičnicami.
Tip B je Sports Tourer ali Country
Tourer z električnimi prtljažnimi vrati, brez priklopa prikolice in brez zadnjih
električnih vtičnic.

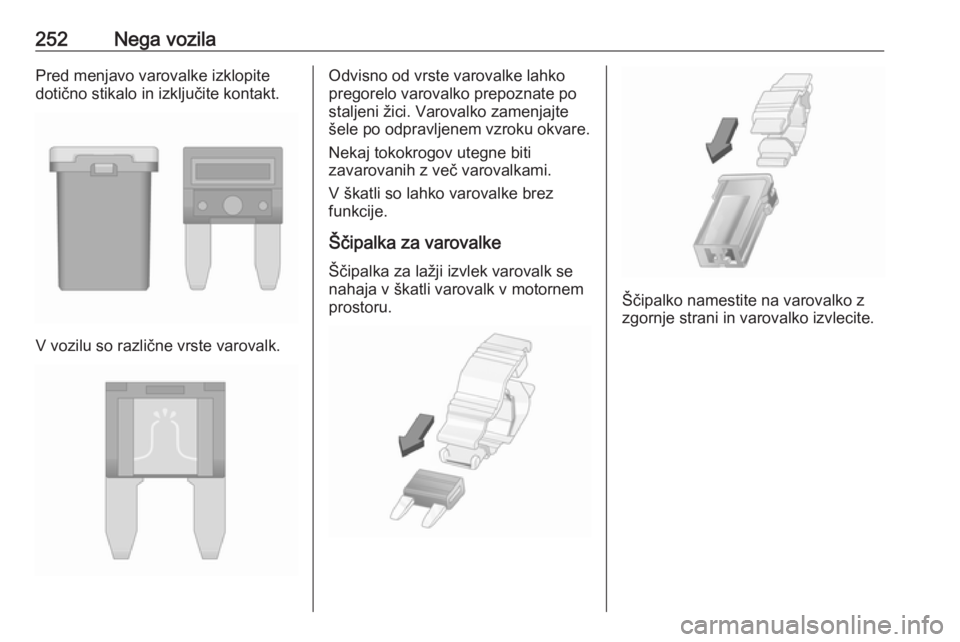

252Nega vozilaPred menjavo varovalke izklopitedotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

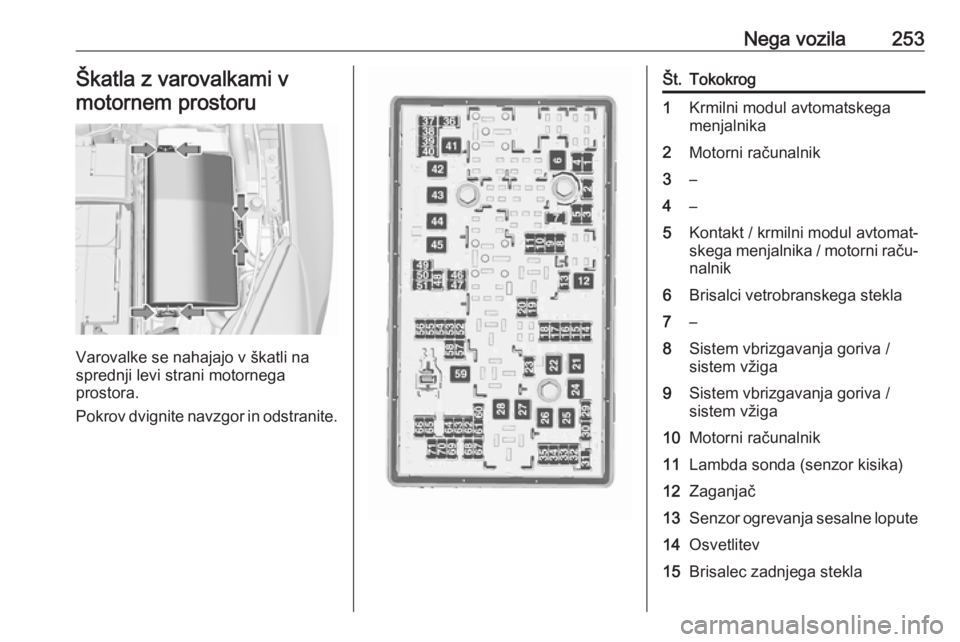

Nega vozila253Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.
Št.Tokokrog1Krmilni modul avtomatskega
menjalnika2Motorni računalnik3–4–5Kontakt / krmilni modul avtomat‐
skega menjalnika / motorni raču‐
nalnik6Brisalci vetrobranskega stekla7–8Sistem vbrizgavanja goriva /
sistem vžiga9Sistem vbrizgavanja goriva /
sistem vžiga10Motorni računalnik11Lambda sonda (senzor kisika)12Zaganjač13Senzor ogrevanja sesalne lopute14Osvetlitev15Brisalec zadnjega stekla

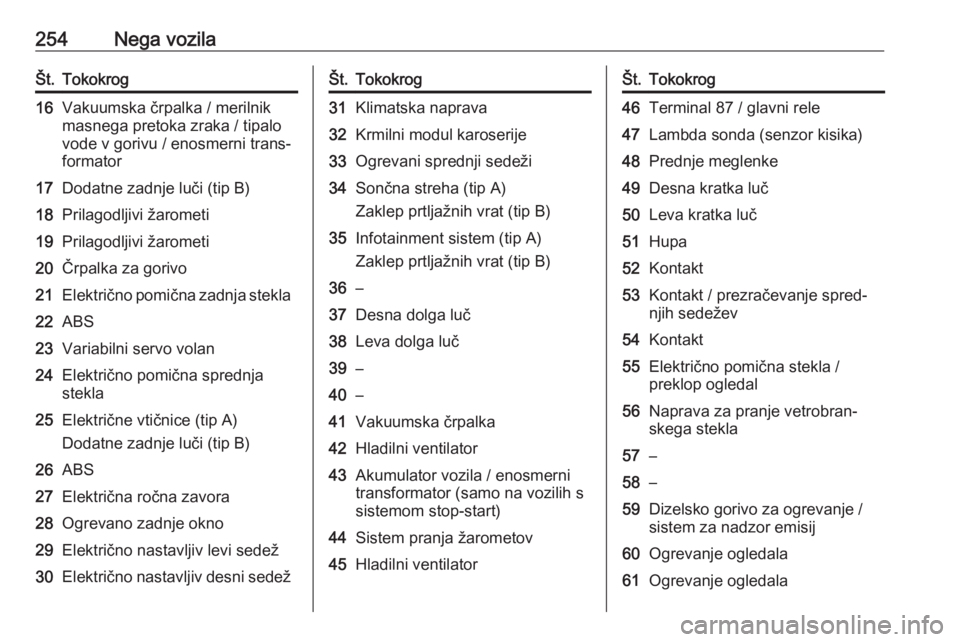

254Nega vozilaŠt.Tokokrog16Vakuumska črpalka / merilnik
masnega pretoka zraka / tipalo
vode v gorivu / enosmerni trans‐
formator17Dodatne zadnje luči (tip B)18Prilagodljivi žarometi19Prilagodljivi žarometi20Črpalka za gorivo21Električno pomična zadnja stekla22ABS23Variabilni servo volan24Električno pomična sprednja
stekla25Električne vtičnice (tip A)
Dodatne zadnje luči (tip B)26ABS27Električna ročna zavora28Ogrevano zadnje okno29Električno nastavljiv levi sedež30Električno nastavljiv desni sedežŠt.Tokokrog31Klimatska naprava32Krmilni modul karoserije33Ogrevani sprednji sedeži34Sončna streha (tip A)
Zaklep prtljažnih vrat (tip B)35Infotainment sistem (tip A)
Zaklep prtljažnih vrat (tip B)36–37Desna dolga luč38Leva dolga luč39–40–41Vakuumska črpalka42Hladilni ventilator43Akumulator vozila / enosmerni
transformator (samo na vozilih s
sistemom stop-start)44Sistem pranja žarometov45Hladilni ventilatorŠt.Tokokrog46Terminal 87 / glavni rele47Lambda sonda (senzor kisika)48Prednje meglenke49Desna kratka luč50Leva kratka luč51Hupa52Kontakt53Kontakt / prezračevanje spred‐
njih sedežev54Kontakt55Električno pomična stekla /
preklop ogledal56Naprava za pranje vetrobran‐
skega stekla57–58–59Dizelsko gorivo za ogrevanje /
sistem za nadzor emisij60Ogrevanje ogledala61Ogrevanje ogledala
