2017 OPEL INSIGNIA Uporabniški priročnik

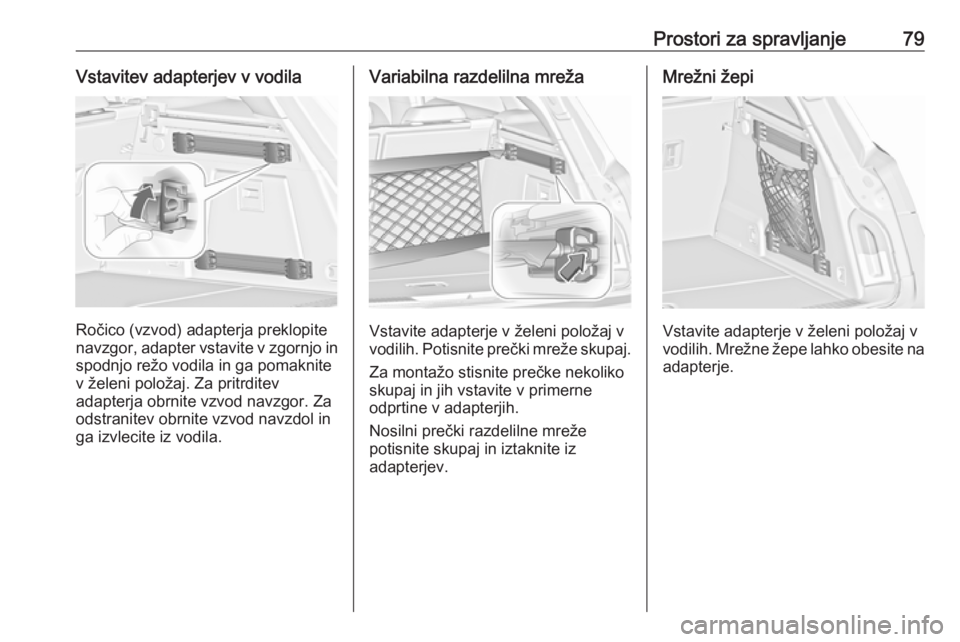

Prostori za spravljanje79Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.
Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.
Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.

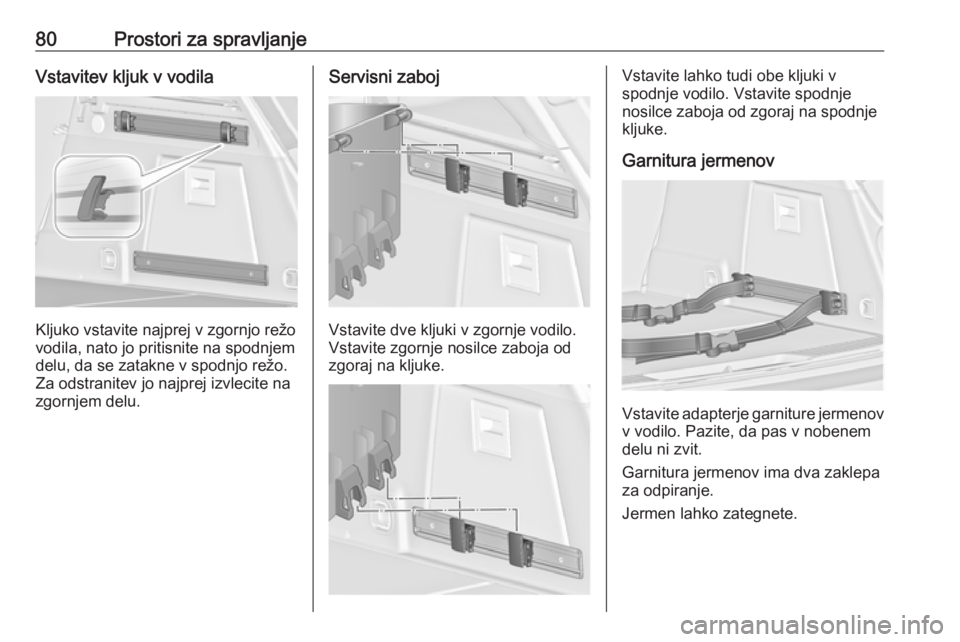

80Prostori za spravljanjeVstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.
Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.
Vstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.

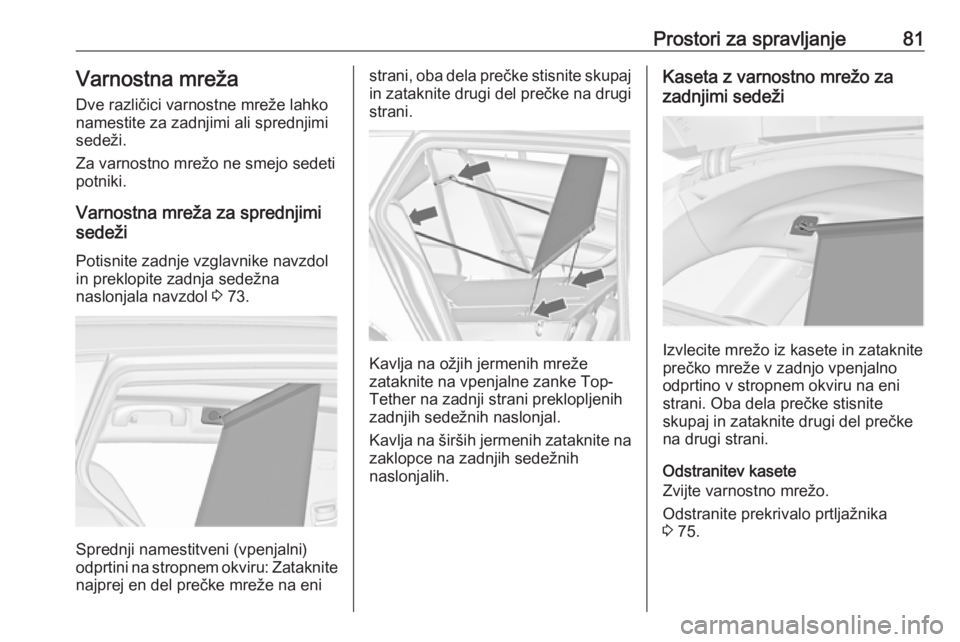

Prostori za spravljanje81Varnostna mreža
Dve različici varnostne mreže lahko
namestite za zadnjimi ali sprednjimi
sedeži.
Za varnostno mrežo ne smejo sedeti potniki.
Varnostna mreža za sprednjimi
sedeži
Potisnite zadnje vzglavnike navzdol
in preklopite zadnja sedežna
naslonjala navzdol 3 73.
Sprednji namestitveni (vpenjalni)
odprtini na stropnem okviru: Zataknite najprej en del prečke mreže na eni
strani, oba dela prečke stisnite skupaj
in zataknite drugi del prečke na drugi
strani.
Kavlja na ožjih jermenih mreže
zataknite na vpenjalne zanke Top- Tether na zadnji strani preklopljenih
zadnjih sedežnih naslonjal.
Kavlja na širših jermenih zataknite na
zaklopce na zadnjih sedežnih
naslonjalih.
Kaseta z varnostno mrežo za
zadnjimi sedeži
Izvlecite mrežo iz kasete in zataknite
prečko mreže v zadnjo vpenjalno
odprtino v stropnem okviru na eni
strani. Oba dela prečke stisnite
skupaj in zataknite drugi del prečke
na drugi strani.
Odstranitev kasete
Zvijte varnostno mrežo.
Odstranite prekrivalo prtljažnika
3 75.

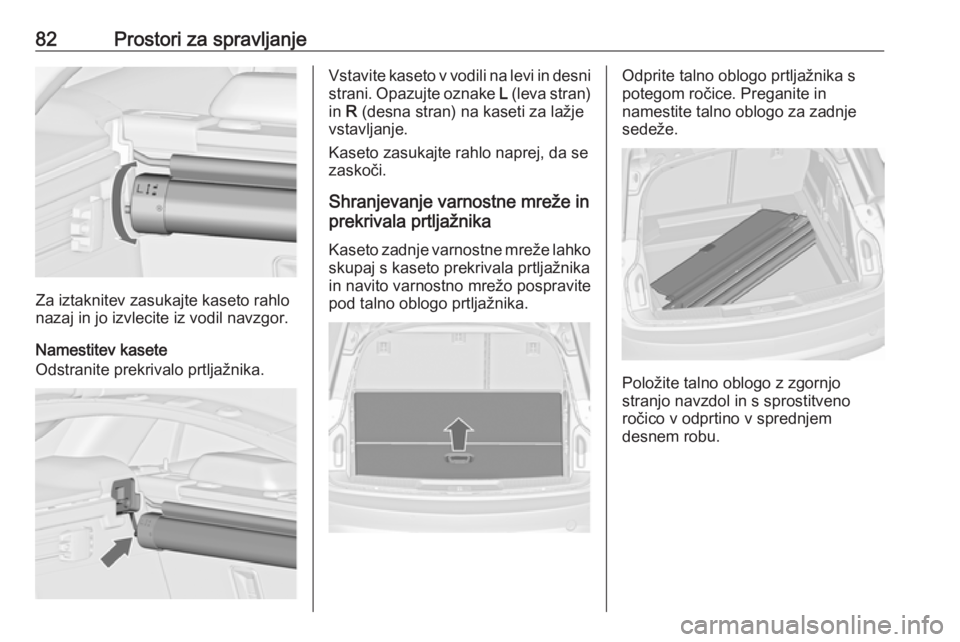

82Prostori za spravljanje
Za iztaknitev zasukajte kaseto rahlo
nazaj in jo izvlecite iz vodil navzgor.
Namestitev kasete
Odstranite prekrivalo prtljažnika.
Vstavite kaseto v vodili na levi in desni strani. Opazujte oznake L (leva stran)
in R (desna stran) na kaseti za lažje
vstavljanje.
Kaseto zasukajte rahlo naprej, da se
zaskoči.
Shranjevanje varnostne mreže in
prekrivala prtljažnika
Kaseto zadnje varnostne mreže lahko
skupaj s kaseto prekrivala prtljažnika
in navito varnostno mrežo pospravite
pod talno oblogo prtljažnika.Odprite talno oblogo prtljažnika s
potegom ročice. Preganite in
namestite talno oblogo za zadnje
sedeže.
Položite talno oblogo z zgornjo
stranjo navzdol in s sprostitveno
ročico v odprtino v sprednjem
desnem robu.

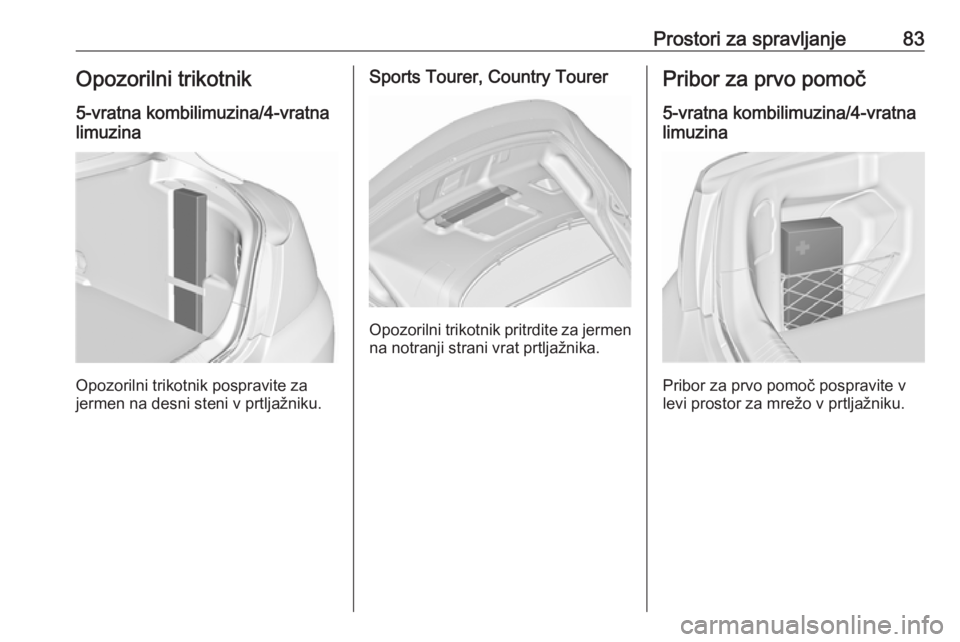

Prostori za spravljanje83Opozorilni trikotnik
5-vratna kombilimuzina/4-vratna
limuzina
Opozorilni trikotnik pospravite za
jermen na desni steni v prtljažniku.
Sports Tourer, Country Tourer
Opozorilni trikotnik pritrdite za jermen na notranji strani vrat prtljažnika.
Pribor za prvo pomoč
5-vratna kombilimuzina/4-vratna
limuzina
Pribor za prvo pomoč pospravite v
levi prostor za mrežo v prtljažniku.

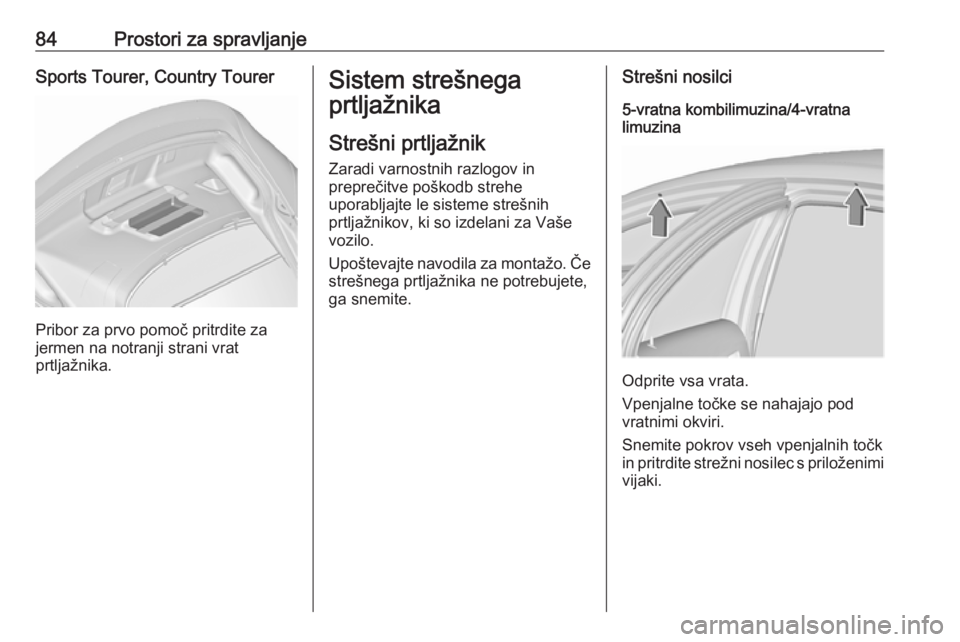

84Prostori za spravljanjeSports Tourer, Country Tourer
Pribor za prvo pomoč pritrdite za
jermen na notranji strani vrat
prtljažnika.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte le sisteme strešnih
prtljažnikov, ki so izdelani za Vaše
vozilo.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.Strešni nosilci
5-vratna kombilimuzina/4-vratna
limuzina
Odprite vsa vrata.
Vpenjalne točke se nahajajo pod
vratnimi okviri.
Snemite pokrov vseh vpenjalnih točk
in pritrdite strežni nosilec s priloženimi
vijaki.

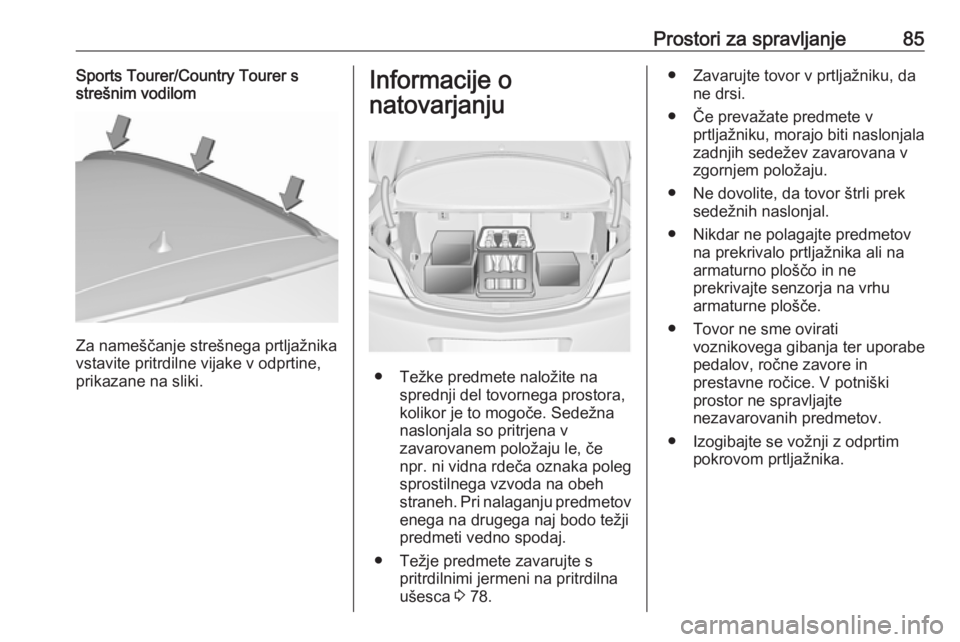

Prostori za spravljanje85Sports Tourer/Country Tourer s
strešnim vodilom
Za nameščanje strešnega prtljažnika
vstavite pritrdilne vijake v odprtine,
prikazane na sliki.
Informacije o
natovarjanju
● Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala so pritrjena v
zavarovanem položaju le, če
npr. ni vidna rdeča oznaka poleg
sprostilnega vzvoda na obeh
straneh. Pri nalaganju predmetov enega na drugega naj bodo težji
predmeti vedno spodaj.
● Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 78.
● Zavarujte tovor v prtljažniku, da
ne drsi.
● Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne
prekrivajte senzorja na vrhu
armaturne plošče.
● Tovor ne sme ovirati voznikovega gibanja ter uporabe
pedalov, ročne zavore in
prestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.

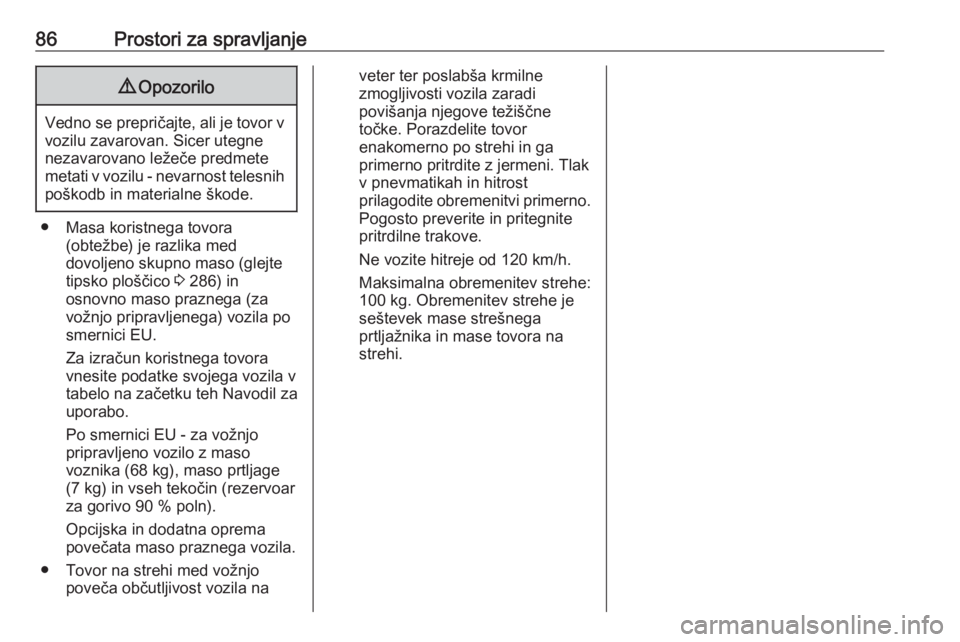

86Prostori za spravljanje9Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 286) in
osnovno maso praznega (za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
za gorivo 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak
v pnevmatikah in hitrost
prilagodite obremenitvi primerno.
Pogosto preverite in pritegnite
pritrdilne trakove.
Ne vozite hitreje od 120 km/h.
Maksimalna obremenitev strehe:
100 kg. Obremenitev strehe je
seštevek mase strešnega
prtljažnika in mase tovora na
strehi.
