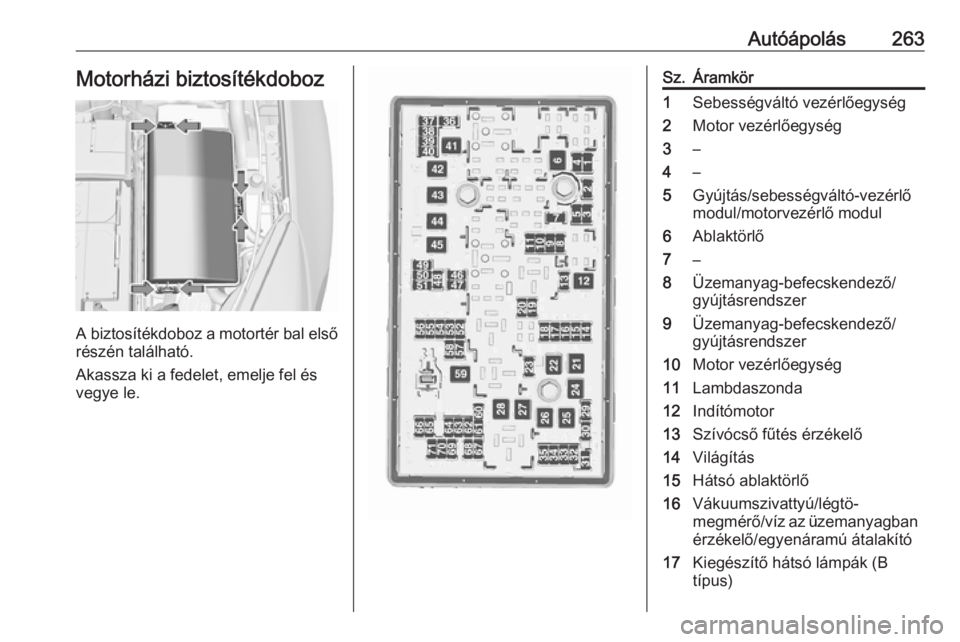

Autóápolás263Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Akassza ki a fedelet, emelje fel és
vegye le.
Sz.Áramkör1Sebességváltó vezérlőegység2Motor vezérlőegység3–4–5Gyújtás/sebességváltó-vezérlő
modul/motorvezérlő modul6Ablaktörlő7–8Üzemanyag-befecskendező/
gyújtásrendszer9Üzemanyag-befecskendező/
gyújtásrendszer10Motor vezérlőegység11Lambdaszonda12Indítómotor13Szívócső fűtés érzékelő14Világítás15Hátsó ablaktörlő16Vákuumszivattyú/légtö‐
megmérő/víz az üzemanyagban
érzékelő/egyenáramú átalakító17Kiegészítő hátsó lámpák (B
típus)
Page 266 of 343

264AutóápolásSz.Áramkör18Adaptív első világítás19Adaptív első világítás20Üzemanyag-szivattyú21Hátsó elektromos ablakemelők22ABS23Változó erősségű kormányráse‐gítés24Első elektromos ablakemelők25Tartozékcsatlakozók (A típus)
Kiegészítő hátsó lámpák (B
típus)26ABS27Elektromos rögzítőfék28Hátsó ablakfűtés29Baloldali elektromos ülésállítás30Jobboldali elektromos ülésál‐
lítás31Légkondicionáló rendszer32Karosszéria vezérlőegység33Első ülésfűtés34Napfénytető (A típus)
Csomagtérajtó zárás (B típus)Sz.Áramkör35Infotainment rendszer (A típus)
Csomagtérajtó zárás (B típus)36–37Jobboldali távolsági fényszóró38Baloldali távolsági fényszóró39–40–41Vákuumszivattyú42Hűtőventilátor43Járműakkumulátor/egyen‐
áramú átalakító (csak stop-start
rendszerrel felszerelt jármű‐
veken)44Fényszórómosó rendszer45Hűtőventilátor4687. kivezetés/fő relé47Lambdaszonda48Első ködlámpa49Jobb oldali tompított fényszóró50Bal oldali tompított fényszóró51Kürt52GyújtásSz.Áramkör53Gyújtás/első ülésszellőztetés54Gyújtás55Elektromos ablakemelők/tükör‐
behajtás56Szélvédőmosó57–58–59Dízel üzemanyag fűtés/kibo‐
csátás-szabályozó rendszer60Tükörfűtés61Tükörfűtés62Fűtött kormánykerék (csak a
csomagtéri biztosítékdoboz
nélküli járműveknél)63Hátsó ablak érzékelő64Adaptív első világítás65Kiegészítő szivattyú (csak stop-
start rendszerrel felszerelt
gépjárműveken)66Hátsó ablakmosó rendszer67Üzemanyag-ellátó rendszer
vezérlőegység68–
Page 267 of 343

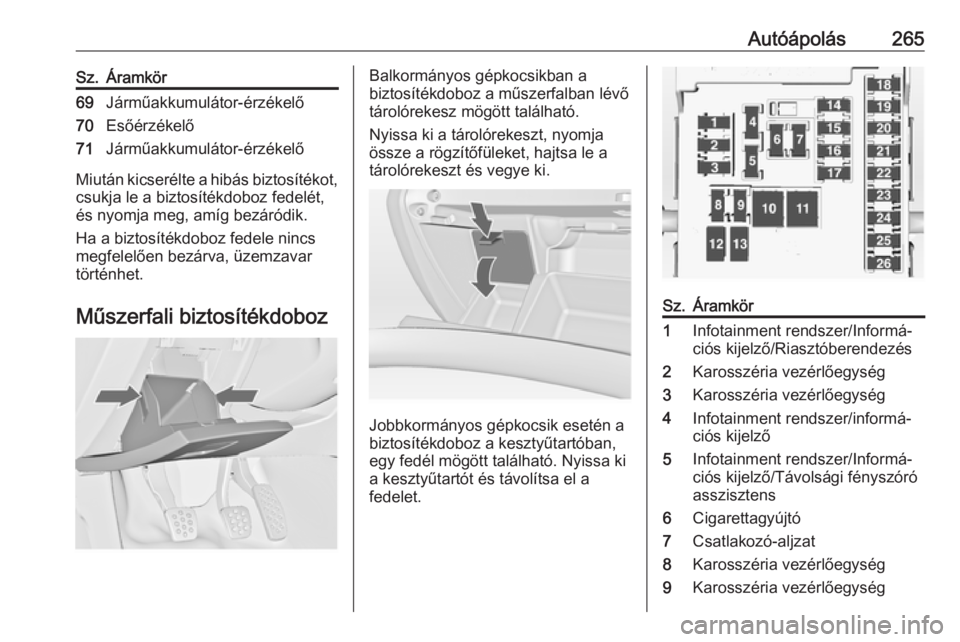

Autóápolás265Sz.Áramkör69Járműakkumulátor-érzékelő70Esőérzékelő71Járműakkumulátor-érzékelő
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg bezáródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, nyomja
össze a rögzítőfüleket, hajtsa le a
tárolórekeszt és vegye ki.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót és távolítsa el a
fedelet.
Sz.Áramkör1Infotainment rendszer/Informá‐
ciós kijelző/Riasztóberendezés2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Infotainment rendszer/informá‐
ciós kijelző5Infotainment rendszer/Informá‐
ciós kijelző/Távolsági fényszóró
asszisztens6Cigarettagyújtó7Csatlakozó-aljzat8Karosszéria vezérlőegység9Karosszéria vezérlőegység
Page 268 of 343

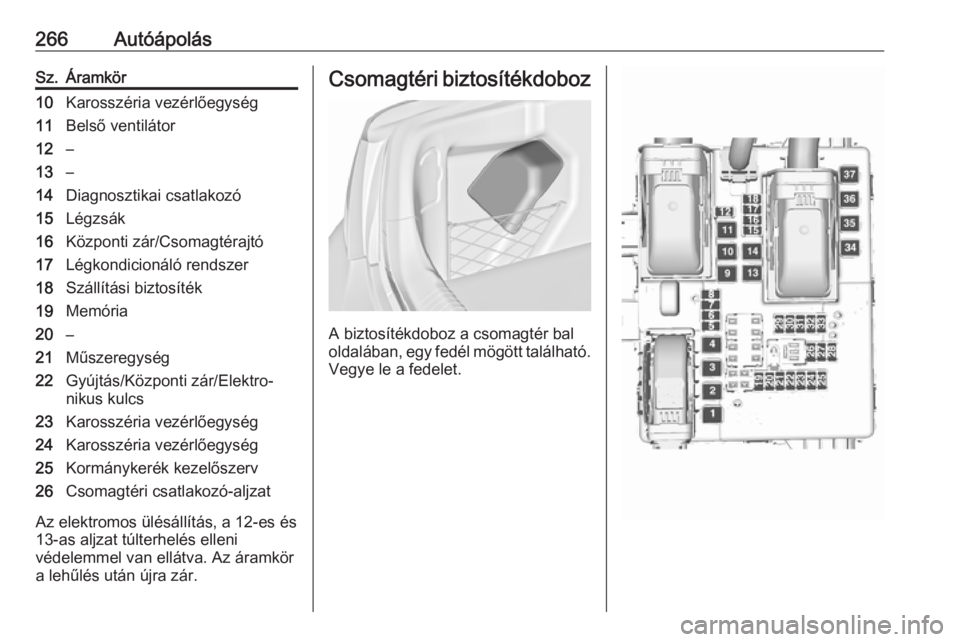

266AutóápolásSz.Áramkör10Karosszéria vezérlőegység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Központi zár/Csomagtérajtó17Légkondicionáló rendszer18Szállítási biztosíték19Memória20–21Műszeregység22Gyújtás/Központi zár/Elektro‐
nikus kulcs23Karosszéria vezérlőegység24Karosszéria vezérlőegység25Kormánykerék kezelőszerv26Csomagtéri csatlakozó-aljzat
Az elektromos ülésállítás, a 12-es és
13-as aljzat túlterhelés elleni
védelemmel van ellátva. Az áramkör
a lehűlés után újra zár.
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Page 269 of 343

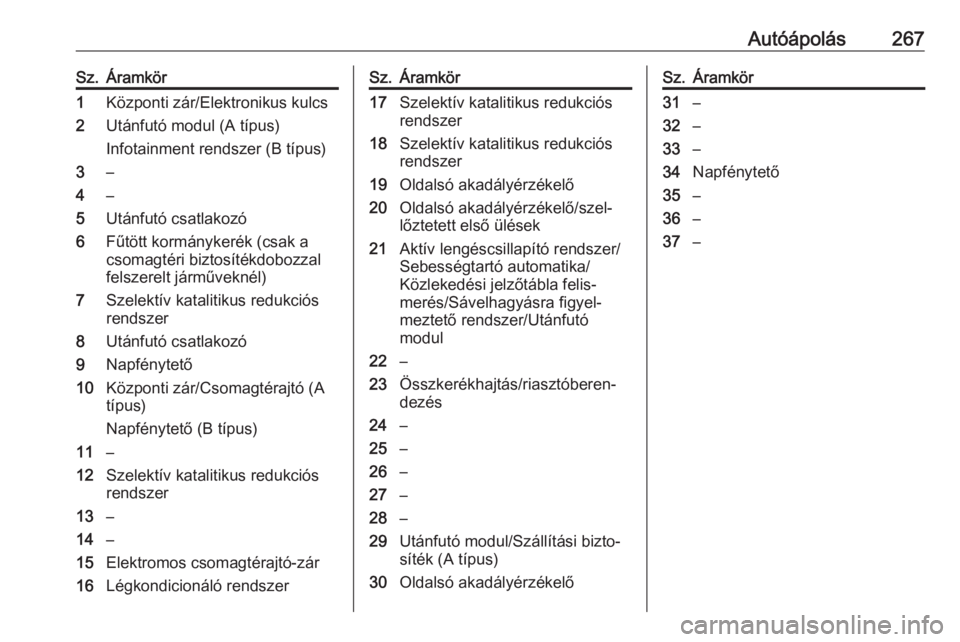

Autóápolás267Sz.Áramkör1Központi zár/Elektronikus kulcs2Utánfutó modul (A típus)
Infotainment rendszer (B típus)3–4–5Utánfutó csatlakozó6Fűtött kormánykerék (csak a
csomagtéri biztosítékdobozzal
felszerelt járműveknél)7Szelektív katalitikus redukciós
rendszer8Utánfutó csatlakozó9Napfénytető10Központi zár/Csomagtérajtó (A
típus)
Napfénytető (B típus)11–12Szelektív katalitikus redukciós
rendszer13–14–15Elektromos csomagtérajtó-zár16Légkondicionáló rendszerSz.Áramkör17Szelektív katalitikus redukciós
rendszer18Szelektív katalitikus redukciós
rendszer19Oldalsó akadályérzékelő20Oldalsó akadályérzékelő/szel‐
lőztetett első ülések21Aktív lengéscsillapító rendszer/
Sebességtartó automatika/
Közlekedési jelzőtábla felis‐
merés/Sávelhagyásra figyel‐
meztető rendszer/Utánfutó
modul22–23Összkerékhajtás/riasztóberen‐
dezés24–25–26–27–28–29Utánfutó modul/Szállítási bizto‐
síték (A típus)30Oldalsó akadályérzékelőSz.Áramkör31–32–33–34Napfénytető35–36–37–
Page 270 of 343

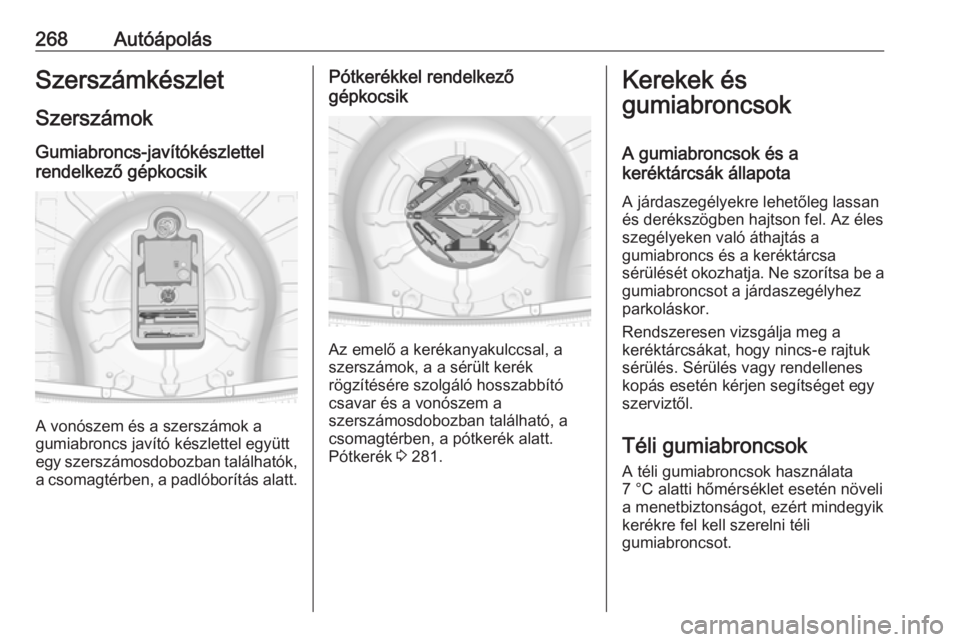

268AutóápolásSzerszámkészletSzerszámok
Gumiabroncs-javítókészlettel
rendelkező gépkocsik
A vonószem és a szerszámok a
gumiabroncs javító készlettel együtt
egy szerszámosdobozban találhatók,
a csomagtérben, a padlóborítás alatt.
Pótkerékkel rendelkező
gépkocsik
Az emelő a kerékanyakulccsal, a
szerszámok, a a sérült kerék
rögzítésére szolgáló hosszabbító
csavar és a vonószem a
szerszámosdobozban található, a
csomagtérben, a pótkerék alatt.
Pótkerék 3 281.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles szegélyeken való áthajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa be a
gumiabroncsot a járdaszegélyhez
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok A téli gumiabroncsok használata
7 °C alatti hőmérséklet esetén növeli
a menetbiztonságot, ezért mindegyik kerékre fel kell szerelni téli
gumiabroncsot.
Page 271 of 343

Autóápolás269Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 312.
Gumiabroncs megjelölések
Pl.: 215/60 R 16 95 H215:gumiabroncs szélessége, mm-
ben60:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykben95:teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH:sebességindex
Sebességindex betűjelek:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-igV:240 km/h-igW:270 km/h-ig
Válasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Teljesítmény 3 304.
Kötött forgásirányú
gumiabroncsok
A kötött forgásirányú
gumiabroncsokat úgy kell felszerelni,
hogy helyes irányba forogjanak. A
helyes forgásirányt a gumiabroncs
oldalfalán lévő szimbólum (pl. egy
nyíl) mutatja.
Gumiabroncs-
levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban –
legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
Csavarja le a szelepsapkát.
Gumiabroncs-levegőnyomás 3 312.
A jármű bal oldali ajtókeretén
elhelyezett gumiabroncs információs
címke mutatja az eredeti
felszereléshez tartozó
gumiabroncsokat és a
gumiabroncsokra vonatkozó
levegőnyomást.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
Page 272 of 343

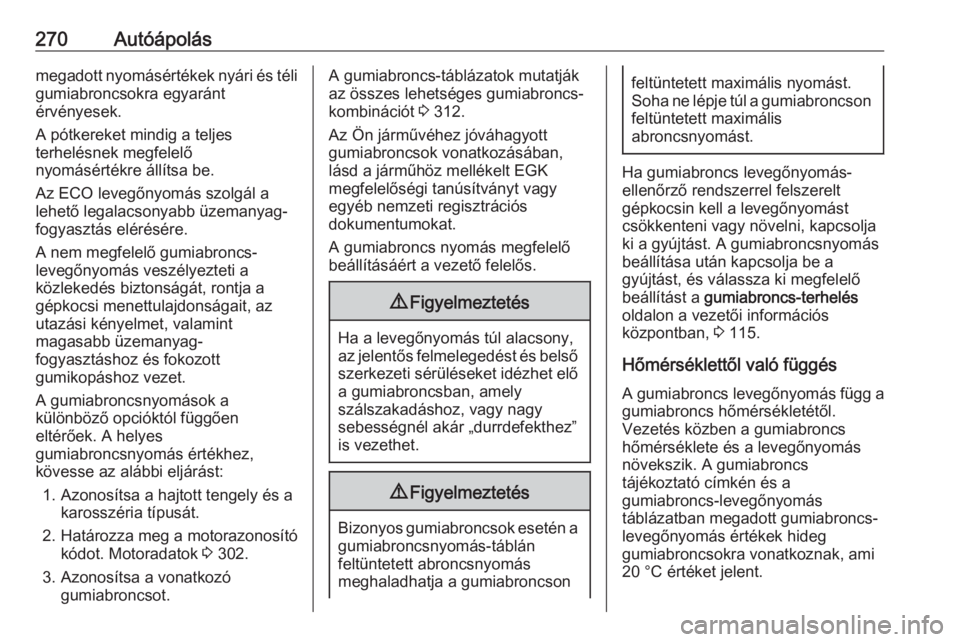

270Autóápolásmegadott nyomásértékek nyári és téligumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.
Az ECO levegőnyomás szolgál a
lehető legalacsonyabb üzemanyag-
fogyasztás elérésére.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncsnyomások a
különböző opcióktól függően
eltérőek. A helyes
gumiabroncsnyomás értékhez,
kövesse az alábbi eljárást:
1. Azonosítsa a hajtott tengely és a karosszéria típusát.
2. Határozza meg a motorazonosító kódot. Motoradatok 3 302.
3. Azonosítsa a vonatkozó gumiabroncsot.A gumiabroncs-táblázatok mutatják
az összes lehetséges gumiabroncs-
kombinációt 3 312.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában,
lásd a járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.
Soha ne lépje túl a gumiabroncson feltüntetett maximális
abroncsnyomást.
Ha gumiabroncs levegőnyomás- ellenőrző rendszerrel felszerelt
gépkocsin kell a levegőnyomást
csökkenteni vagy növelni, kapcsolja
ki a gyújtást. A gumiabroncsnyomás
beállítása után kapcsolja be a
gyújtást, és válassza ki megfelelő
beállítást a gumiabroncs-terhelés
oldalon a vezetői információs
központban, 3 115.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ a
gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs
tájékoztató címkén és a
gumiabroncs-levegőnyomás
táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C értéket jelent.
