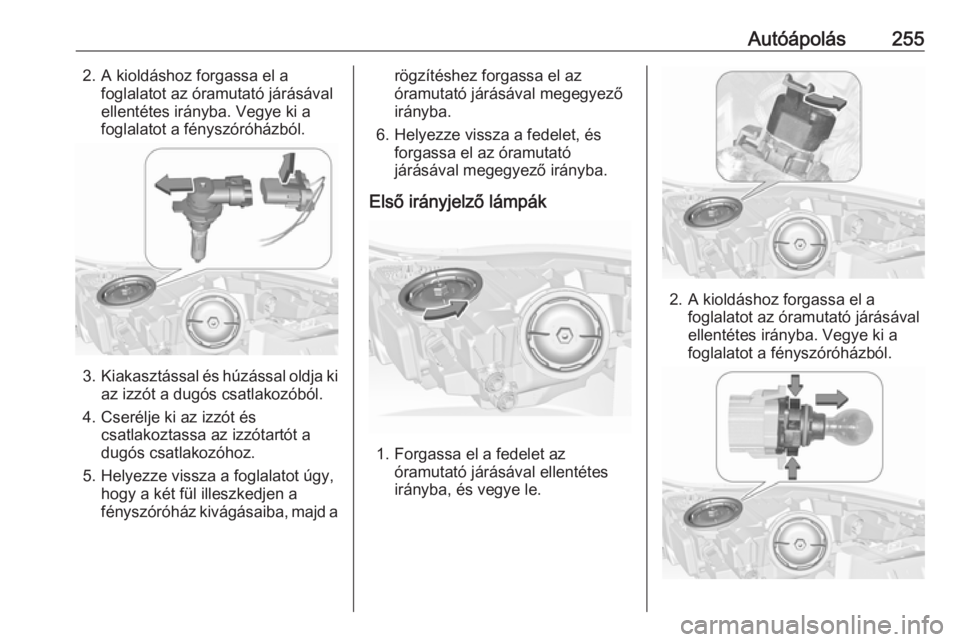

Autóápolás2552. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kiakasztással és húzással oldja ki
az izzót a dugós csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásávalellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.

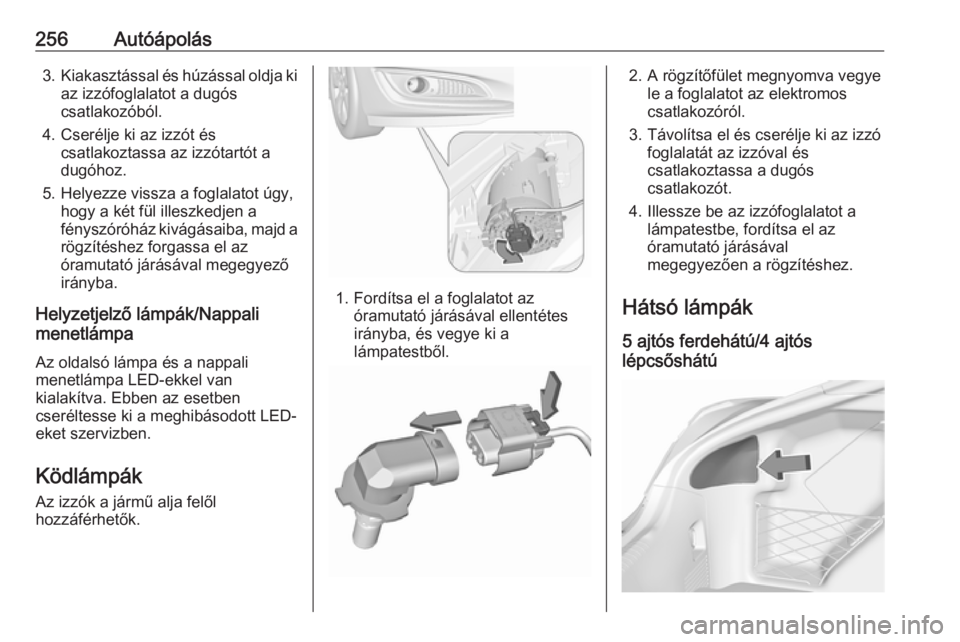

256Autóápolás3.Kiakasztással és húzással oldja ki
az izzófoglalatot a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen afényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Illessze be az izzófoglalatot a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően a rögzítéshez.
Hátsó lámpák
5 ajtós ferdehátú/4 ajtós
lépcsőshátú

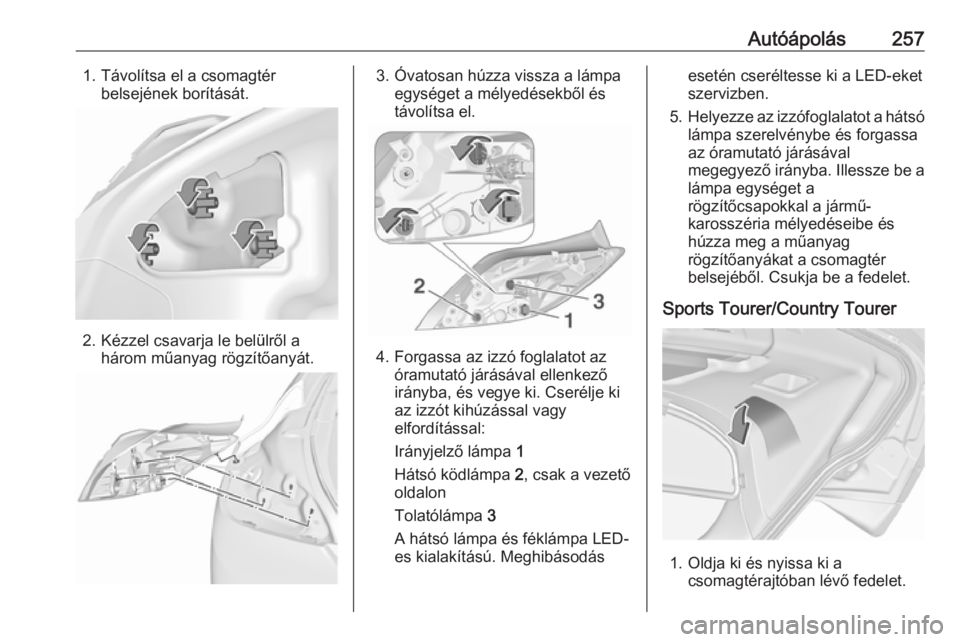

Autóápolás2571. Távolítsa el a csomagtérbelsejének borítását.
2. Kézzel csavarja le belülről ahárom műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót kihúzással vagy
elfordítással:
Irányjelző lámpa 1
Hátsó ködlámpa 2, csak a vezető
oldalon
Tolatólámpa 3
A hátsó lámpa és féklámpa LED-
es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Csukja be a fedelet.
Sports Tourer/Country Tourer
1. Oldja ki és nyissa ki a csomagtérajtóban lévő fedelet.

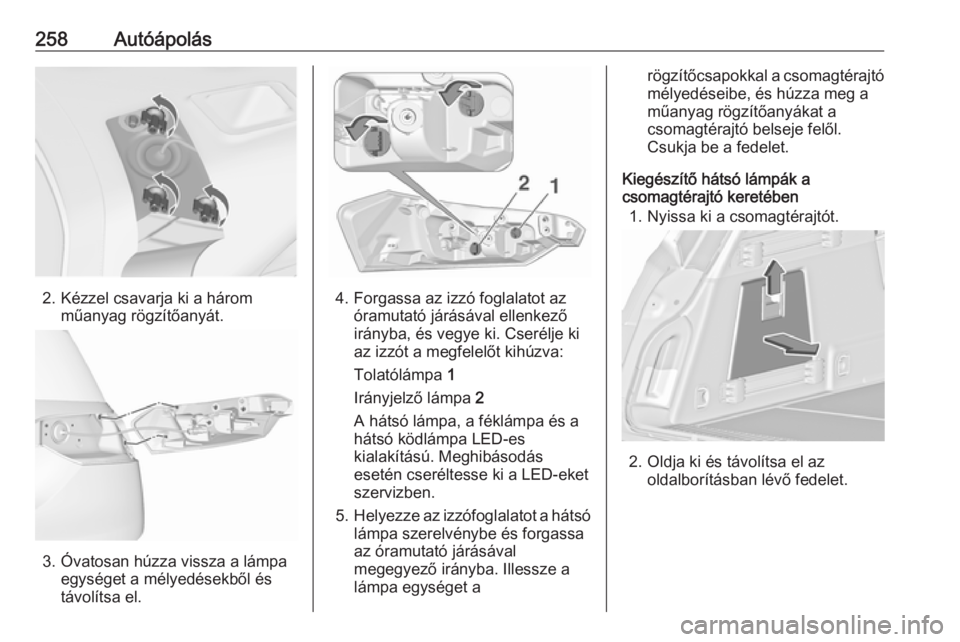

258Autóápolás
2. Kézzel csavarja ki a háromműanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Tolatólámpa 1
Irányjelző lámpa 2
A hátsó lámpa, a féklámpa és a
hátsó ködlámpa LED-es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze a lámpa egységet a
rögzítőcsapokkal a csomagtérajtó mélyedéseibe, és húzza meg a
műanyag rögzítőanyákat a
csomagtérajtó belseje felől.
Csukja be a fedelet.
Kiegészítő hátsó lámpák a
csomagtérajtó keretében
1. Nyissa ki a csomagtérajtót.
2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.

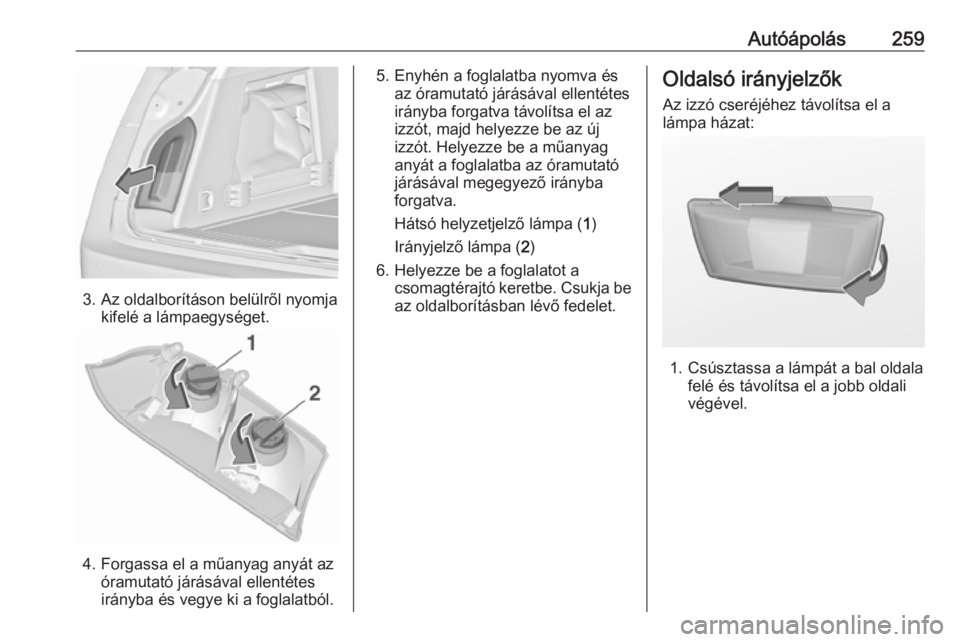

Autóápolás259
3. Az oldalborításon belülről nyomjakifelé a lámpaegységet.
4. Forgassa el a műanyag anyát azóramutató járásával ellentétes
irányba és vegye ki a foglalatból.
5. Enyhén a foglalatba nyomva és az óramutató járásával ellentétes
irányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót. Helyezze be a műanyag
anyát a foglalatba az óramutató
járásával megegyező irányba
forgatva.
Hátsó helyzetjelző lámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be a foglalatot a csomagtérajtó keretbe. Csukja be
az oldalborításban lévő fedelet.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.

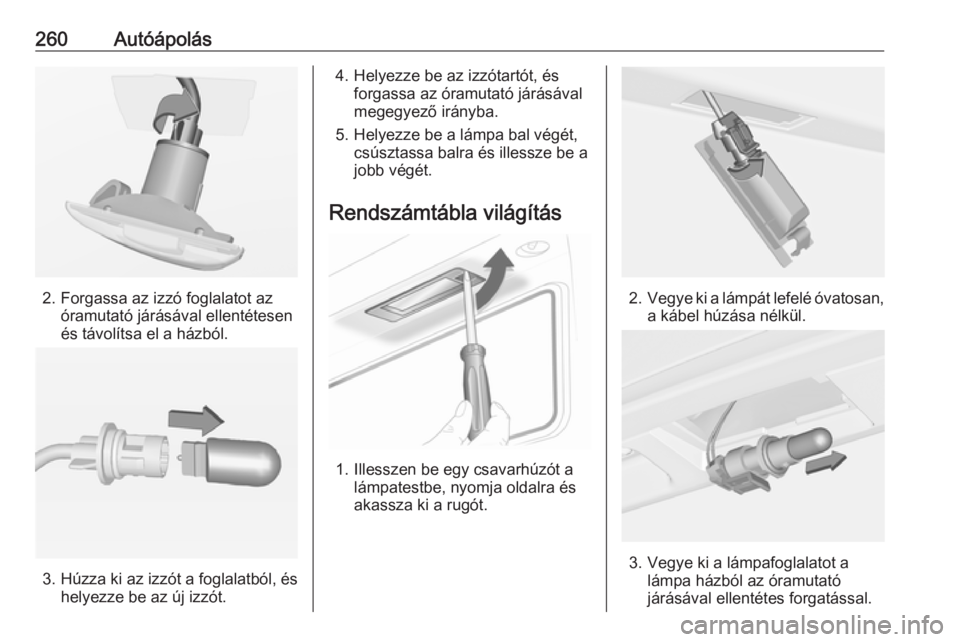

260Autóápolás
2. Forgassa az izzó foglalatot azóramutató járásával ellentétesen
és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a lámpatestbe, nyomja oldalra és
akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.

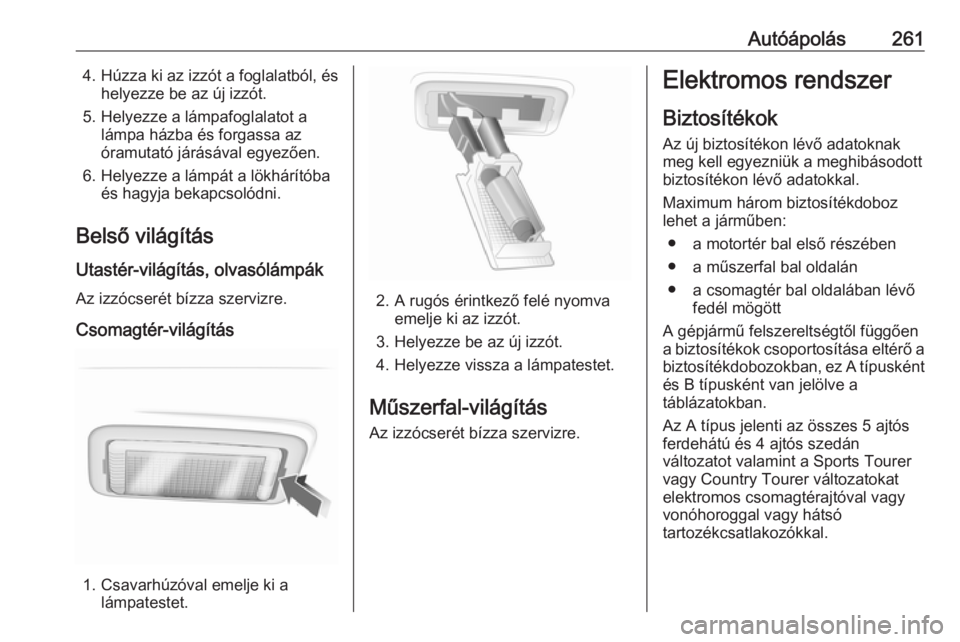

Autóápolás2614. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. A rugós érintkező felé nyomvaemelje ki az izzót.
3. Helyezze be az új izzót.
4. Helyezze vissza a lámpatestet.
Műszerfal-világítás Az izzócserét bízza szervizre.
Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Maximum három biztosítékdoboz
lehet a járműben:
● a motortér bal első részében● a műszerfal bal oldalán
● a csomagtér bal oldalában lévő fedél mögött
A gépjármű felszereltségtől függően
a biztosítékok csoportosítása eltérő a biztosítékdobozokban, ez A típusként
és B típusként van jelölve a
táblázatokban.
Az A típus jelenti az összes 5 ajtós
ferdehátú és 4 ajtós szedán
változatot valamint a Sports Tourer
vagy Country Tourer változatokat
elektromos csomagtérajtóval vagy
vonóhoroggal vagy hátsó
tartozékcsatlakozókkal.

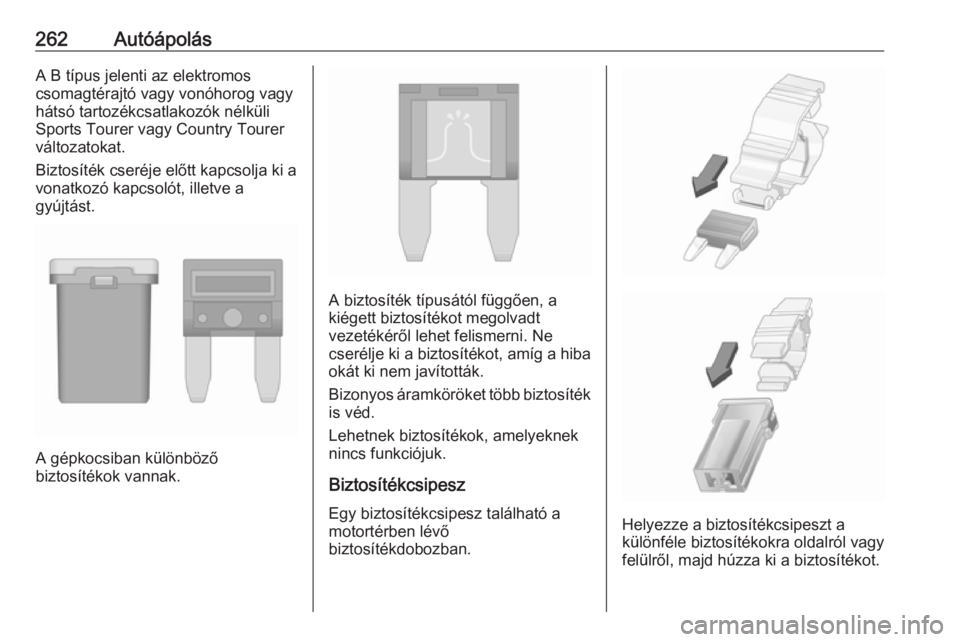

262AutóápolásA B típus jelenti az elektromos
csomagtérajtó vagy vonóhorog vagy
hátsó tartozékcsatlakozók nélküli
Sports Tourer vagy Country Tourer
változatokat.
Biztosíték cseréje előtt kapcsolja ki a vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
