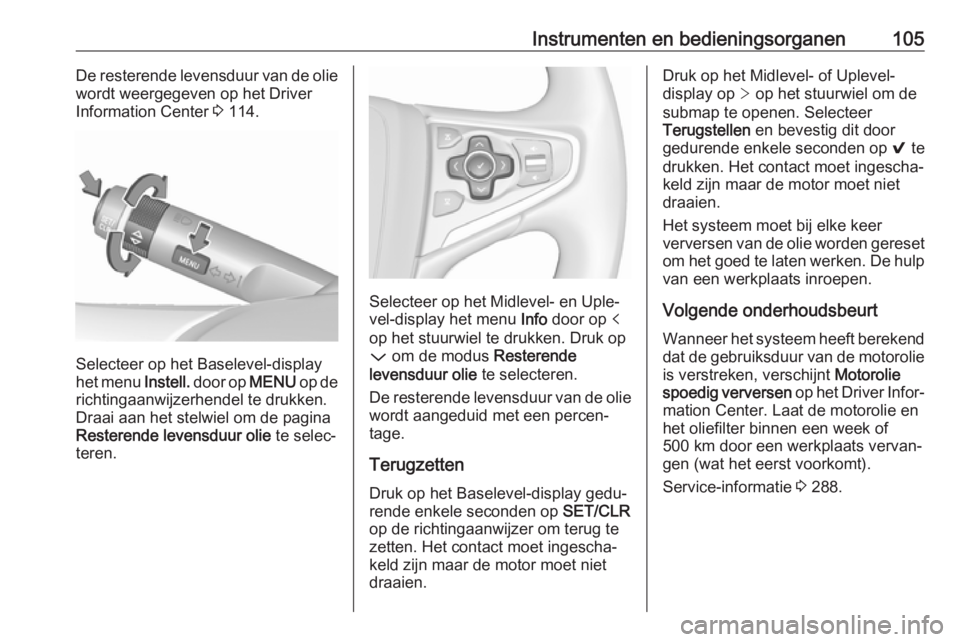

Instrumenten en bedieningsorganen105De resterende levensduur van de olie
wordt weergegeven op het Driver
Information Center 3 114.
Selecteer op het Baselevel-display
het menu Instell. door op MENU op de
richtingaanwijzerhendel te drukken.
Draai aan het stelwiel om de pagina
Resterende levensduur olie te selec‐
teren.
Selecteer op het Midlevel- en Uple‐
vel-display het menu Info door op p
op het stuurwiel te drukken. Druk op
P om de modus Resterende
levensduur olie te selecteren.
De resterende levensduur van de olie wordt aangeduid met een percen‐
tage.
Terugzetten Druk op het Baselevel-display gedu‐
rende enkele seconden op SET/CLR
op de richtingaanwijzer om terug te
zetten. Het contact moet ingescha‐
keld zijn maar de motor moet niet
draaien.
Druk op het Midlevel- of Uplevel-
display op > op het stuurwiel om de
submap te openen. Selecteer
Terugstellen en bevestig dit door
gedurende enkele seconden op 9 te
drukken. Het contact moet ingescha‐
keld zijn maar de motor moet niet
draaien.
Het systeem moet bij elke keer
verversen van de olie worden gereset
om het goed te laten werken. De hulp van een werkplaats inroepen.
Volgende onderhoudsbeurt
Wanneer het systeem heeft berekend dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Service-informatie 3 288.

108Instrumenten en bedieningsorganenBrandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐den worden mogelijk overschreden.
Bij dieselmotoren is reinigen van het
roetfilter wellicht niet mogelijk.
Onmiddellijk hulp van een werkplaats inroepen.Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk hulp van een werkplaats
inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de
koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 244.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het
contact is ingeschakeld 3 182.
Pedaal intrappen - brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te
zetten 3 182.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 167.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 165.
Op het Midlevel- en Uplevel-display
verschijnt het bericht Pedaal intrap‐
pen op het bestuurdersinformatiedis‐
play 3 123.
Elektrische handrem
m brandt of knippert rood.
Brandt Elektrische handrem is aangetrokken
3 182.

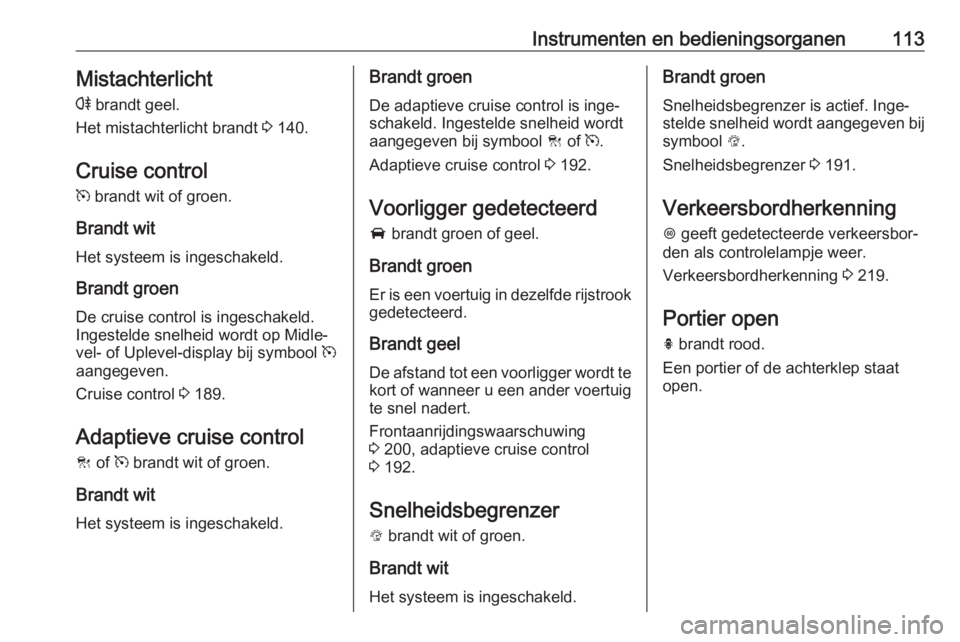

Instrumenten en bedieningsorganen113Mistachterlicht
r brandt geel.
Het mistachterlicht brandt 3 140.
Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen De cruise control is ingeschakeld.Ingestelde snelheid wordt op Midle‐ vel- of Uplevel-display bij symbool m
aangegeven.
Cruise control 3 189.
Adaptieve cruise control
C of m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.Brandt groen De adaptieve cruise control is inge‐
schakeld. Ingestelde snelheid wordt
aangegeven bij symbool C of m.
Adaptieve cruise control 3 192.
Voorligger gedetecteerd A brandt groen of geel.
Brandt groen Er is een voertuig in dezelfde rijstrookgedetecteerd.
Brandt geel
De afstand tot een voorligger wordt te kort of wanneer u een ander voertuig
te snel nadert.
Frontaanrijdingswaarschuwing
3 200, adaptieve cruise control
3 192.
Snelheidsbegrenzer L brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.Brandt groen
Snelheidsbegrenzer is actief. Inge‐
stelde snelheid wordt aangegeven bij
symbool L.
Snelheidsbegrenzer 3 191.
Verkeersbordherkenning
L geeft gedetecteerde verkeersbor‐
den als controlelampje weer.
Verkeersbordherkenning 3 219.
Portier open h brandt rood.
Een portier of de achterklep staat
open.

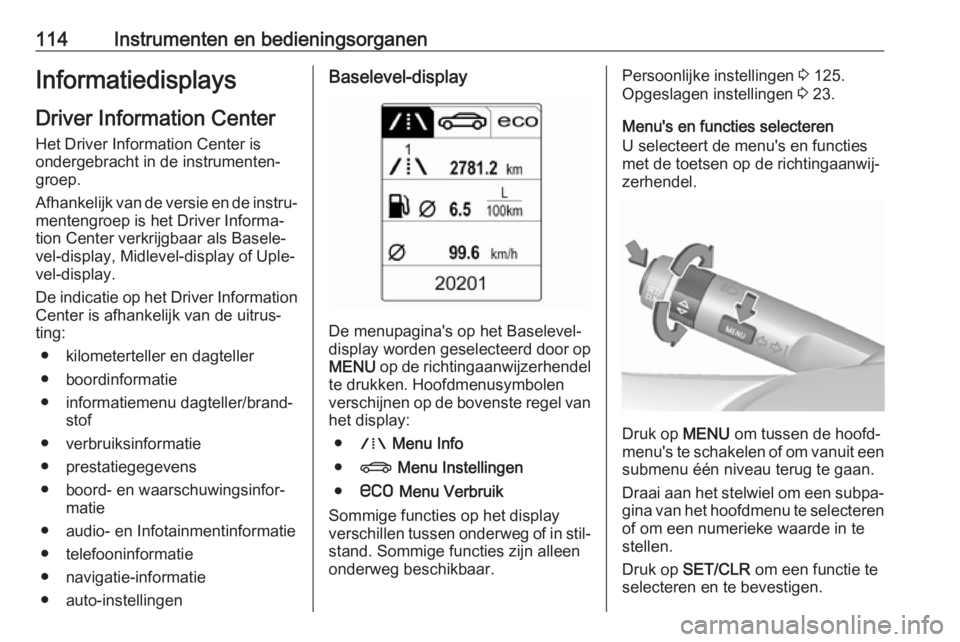

114Instrumenten en bedieningsorganenInformatiedisplaysDriver Information Center
Het Driver Information Center is
ondergebracht in de instrumenten‐
groep.
Afhankelijk van de versie en de instru‐
mentengroep is het Driver Informa‐
tion Center verkrijgbaar als Basele‐
vel-display, Midlevel-display of Uple‐
vel-display.
De indicatie op het Driver Information Center is afhankelijk van de uitrus‐
ting:
● kilometerteller en dagteller
● boordinformatie
● informatiemenu dagteller/brand‐ stof
● verbruiksinformatie
● prestatiegegevens
● boord- en waarschuwingsinfor‐ matie
● audio- en Infotainmentinformatie
● telefooninformatie
● navigatie-informatie
● auto-instellingenBaselevel-display
De menupagina's op het Baselevel-
display worden geselecteerd door op
MENU op de richtingaanwijzerhendel
te drukken. Hoofdmenusymbolen
verschijnen op de bovenste regel van het display:
● W Menu Info
● X Menu Instellingen
● s Menu Verbruik
Sommige functies op het display
verschillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen onderweg beschikbaar.
Persoonlijke instellingen 3 125.
Opgeslagen instellingen 3 23.
Menu's en functies selecteren
U selecteert de menu's en functies met de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om tussen de hoofd‐
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een subpa‐ gina van het hoofdmenu te selecteren
of om een numerieke waarde in te
stellen.
Druk op SET/CLR om een functie te
selecteren en te bevestigen.

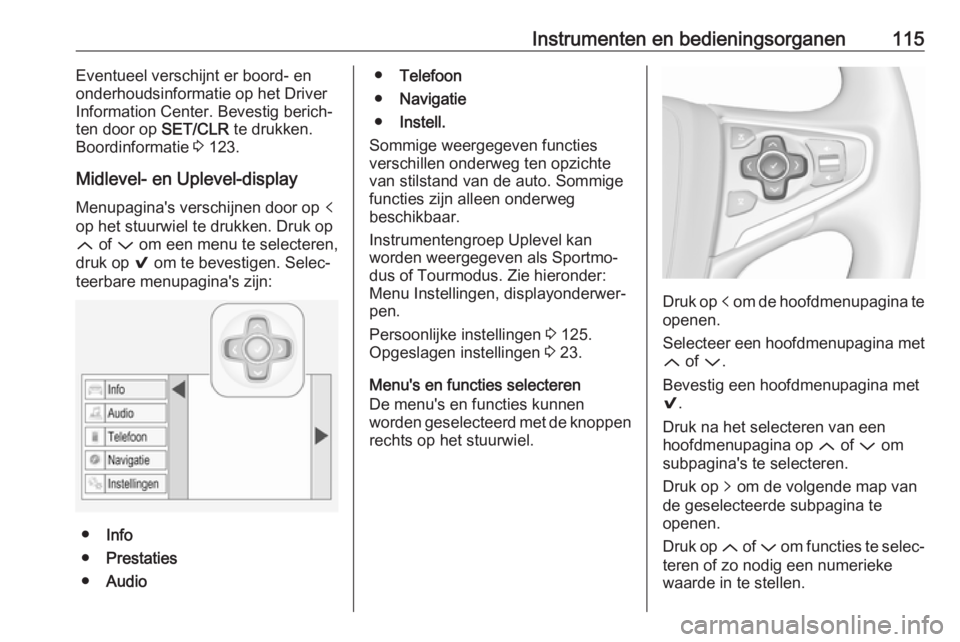

Instrumenten en bedieningsorganen115Eventueel verschijnt er boord- en
onderhoudsinformatie op het Driver Information Center. Bevestig berich‐
ten door op SET/CLR te drukken.
Boordinformatie 3 123.
Midlevel- en Uplevel-display
Menupagina's verschijnen door op p
op het stuurwiel te drukken. Druk op Q of P om een menu te selecteren,
druk op 9 om te bevestigen. Selec‐
teerbare menupagina's zijn:
● Info
● Prestaties
● Audio
●Telefoon
● Navigatie
● Instell.
Sommige weergegeven functies
verschillen onderweg ten opzichte
van stilstand van de auto. Sommige
functies zijn alleen onderweg
beschikbaar.
Instrumentengroep Uplevel kan
worden weergegeven als Sportmo‐
dus of Tourmodus. Zie hieronder:
Menu Instellingen, displayonderwer‐
pen.
Persoonlijke instellingen 3 125.
Opgeslagen instellingen 3 23.
Menu's en functies selecteren
De menu's en functies kunnen
worden geselecteerd met de knoppen
rechts op het stuurwiel.
Druk op p om de hoofdmenupagina te
openen.
Selecteer een hoofdmenupagina met Q of P.
Bevestig een hoofdmenupagina met
9 .
Druk na het selecteren van een
hoofdmenupagina op Q of P om
subpagina's te selecteren.
Druk op q om de volgende map van
de geselecteerde subpagina te
openen.
Druk op Q of P om functies te selec‐
teren of zo nodig een numerieke
waarde in te stellen.

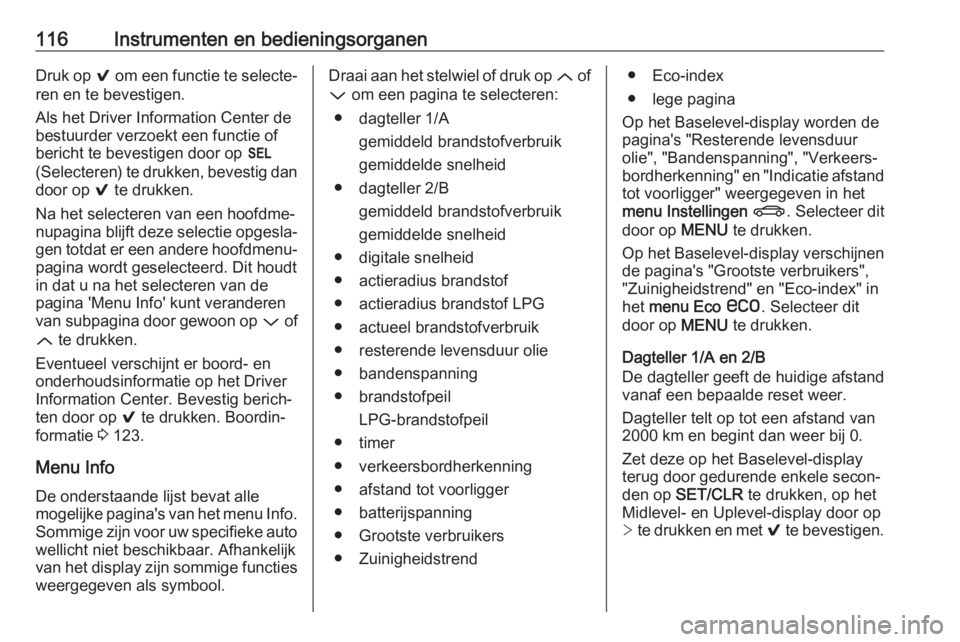

116Instrumenten en bedieningsorganenDruk op 9 om een functie te selecte‐
ren en te bevestigen.
Als het Driver Information Center de
bestuurder verzoekt een functie of
bericht te bevestigen door op H
(Selecteren) te drukken, bevestig dan door op 9 te drukken.
Na het selecteren van een hoofdme‐
nupagina blijft deze selectie opgesla‐ gen totdat er een andere hoofdmenu‐ pagina wordt geselecteerd. Dit houdt
in dat u na het selecteren van de
pagina 'Menu Info' kunt veranderen
van subpagina door gewoon op P of
Q te drukken.
Eventueel verschijnt er boord- en onderhoudsinformatie op het DriverInformation Center. Bevestig berich‐
ten door op 9 te drukken. Boordin‐
formatie 3 123.
Menu Info De onderstaande lijst bevat alle
mogelijke pagina's van het menu Info. Sommige zijn voor uw specifieke auto
wellicht niet beschikbaar. Afhankelijk
van het display zijn sommige functies weergegeven als symbool.Draai aan het stelwiel of druk op Q of
P om een pagina te selecteren:
● dagteller 1/A gemiddeld brandstofverbruik
gemiddelde snelheid
● dagteller 2/B gemiddeld brandstofverbruik
gemiddelde snelheid
● digitale snelheid
● actieradius brandstof
● actieradius brandstof LPG
● actueel brandstofverbruik
● resterende levensduur olie
● bandenspanning
● brandstofpeil LPG-brandstofpeil
● timer
● verkeersbordherkenning ● afstand tot voorligger
● batterijspanning
● Grootste verbruikers
● Zuinigheidstrend● Eco-index
● lege pagina
Op het Baselevel-display worden de
pagina's "Resterende levensduur
olie", "Bandenspanning", "Verkeers‐
bordherkenning" en "Indicatie afstand
tot voorligger" weergegeven in het
menu Instellingen X . Selecteer dit
door op MENU te drukken.
Op het Baselevel-display verschijnen de pagina's "Grootste verbruikers",
"Zuinigheidstrend" en "Eco-index" in
het menu Eco s . Selecteer dit
door op MENU te drukken.
Dagteller 1/A en 2/B
De dagteller geeft de huidige afstand
vanaf een bepaalde reset weer.
Dagteller telt op tot een afstand van
2000 km en begint dan weer bij 0.
Zet deze op het Baselevel-display
terug door gedurende enkele secon‐
den op SET/CLR te drukken, op het
Midlevel- en Uplevel-display door op
> te drukken en met 9 te bevestigen.

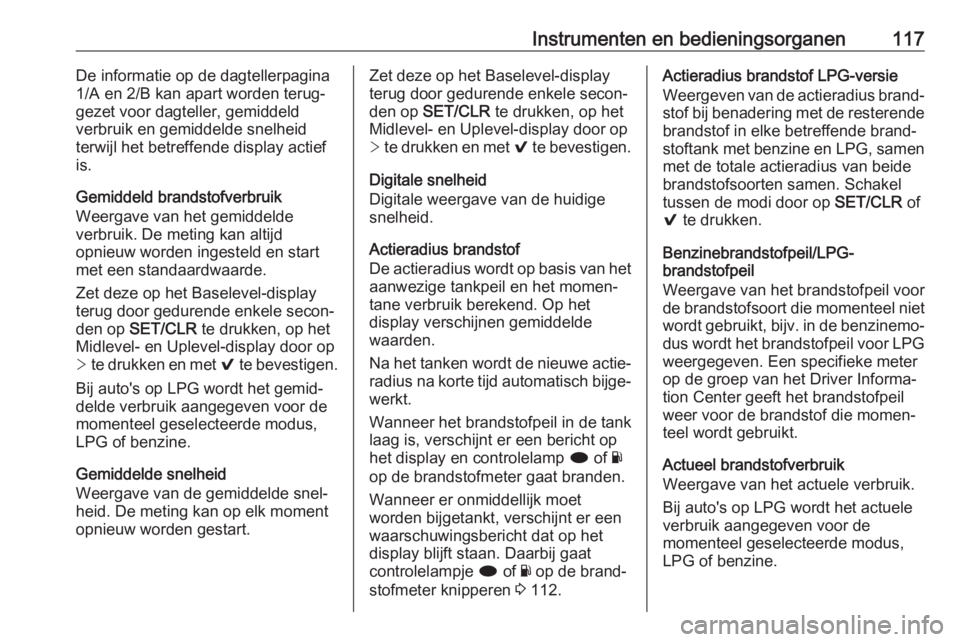

Instrumenten en bedieningsorganen117De informatie op de dagtellerpagina
1/A en 2/B kan apart worden terug‐ gezet voor dagteller, gemiddeld
verbruik en gemiddelde snelheid
terwijl het betreffende display actief
is.
Gemiddeld brandstofverbruik
Weergave van het gemiddelde
verbruik. De meting kan altijd
opnieuw worden ingesteld en start
met een standaardwaarde.
Zet deze op het Baselevel-display
terug door gedurende enkele secon‐ den op SET/CLR te drukken, op het
Midlevel- en Uplevel-display door op > te drukken en met 9 te bevestigen.
Bij auto's op LPG wordt het gemid‐
delde verbruik aangegeven voor de
momenteel geselecteerde modus,
LPG of benzine.
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting kan op elk moment opnieuw worden gestart.Zet deze op het Baselevel-display
terug door gedurende enkele secon‐
den op SET/CLR te drukken, op het
Midlevel- en Uplevel-display door op
> te drukken en met 9 te bevestigen.
Digitale snelheid
Digitale weergave van de huidige
snelheid.
Actieradius brandstof
De actieradius wordt op basis van het aanwezige tankpeil en het momen‐
tane verbruik berekend. Op het
display verschijnen gemiddelde
waarden.
Na het tanken wordt de nieuwe actie‐
radius na korte tijd automatisch bijge‐ werkt.
Wanneer het brandstofpeil in de tank
laag is, verschijnt er een bericht op
het display en controlelamp i of Y
op de brandstofmeter gaat branden.
Wanneer er onmiddellijk moet
worden bijgetankt, verschijnt er een
waarschuwingsbericht dat op het
display blijft staan. Daarbij gaat
controlelampje i of Y op de brand‐
stofmeter knipperen 3 112.Actieradius brandstof LPG-versie
Weergeven van de actieradius brand‐
stof bij benadering met de resterende
brandstof in elke betreffende brand‐
stoftank met benzine en LPG, samen met de totale actieradius van beide
brandstofsoorten samen. Schakel
tussen de modi door op SET/CLR of
9 te drukken.
Benzinebrandstofpeil/LPG- brandstofpeil
Weergave van het brandstofpeil voor
de brandstofsoort die momenteel niet
wordt gebruikt, bijv. in de benzinemo‐
dus wordt het brandstofpeil voor LPG weergegeven. Een specifieke meter
op de groep van het Driver Informa‐
tion Center geeft het brandstofpeil
weer voor de brandstof die momen‐
teel wordt gebruikt.
Actueel brandstofverbruik
Weergave van het actuele verbruik.
Bij auto's op LPG wordt het actuele
verbruik aangegeven voor de
momenteel geselecteerde modus,
LPG of benzine.

118Instrumenten en bedieningsorganenResterende levensduur olie
Geeft een schatting van de levens‐
duur van de olie. Het getal in % staat
voor de resterende levensduur van
de olie 3 104.
Bandenspanning
Controleert de bandenspanning van
alle banden onderweg 3 267.
Timer
Druk voor starten en stoppen op 9.
Druk voor terugzetten op > en beves‐
tig Terugzetten.
Verkeersbordherkenning
Geeft de waargenomen verkeersbor‐
den tijdens het huidige traject weer
3 219.
Afstand tot voorligger
Geeft de afstand tot een rijdende
voorligger weer 3 204. Als de adap‐
tieve cruise control actief is, geeft
deze pagina in plaats daarvan de
ingestelde afstand tot voorligger
weer.
Batterijspanning
Geeft de accuspanning weer.Grootste verbruikers
Lijst met grootste momenteel inge‐
schakelde comfortgebruikers
verschijnt in aflopende volgorde. De
mogelijke brandstofbesparing wordt
aangegeven.
Onder bepaalde omstandigheden
activeert de motor de achterruitver‐
warming automatisch om de motor
zwaarder te belasten. In dat geval wordt de achterruitverwarming
aangeduid als een van de grootste
verbruikers, zonder dat de bestuurder
deze heeft geactiveerd.
Zuinigheidstrend
Toont de ontwikkeling van het gemid‐
delde verbruik over een afstand van
50 km. Gevulde segmenten tonen het
verbruik in stappen van 5 km en laten de gevolgen van de terreingesteld‐
heid of het rijgedrag op het brandstof‐ verbruik zien.
Eco-index
Het huidige brandstofverbruik
verschijnt op een segmentendisplay.
Pas voor een zuinige rijstijl de rijstijl
zodanig aan dat de gevulde segmen‐ ten binnen de Eco-zone blijven. Hoemeer segmenten er gevuld zijn, hoe
hoger het brandstofverbruik. Tegelij‐
kertijd wordt de verbruikswaarde
weergegeven.
Schakelaanduiding : Op het Basele‐
vel-display wordt de huidige versnel‐ ling in een pijltje aangegeven. Het
cijfer erboven geeft aan dat de
bestuurder omwille van het brandstof‐ verbruik moet opschakelen.
Lege pagina
Geeft een lege pagina zonder enige
informatie weer.
Menu prestaties
Het menu Prestaties is alleen
beschikbaar op het Uplevel-display.
De onderstaande lijst bevat alle
mogelijke pagina's van het menu
Prestaties. Sommige zijn voor uw
specifieke auto wellicht niet beschik‐
baar.
Druk op Q of P om een pagina te
selecteren:
● olietemperatuur
● oliedruk
● batterijspanning
