Schowki63Montaż tylnych świateł
Wyjąć z otworu najpierw tylne (1), a
następnie przednie ( 2) światło tylne.
Otworzyć całkowicie wspornik z tyłu
lampy tylnej, tak aby się zablokował.
Nacisnąć dźwignię mocującą w dół i
wcisnąć wspornik lampy do uchwytu, tak aby się zablokował.
Wykonać tę procedurę dla obu lamp.
Sprawdzić, czy przewody i lampy
zostały prawidłowo umiejscowione i
zamocowane.

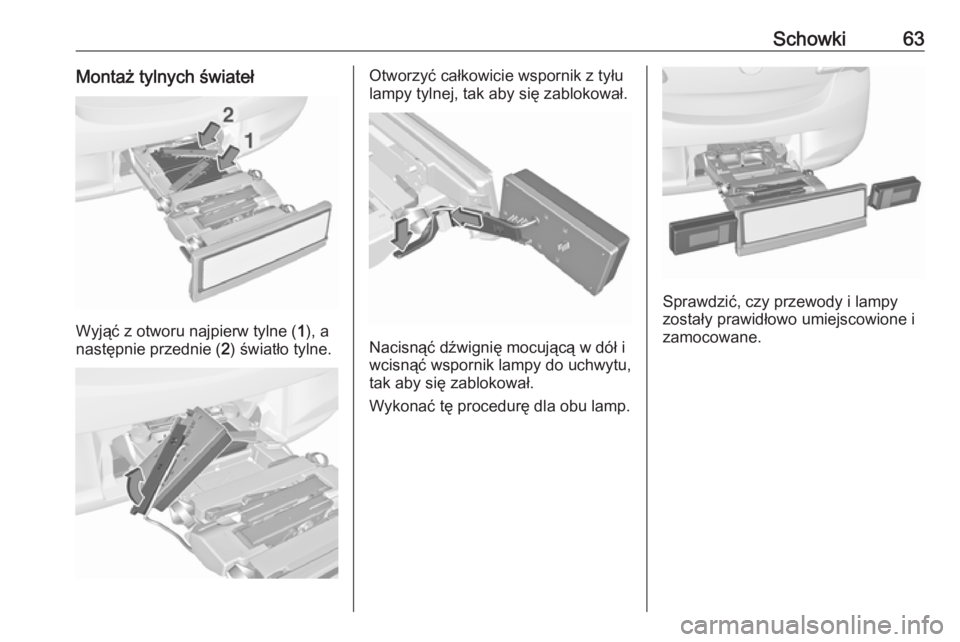

64SchowkiZablokowanie tylnego systemu
transportowego
Obrócić do oporu najpierw lewą ( 1), a
następnie prawą ( 2) dźwignię
mocującą. Obie dźwignie mocujące muszą być zwrócone w tył, w
przeciwnym razie bezpieczeństwo
systemu nie jest zagwarantowane.
Uwaga
Zamknąć klapę tylną.

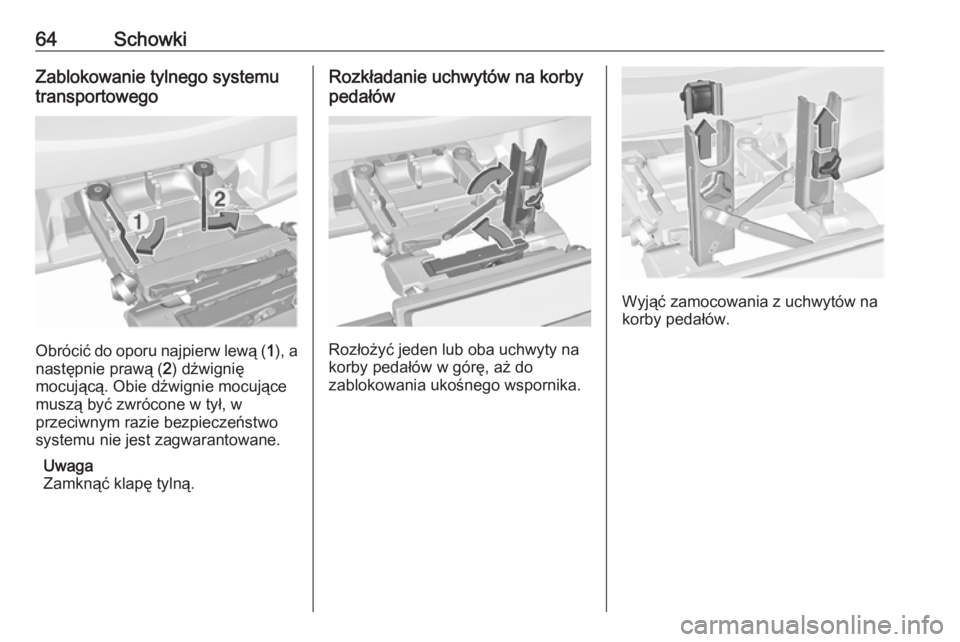

Rozkładanie uchwytów na korby
pedałów
Rozłożyć jeden lub oba uchwyty na
korby pedałów w górę, aż do
zablokowania ukośnego wspornika.
Wyjąć zamocowania z uchwytów na
korby pedałów.

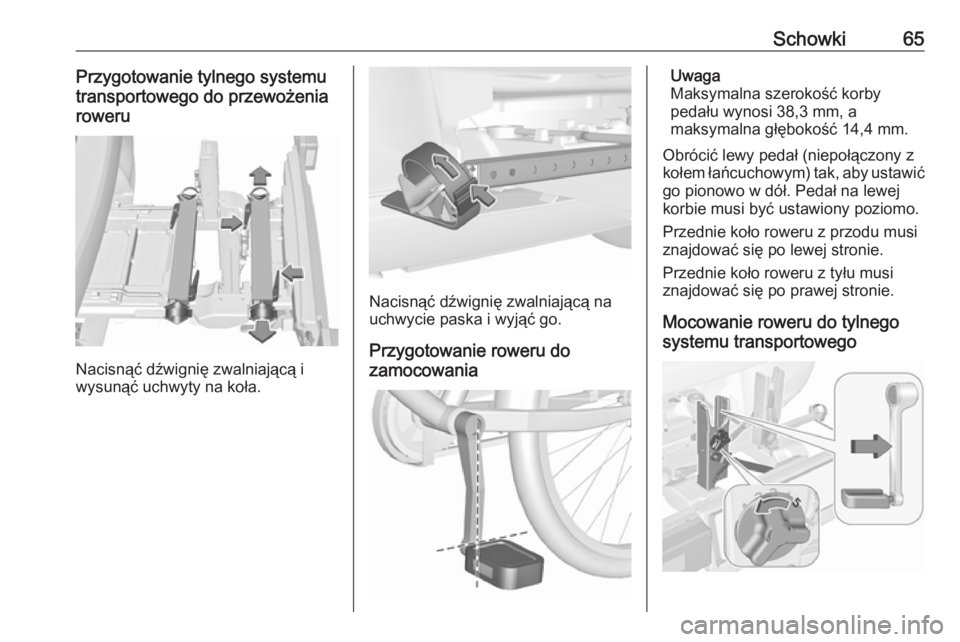

Schowki65Przygotowanie tylnego systemu
transportowego do przewożenia
roweru
Nacisnąć dźwignię zwalniającą i
wysunąć uchwyty na koła.
Nacisnąć dźwignię zwalniającą na
uchwycie paska i wyjąć go.
Przygotowanie roweru do
zamocowania
Uwaga
Maksymalna szerokość korby
pedału wynosi 38,3 mm, a
maksymalna głębokość 14,4 mm.
Obrócić lewy pedał (niepołączony z
kołem łańcuchowym) tak, aby ustawić go pionowo w dół. Pedał na lewej
korbie musi być ustawiony poziomo.
Przednie koło roweru z przodu musi
znajdować się po lewej stronie.
Przednie koło roweru z tyłu musi
znajdować się po prawej stronie.
Mocowanie roweru do tylnego
systemu transportowego

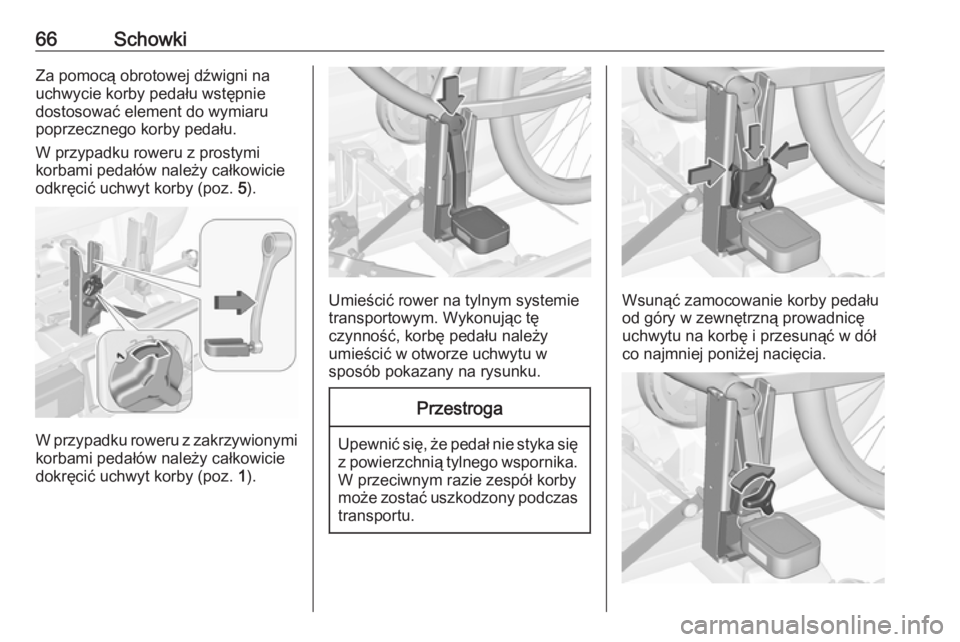

66SchowkiZa pomocą obrotowej dźwigni na
uchwycie korby pedału wstępnie
dostosować element do wymiaru
poprzecznego korby pedału.
W przypadku roweru z prostymi
korbami pedałów należy całkowicie
odkręcić uchwyt korby (poz. 5).
W przypadku roweru z zakrzywionymi
korbami pedałów należy całkowicie
dokręcić uchwyt korby (poz. 1).
Umieścić rower na tylnym systemie
transportowym. Wykonując tę
czynność, korbę pedału należy
umieścić w otworze uchwytu w
sposób pokazany na rysunku.
Przestroga
Upewnić się, że pedał nie styka się z powierzchnią tylnego wspornika.
W przeciwnym razie zespół korby
może zostać uszkodzony podczas transportu.
Wsunąć zamocowanie korby pedału
od góry w zewnętrzną prowadnicę
uchwytu na korbę i przesunąć w dół
co najmniej poniżej nacięcia.

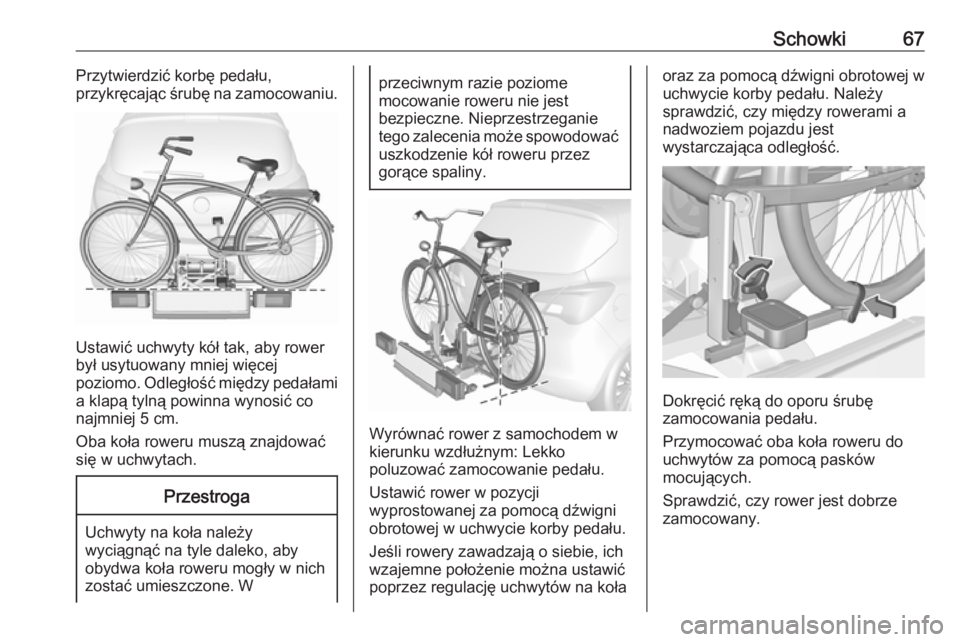

Schowki67Przytwierdzić korbę pedału,
przykręcając śrubę na zamocowaniu.
Ustawić uchwyty kół tak, aby rower
był usytuowany mniej więcej
poziomo. Odległość między pedałami a klapą tylną powinna wynosić co
najmniej 5 cm.
Oba koła roweru muszą znajdować
się w uchwytach.
Przestroga
Uchwyty na koła należy
wyciągnąć na tyle daleko, aby
obydwa koła roweru mogły w nich
zostać umieszczone. W
przeciwnym razie poziome
mocowanie roweru nie jest
bezpieczne. Nieprzestrzeganie
tego zalecenia może spowodować uszkodzenie kół roweru przez
gorące spaliny.
Wyrównać rower z samochodem w
kierunku wzdłużnym: Lekko
poluzować zamocowanie pedału.
Ustawić rower w pozycji
wyprostowanej za pomocą dźwigni obrotowej w uchwycie korby pedału.
Jeśli rowery zawadzają o siebie, ich
wzajemne położenie można ustawić
poprzez regulację uchwytów na koła
oraz za pomocą dźwigni obrotowej w
uchwycie korby pedału. Należy
sprawdzić, czy między rowerami a
nadwoziem pojazdu jest
wystarczająca odległość.
Dokręcić ręką do oporu śrubę
zamocowania pedału.
Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
Sprawdzić, czy rower jest dobrze
zamocowany.

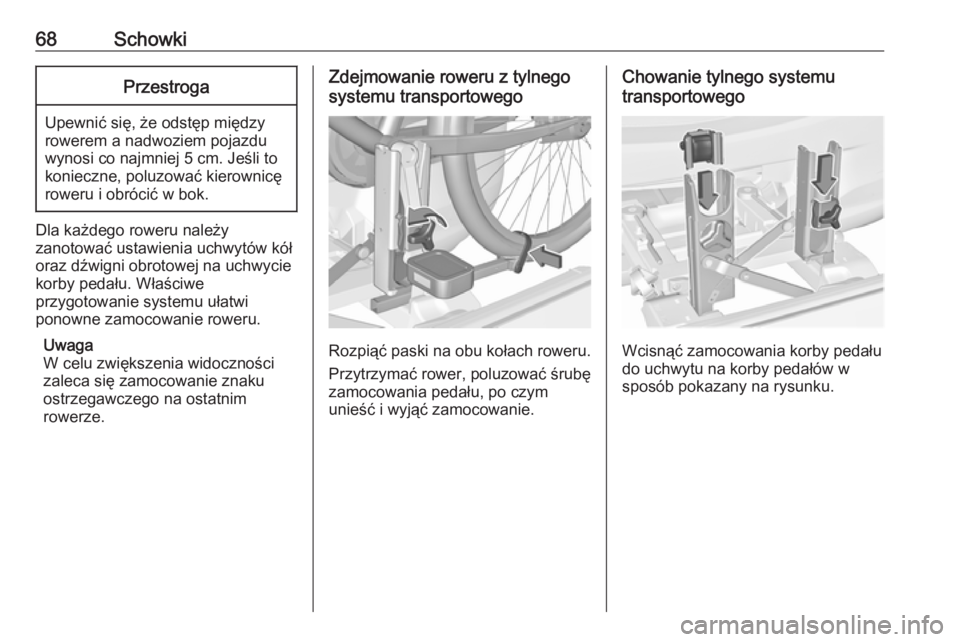

68SchowkiPrzestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Dla każdego roweru należy
zanotować ustawienia uchwytów kół
oraz dźwigni obrotowej na uchwycie
korby pedału. Właściwe
przygotowanie systemu ułatwi
ponowne zamocowanie roweru.
Uwaga
W celu zwiększenia widoczności
zaleca się zamocowanie znaku
ostrzegawczego na ostatnim
rowerze.
Zdejmowanie roweru z tylnego
systemu transportowego
Rozpiąć paski na obu kołach roweru.
Przytrzymać rower, poluzować śrubę
zamocowania pedału, po czym
unieść i wyjąć zamocowanie.
Chowanie tylnego systemu
transportowego
Wcisnąć zamocowania korby pedału
do uchwytu na korby pedałów w
sposób pokazany na rysunku.

Schowki69

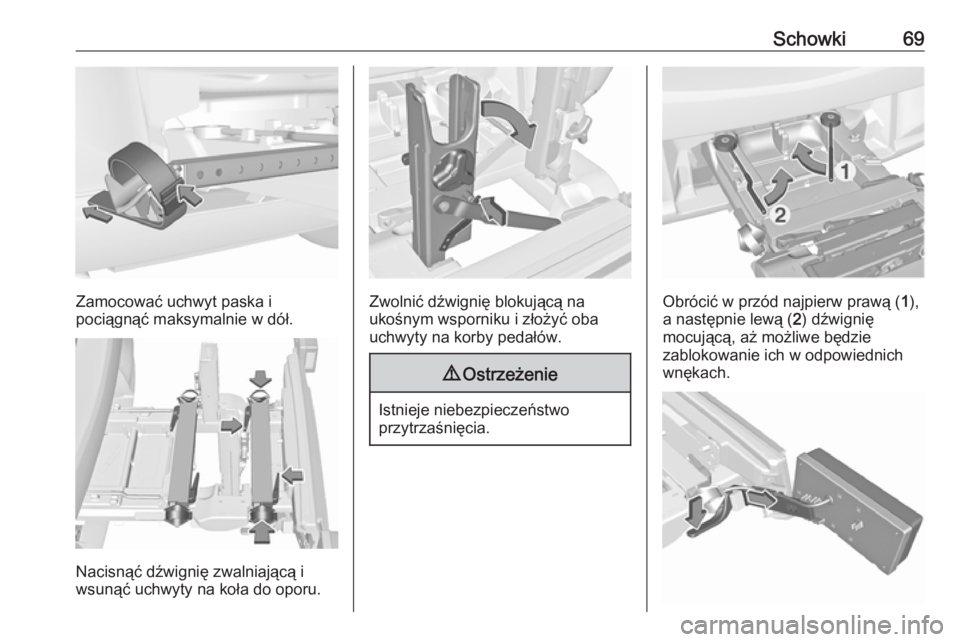

Zamocować uchwyt paska i
pociągnąć maksymalnie w dół.
Nacisnąć dźwignię zwalniającą i
wsunąć uchwyty na koła do oporu.
Zwolnić dźwignię blokującą na
ukośnym wsporniku i złożyć oba
uchwyty na korby pedałów.
9 Ostrzeżenie
Istnieje niebezpieczeństwo
przytrzaśnięcia.
Obrócić w przód najpierw prawą ( 1),
a następnie lewą ( 2) dźwignię
mocującą, aż możliwe będzie
zablokowanie ich w odpowiednich
wnękach.

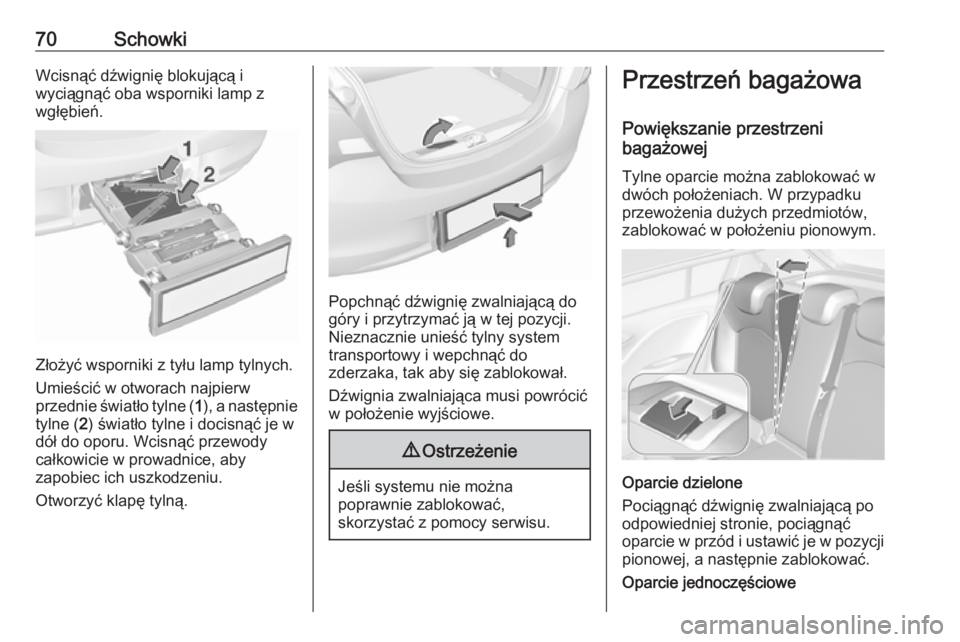

70SchowkiWcisnąć dźwignię blokującą i
wyciągnąć oba wsporniki lamp z
wgłębień.
Złożyć wsporniki z tyłu lamp tylnych.
Umieścić w otworach najpierw
przednie światło tylne ( 1), a następnie
tylne ( 2) światło tylne i docisnąć je w
dół do oporu. Wcisnąć przewody
całkowicie w prowadnice, aby
zapobiec ich uszkodzeniu.
Otworzyć klapę tylną.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Powiększanie przestrzeni
bagażowej
Tylne oparcie można zablokować w
dwóch położeniach. W przypadku
przewożenia dużych przedmiotów,
zablokować w położeniu pionowym.
Oparcie dzielone
Pociągnąć dźwignię zwalniającą po
odpowiedniej stronie, pociągnąć oparcie w przód i ustawić je w pozycji
pionowej, a następnie zablokować.
Oparcie jednoczęściowe
