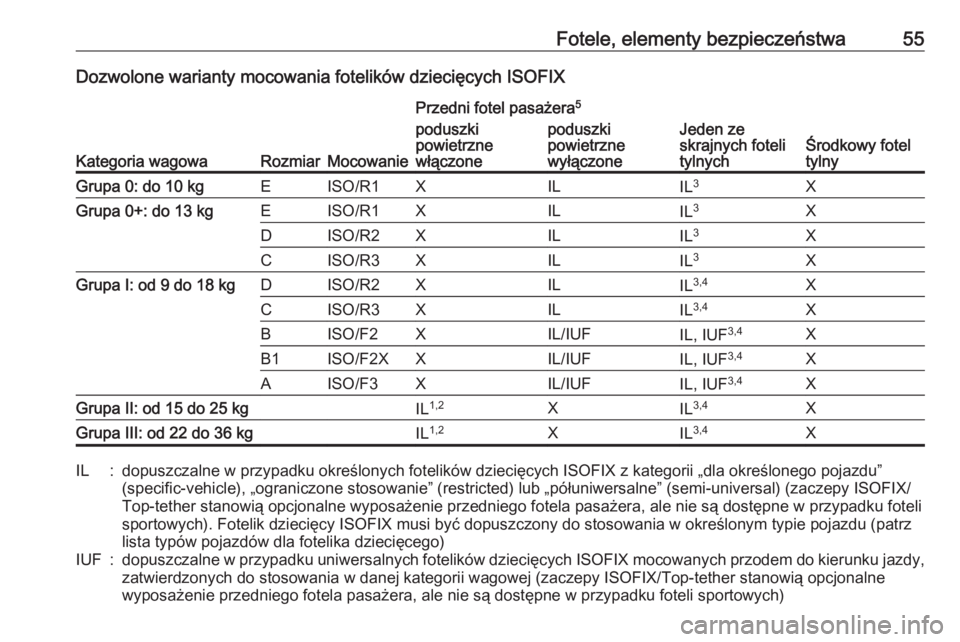

Fotele, elementy bezpieczeństwa55Dozwolone warianty mocowania fotelików dziecięcych ISOFIX
Kategoria wagowaRozmiarMocowanie
Przedni fotel pasażera5
Jeden ze
skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kgEISO/R1XILIL 3XGrupa 0+: do 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL 3XGrupa I: od 9 do 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XGrupa II: od 15 do 25 kgIL1,2XIL3,4XGrupa III: od 22 do 36 kgIL1,2XIL 3,4XIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal) (zaczepy ISOFIX/
Top-tether stanowią opcjonalne wyposażenie przedniego fotela pasażera, ale nie są dostępne w przypadku foteli
sportowych). Fotelik dziecięcy ISOFIX musi być dopuszczony do stosowania w określonym typie pojazdu (patrz
lista typów pojazdów dla fotelika dziecięcego)IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej (zaczepy ISOFIX/Top-tether stanowią opcjonalne
wyposażenie przedniego fotela pasażera, ale nie są dostępne w przypadku foteli sportowych)

56Fotele, elementy bezpieczeństwaX:brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego, by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:ustawić odpowiednie oparcie w skrajnym tylnym położeniu 3 70, wyregulować w niezbędnym stopniu odpowiedni
zagłówek lub w razie potrzeby wymontować 3 375:zaczepy ISOFIX/Top-tether stanowią opcjonalne wyposażenie przedniego fotela pasażera (nie są dostępne w
przypadku foteli sportowych)
Rozmiar i typ fotelika ISOFIX
A - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

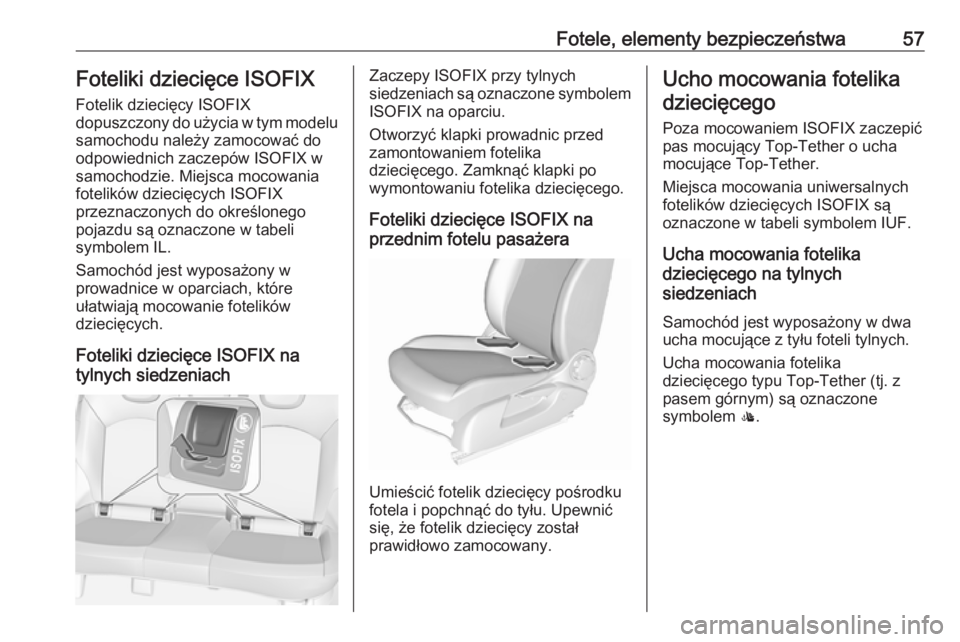

Fotele, elementy bezpieczeństwa57Foteliki dziecięce ISOFIXFotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu
samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Samochód jest wyposażony w
prowadnice w oparciach, które
ułatwiają mocowanie fotelików
dziecięcych.
Foteliki dziecięce ISOFIX na
tylnych siedzeniachZaczepy ISOFIX przy tylnych
siedzeniach są oznaczone symbolem ISOFIX na oparciu.
Otworzyć klapki prowadnic przed zamontowaniem fotelika
dziecięcego. Zamknąć klapki po
wymontowaniu fotelika dziecięcego.
Foteliki dziecięce ISOFIX na
przednim fotelu pasażera
Umieścić fotelik dziecięcy pośrodku
fotela i popchnąć do tyłu. Upewnić
się, że fotelik dziecięcy został
prawidłowo zamocowany.
Ucho mocowania fotelika
dziecięcego
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.
Ucha mocowania fotelika
dziecięcego na tylnych
siedzeniach
Samochód jest wyposażony w dwa
ucha mocujące z tyłu foteli tylnych.
Ucha mocowania fotelika
dziecięcego typu Top-Tether (tj. z
pasem górnym) są oznaczone
symbolem :.

58Fotele, elementy bezpieczeństwa

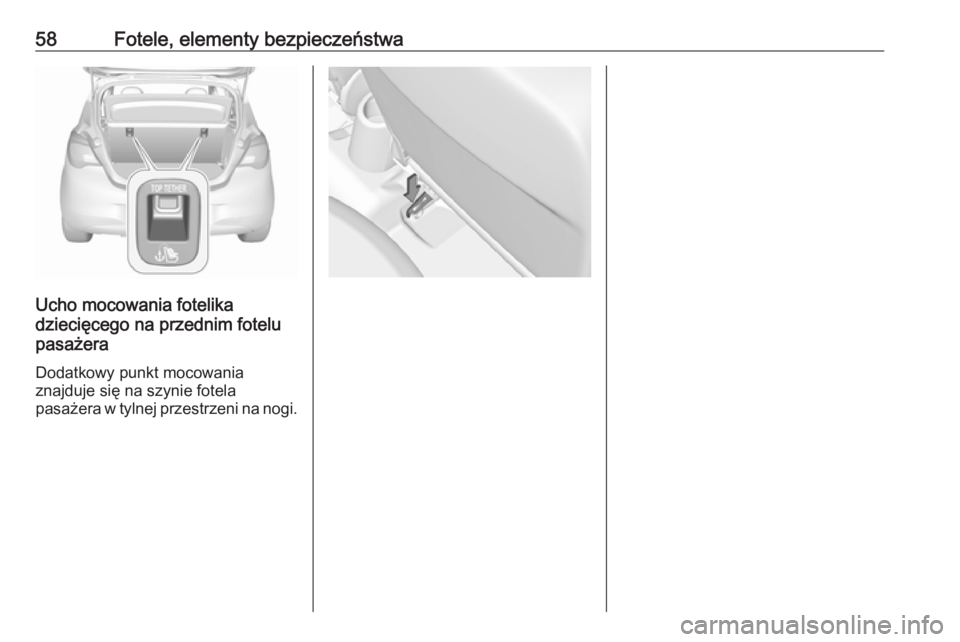

Ucho mocowania fotelika
dziecięcego na przednim fotelu
pasażera
Dodatkowy punkt mocowania
znajduje się na szynie fotela
pasażera w tylnej przestrzeni na nogi.

Schowki59SchowkiSchowki....................................... 59
Schowek w desce rozdzielczej ..59
Uchwyty na napoje ....................60
Przedni schowek .......................61
Schowek pod fotelem ................61
Tylny system transportowy ........61
Przestrzeń bagażowa ..................70
Osłona przestrzeni bagażowej ..72
Tylna osłona podłogowa ............73
Zaczepy stabilizacyjne ..............74
Trójkąt ostrzegawczy .................75
Apteczka pierwszej pomocy ......75
Bagażnik dachowy .......................76
Informacje dotyczące przewo‐ żenia bagażu ............................... 77Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W schowku w desce rozdzielczej
znajduje się pojemnik na monety i
adapter do śrub mocujących koła.
Podczas jazdy schowek musi być zamknięty.

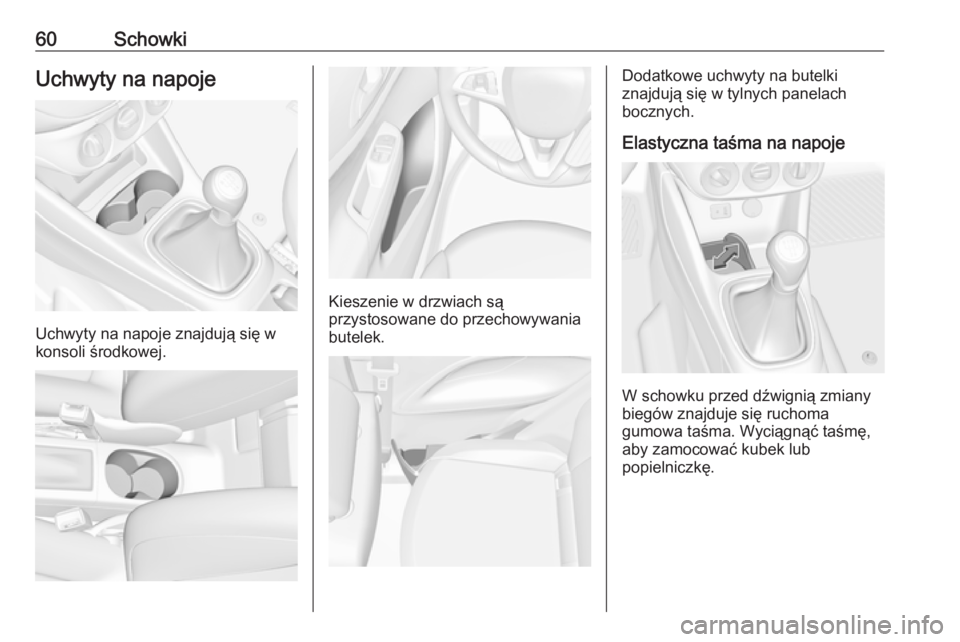

60SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
Kieszenie w drzwiach są
przystosowane do przechowywania
butelek.
Dodatkowe uchwyty na butelki
znajdują się w tylnych panelach
bocznych.
Elastyczna taśma na napoje
W schowku przed dźwignią zmiany
biegów znajduje się ruchoma
gumowa taśma. Wyciągnąć taśmę,
aby zamocować kubek lub
popielniczkę.

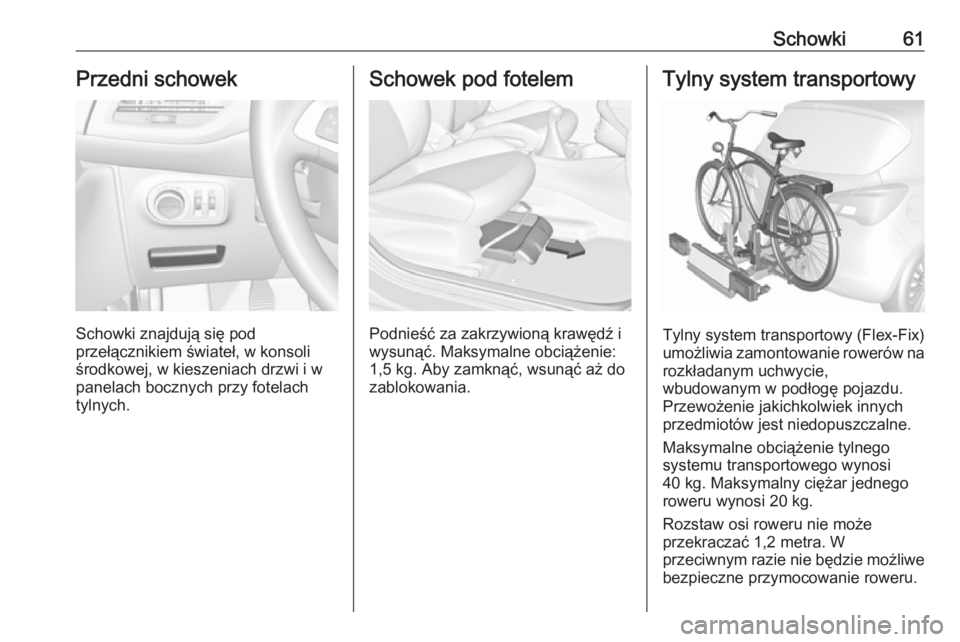

Schowki61Przedni schowek
Schowki znajdują się pod
przełącznikiem świateł, w konsoli
środkowej, w kieszeniach drzwi i w
panelach bocznych przy fotelach
tylnych.
Schowek pod fotelem
Podnieść za zakrzywioną krawędź i
wysunąć. Maksymalne obciążenie:
1,5 kg. Aby zamknąć, wsunąć aż do
zablokowania.
Tylny system transportowy
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie rowerów na
rozkładanym uchwycie,
wbudowanym w podłogę pojazdu. Przewożenie jakichkolwiek innych
przedmiotów jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego wynosi
40 kg. Maksymalny ciężar jednego
roweru wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,2 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.

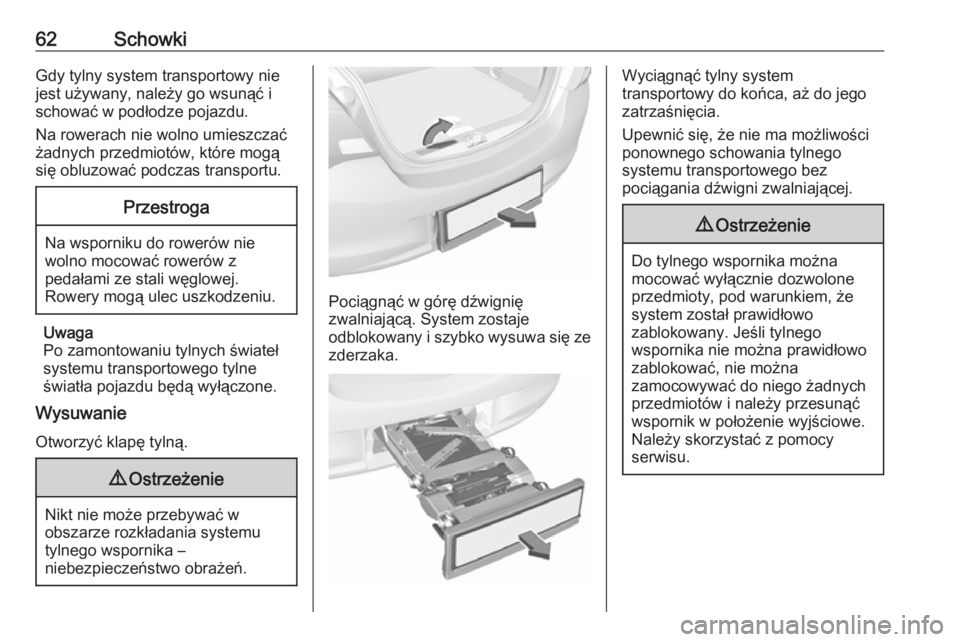

62SchowkiGdy tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Na wsporniku do rowerów nie wolno mocować rowerów z
pedałami ze stali węglowej.
Rowery mogą ulec uszkodzeniu.
Uwaga
Po zamontowaniu tylnych świateł
systemu transportowego tylne
światła pojazdu będą wyłączone.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
