Места для хранения63Места для
храненияВещевые ящики .........................63
Места для хранения ................63
Перчаточный ящик ..................63
Подстаканники ......................... 63
Передний ящик для хранения вещей ...................................... 65
Вещевой ящик под сиденьем ................................. 65
Задняя система перевозки грузов ....................................... 65
Багажное отделение ..................74
Крышка багажного отделения ................................ 76
Крышка заднего напольного отсека ...................................... 77
Крепежные проушины .............79
Знак аварийной остановки ......79
Дорожная аптечка .................... 80
Багажник, устанавливаемый
на крыше ..................................... 80
Багажник на крыше ..................80
Сведения о разрешенных на‐
грузках ......................................... 81Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.

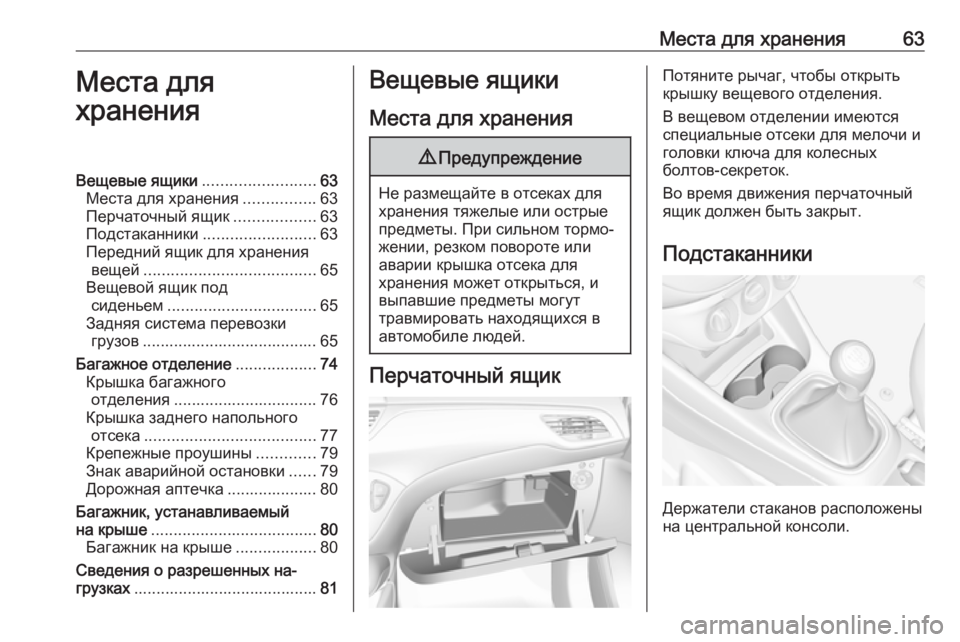

Перчаточный ящик
Потяните рычаг, чтобы открыть
крышку вещевого отделения.
В вещевом отделении имеются специальные отсеки для мелочи и
головки ключа для колесных
болтов-секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.

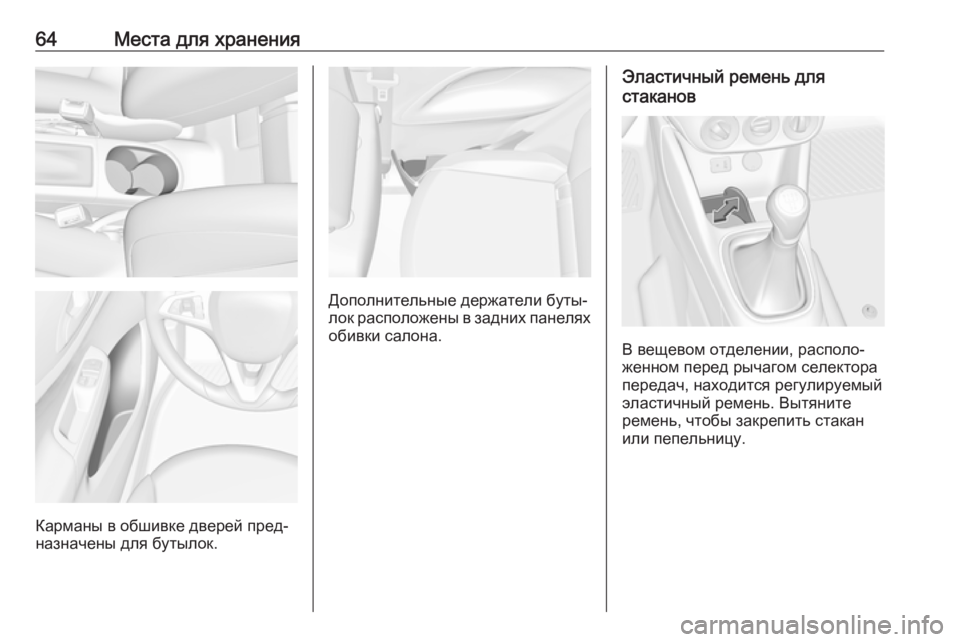

64Места для хранения
Карманы в обшивке дверей пред‐
назначены для бутылок.
Дополнительные держатели буты‐
лок расположены в задних панелях
обивки салона.
Эластичный ремень для
стаканов
В вещевом отделении, располо‐
женном перед рычагом селектора
передач, находится регулируемый
эластичный ремень. Вытяните
ремень, чтобы закрепить стакан
или пепельницу.

Места для хранения65Передний ящик дляхранения вещей

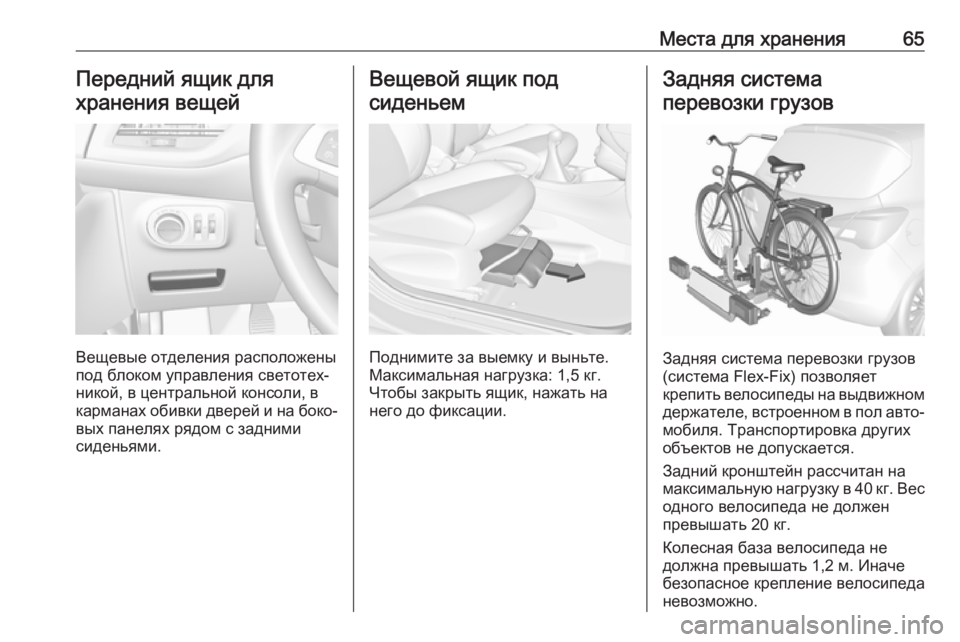

Вещевые отделения расположены
под блоком управления светотех‐
никой, в центральной консоли, в
карманах обивки дверей и на боко‐ вых панелях рядом с задними
сиденьями.
Вещевой ящик под
сиденьем
Поднимите за выемку и выньте.
Максимальная нагрузка: 1,5 кг.
Чтобы закрыть ящик, нажать на
него до фиксации.
Задняя система
перевозки грузов
Задняя система перевозки грузов
(система Flex-Fix) позволяет
крепить велосипеды на выдвижном
держателе, встроенном в пол авто‐ мобиля. Транспортировка других
объектов не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен
превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.

66Места для храненияЕсли кронштейн задней системы
перевозки грузов не используется,
его можно задвинуть в днище авто‐
мобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов
велосипеды с карбоновыми
шатунами. В противном случае
возможно повреждение велоси‐
педов.
Примечание
Если установлены задние фонари
задней системы перевозки грузов, задние фонари автомобиля
отключаются.

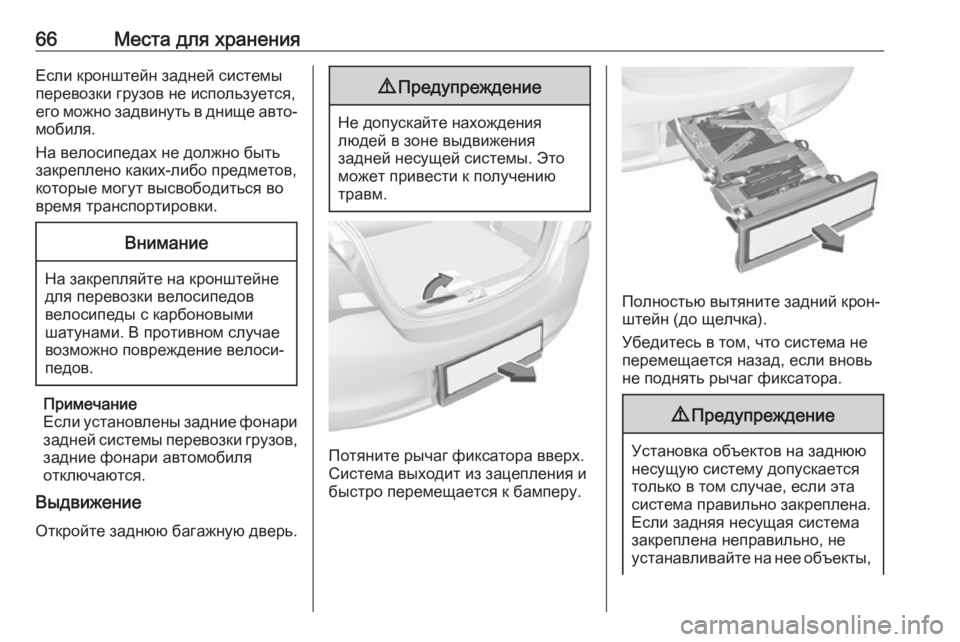

Выдвижение
Откройте заднюю багажную дверь.
9 Предупреждение
Не допускайте нахождения
людей в зоне выдвижения
задней несущей системы. Это
может привести к получению
травм.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не
устанавливайте на нее объекты,

Места для хранения67а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Установите задние фонари

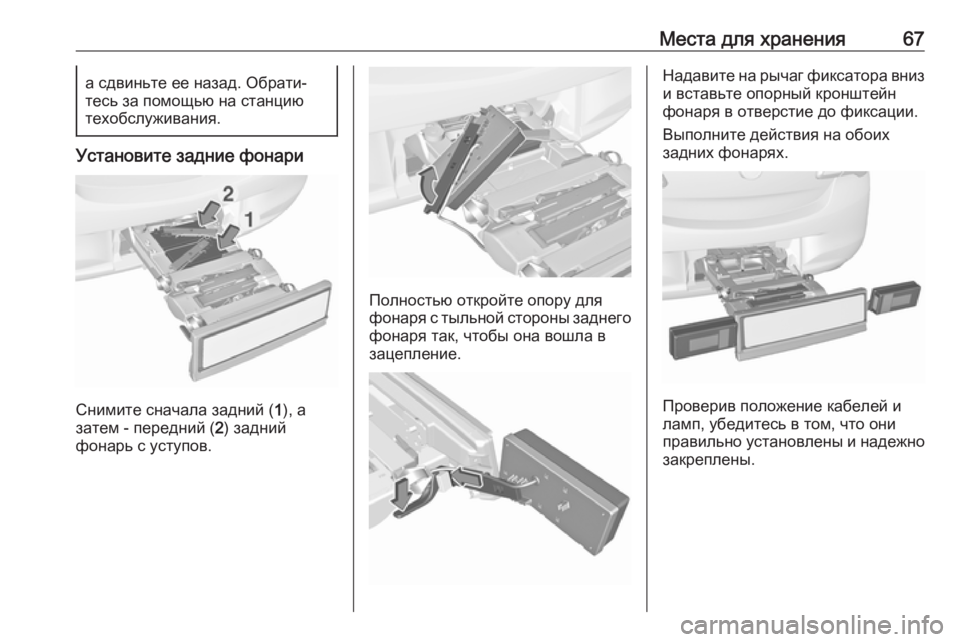

Снимите сначала задний ( 1), а
затем - передний ( 2) задний
фонарь с уступов.
Полностью откройте опору для
фонаря с тыльной стороны заднего
фонаря так, чтобы она вошла в
зацепление.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн
фонаря в отверстие до фиксации.
Выполните действия на обоих
задних фонарях.
Проверив положение кабелей и
ламп, убедитесь в том, что они
правильно установлены и надежно закреплены.

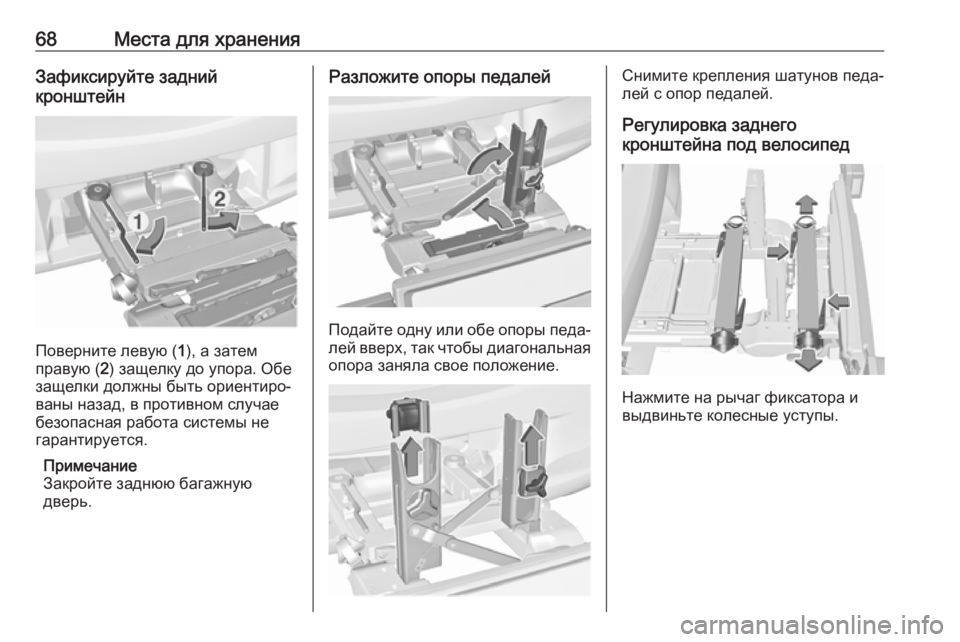

68Места для храненияЗафиксируйте задний
кронштейн
Поверните левую ( 1), а затем
правую ( 2) защелку до упора. Обе
защелки должны быть ориентиро‐
ваны назад, в противном случае
безопасная работа системы не
гарантируется.
Примечание
Закройте заднюю багажную
дверь.
Разложите опоры педалей
Подайте одну или обе опоры педа‐ лей вверх, так чтобы диагональная
опора заняла свое положение.
Снимите крепления шатунов педа‐
лей с опор педалей.
Регулировка заднего
кронштейна под велосипед
Нажмите на рычаг фиксатора и
выдвиньте колесные уступы.

Места для хранения69
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос-
держатель.
Подготовьте велосипеды к
установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а
толщина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Педаль на левом шатуне должна
располагаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо
устанавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на опоре педали приблизительно
установите регулируемый педаль‐
ный блок на уровне выступа
шатуна педали.
Если велосипед имеет прямые
шатуны педалей, полностью отвер‐
ните педальный узел (положение
5 ).

70Места для хранения

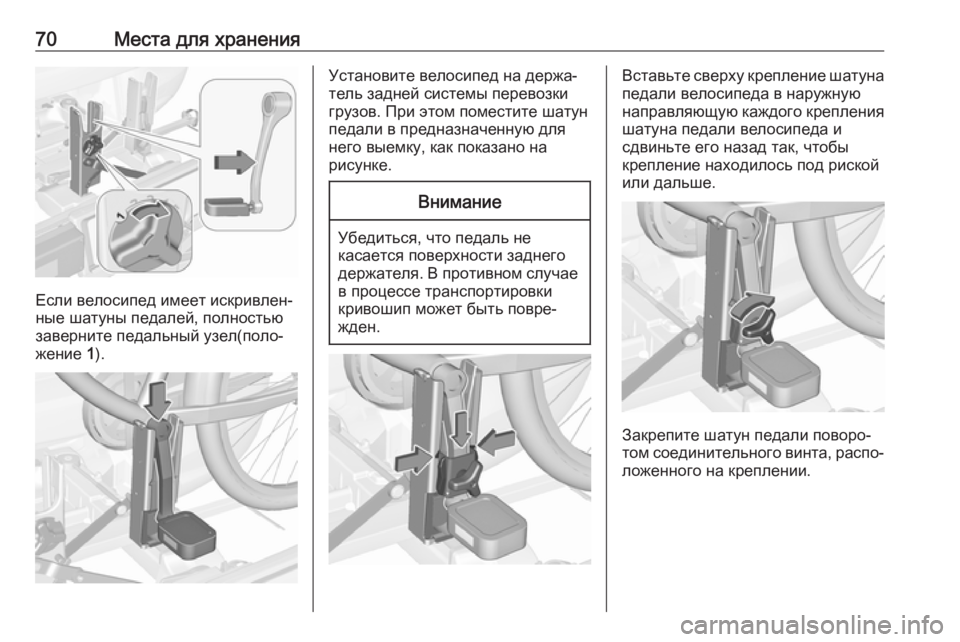

Если велосипед имеет искривлен‐
ные шатуны педалей, полностью
заверните педальный узел(поло‐
жение 1).
Установите велосипед на держа‐
тель задней системы перевозки
грузов. При этом поместите шатун
педали в предназначенную для
него выемку, как показано на
рисунке.Внимание
Убедиться, что педаль не
касается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставьте сверху крепление шатуна педали велосипеда в наружную
направляющую каждого крепления
шатуна педали велосипеда и
сдвиньте его назад так, чтобы
крепление находилось под риской
или дальше.
Закрепите шатун педали поворо‐
том соединительного винта, распо‐ ложенного на креплении.
