2017 OPEL CORSA Инструкция по эксплуатации (in Russian)

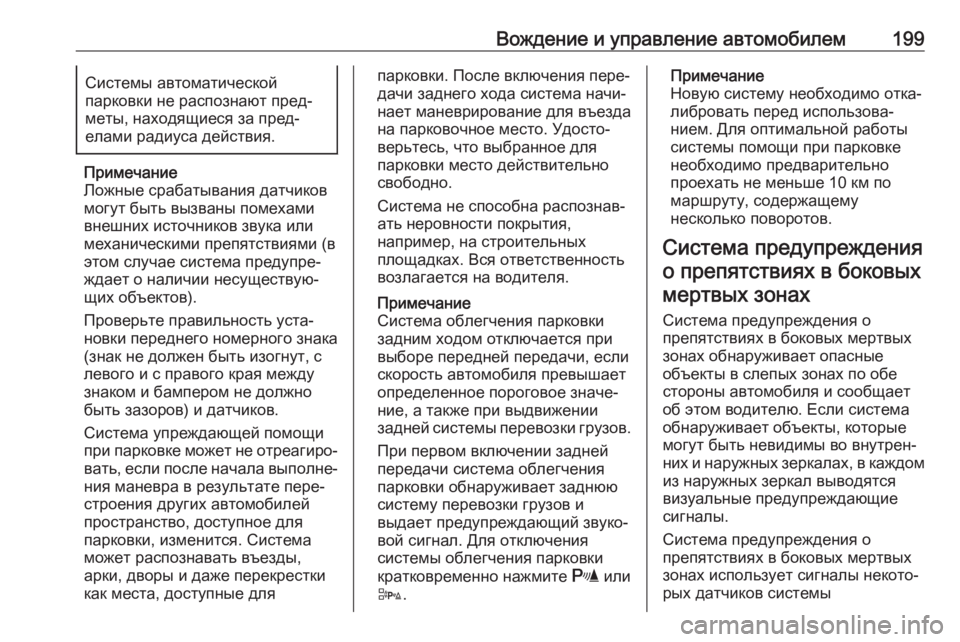

Вождение и управление автомобилем199Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для
парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐ верьтесь, что выбранное для
парковки место действительно
свободно.
Система не способна распознав‐
ать неровности покрытия,
например, на строительных
площадках. Вся ответственность
возлагается на водителя.
Примечание
Система облегчения парковки
задним ходом отключается при
выборе передней передачи, если
скорость автомобиля превышает
определенное пороговое значе‐
ние, а также при выдвижении
задней системы перевозки грузов.
При первом включении задней
передачи система облегчения
парковки обнаруживает заднюю
систему перевозки грузов и
выдает предупреждающий звуко‐
вой сигнал. Для отключения
системы облегчения парковки
кратковременно нажмите r или
D .Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы
системы помощи при парковке
необходимо предварительно
проехать не меньше 10 км по
маршруту, содержащему
несколько поворотов.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся
визуальные предупреждающие
сигналы.
Система предупреждения о
препятствиях в боковых мертвых
зонах использует сигналы некото‐
рых датчиков системы

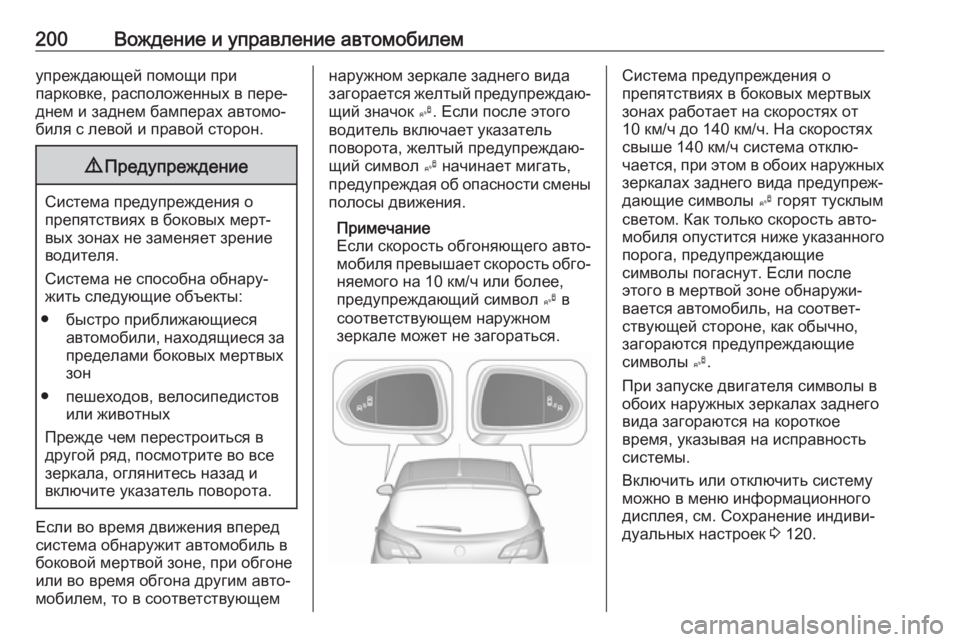

200Вождение и управление автомобилемупреждающей помощи при
парковке, расположенных в пере‐
днем и заднем бамперах автомо‐
биля с левой и правой сторон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения вперед
система обнаружит автомобиль в
боковой мертвой зоне, при обгоне
или во время обгона другим авто‐
мобилем, то в соответствующем
наружном зеркале заднего вида
загорается желтый предупреждаю‐ щий значок B. Если после этого
водитель включает указатель
поворота, желтый предупреждаю‐
щий символ B начинает мигать,
предупреждая об опасности смены полосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более,
предупреждающий символ B в
соответствующем наружном
зеркале может не загораться.Система предупреждения о
препятствиях в боковых мертвых
зонах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐
мобиля опустится ниже указанного
порога, предупреждающие
символы погаснут. Если после этого в мертвой зоне обнаружи‐
вается автомобиль, на соответ‐
ствующей стороне, как обычно,
загораются предупреждающие
символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загораются на короткое
время, указывая на исправность
системы.
Включить или отключить систему можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 120.

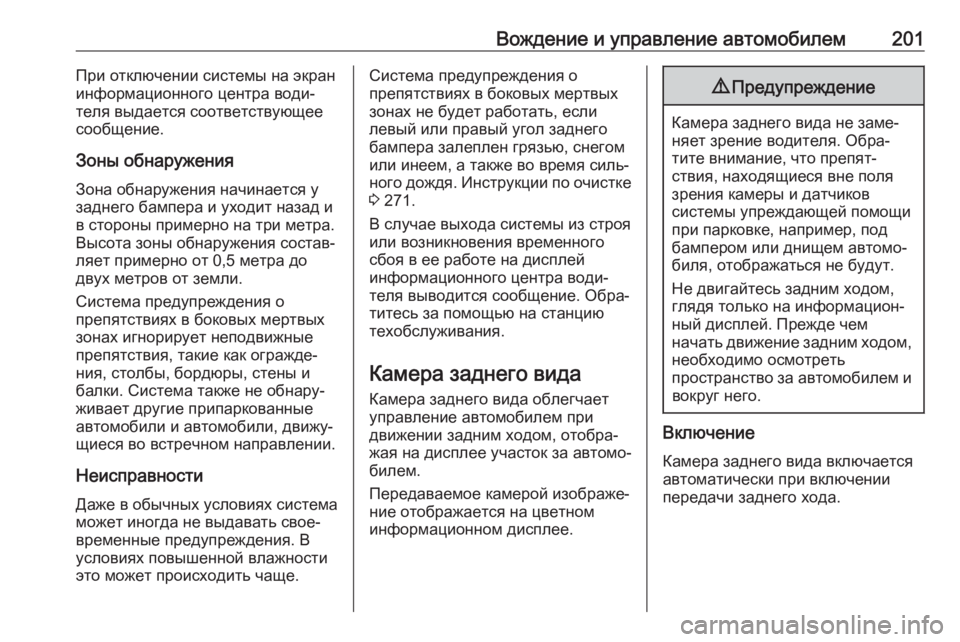

Вождение и управление автомобилем201При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения Зона обнаружения начинается у
заднего бампера и уходит назад и
в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
двух метров от земли.
Система предупреждения о
препятствиях в боковых мертвых
зонах игнорирует неподвижные
препятствия, такие как огражде‐
ния, столбы, бордюры, стены и
балки. Система также не обнару‐
живает другие припаркованные
автомобили и автомобили, движу‐
щиеся во встречном направлении.
Неисправности Даже в обычных условиях системаможет иногда не выдавать свое‐
временные предупреждения. В
условиях повышенной влажности
это может происходить чаще.Система предупреждения о
препятствиях в боковых мертвых
зонах не будет работать, если
левый или правый угол заднего
бампера залеплен грязью, снегом
или инеем, а также во время силь‐
ного дождя. Инструкции по очистке 3 271.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей
информационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐ билем.
Передаваемое камерой изображе‐
ние отображается на цветном
информационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем
начать движение задним ходом, необходимо осмотреть
пространство за автомобилем и вокруг него.
Включение
Камера заднего вида включается
автоматически при включении
передачи заднего хода.

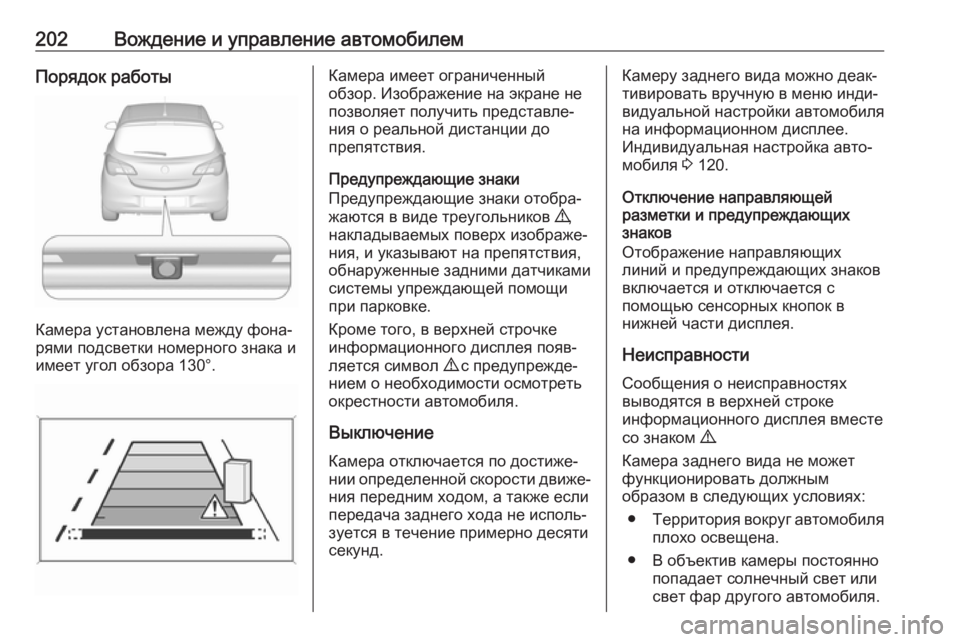

202Вождение и управление автомобилемПорядок работы
Камера установлена между фона‐
рями подсветки номерного знака и
имеет угол обзора 130°.
Камера имеет ограниченный
обзор. Изображение на экране не позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
окрестности автомобиля.
Выключение
Камера отключается по достиже‐ нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно десяти
секунд.Камеру заднего вида можно деак‐
тивировать вручную в меню инди‐
видуальной настройки автомобиля
на информационном дисплее.
Индивидуальная настройка авто‐
мобиля 3 120.
Отключение направляющей
разметки и предупреждающих
знаков
Отображение направляющих
линий и предупреждающих знаков
включается и отключается с
помощью сенсорных кнопок в
нижней части дисплея.
Неисправности
Сообщения о неисправностях
выводятся в верхней строке
информационного дисплея вместе
со знаком 9.
Камера заднего вида не может функционировать должным
образом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет илисвет фар другого автомобиля.

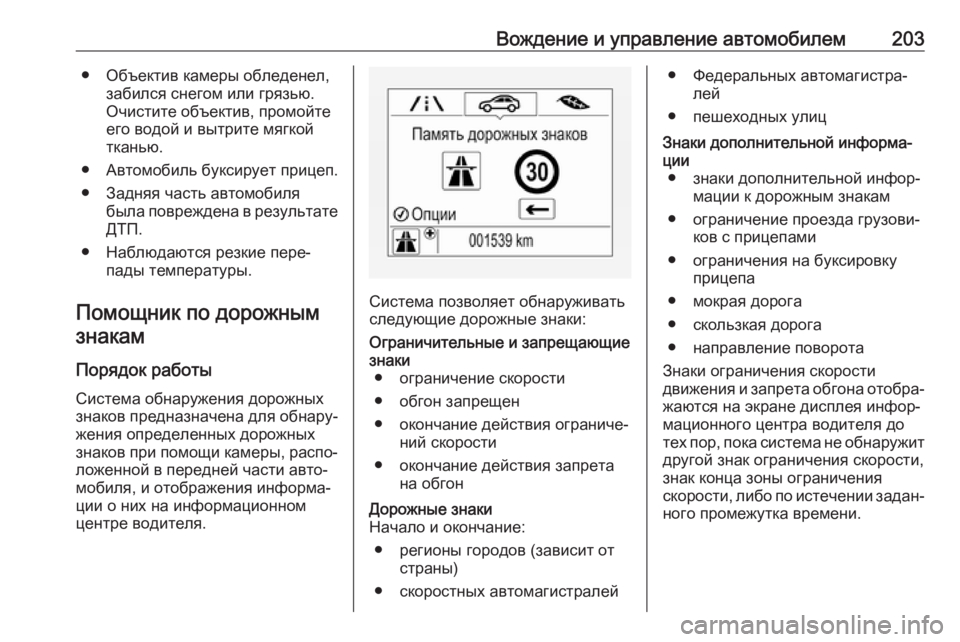

Вождение и управление автомобилем203● Объектив камеры обледенел,забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Автомобиль буксирует прицеп. ● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐
ложенной в передней части авто‐
мобиля, и отображения информа‐ ции о них на информационном
центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
Начало и окончание:
● регионы городов (зависит от страны)
● скоростных автомагистралей● Федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● направление поворота
Знаки ограничения скорости
движения и запрета обгона отобра‐
жаются на экране дисплея инфор‐
мационного центра водителя до
тех пор, пока система не обнаружит другой знак ограничения скорости,
знак конца зоны ограничения
скорости, либо по истечении задан‐ ного промежутка времени.

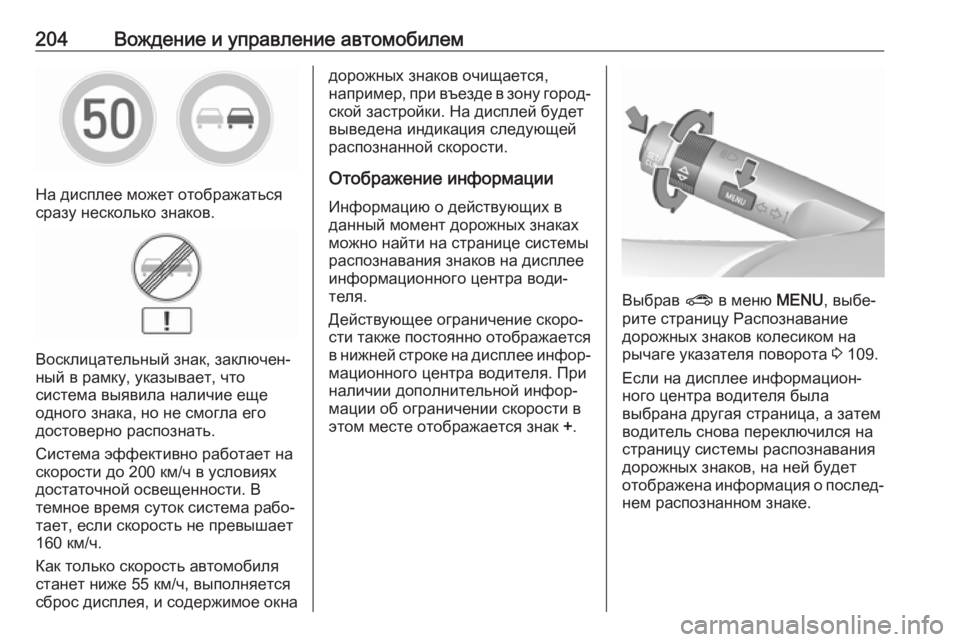

204Вождение и управление автомобилем
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что
система выявила наличие еще
одного знака, но не смогла его
достоверно распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях
достаточной освещенности. В
темное время суток система рабо‐
тает, если скорость не превышает
160 км/ч.
Как только скорость автомобиля
станет ниже 55 км/ч, выполняется
сброс дисплея, и содержимое окна
дорожных знаков очищается,
например, при въезде в зону город‐
ской застройки. На дисплей будет
выведена индикация следующей
распознанной скорости.
Отображение информации Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.
Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительной инфор‐
мации об ограничении скорости в
этом месте отображается знак +.
Выбрав ? в меню MENU, выбе‐
рите страницу Распознавание
дорожных знаков колесиком на рычаге указателя поворота 3 109.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.

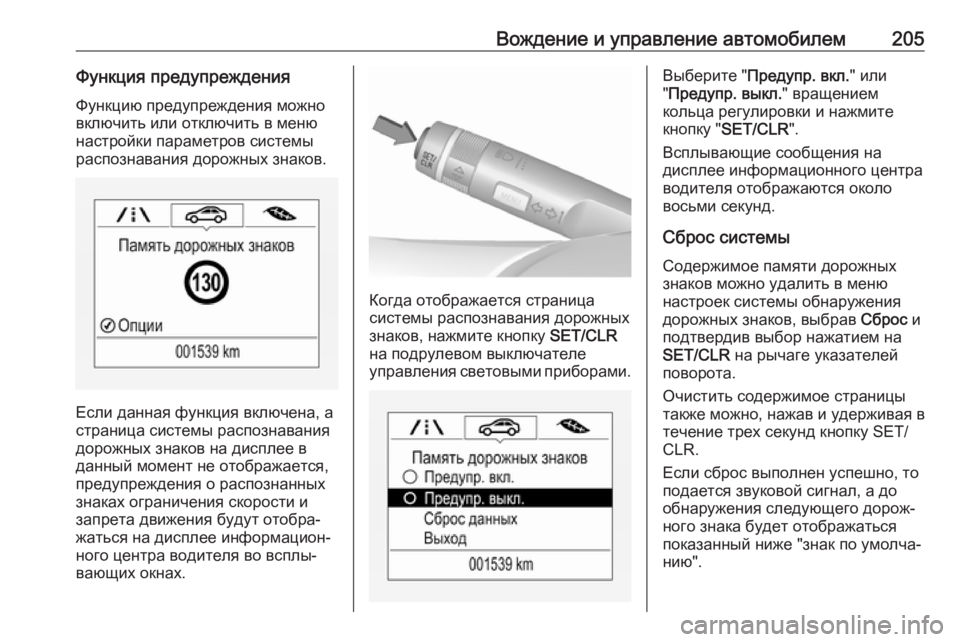

Вождение и управление автомобилем205Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
Когда отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.
Выберите " Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
Всплывающие сообщения на
дисплее информационного центра водителя отображаются около
восьми секунд.
Сброс системы
Содержимое памяти дорожных
знаков можно удалить в меню
настроек системы обнаружения
дорожных знаков, выбрав Сброс и
подтвердив выбор нажатием на
SET/CLR на рычаге указателей
поворота.
Очистить содержимое страницы
также можно, нажав и удерживая в
течение трех секунд кнопку SET/
CLR.
Если сброс выполнен успешно, то
подается звуковой сигнал, а до
обнаружения следующего дорож‐
ного знака будет отображаться
показанный ниже "знак по умолча‐
нию".

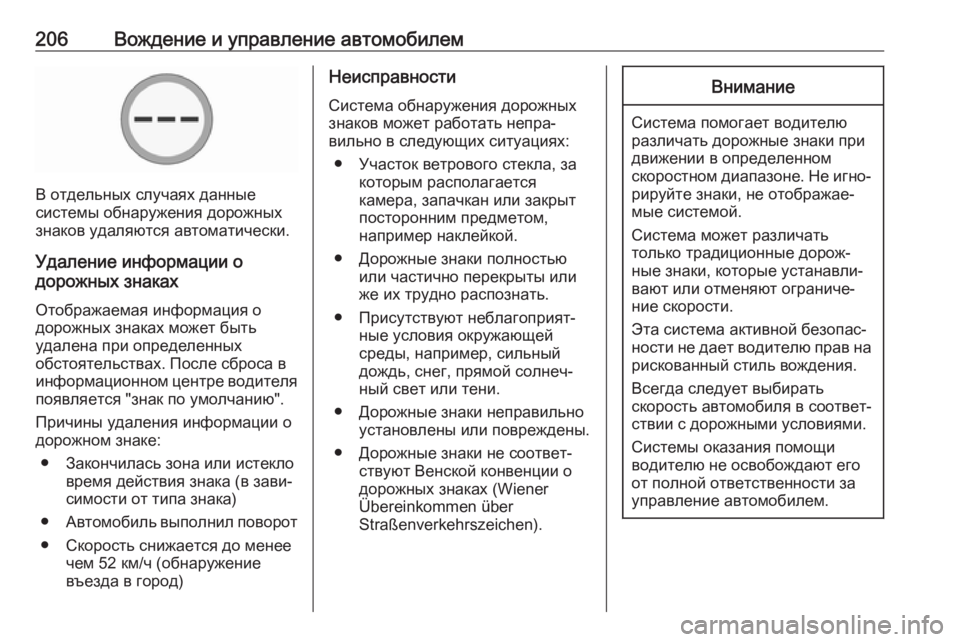

206Вождение и управление автомобилем
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.
Удаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После сброса в
информационном центре водителя появляется "знак по умолчанию".
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Скорость снижается до менее чем 52 км/ч (обнаружение
въезда в город)
Неисправности
Система обнаружения дорожных
знаков может работать непра‐
вильно в следующих ситуациях:
● Участок ветрового стекла, за которым располагается
камера, запачкан или закрыт
посторонним предметом,
например наклейкой.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном
скоростном диапазоне. Не игно‐ рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на
рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
