2017 OPEL CASCADA Uputstvo za upotrebu (in Serbian)

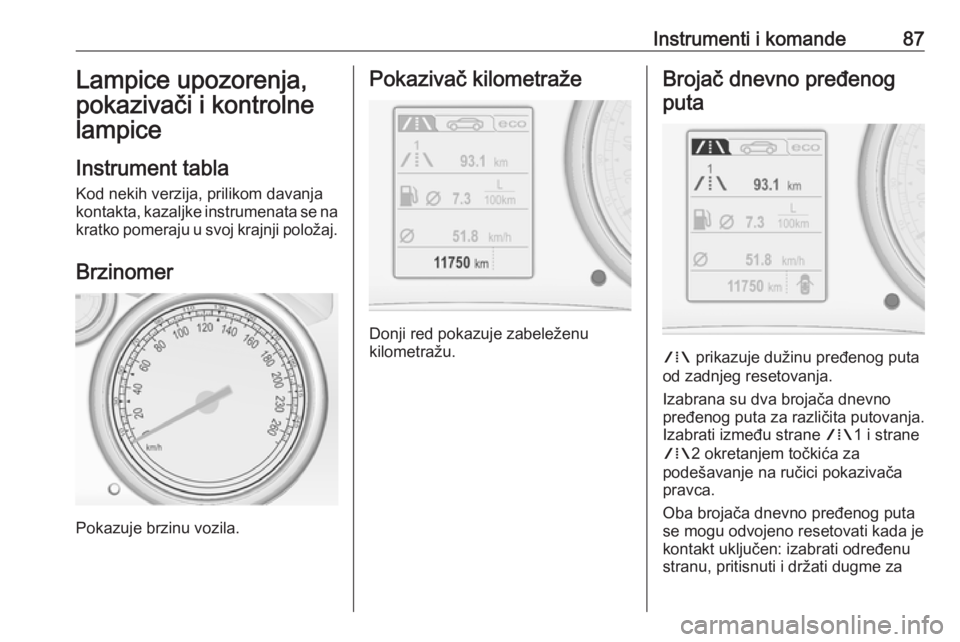

Instrumenti i komande87Lampice upozorenja,
pokazivači i kontrolne lampice
Instrument tabla Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na
kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu.
Brojač dnevno pređenog
puta
W prikazuje dužinu pređenog puta
od zadnjeg resetovanja.
Izabrana su dva brojača dnevno
pređenog puta za različita putovanja.
Izabrati između strane W1 i strane
W 2 okretanjem točkića za
podešavanje na ručici pokazivača
pravca.
Oba brojača dnevno pređenog puta
se mogu odvojeno resetovati kada je
kontakt uključen: izabrati određenu
stranu, pritisnuti i držati dugme za

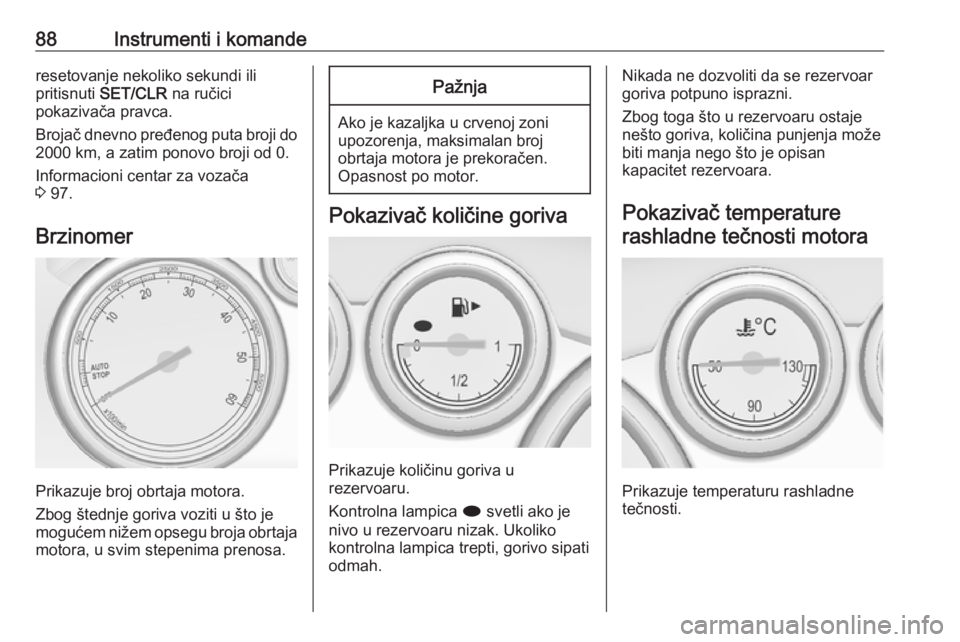

88Instrumenti i komanderesetovanje nekoliko sekundi ili
pritisnuti SET/CLR na ručici
pokazivača pravca.
Brojač dnevno pređenog puta broji do 2000 km, a zatim ponovo broji od 0.
Informacioni centar za vozača
3 97.
Brzinomer
Prikazuje broj obrtaja motora.
Zbog štednje goriva voziti u što je
mogućem nižem opsegu broja obrtaja motora, u svim stepenima prenosa.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti, gorivo sipati
odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač temperature rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

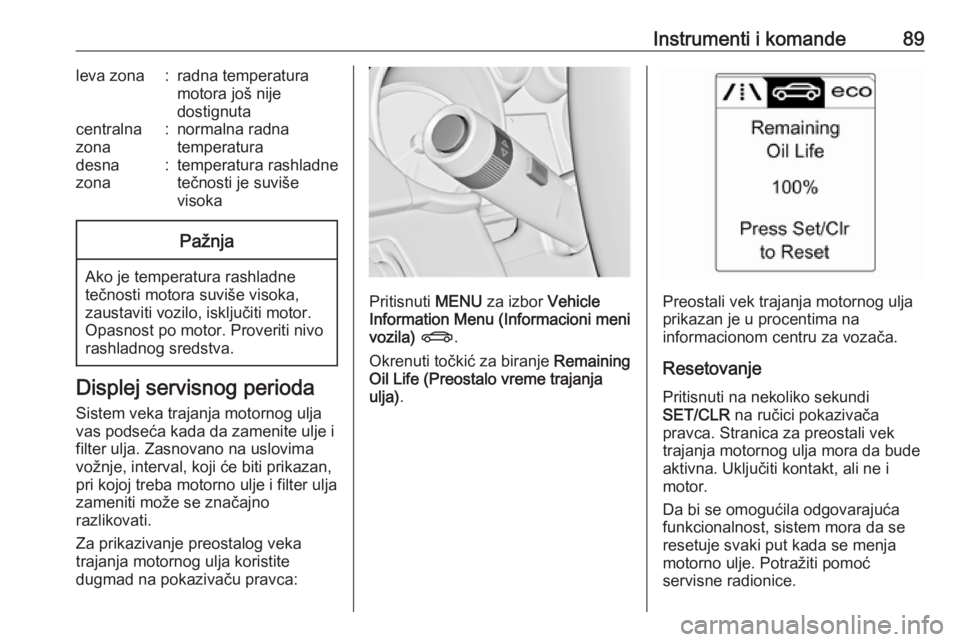

Instrumenti i komande89leva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Za prikazivanje preostalog veka
trajanja motornog ulja koristite
dugmad na pokazivaču pravca:
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .Preostali vek trajanja motornog ulja
prikazan je u procentima na
informacionom centru za vozača.
Resetovanje Pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Stranica za preostali vek trajanja motornog ulja mora da bude
aktivna. Uključiti kontakt, ali ne i
motor.
Da bi se omogućila odgovarajuća
funkcionalnost, sistem mora da se
resetuje svaki put kada se menja
motorno ulje. Potražiti pomoć
servisne radionice.

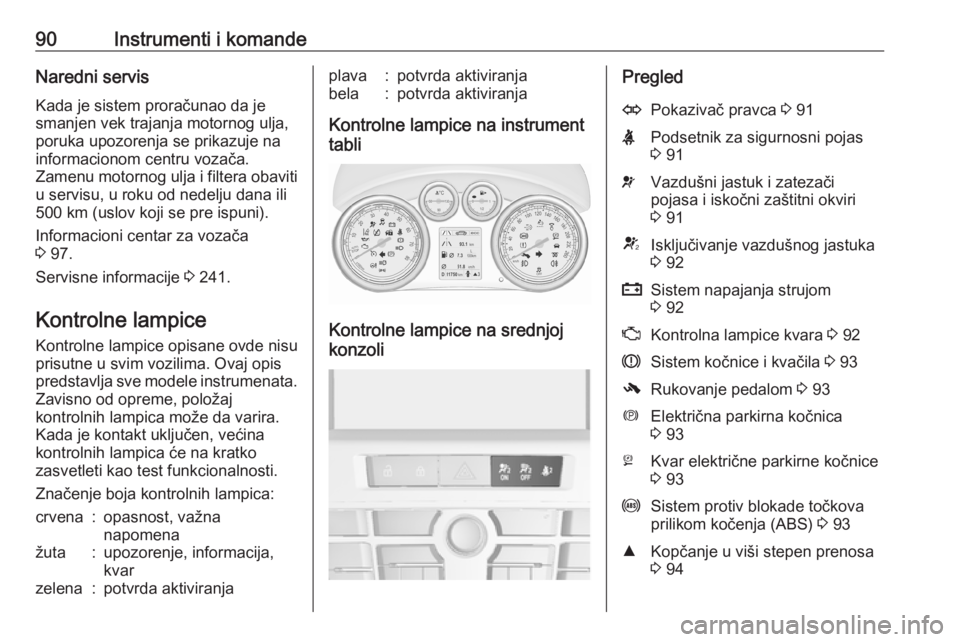

90Instrumenti i komandeNaredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
poruka upozorenja se prikazuje na
informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 97.
Servisne informacije 3 241.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Kontrolne lampice na instrument
tabli
Kontrolne lampice na srednjoj
konzoli
PregledOPokazivač pravca 3 91XPodsetnik za sigurnosni pojas
3 91vVazdušni jastuk i zatezači
pojasa i iskočni zaštitni okviri
3 91VIsključivanje vazdušnog jastuka
3 92pSistem napajanja strujom
3 92ZKontrolna lampice kvara 3 92RSistem kočnice i kvačila 3 93-Rukovanje pedalom 3 93mElektrična parkirna kočnica
3 93jKvar električne parkirne kočnice
3 93uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 93RKopčanje u viši stepen prenosa
3 94

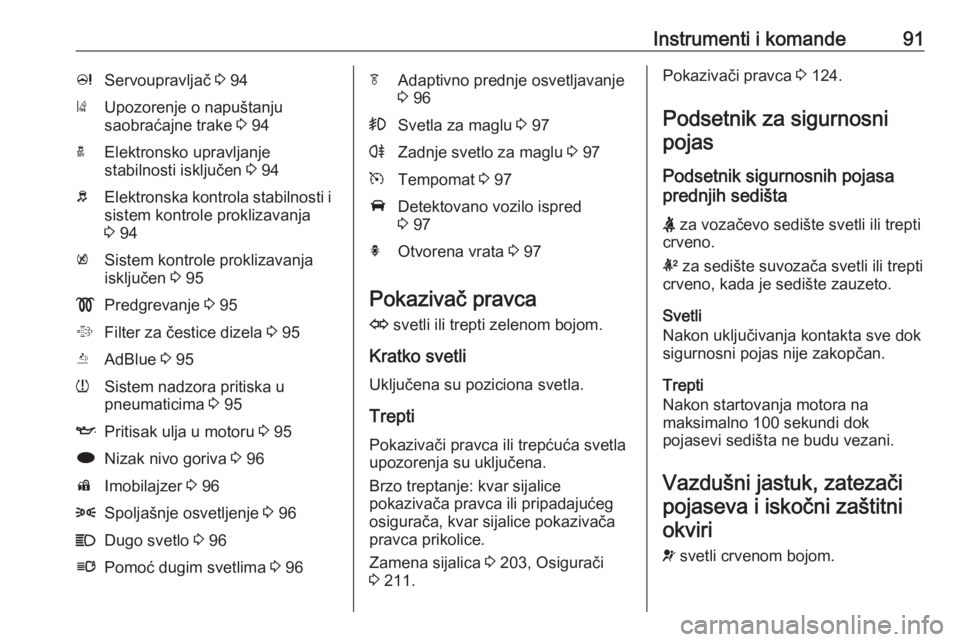

Instrumenti i komande91cServoupravljač 3 94)Upozorenje o napuštanju
saobraćajne trake 3 94aElektronsko upravljanje
stabilnosti isključen 3 94bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 94kSistem kontrole proklizavanja
isključen 3 95!Predgrevanje 3 95%Filter za čestice dizela 3 95YAdBlue 3 95wSistem nadzora pritiska u
pneumaticima 3 95IPritisak ulja u motoru 3 95iNizak nivo goriva 3 96dImobilajzer 3 968Spoljašnje osvetljenje 3 96CDugo svetlo 3 96lPomoć dugim svetlima 3 96fAdaptivno prednje osvetljavanje
3 96>Svetla za maglu 3 97rZadnje svetlo za maglu 3 97mTempomat 3 97ADetektovano vozilo ispred
3 97hOtvorena vrata 3 97
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 203, Osigurači
3 211.
Pokazivači pravca 3 124.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno, kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.
Vazdušni jastuk, zatezačipojaseva i iskočni zaštitni
okviri
v svetli crvenom bojom.

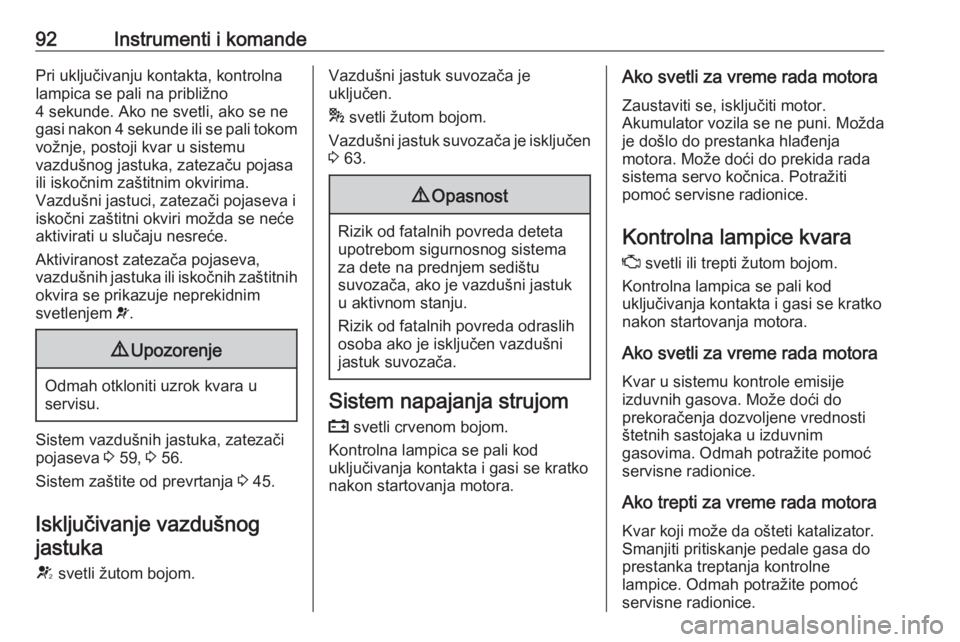

92Instrumenti i komandePri uključivanju kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli, ako se ne
gasi nakon 4 sekunde ili se pali tokom
vožnje, postoji kvar u sistemu
vazdušnog jastuka, zatezaču pojasa
ili iskočnim zaštitnim okvirima.
Vazdušni jastuci, zatezači pojaseva i
iskočni zaštitni okviri možda se neće
aktivirati u slučaju nesreće.
Aktiviranost zatezača pojaseva,
vazdušnih jastuka ili iskočnih zaštitnih okvira se prikazuje neprekidnim
svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem vazdušnih jastuka, zatezači
pojaseva 3 59, 3 56.
Sistem zaštite od prevrtanja 3 45.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 63.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.

Instrumenti i komande93Sistem kočnice i kvačilaR svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 201.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 158.
Rad sa pedalom
- svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirnekočnice mora da se pritisne pedalakočnice 3 158.
Pedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 144.
Trepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 17,
3 143.
Kod nekih verzija se poruka za
pritiskanje pedale pojavljuje na
informacionom centru za vozača
3 104.
Električna parkirna kočnica
m svetli ili trepti crvenom bojom.
Svetli
Električna parkirna kočnica je
uključena 3 158.
Trepti
Električna parkirna kočnica nije do kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu ipokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.Kvar električne parkirne
kočnice
j svetli ili trepti žutom bojom.
Svetli Električna parkirna kočnica radi sa
smanjenim performansama 3 158.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu
kočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.

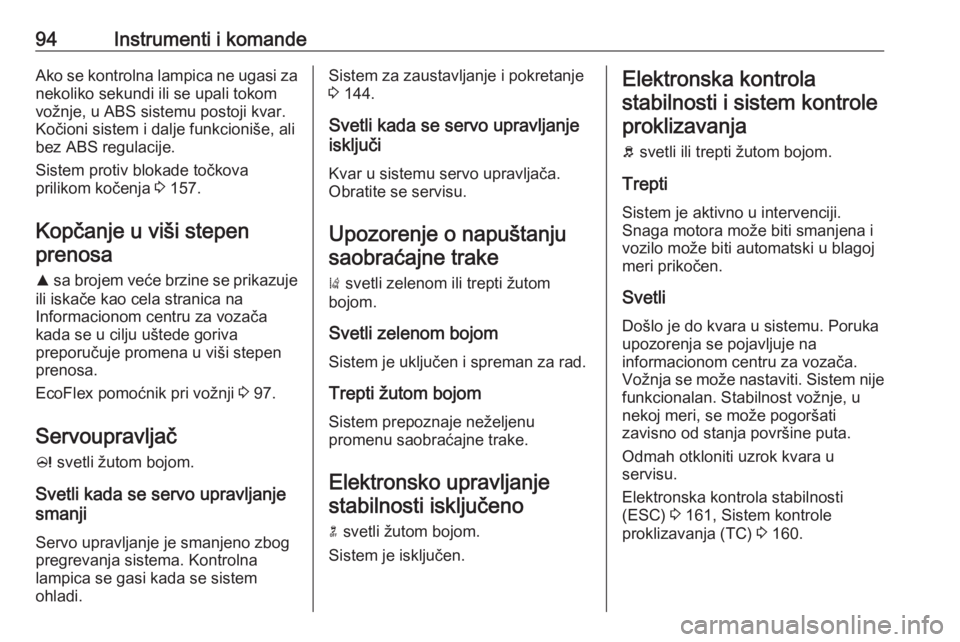

94Instrumenti i komandeAko se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 157.
Kopčanje u viši stepen prenosa
R sa brojem veće brzine se prikazuje
ili iskače kao cela stranica na
Informacionom centru za vozača
kada se u cilju uštede goriva
preporučuje promena u viši stepen
prenosa.
EcoFlex pomoćnik pri vožnji 3 97.
Servoupravljač c svetli žutom bojom.
Svetli kada se servo upravljanje
smanji
Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.Sistem za zaustavljanje i pokretanje
3 144.
Svetli kada se servo upravljanje
isključi
Kvar u sistemu servo upravljača.
Obratite se servisu.
Upozorenje o napuštanju saobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Trepti žutom bojom
Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Elektronsko upravljanjestabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.Elektronska kontrola stabilnosti i sistem kontrole proklizavanja
b svetli ili trepti žutom bojom.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i vozilo može biti automatski u blagoj
meri prikočen.
Svetli Došlo je do kvara u sistemu. Poruka
upozorenja se pojavljuje na
informacionom centru za vozača. Vožnja se može nastaviti. Sistem nije
funkcionalan. Stabilnost vožnje, u
nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Odmah otkloniti uzrok kvara u
servisu.
Elektronska kontrola stabilnosti
(ESC) 3 161, Sistem kontrole
proklizavanja (TC) 3 160.
