2017 OPEL CASCADA Uputstvo za upotrebu (in Serbian)

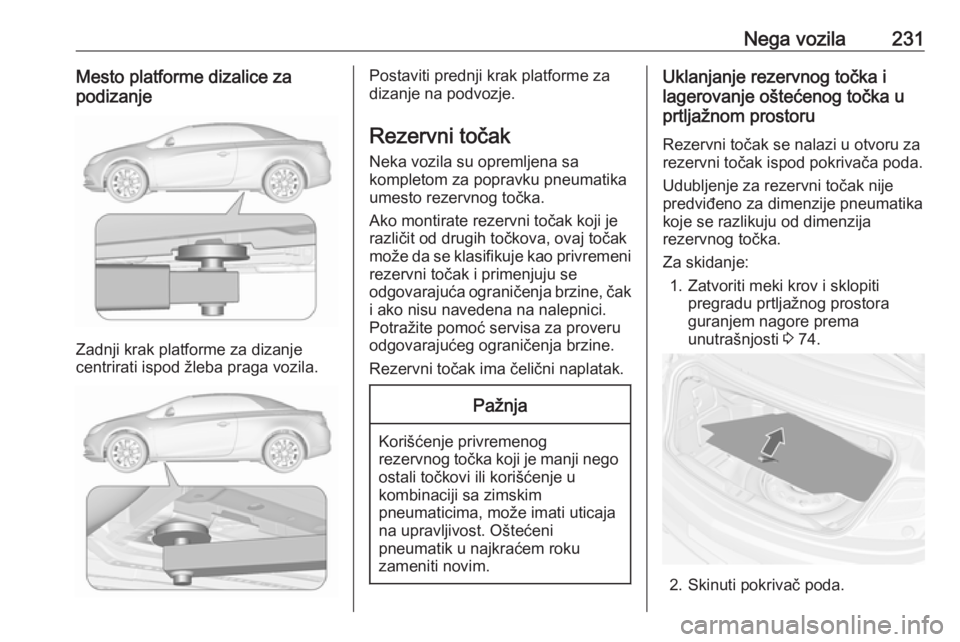

Nega vozila231Mesto platforme dizalice za
podizanje
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.
Postaviti prednji krak platforme za
dizanje na podvozje.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.Pažnja
Korišćenje privremenog
rezervnog točka koji je manji nego
ostali točkovi ili korišćenje u
kombinaciji sa zimskim
pneumaticima, može imati uticaja
na upravljivost. Oštećeni
pneumatik u najkraćem roku
zameniti novim.
Uklanjanje rezervnog točka i
lagerovanje oštećenog točka u
prtljažnom prostoru
Rezervni točak se nalazi u otvoru za
rezervni točak ispod pokrivača poda.
Udubljenje za rezervni točak nije predviđeno za dimenzije pneumatika
koje se razlikuju od dimenzija
rezervnog točka.
Za skidanje: 1. Zatvoriti meki krov i sklopiti pregradu prtljažnog prostora
guranjem nagore prema
unutrašnjosti 3 74.
2. Skinuti pokrivač poda.

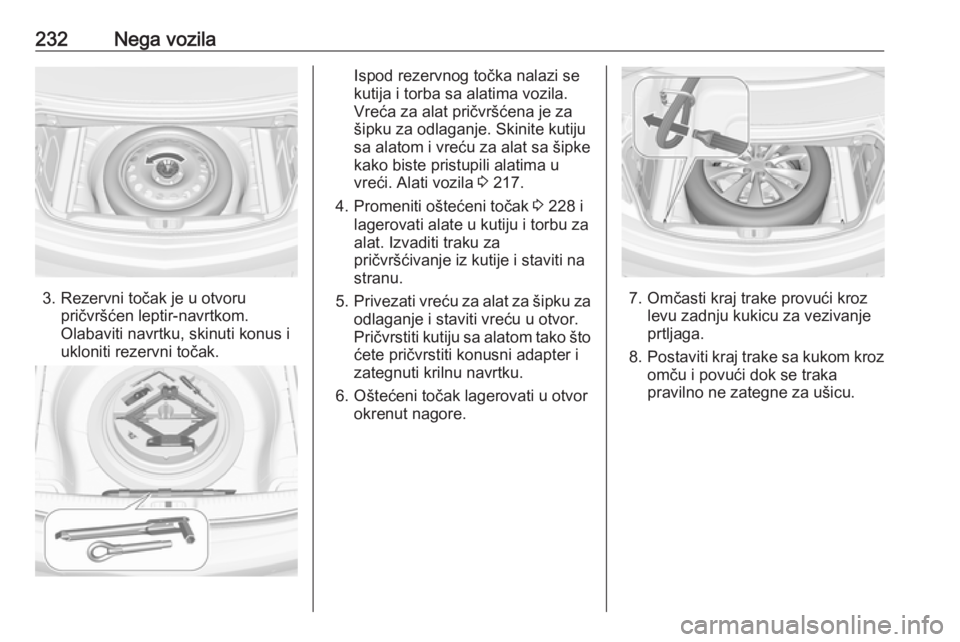

232Nega vozila
3. Rezervni točak je u otvorupričvršćen leptir-navrtkom.
Olabaviti navrtku, skinuti konus i
ukloniti rezervni točak.
Ispod rezervnog točka nalazi se
kutija i torba sa alatima vozila.
Vreća za alat pričvršćena je za
šipku za odlaganje. Skinite kutiju
sa alatom i vreću za alat sa šipke
kako biste pristupili alatima u
vreći. Alati vozila 3 217.
4. Promeniti oštećeni točak 3 228 i
lagerovati alate u kutiju i torbu za
alat. Izvaditi traku za
pričvršćivanje iz kutije i staviti na
stranu.
5. Privezati vreću za alat za šipku za
odlaganje i staviti vreću u otvor.
Pričvrstiti kutiju sa alatom tako što
ćete pričvrstiti konusni adapter i
zategnuti krilnu navrtku.
6. Oštećeni točak lagerovati u otvor okrenut nagore.
7. Omčasti kraj trake provući kroz levu zadnju kukicu za vezivanje
prtljaga.
8. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.

Nega vozila233
9.Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
10. Kuku zakačiti na desnu zadnju kukicu za vezivanje prtljaga.
11. Zategnuti traku i osigurati pomoću
kopče.
12. Pokrivač poda postaviti preko oštećenog točka.
13. Ako je vozilo opremljeno polugom
kuke, učvrstiti je u torbi pomoću
kukice za vezivanje prtljaga u
prtljažnom prostoru.
14. Rasklopiti pregradu prtljažnog prostora pre otvaranja mekog
krova.
Vraćanje rezervnog točka u otvor
nakon zamene oštećenog točka
1. Zatvoriti meki krov i sklopiti pregradu prtljažnog prostora.
2. Ukloniti pokrivač poda, olabaviti i ukloniti leptir-navrtku i konus.
3. Alate lagerovati u kutiji za alat i torbi.
4. Rezervni točak postaviti u otvor okrenut nagore.
5. Umetnuti i okrenuti ekscentrični konus u udubljenje rezervnog
točka tako da se točak pomeri
unapred koliko je moguće.
Učvrstiti točak okretanjem leptir-
navrtke u smeru kazaljke na satu.
6. Umetnuti i zatvoriti pokrivač poda.9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni.
Prilikom iznenadnog zaustavljanja
ili sudara, neučvršćena oprema bi
mogla prouzrokovati telesne
povrede ili oštećenje prtljaga ili
vozila.
Dizalicu i alate uvek držite u
prostoru predviđenom za njih i
pričvrstite ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.

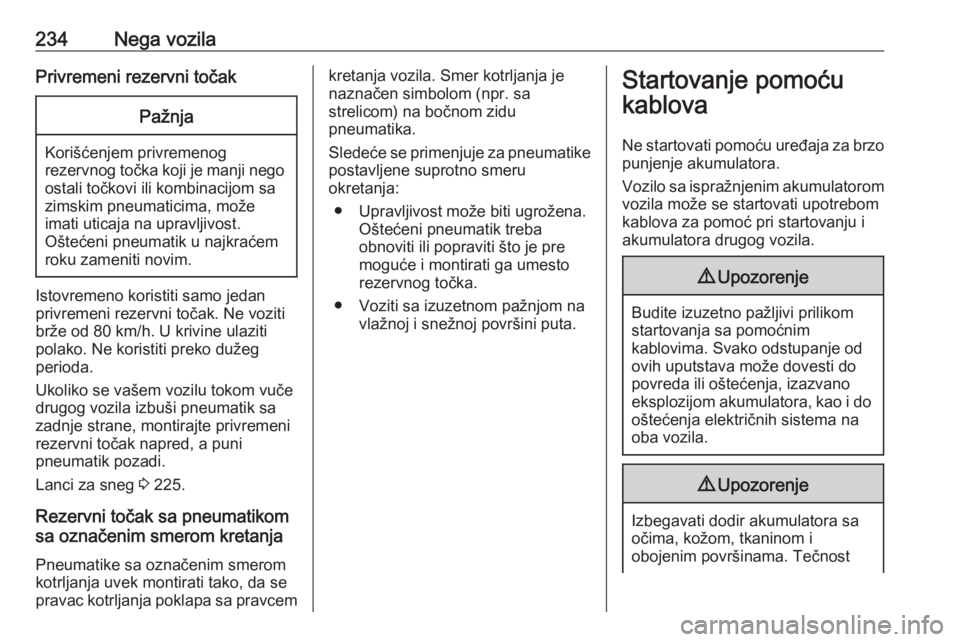

234Nega vozilaPrivremeni rezervni točakPažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti preko dužeg
perioda.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 225.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
● Upravljivost može biti ugrožena. Oštećeni pneumatik treba
obnoviti ili popraviti što je pre
moguće i montirati ga umesto rezervnog točka.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost

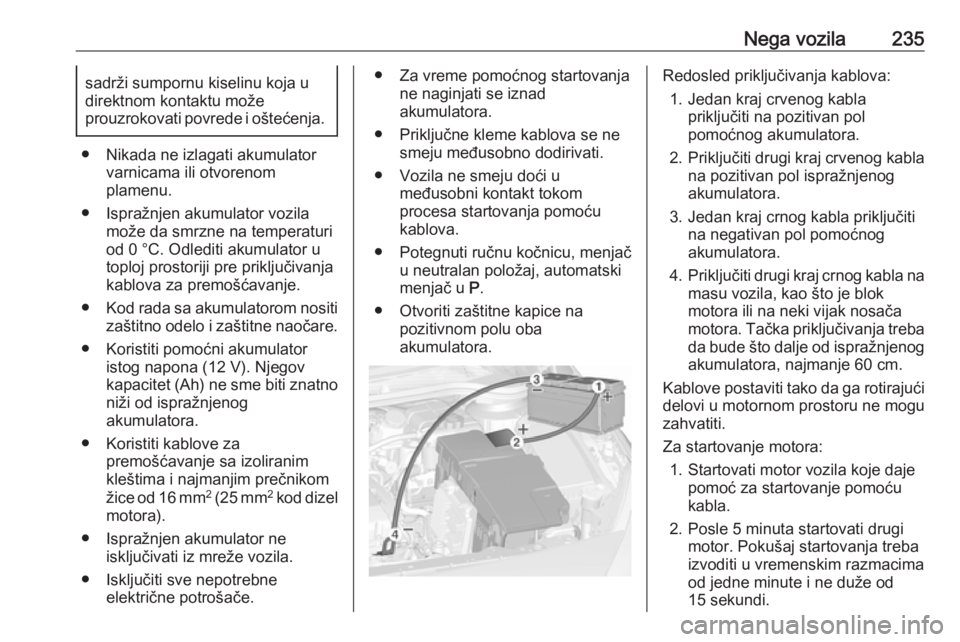

Nega vozila235sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator u toploj prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne sme biti znatno niži od ispražnjenog
akumulatora.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
● Otvoriti zaštitne kapice na pozitivnom polu oba
akumulatora.Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što dalje od ispražnjenog
akumulatora, najmanje 60 cm.
Kablove postaviti tako da ga rotirajući delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koje daje pomoć za startovanje pomoću
kabla.
2. Posle 5 minuta startovati drugi motor. Pokušaj startovanja treba
izvoditi u vremenskim razmacima od jedne minute i ne duže od
15 sekundi.

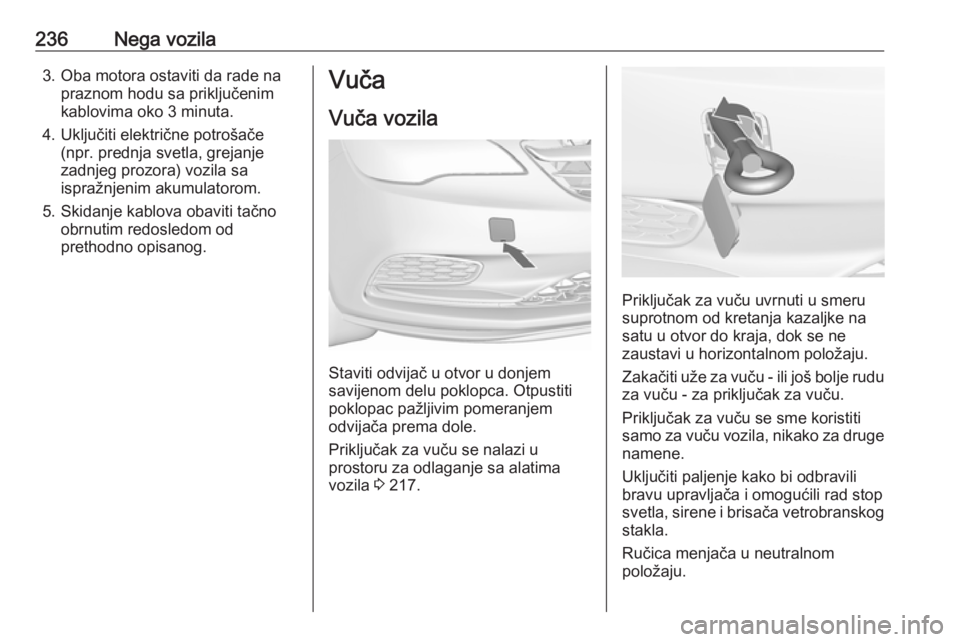

236Nega vozila3. Oba motora ostaviti da rade napraznom hodu sa priključenim
kablovima oko 3 minuta.
4. Uključiti električne potrošače (npr. prednja svetla, grejanje
zadnjeg prozora) vozila sa ispražnjenim akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Staviti odvijač u otvor u donjem
savijenom delu poklopca. Otpustiti
poklopac pažljivim pomeranjem
odvijača prema dole.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 217.
Priključak za vuču uvrnuti u smeru
suprotnom od kretanja kazaljke na
satu u otvor do kraja, dok se ne
zaustavi u horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje kako bi odbravili
bravu upravljača i omogućili rad stop svetla, sirene i brisača vetrobranskog
stakla.
Ručica menjača u neutralnom
položaju.

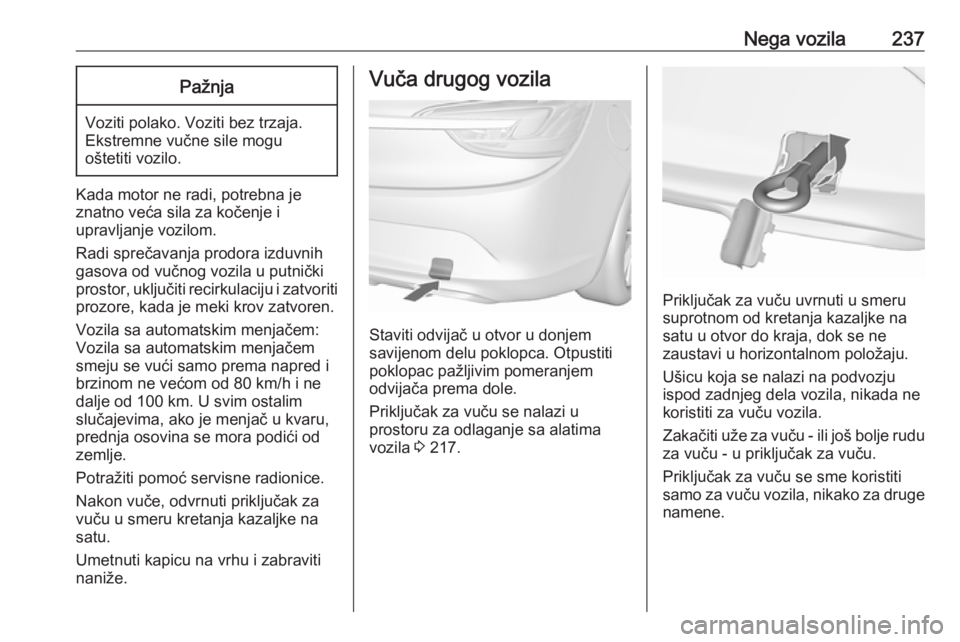

Nega vozila237Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova od vučnog vozila u putnički
prostor, uključiti recirkulaciju i zatvoriti
prozore, kada je meki krov zatvoren.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. U svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražiti pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču u smeru kretanja kazaljke na
satu.
Umetnuti kapicu na vrhu i zabraviti
naniže.
Vuča drugog vozila
Staviti odvijač u otvor u donjem
savijenom delu poklopca. Otpustiti poklopac pažljivim pomeranjem
odvijača prema dole.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 217.
Priključak za vuču uvrnuti u smeru
suprotnom od kretanja kazaljke na
satu u otvor do kraja, dok se ne
zaustavi u horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.

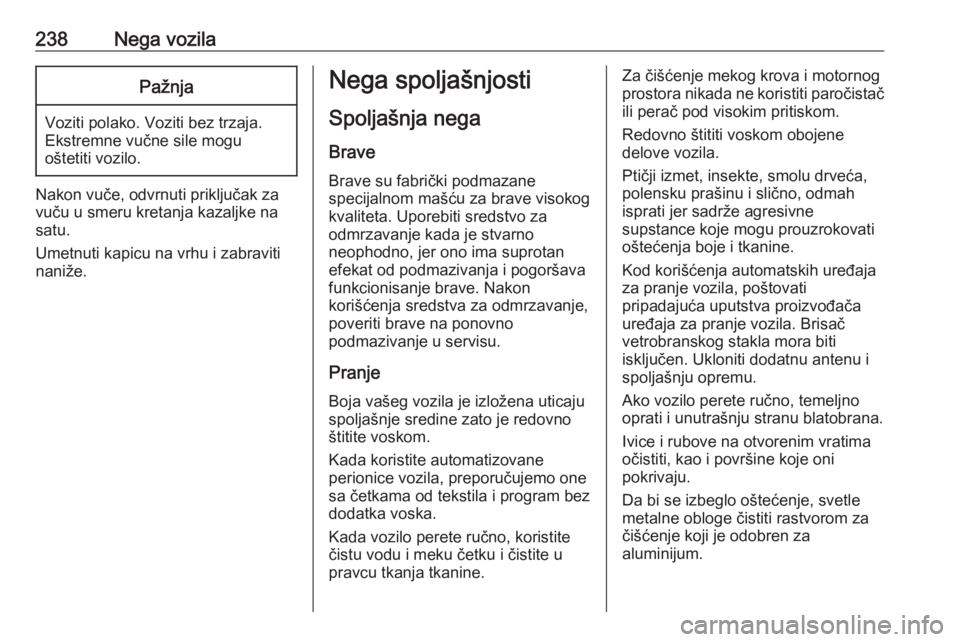

238Nega vozilaPažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču u smeru kretanja kazaljke na
satu.
Umetnuti kapicu na vrhu i zabraviti
naniže.
Nega spoljašnjosti
Spoljašnja nega
Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine zato je redovno
štitite voskom.
Kada koristite automatizovane
perionice vozila, preporučujemo one
sa četkama od tekstila i program bez
dodatka voska.
Kada vozilo perete ručno, koristite
čistu vodu i meku četku i čistite u
pravcu tkanja tkanine.Za čišćenje mekog krova i motornog
prostora nikada ne koristiti paročistač ili perač pod visokim pritiskom.
Redovno štititi voskom obojene
delove vozila.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje i tkanine.
Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla mora biti
isključen. Ukloniti dodatnu antenu i
spoljašnju opremu.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbeglo oštećenje, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.
