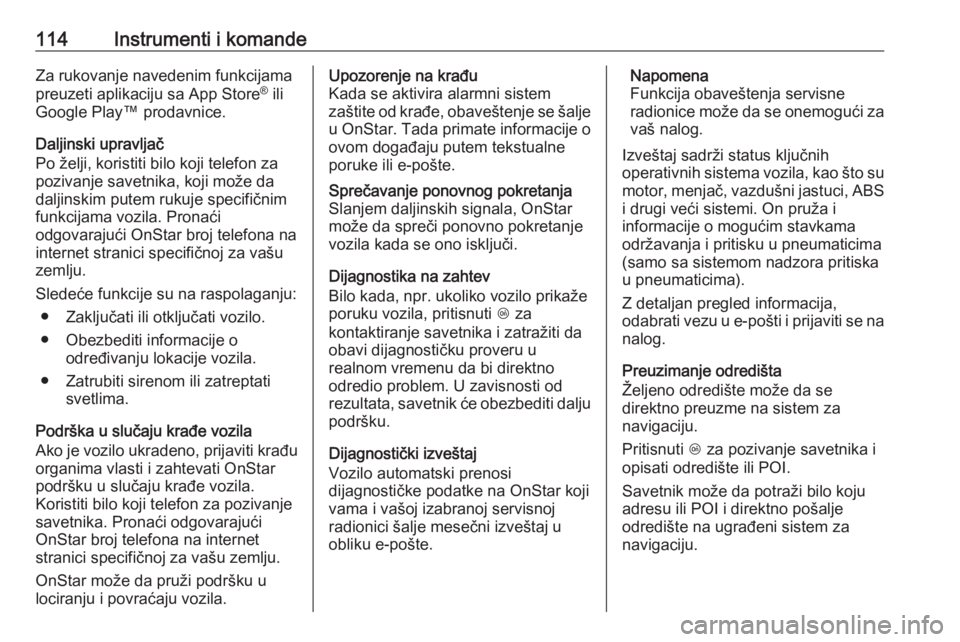

114Instrumenti i komandeZa rukovanje navedenim funkcijama
preuzeti aplikaciju sa App Store ®
ili
Google Play™ prodavnice.
Daljinski upravljač
Po želji, koristiti bilo koji telefon za pozivanje savetnika, koji može da
daljinskim putem rukuje specifičnim
funkcijama vozila. Pronaći
odgovarajući OnStar broj telefona na
internet stranici specifičnoj za vašu
zemlju.
Sledeće funkcije su na raspolaganju: ● Zaključati ili otključati vozilo.● Obezbediti informacije o određivanju lokacije vozila.
● Zatrubiti sirenom ili zatreptati svetlima.
Podrška u slučaju krađe vozila
Ako je vozilo ukradeno, prijaviti krađu organima vlasti i zahtevati OnStar
podršku u slučaju krađe vozila.
Koristiti bilo koji telefon za pozivanje
savetnika. Pronaći odgovarajući
OnStar broj telefona na internet
stranici specifičnoj za vašu zemlju.
OnStar može da pruži podršku u
lociranju i povraćaju vozila.Upozorenje na krađu
Kada se aktivira alarmni sistem
zaštite od krađe, obaveštenje se šalje
u OnStar. Tada primate informacije o ovom događaju putem tekstualne
poruke ili e-pošte.Sprečavanje ponovnog pokretanja
Slanjem daljinskih signala, OnStar
može da spreči ponovno pokretanje
vozila kada se ono isključi.
Dijagnostika na zahtev
Bilo kada, npr. ukoliko vozilo prikaže
poruku vozila, pritisnuti Z za
kontaktiranje savetnika i zatražiti da obavi dijagnostičku proveru u
realnom vremenu da bi direktno
odredio problem. U zavisnosti od
rezultata, savetnik će obezbediti dalju podršku.
Dijagnostički izveštaj
Vozilo automatski prenosi
dijagnostičke podatke na OnStar koji
vama i vašoj izabranoj servisnoj
radionici šalje mesečni izveštaj u
obliku e-pošte.
Napomena
Funkcija obaveštenja servisne
radionice može da se onemogući za
vaš nalog.
Izveštaj sadrži status ključnih
operativnih sistema vozila, kao što su motor, menjač, vazdušni jastuci, ABSi drugi veći sistemi. On pruža i
informacije o mogućim stavkama
održavanja i pritisku u pneumaticima
(samo sa sistemom nadzora pritiska
u pneumaticima).
Z detaljan pregled informacija,
odabrati vezu u e-pošti i prijaviti se na
nalog.
Preuzimanje odredišta
Željeno odredište može da se
direktno preuzme na sistem za
navigaciju.
Pritisnuti Z za pozivanje savetnika i
opisati odredište ili POI.
Savetnik može da potraži bilo koju
adresu ili POI i direktno pošalje
odredište na ugrađeni sistem za
navigaciju.

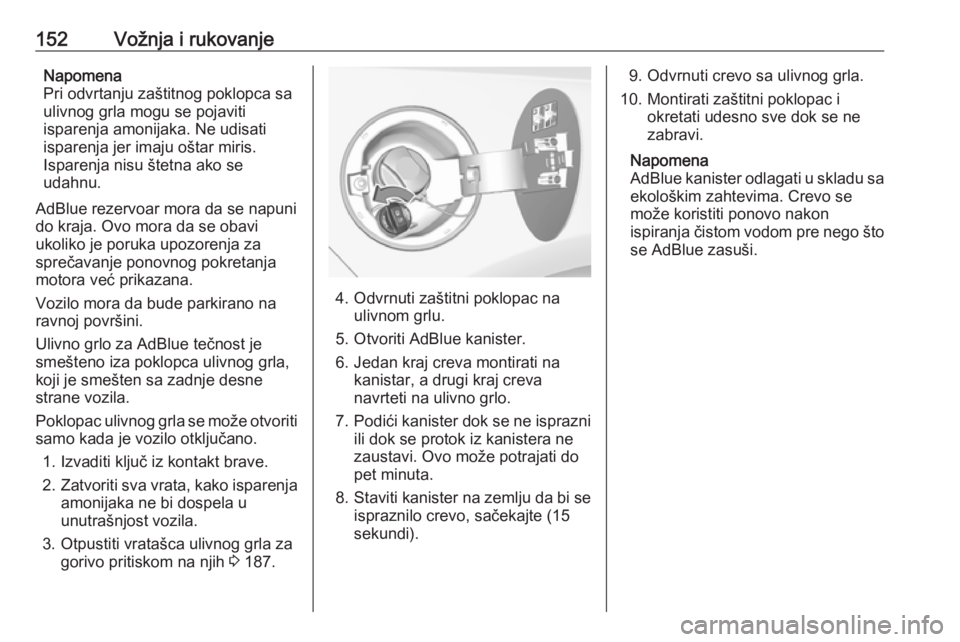

152Vožnja i rukovanjeNapomena
Pri odvrtanju zaštitnog poklopca sa
ulivnog grla mogu se pojaviti
isparenja amonijaka. Ne udisati
isparenja jer imaju oštar miris.
Isparenja nisu štetna ako se
udahnu.
AdBlue rezervoar mora da se napuni
do kraja. Ovo mora da se obavi
ukoliko je poruka upozorenja za
sprečavanje ponovnog pokretanja
motora već prikazana.
Vozilo mora da bude parkirano na
ravnoj površini.
Ulivno grlo za AdBlue tečnost je
smešteno iza poklopca ulivnog grla,
koji je smešten sa zadnje desne
strane vozila.
Poklopac ulivnog grla se može otvoriti samo kada je vozilo otključano.
1. Izvaditi ključ iz kontakt brave.
2. Zatvoriti sva vrata, kako isparenja
amonijaka ne bi dospela u
unutrašnjost vozila.
3. Otpustiti vratašca ulivnog grla za gorivo pritiskom na njih 3 187.
4. Odvrnuti zaštitni poklopac na
ulivnom grlu.
5. Otvoriti AdBlue kanister.
6. Jedan kraj creva montirati na kanistar, a drugi kraj creva
navrteti na ulivno grlo.
7. Podići kanister dok se ne isprazni
ili dok se protok iz kanistera ne
zaustavi. Ovo može potrajati do
pet minuta.
8. Staviti kanister na zemlju da bi se
ispraznilo crevo, sačekajte (15
sekundi).
9. Odvrnuti crevo sa ulivnog grla.
10. Montirati zaštitni poklopac i okretati udesno sve dok se ne
zabravi.
Napomena
AdBlue kanister odlagati u skladu sa ekološkim zahtevima. Crevo se
može koristiti ponovo nakon
ispiranja čistom vodom pre nego što se AdBlue zasuši.

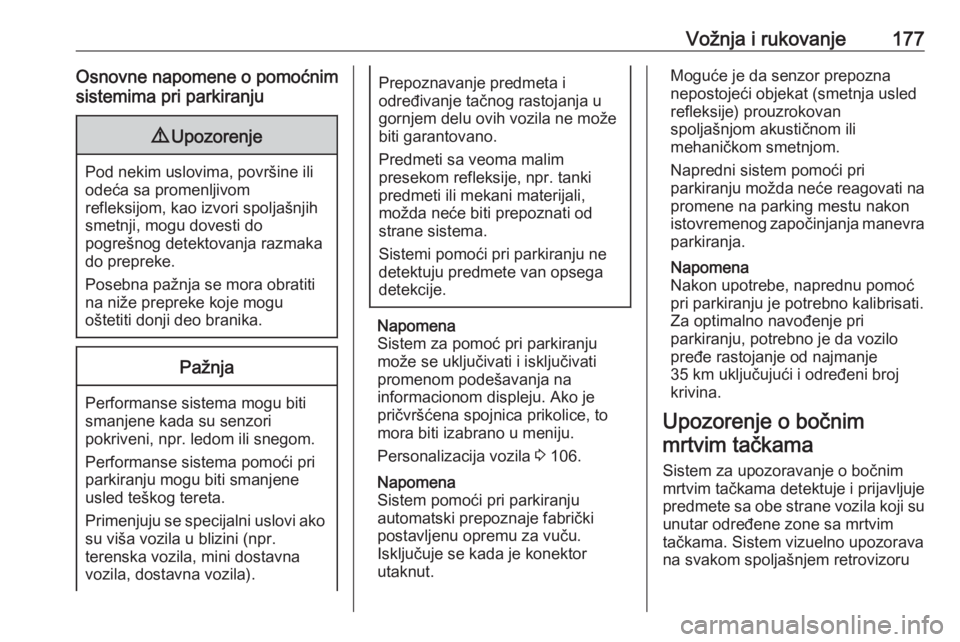

Vožnja i rukovanje177Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem za pomoć pri parkiranju
može se uključivati i isključivati
promenom podešavanja na
informacionom displeju. Ako je
pričvršćena spojnica prikolice, to
mora biti izabrano u meniju.
Personalizacija vozila 3 106.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na parking mestu nakon
istovremenog započinjanja manevra parkiranja.
Napomena
Nakon upotrebe, naprednu pomoć
pri parkiranju je potrebno kalibrisati.
Za optimalno navođenje pri
parkiranju, potrebno je da vozilo pređe rastojanje od najmanje
35 km uključujući i određeni broj
krivina.
Upozorenje o bočnim
mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem vizuelno upozorava
na svakom spoljašnjem retrovizoru

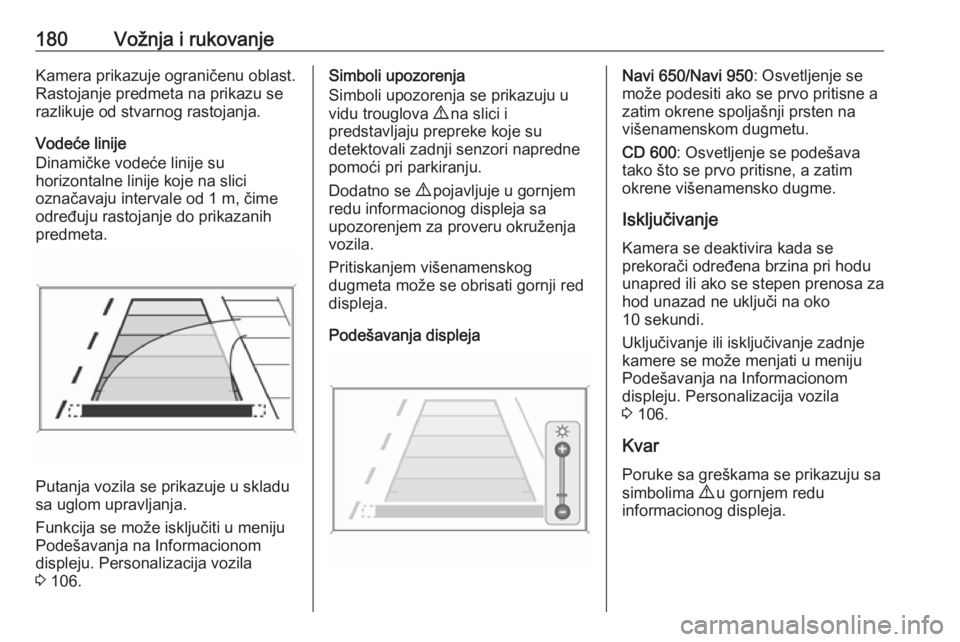

180Vožnja i rukovanjeKamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od 1 m, čime
određuju rastojanje do prikazanih
predmeta.
Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Funkcija se može isključiti u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 106.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno se 9 pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Pritiskanjem višenamenskog
dugmeta može se obrisati gornji red
displeja.
Podešavanja displejaNavi 650/Navi 950 : Osvetljenje se
može podesiti ako se prvo pritisne a zatim okrene spoljašnji prsten na
višenamenskom dugmetu.
CD 600 : Osvetljenje se podešava
tako što se prvo pritisne, a zatim
okrene višenamensko dugme.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Uključivanje ili isključivanje zadnje
kamere se može menjati u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 106.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.

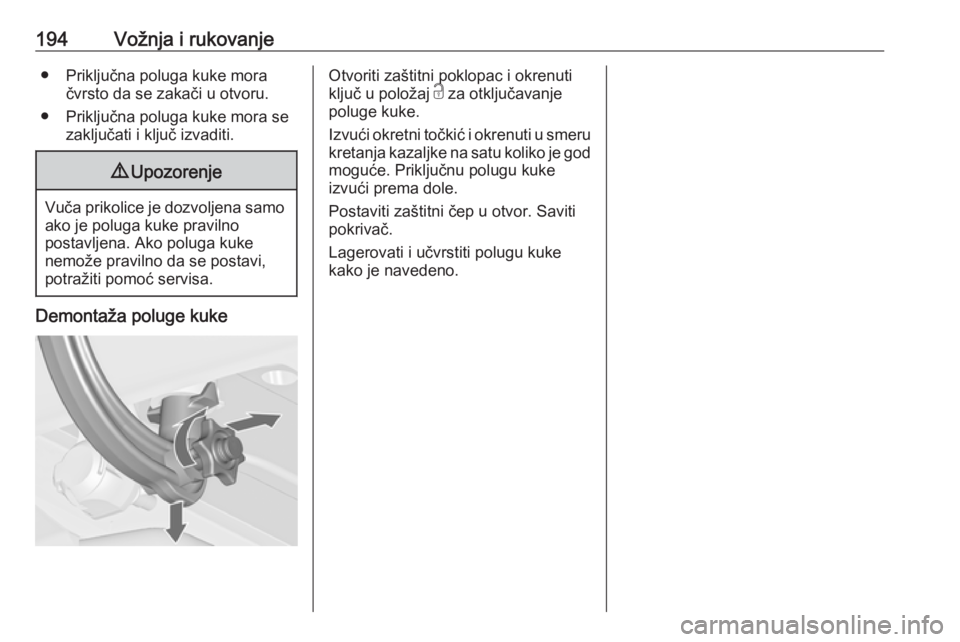

194Vožnja i rukovanje● Priključna poluga kuke moračvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Lagerovati i učvrstiti polugu kuke
kako je navedeno.

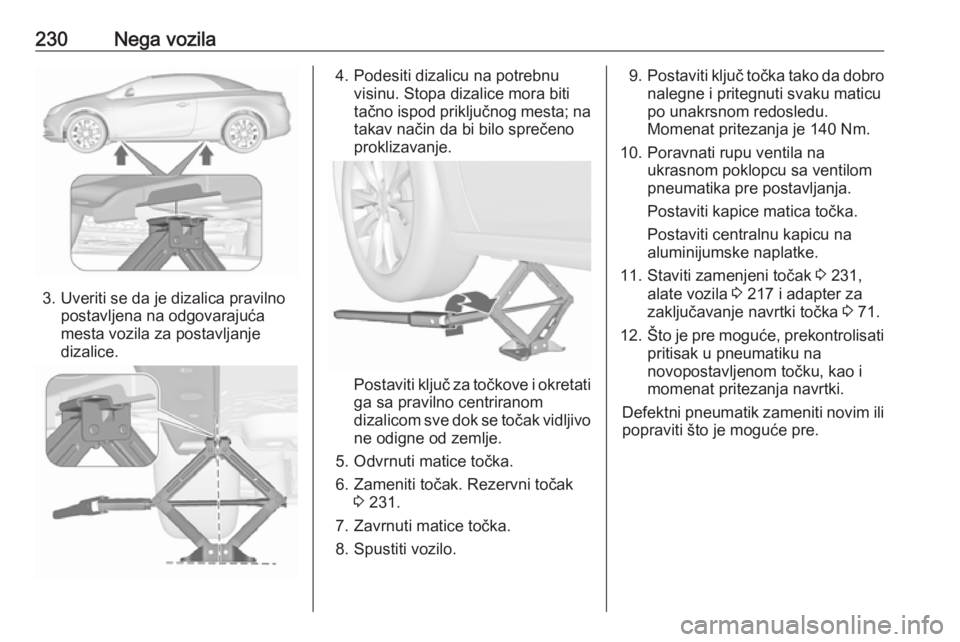

230Nega vozila
3. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postaviti ključ za točkove i okretati ga sa pravilno centriranom
dizalicom sve dok se točak vidljivo
ne odigne od zemlje.
5. Odvrnuti matice točka.
6. Zameniti točak. Rezervni točak 3 231.
7. Zavrnuti matice točka.
8. Spustiti vozilo.
9. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku maticu
po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
Postaviti centralnu kapicu na
aluminijumske naplatke.
11. Staviti zamenjeni točak 3 231,
alate vozila 3 217 i adapter za
zaključavanje navrtki točka 3 71.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.

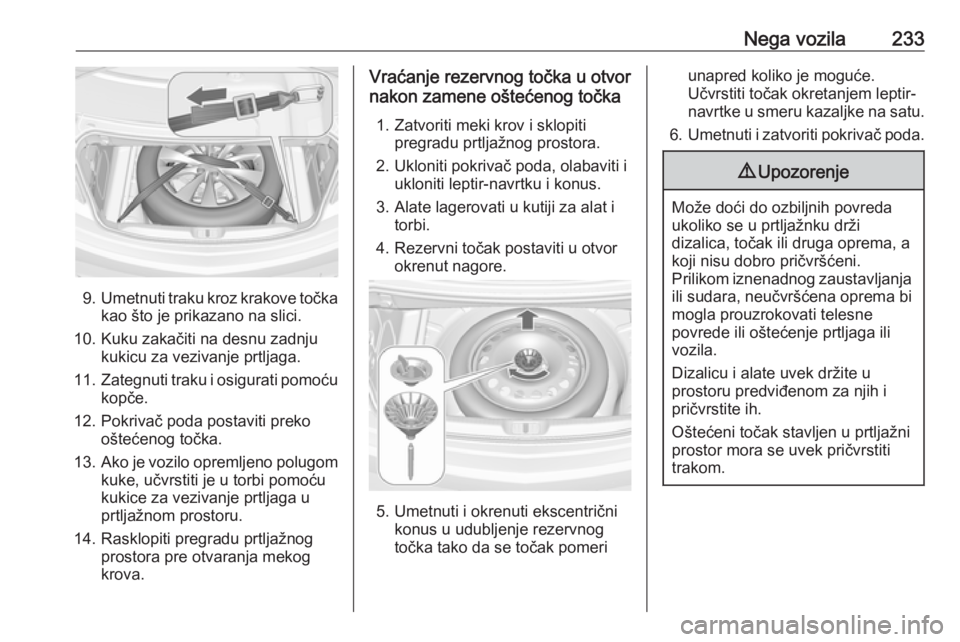

Nega vozila233
9.Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
10. Kuku zakačiti na desnu zadnju kukicu za vezivanje prtljaga.
11. Zategnuti traku i osigurati pomoću
kopče.
12. Pokrivač poda postaviti preko oštećenog točka.
13. Ako je vozilo opremljeno polugom
kuke, učvrstiti je u torbi pomoću
kukice za vezivanje prtljaga u
prtljažnom prostoru.
14. Rasklopiti pregradu prtljažnog prostora pre otvaranja mekog
krova.
Vraćanje rezervnog točka u otvor
nakon zamene oštećenog točka
1. Zatvoriti meki krov i sklopiti pregradu prtljažnog prostora.
2. Ukloniti pokrivač poda, olabaviti i ukloniti leptir-navrtku i konus.
3. Alate lagerovati u kutiji za alat i torbi.
4. Rezervni točak postaviti u otvor okrenut nagore.
5. Umetnuti i okrenuti ekscentrični konus u udubljenje rezervnog
točka tako da se točak pomeri
unapred koliko je moguće.
Učvrstiti točak okretanjem leptir-
navrtke u smeru kazaljke na satu.
6. Umetnuti i zatvoriti pokrivač poda.9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni.
Prilikom iznenadnog zaustavljanja
ili sudara, neučvršćena oprema bi
mogla prouzrokovati telesne
povrede ili oštećenje prtljaga ili
vozila.
Dizalicu i alate uvek držite u
prostoru predviđenom za njih i
pričvrstite ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.

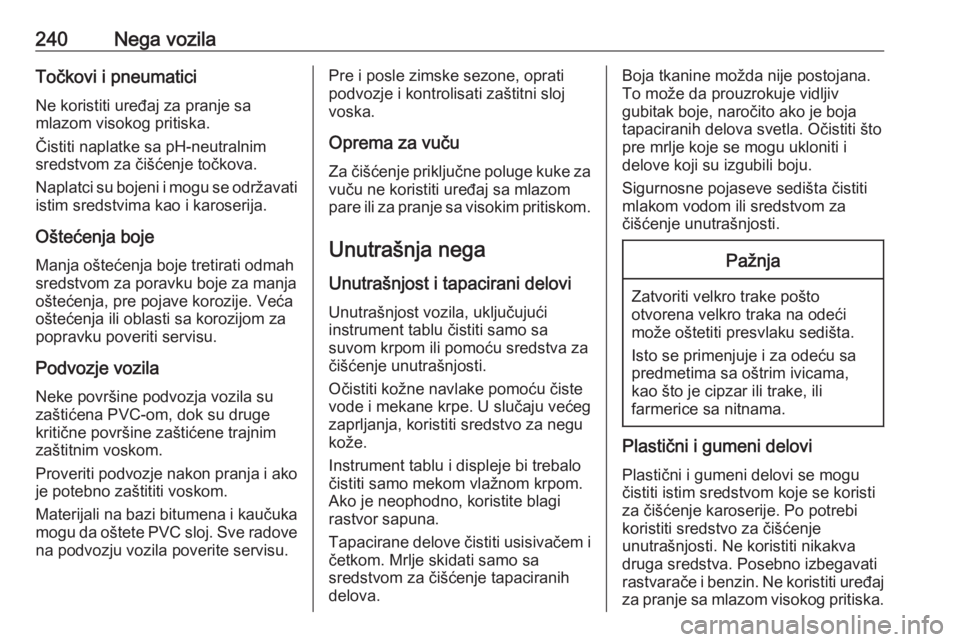

240Nega vozilaTočkovi i pneumatici
Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.
Oštećenja bojeManja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.
Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako
je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.
Oprema za vuču Za čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.
Unutrašnja nega Unutrašnjost i tapacirani delovi
Unutrašnjost vozila, uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za
čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je neophodno, koristite blagi
rastvor sapuna.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapaciranih
delova.Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi
koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.
