Îngrijirea autovehiculului23911. Depozitaţi roata înlocuită 3 239,
trusa de scule 3 225 şi adaptorul
pentru piuliţele de roată cu
blocare 3 72.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.

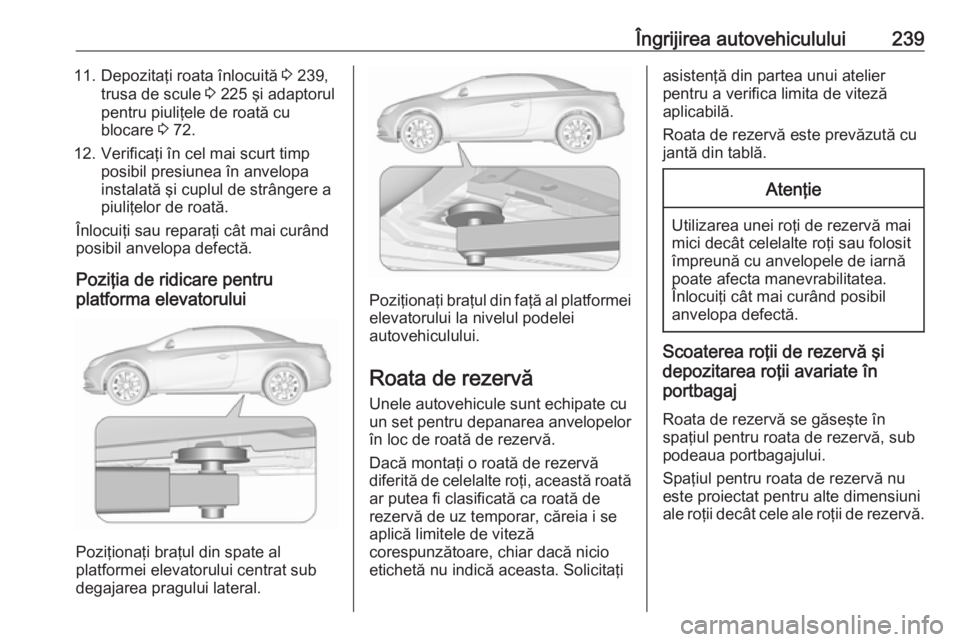

Poziţia de ridicare pentru
platforma elevatorului
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţionaţi braţul din faţă al platformei elevatorului la nivelul podelei
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este prevăzută cu
jantă din tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau folosit
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Scoaterea roţii de rezervă şi
depozitarea roţii avariate în
portbagaj
Roata de rezervă se găseşte în
spaţiul pentru roata de rezervă, sub
podeaua portbagajului.
Spaţiul pentru roata de rezervă nu
este proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă.

240Îngrijirea autovehicululuiPentru scoatere:1. Închideţi capota din pânză şi pliaţi
divizorul portbagajului prin
împingerea zonei cu buclă în sus
şi înspre interior 3 75.
2. Scoateţi podeaua.
3. Roata de rezervă este fixată cu o
piuliţă-fluture în spaţiul destinat
roţii de rezervă. Slăbiţi piuliţa,
demontaţi conul şi scoateţi roata
de rezervă.
Cutia şi sacul cu trusa de scule se
află sub roata de rezervă. Sacul
de scule este fixată cu o clemă de tija de depozitare. Desprindeţi
trusa de scule şi sacul de scule de
la tija de depozitare pentru a avea acces la sculele din sac. Trusa de
scule a autovehiculului 3 225.
4. Schimbaţi roata avariată 3 236 şi
depozitaţi sculele înapoi în trusă
şi în sac. Scoateţi banda de la
cutie şi aşezaţi-o în lateral.
5. Fixaţi sacul de scule la tija de depozitare şi puneţi sacul în
locaş. Fixaţi cutia cu unelte prin
montarea adaptorului conic şi
strângerea piuliţei fluture.
6. Depozitaţi roata avariată cu faţa exterioară în sus în spaţiul
dedicat.

Îngrijirea autovehiculului241
7. Treceţi capătul cu buclă al benziiprin inelul de amarare din spate
stânga.
8. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.9. Treceţi chinga printre spiţele jantei conform figurii.
10. Fixaţi cârligul de inelul de amarare
din dreapta spate.
11. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
12. Aşezaţi mocheta peste roata avariată.
13. Dacă există în dotare, fixaţi sacul cu cuplajul sferic de tractare într-
unul din inelele de amarare din
portbagaj.
14. Depliaţi divizorul portbagajului înainte de a deschide capota din
pânză.
Depozitarea roţii de rezervă
înapoi după înlocuirea roţii
deteriorate
1. Închideţi capota din pânză şi pliaţi
divizorul portbagajului.
2. Scoateţi podeaua, slăbiţi şi scoateţi piuliţa-fluture şi conul.
3. Depozitaţi sculele în trusă şi în sac.
4. Aşezaţi roata de rezervă cu partea exterioară în sus în spaţiul
dedicat.

242Îngrijirea autovehiculului5.Introduceţi şi rotiţi conul în locaşul
din roata de rezervă astfel încât
roata să fie poziţionată cât mai în
faţă. Fixaţi prin rotirea piuliţei-
fluture în sens orar.
6. Introduceţi şi fixaţi podeaua.9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau al unei coliziuni, obiectele
mobile din portbagaj pot
determina răniri personale sau
deteriorarea încărcăturii sau a
autovehiculului.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.
Roata de rezervă de uz temporarAtenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Se va monta numai o singură roată de rezervă de uz temporar. Nu depăşiţi
viteza de 80 km/h. Abordaţi virajele cu
viteză redusă. Nu se va folosi pentru
o perioadă mai lungă.
Dacă autovehiculul dumneavoastră
are o pană pe spate în timp ce
tractează un alt autovehicul, montaţi
roata de rezervă de uz temporar în
faţă şi roata de dimensiuni normale în partea din spate.
Lanţurile antiderapante 3 233.
Roată de rezervă cu anvelopă
direcţională
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
deplasare. Sensul de rotaţie este
indicat de un simbol (de exemplu o
săgeată) pe flancul anvelopei.
La instalarea anvelopelor direcţionale
în sensul eronat de rotaţie, se aplică
următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi câtmai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.

Îngrijirea autovehiculului243Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
● Bateria nu va fi expusă niciodată flăcărilor deschise sau scânteilor.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele
diesel).
● Bateria descărcată nu se va deconecta de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.
● Nu vă aplecaţi deasupra bateriei în timpul pornirii asistate.● Evitaţi contactul clemelor unuicablu cu ale celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de parcare, aduceţi
transmisia în poziţia neutră,
respectiv transmisia automată în poziţia P.
● Deschideţi capacele de protecţie ale bornelor pozitive ale ambelor
baterii.

244Îngrijirea autovehicululuiOrdinea conectării bornelor:1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuiepornit, de ex. la blocul motor saula şuruburile de fixare ale
motorului. Realizaţi conexiunea
cât mai departe de bateria
descărcată, oricum, la cel puţin
60 cm.
Cablurile se vor aşeza în aşa fel încât
să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în ordine inversă faţă de conectare.Tractarea
Tractarea autovehiculului
Introduceţi o şurubelniţă în fanta din
partea inferioară a capacului.
Decuplaţi capacul deplasând cu grijă şurubelniţa în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 225.

Îngrijirea autovehiculului245
Înşurubaţi complet cârligul de tractareîn sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau,
recomandabil, bara de tractare – la
cârligul de tractare.
Cârligul de tractare trebuie folosit numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi a permite
funcţionarea lămpilor de frână, a
claxonului şi a ştergătoarelor de
parbriz.
Transmisia în poziţia neutră.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Când capota din pânză este închisă,
se va activa funcţia de recirculare a
aerului şi se vor închide geamurile
pentru a împiedica intrarea gazelor
de eşapament de la autovehiculul
tractor.
Autovehiculele cu transmisie
automată: Autovehiculul trebuie
tractat cu faţa în sensul de mers, cu
maxim 80 km/h şi nu mai mult de
100 km. În toate celelalte cazuri şi
când transmisia este defectă, puntea
faţă trebuie ridicată de pe sol.
Apelaţi la un atelier service autorizat
pentru asistenţă.
După tractare, deşurubaţi cârligul de
tractare în sens orar.
Introduceţi capacul în partea
superioară şi blocaţi-l în jos.
Tractarea altui autovehicul
Introduceţi o şurubelniţă în fanta din
curbura inferioară a capacului.
Decuplaţi capacul deplasând cu grijă
şurubelniţa în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 225.

246Îngrijirea autovehiculului
Înşurubaţi complet cârligul de tractareîn sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Inelul de amarare aflat sub
autovehicul în partea din spate nu se utilizează pentru tractare.
Ataşaţi cablul de tractare – sau, şi mai bine, bara de tractare – la cârligul de
tractare.
Cârligul de tractare va fi folosit numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare în sens orar.
Introduceţi capacul în partea
superioară şi blocaţi-l în jos.
Îngrijirea aspectului
Întreţinerea exterioară ÎncuietorileÎncuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este abosolut necesar,
deoarece acesta îndepărtează
vaselina şi afectează funcţionarea
încuietorii. După utilizarea soluţiei de
degivrare, apelaţi la un atelier service pentru gresarea încuietorilor.
Spălarea
Vopseaua autovehiculului este
expusă influenţelor mediului, prin
urmare, spălaţi periodic
autovehiculul.
Când utilizaţi o spălătorie automată,
recomandăm una cu perii textile şi un
program fără aditivi pe bază de ceară.
Dacă spălaţi autovehiculul manual,
utilizaţi apă curată şi o perie moale, curăţând în direcţia granulaţiei
capotei textile.
