Уход за автомобилем231
2. Освободите и удалите пласти‐ковую крышку в боковой деко‐
ративной панели.
3. Выньте патрон, повернув его против часовой стрелки.

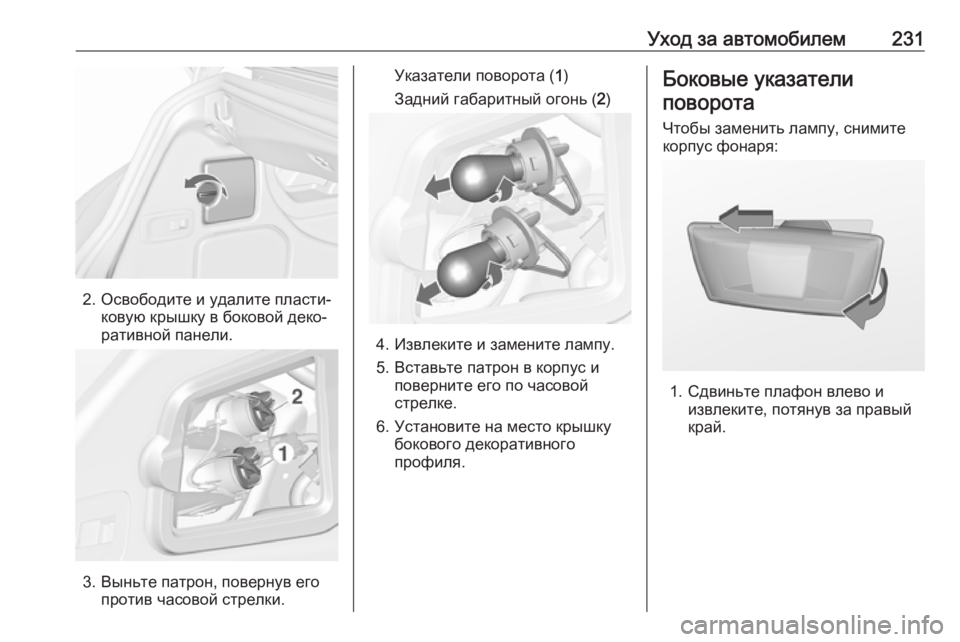

Указатели поворота ( 1)
Задний габаритный огонь ( 2)
4. Извлеките и замените лампу.
5. Вставьте патрон в корпус и поверните его по часовой
стрелке.
6. Установите на место крышку бокового декоративного
профиля.
Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

232Уход за автомобилем
2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.

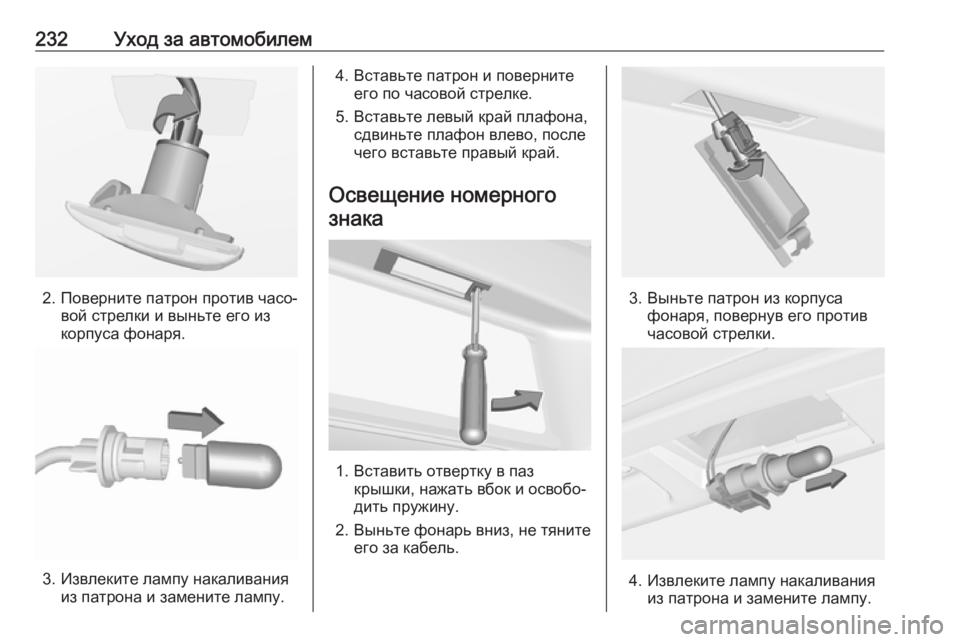

Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпусафонаря, повернув его против
часовой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.

Уход за автомобилем2335. Вставьте патрон в корпусфонаря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование

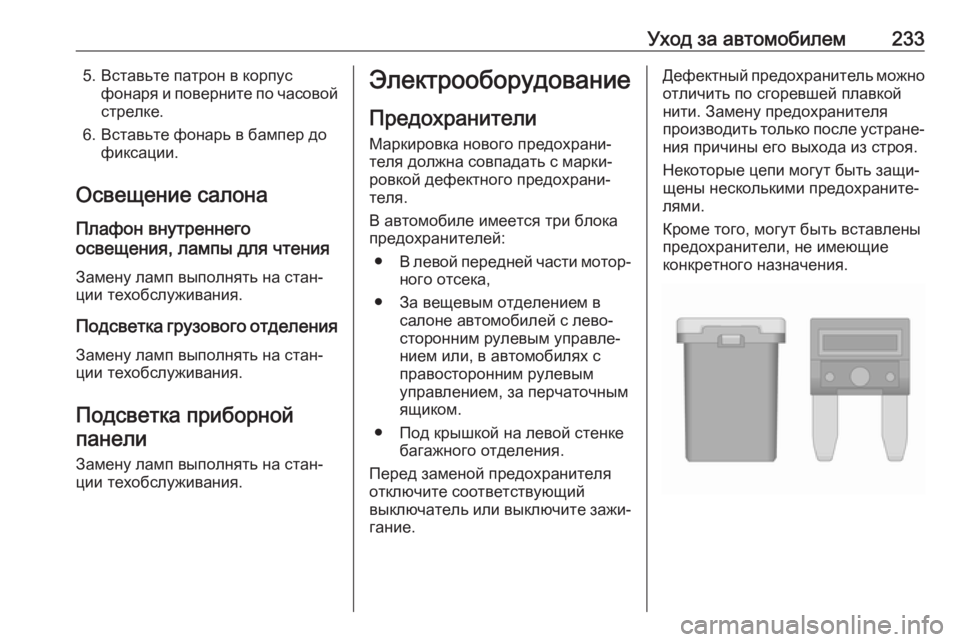

Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● В левой передней части мотор‐
ного отсека,
● За вещевым отделением в салоне автомобилей с лево‐
сторонним рулевым управле‐
нием или, в автомобилях с
правосторонним рулевым
управлением, за перчаточным
ящиком.
● Под крышкой на левой стенке багажного отделения.
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.

234Уход за автомобилем

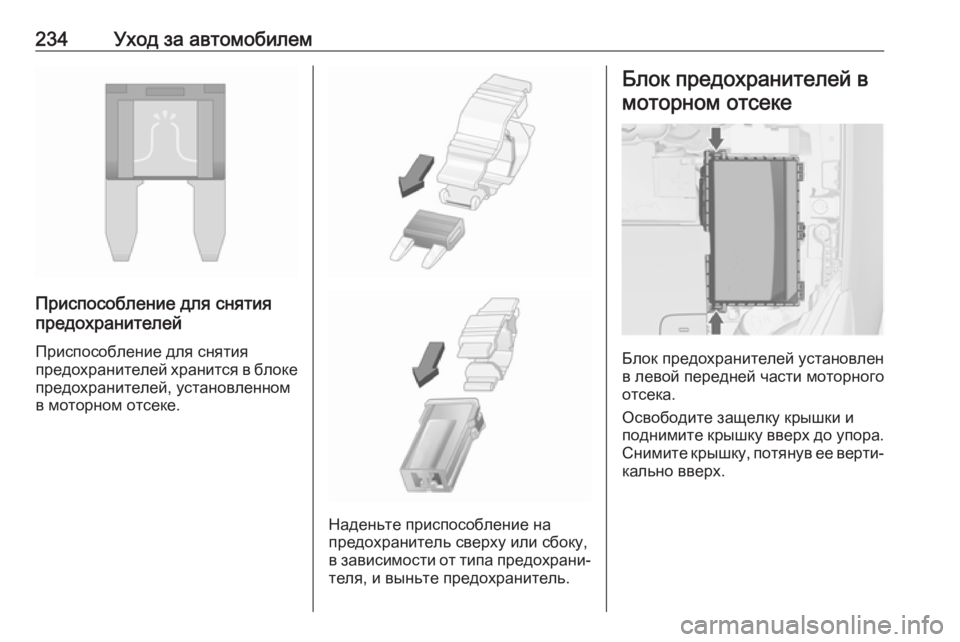

Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

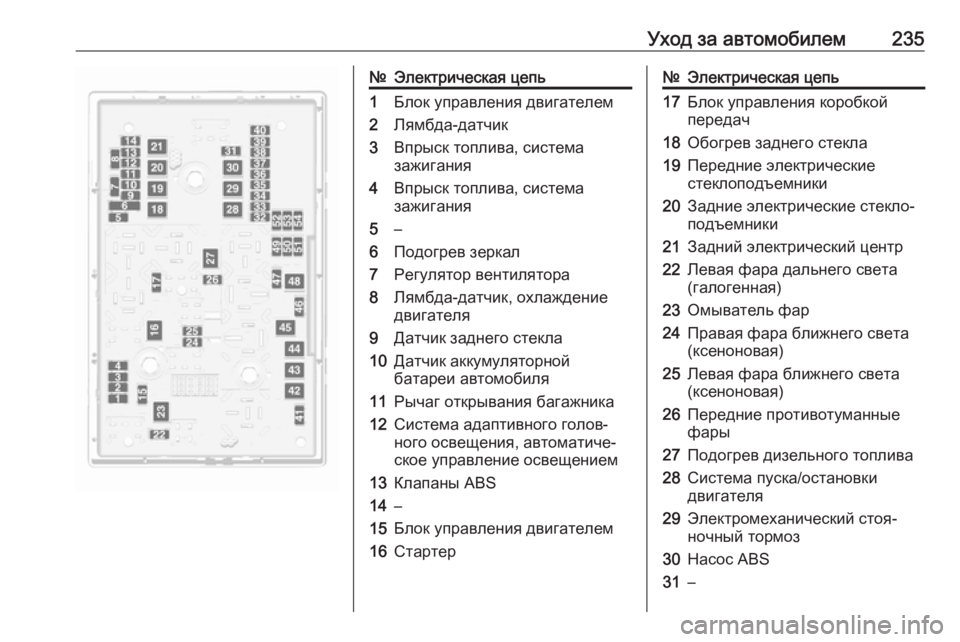

Уход за автомобилем235№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива, система
зажигания4Впрыск топлива, система
зажигания5–6Подогрев зеркал7Регулятор вентилятора8Лямбда-датчик, охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением13Клапаны ABS14–15Блок управления двигателем16Стартер№Электрическая цепь17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система пуска/остановки
двигателя29Электромеханический стоя‐
ночный тормоз30Насос ABS31–

236Уход за автомобилем№Электрическая цепь32Подушка безопасности33Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Электрические стеклоподъем‐
ники, датчик дождя, наружное
зеркало36Климат-контроль37–38Вакуумный насос39Блок управления системы
топливоподачи40Система омывателя лобового
стекла41Правая фара дальнего света
(галогенная)42Вентилятор радиатора43Очиститель ветрового стекла44–45Вентилятор радиатора46–47Звуковой сигнал№Электрическая цепь48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света, система адап‐
тивного головного освещения51–52Вспомогательный отопитель
дизельного двигателя53Модуль управления коробкой
передач, модуль управления
двигателем54Вакуумный насос, комбинация
приборов, вентиляторы
системы отопления, система
кондиционирования воздуха
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.

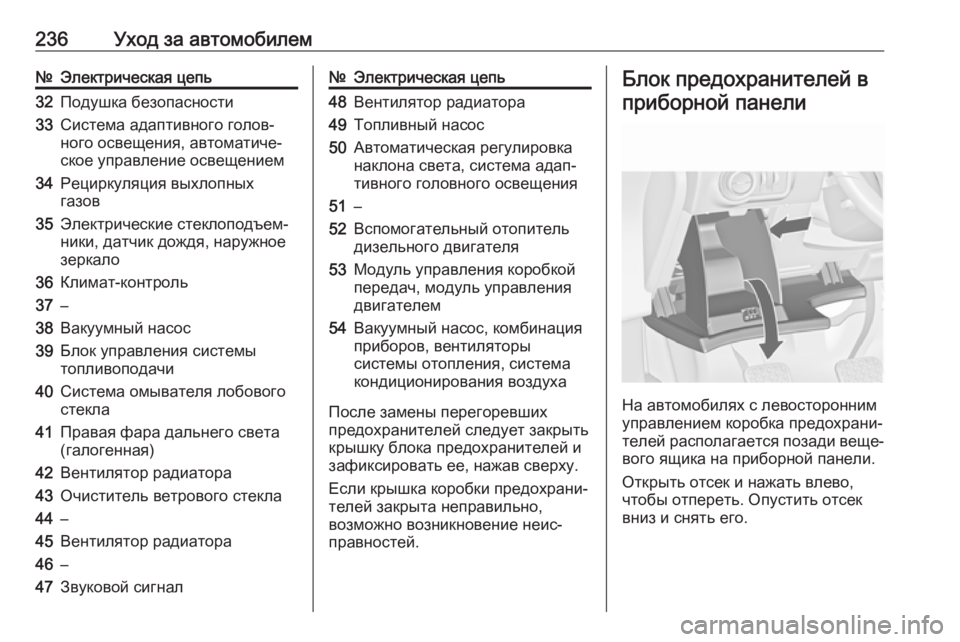

Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.

Уход за автомобилем237
На автомобилях с правостороннимрулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем
открыть крышку и опустить ее вниз.
№Электрическая цепь1Дисплеи2Модуль управления кузовным
оборудованием, наружные
световые приборы3Модуль управления кузовным
оборудованием, наружные
световые приборы4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент6Розетка, прикуриватель7Розетка электропитания№Электрическая цепь8Модуль управления кузовным
оборудованием, ближний свет,
левая фара9Модуль управления кузовным
оборудованием, ближний свет, правая фара10Блок управления кузовным
оборудованием, дверные
замки11Вентилятор системы
отопления и кондициониро‐
вания12Электропривод регулировки
сиденья водителя13Электрическая регулировка
пассажирского сиденья14Диагностический разъем15Подушка безопасности16Реле крышки багажника17Кондиционер18Сервисная диагностика19Модуль управления кузовным
оборудованием, стоп-сигналы,
задние фонари, светильники
салона

238Уход за автомобилем№Электрическая цепь20–21Щиток приборов22Система зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка для аксессуаров в
багажнике

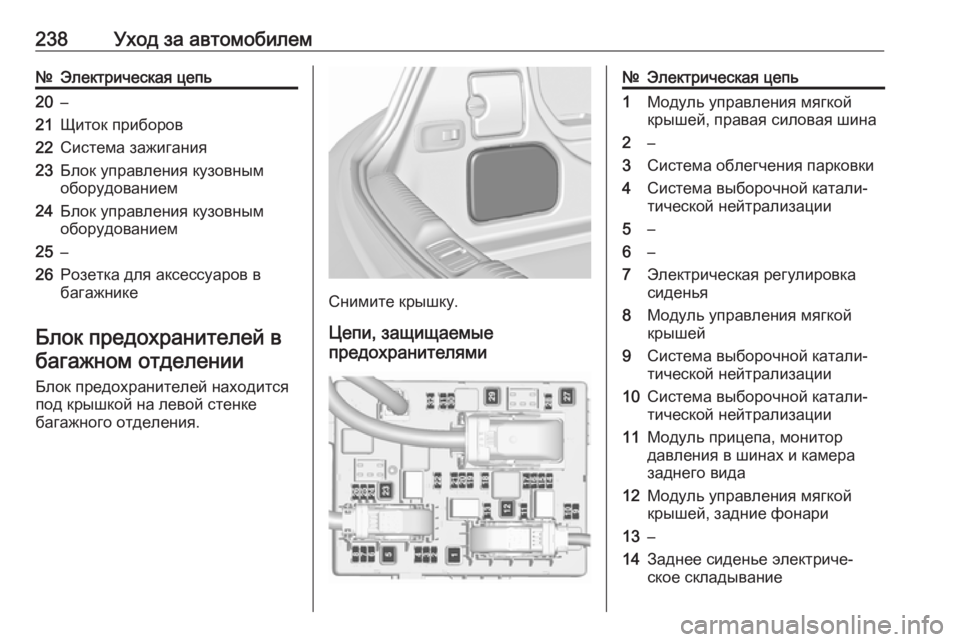

Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.
Снимите крышку.
Цепи, защищаемые
предохранителями
№Электрическая цепь1Модуль управления мягкой
крышей, правая силовая шина2–3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8Модуль управления мягкой
крышей9Система выборочной катали‐
тической нейтрализации10Система выборочной катали‐
тической нейтрализации11Модуль прицепа, монитор
давления в шинах и камера
заднего вида12Модуль управления мягкой
крышей, задние фонари13–14Заднее сиденье электриче‐
ское складывание
