2017 OPEL CASCADA Инструкция по эксплуатации (in Russian)

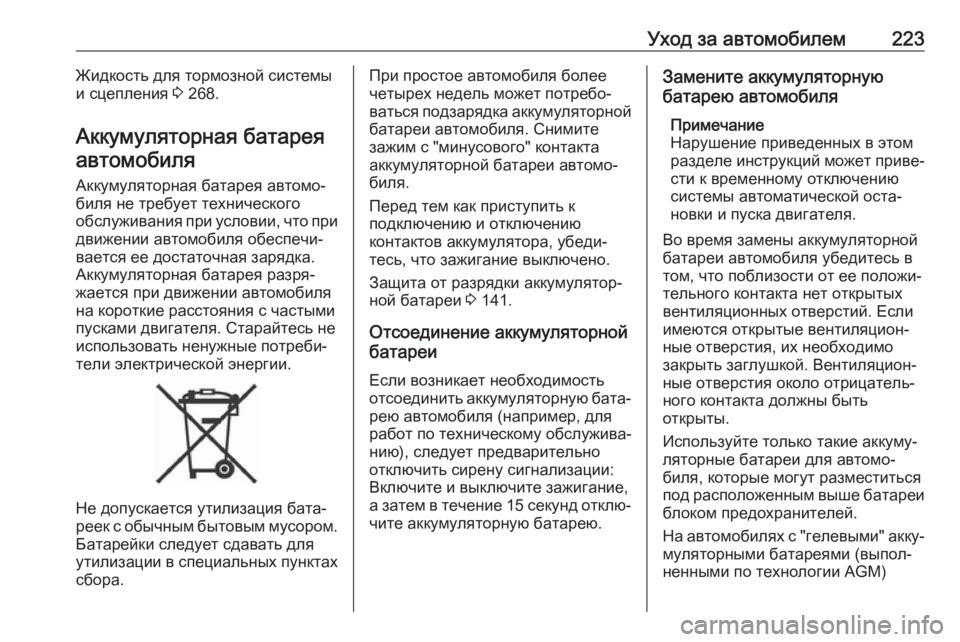

Уход за автомобилем223Жидкость для тормозной системы
и сцепления 3 268.
Аккумуляторная батарея автомобиля
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при движении автомобиля обеспечи‐вается ее достаточная зарядка.
Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите
зажим с "минусового" контакта аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разрядки аккумулятор‐
ной батареи 3 141.
Отсоединение аккумуляторной
батареи
Если возникает необходимость
отсоединить аккумуляторную бата‐
рею автомобиля (например, для работ по техническому обслужива‐
нию), следует предварительно
отключить сирену сигнализации:
Включите и выключите зажигание, а затем в течение 15 секунд отклю‐ чите аккумуляторную батарею.Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться под расположенным выше батареи
блоком предохранителей.
На автомобилях с "гелевыми" акку‐ муляторными батареями (выпол‐
ненными по технологии AGM)

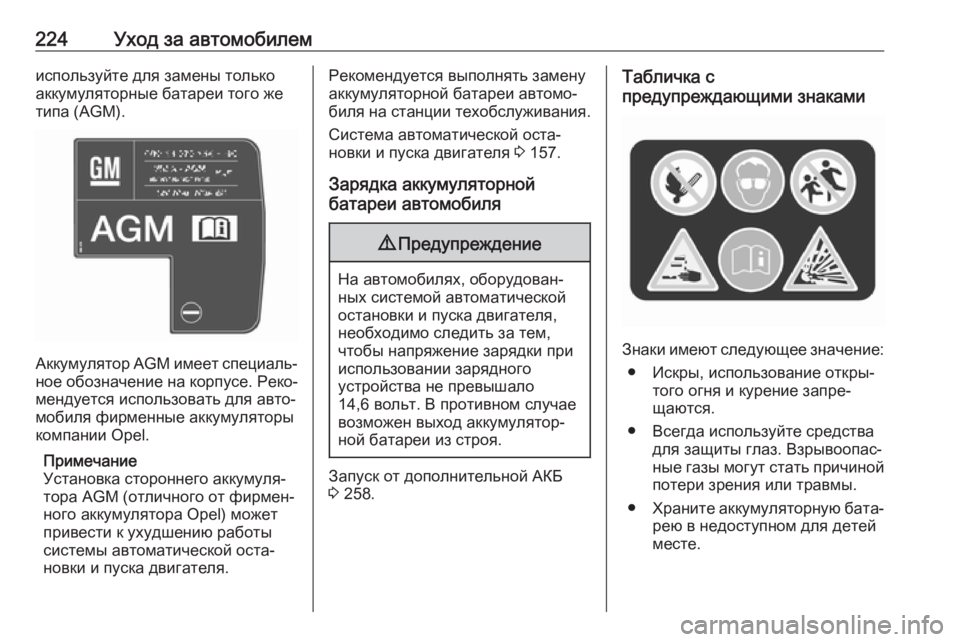

224Уход за автомобилемиспользуйте для замены только
аккумуляторные батареи того же
типа (AGM).
Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 157.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного
устройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 258.
Табличка с
предупреждающими знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.

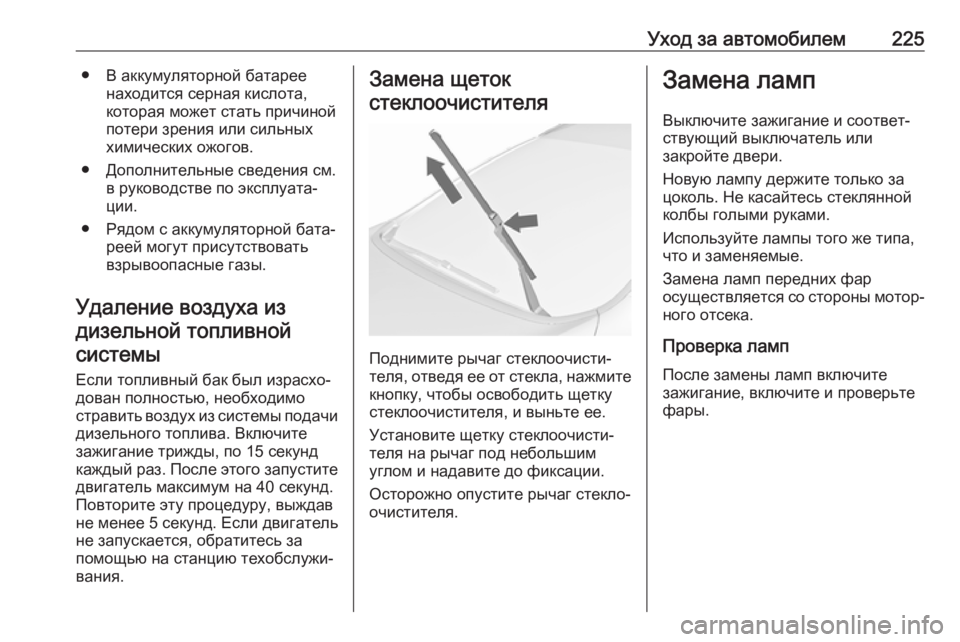

Уход за автомобилем225● В аккумуляторной батареенаходится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите
зажигание трижды, по 15 секунд
каждый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за
помощью на станцию техобслужи‐
вания.Замена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.

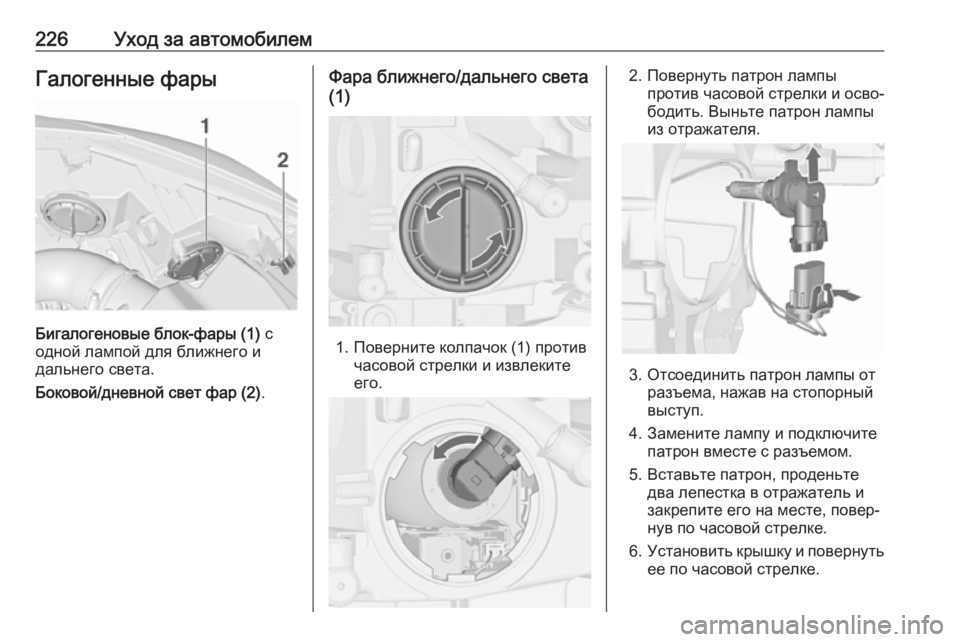

226Уход за автомобилемГалогенные фары
Бигалогеновые блок-фары (1) с
одной лампой для ближнего и
дальнего света.
Боковой/дневной свет фар (2) .
Фара ближнего/дальнего света
(1)
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы против часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.

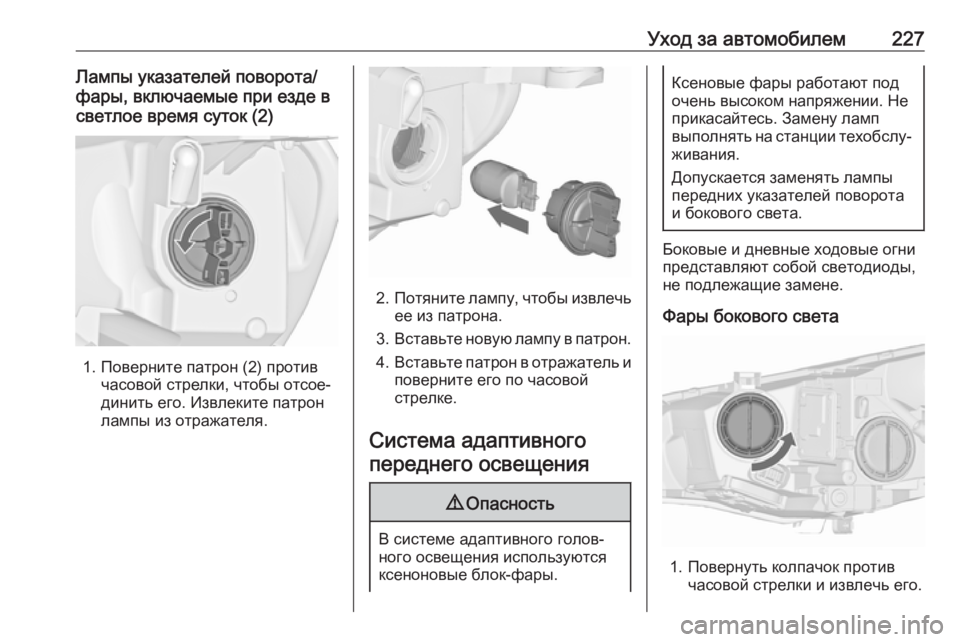

Уход за автомобилем227Лампы указателей поворота/фары, включаемые при езде в
светлое время суток (2)
1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного переднего освещения
9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп
выполнять на станции техобслу‐
живания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Боковые и дневные ходовые огни
представляют собой светодиоды,
не подлежащие замене.
Фары бокового света
1. Повернуть колпачок против часовой стрелки и извлечь его.

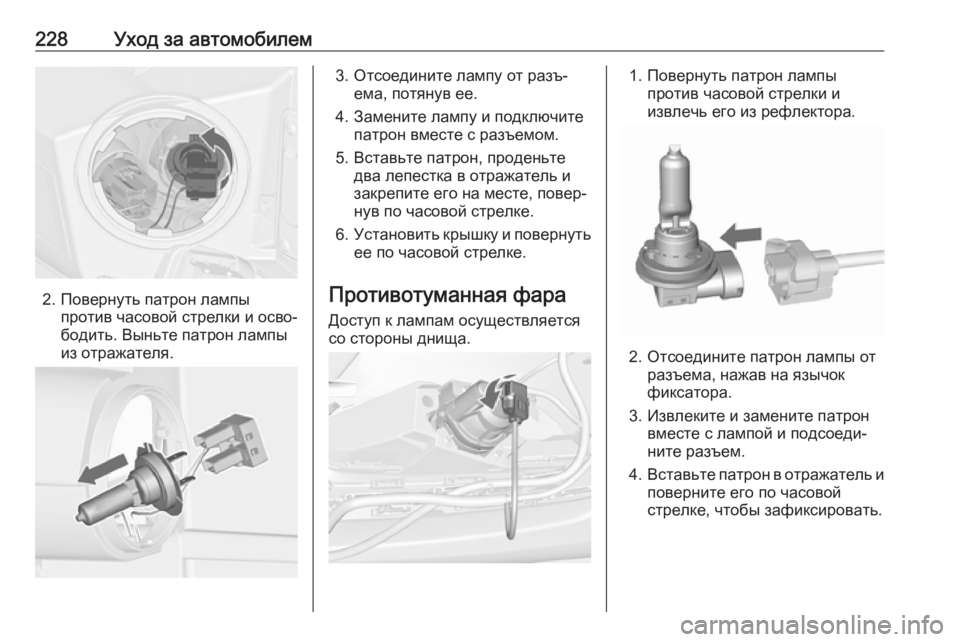

228Уход за автомобилем
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара Доступ к лампам осуществляется
со стороны днища.1. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.

Уход за автомобилем229Передние указателиповорота
1. Поверните колпачок (1) против часовой стрелки и снимите его.
2. На иллюстрации показанаверсия с галогенными перед‐
ними фарами.
На иллюстрации показана
версия с фарами адаптивного
головного света.
Поверните разъем лампы
против часовой стрелки, чтобы
его высвободить и вынуть из
рефлектора.
3. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.

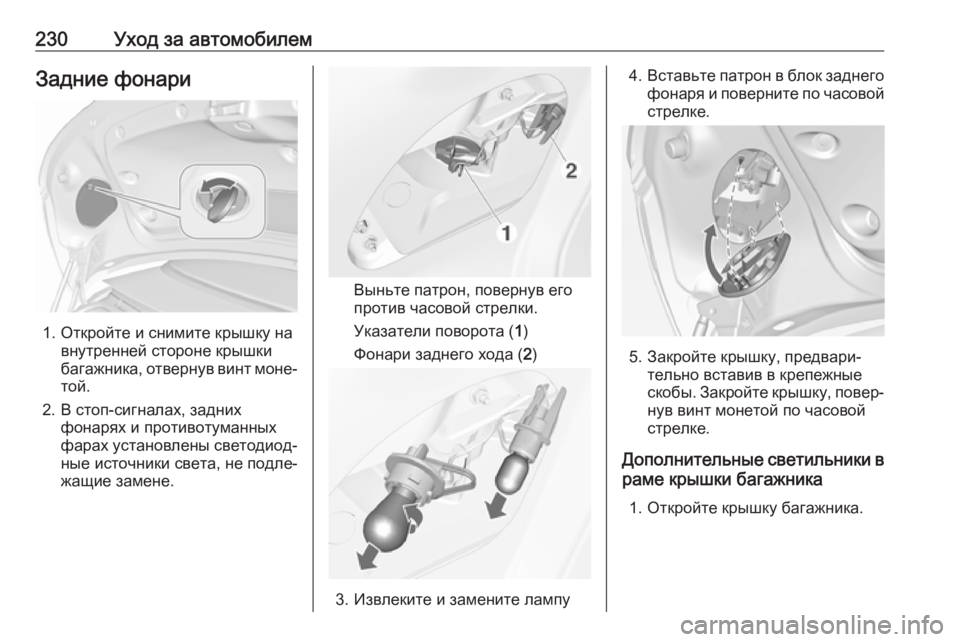

230Уход за автомобилемЗадние фонари
1. Откройте и снимите крышку навнутренней стороне крышки
багажника, отвернув винт моне‐
той.
2. В стоп-сигналах, задних фонарях и противотуманных
фарах установлены светодиод‐ ные источники света, не подле‐
жащие замене.
Выньте патрон, повернув его
против часовой стрелки.
Указатели поворота ( 1)
Фонари заднего хода ( 2)
3. Извлеките и замените лампу
4. Вставьте патрон в блок заднего
фонаря и поверните по часовой стрелке.
5. Закройте крышку, предвари‐ тельно вставив в крепежные
скобы. Закройте крышку, повер‐ нув винт монетой по часовой
стрелке.
Дополнительные светильники в
раме крышки багажника
1. Откройте крышку багажника.
