2017 OPEL ASTRA K Uživatelská příručka (in Czech)

Péče o vozidlo2479. Připevněte kabel do držáku.
10. Upevněte montážní celek světla ke karosérii vozidla a utáhněte
upevňovací matice z vnitřní části
zavazadlového prostoru.
Připevněte kryt.
V závislosti na verzi jsou koncová a brzdová světla konstruována
s diodami LED. V případě závady
nechte diody LED vyměnit v servisu.
Sestava světel v zadních výklopných
dveřích
1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Stiskněte tři přídržné jazýčkya vyjměte držák žárovky ze
sestavy světel.

248Péče o vozidlo5. Vyjměte žárovku vyměňte jí:Světlo zpátečky ( 4)
Koncové světlo ( 2)
Zadní světlo do mlhy ( 3) (levá
strana)
6. Vložte držák žárovek do sestavy koncových světel.
7. U verze s LED koncovými světlylze vyměnit pouze žárovku
zpětného světla: otočením
vyjměte držák žárovky
v montážním celku světla.
Vyměňte žárovku v držáku
žárovky.
8. Montážní celek světla namontujte
na zadní výklopné dveře a z
vnitřní strany utáhněte zajišťovací matici. Připevněte kryt.
V závislosti na verzi jsou koncová
světla konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.
Boční ukazatele směru Při výměně žárovky odmontujte
tělesa světla:1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.

Péče o vozidlo249
3. Vytáhněte žárovku od držákužárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační
značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.

250Péče o vozidlo4. Vytáhněte žárovku od držákužárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Některé verze mají LED světla
registrační značky. Vadné diody LED
nechte vyměnit v odborném servisu.
Osvětlení interiéru
Světlo interiéru, lampičky na čtení
Žárovky musí měnit servis.
Osvětlení zavazadlového
prostoru
Žárovky musí měnit servis.
Osvětlení přístrojové desky
Žárovky musí měnit servis.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● motorový prostor
● přístrojová deska
● zavazadlový prostor
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.

Péče o vozidlo251
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.

252Péče o vozidloČ.Obvod1Startér2Startér3Snímač výfukových plynů4Modul řízení motoru5Funkce motoru6Modul řízení převodovky7–8Modul řízení motoru9Klimatizace10Výfukový systém vznětového
motoru11Systém zamykání zadních
výklopných dveří, převodovka12Zprava bederní opěry sedadla13Čerpadlo po vzkypění14Výfukový systém vznětového
motoru15Snímač výfukových plynůČ.Obvod16Vstřikování paliva17Vstřikování paliva18Výfukový systém vznětového
motoru19Výfukový systém vznětového
motoru20–21Měnič DC/AC22ABS23Systém ostřikovačů čelního skla a zadního okna24–25Ohřívání nafty26Modul řízení převodovky27Modul zadních výklopných dveří28–29Vyhřívání zadního skla30Odmrazování zrcátekČ.Obvod31–32Transformátor DC / LED displej / elektrické topení / klimatizace /
řídicí jednotka žhavicích svíček33Výstraha proti krádeži34Houkačka35Napájecí zásuvka zavazadlo‐
vého prostoru36Pravé dálkové světlo (halogen)/
pravé tlumené světlo (LED)37Levé dálkové světlo (halogení)38LED světlomet/automatické
nastavování sklonu světlometů39Přední světlo do mlhy40OnStar41Snímač vody v palivu/vodní
čerpadlo42Ruční nastavení sklonu světlo‐
metů43Palivové čerpadlo

Péče o vozidlo253Č.Obvod44Zadní kamera / vnitřní zpětné
zrcátko / modul pro přívěs45LED světlomet, levý/automatické
nastavování sklonu světlometů,
levý46Sestava sdružených přístrojů47Zámek sloupku řízení48Zadní stěrač49–50LED světlomet, pravý/automa‐
tické nastavování sklonu světlo‐
metů, pravý51Levé tlumené světlo (LED)52Řídicí jednotka moru/řídicí modul
převodovky53–54Stěrač čelního skla55Výfukový systém vznětového
motoruČ.Obvod56–57–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka v přístrojové desce
Pojistková skříňka je umístěna za
krytem.
Zatáhněte za kryt a sejměte jej.
Vozidla s napájecím konektorem:
Pokud je kryt pojistek vybaven
napájecím konektorem, musí se
k jeho sejmutí použit adaptér
a šroubovák. Adaptér je uložen
v odkládací schránce v palubní desce 3 72. Šroubovák je uložen
v zavazadlovém prostoru 3 257.
Připevněte adaptér k napájecímu
konektoru.

254Péče o vozidlo

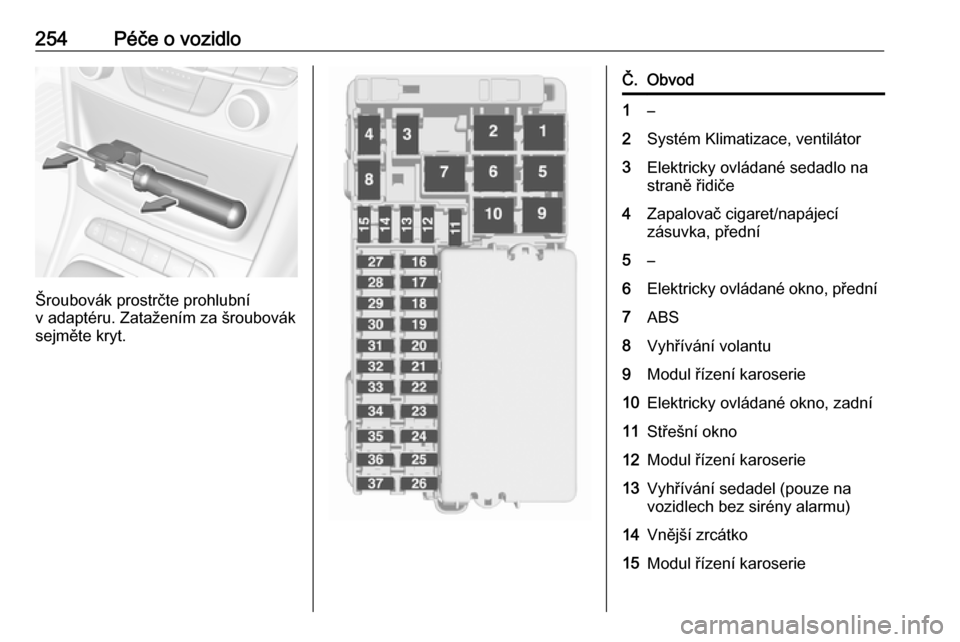

Šroubovák prostrčte prohlubní
v adaptéru. Zatažením za šroubovák
sejměte kryt.
Č.Obvod1–2Systém Klimatizace, ventilátor3Elektricky ovládané sedadlo na
straně řidiče4Zapalovač cigaret/napájecí
zásuvka, přední5–6Elektricky ovládané okno, přední7ABS8Vyhřívání volantu9Modul řízení karoserie10Elektricky ovládané okno, zadní11Střešní okno12Modul řízení karoserie13Vyhřívání sedadel (pouze na
vozidlech bez sirény alarmu)14Vnější zrcátko15Modul řízení karoserie
