Péče o vozidlo239Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.Výměna žárovky
Vypněte zapalování a vypněte
příslušný přepínač nebo zavřete
dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky pouze
rukou.
K výměně používejte pouze žárovky
stejného druhu.
Žárovky světlometů měňte
z motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety
Halogenové světlomety s oddělenými žárovkami pro potkávací a dálková
světla.

240Péče o vozidlo
Potkávací světla (1) - vnější žárovka.
Dálková světla ( 2) - vnitřní žárovka.
Potkávací světla (1)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.
2. Zatažením uvolněte pružinuz příchytky. Vytáhněte držák
žárovky z tělesa reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Vložte držák žárovky, nasaďte dva výčnělky do tělesa reflektoru
a otočte ve směru hodinových
ručiček.
5. Zatlačte pružinu zpět na místo.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Dálková světla (2)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.

Péče o vozidlo241
2. Pružinovou příchytku posuňtedopředu a do strany a uvolněte jiz držáku. Sklopte pružinovou
příchytku směrem dolů.
3. Vytáhněte držák žárovky z tělesa reflektoru.4. Odpojte žárovku od držáku žárovky a vyměňte ji.
5. Zasuňte držák žárovky a nasaďte
pružinovou příchytku.
Nasaďte víčko a otáčejte jím po
směru hodinových ručiček.
Světla předních ukazatelů směru
Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světlo Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla do mlhy
Žárovky jsou přístupné ze spodní
strany vozidla.
1. Otočte držák žárovky proti směru hodinových ručiček a vyjměte ho
z tělesa reflektoru.

242Péče o vozidlo
2. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do tělesa reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Koncová světla
5ti dveřové vozidlo s výklopnou
zádí
1. Uvolněte kryt na příslušné straně a odmontujte ho.
2. Vozidla se soupravou na opravu pneumatik: Při výměně žárovek
na pravé straně nejdříve
vyšroubujte plastovou matici
a vyjměte vložku s nádobkou
s těsnicí hmotou.

Péče o vozidlo243
3. Zevnitř rukou odšroubujteplastovou zajišťovací matici.
4. Opatrně vytáhněte sestavukoncových světel z prohlubně
a vyjměte ji.
5. Vyjměte kabel z držáku.
6. Stiskněte tři přídržné jazýčky a vyjměte držák žárovky ze
sestavy světel.
7. Vyjměte žárovky a vyměňte je:
Světlo ukazatele směru ( 1)
Koncové světlo/brzdové světlo ( 2)
U verzí s koncovými světly LED
a brzdovými světly LED lze
vyjmout a vyměnit pouze žárovku
ukazatele směru ( 1).
8. Připevněte držák žárovky do sestavy světel.
9. Připevněte kabel do držáku.
10. Připevněte sestavu světel ke karosérii a utáhněte pojistnou
matici z vnitřní strany
zavazadlového prostoru.
Připevněte kryt.

244Péče o vozidloV závislosti na verzi jsou koncová
a brzdová světla konstruována
s diodami LED. V případě závady
nechte diody LED vyměnit v servisu.

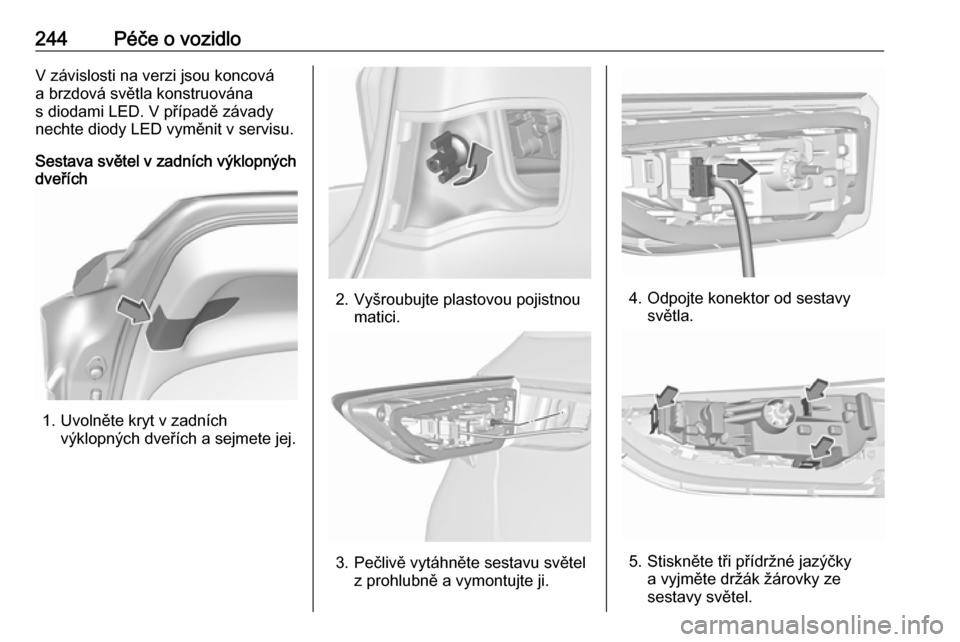

Sestava světel v zadních výklopných
dveřích
1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor od sestavysvětla.
5. Stiskněte tři přídržné jazýčky a vyjměte držák žárovky ze
sestavy světel.

Péče o vozidlo245
U verze s diodami LED se
umístění přídržných jazýčků
mírně liší.
6. Vyjměte žárovku vyměňte jí:
Koncové světlo ( 1)
Zadní světlo do mlhy ( 2) (levá
strana)
Zpětné světlo ( 2) (pravá strana)
U verze s LED koncovými světly
lze vyjmout a vyměnit pouze
žárovku zpětného světla ( 1).
7. Vložte držák žárovek do sestavy koncových světel. Připojte
konektor k sestavě světla.
Nasaďte sestavu světla na zadní
výklopné dveře a utáhněte šroub z vnitřní strany. Připevněte kryt.
V závislosti na verzi jsou koncová
světla konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.

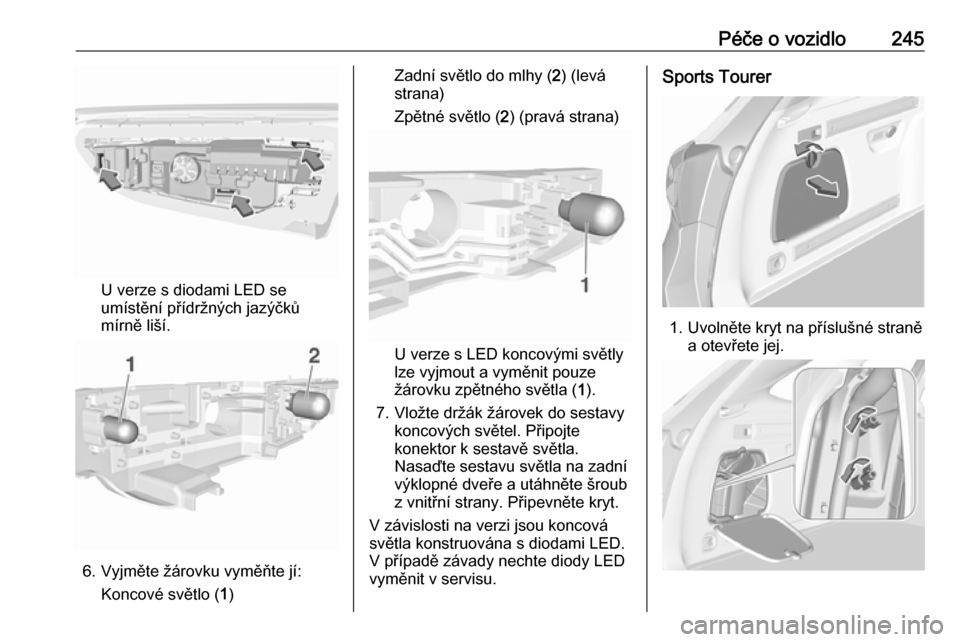

Sports Tourer
1. Uvolněte kryt na příslušné straně a otevřete jej.

246Péče o vozidlo2. Zevnitř rukou odšroubujte oběplastové zajišťovací matice.
3. Opatrně vytáhněte sestavukoncových světel z prohlubně
a vyjměte ji.
4. Vyjměte kabel z držáku.
5. Standardní koncová světla:
Uvolněte upevňovací třmeny
a vyjměte držák žárovek
z montážního celku světla.
6. Vyjměte žárovky a vyměňte je:
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
7. Držák žárovek zasuňte do montážního celku světla.
8. Koncová světla LED:
U verze s koncovými světly LED a brzdovými světly LED lze
vyměnit pouze žárovku
směrového světla: Otočením
vyjměte držák žárovky ze sestavy
světel. Vyměňte žárovku v držáku žárovky.
